Multifunksionele graveermasjien plus roterende as vir funksie en werkverrigting eienskappe

Die motorkabel van die draai-as kan gebruik word deur dit in die drywer van die X- of Y-as te koppel. Voordat u dit gebruik, moet u die motorparameters van die draai-as verander. As die parameters nie gewysig word nie, sal die grootte vervorm word.

Die funksie van multifunksie-graveermasjien plus roterende as:

1. Die graveermasjien bereken die roterende graveerpad sonder om die oppervlak uit te brei.

2. Dit is nie nodig om die  werkstuk herhaaldelik te draai nie, en die gereedskappadberekening word op een slag voltooi.

3. Verminder die afwerkingtoelae, en die werktuigpaadjie kan in lae grof gemaak word.

4. Besef plaaslike rotasie verwerking, en kan die hoek reeks en lengte reeks stel.

5. Geaffekteer deur die akkuraatheid van die toebehore,  neem die verwerking van onreëlmatige roterende werkstukke gewoonlik veelvlakkige roterende posisioneringsverwerking aan. Daar is altyd nate tussen verskillende masjienrigtings.

6. Daar is geen posisioneringsmerk nie. Die roterende graveerproses van die roterende-as neem die algehele metode van die roterende-as aan, en die cnc router masjien houtwerk  genereer 'n outomaties geslote roterende gravure verwerking pad.

Die prestasie-eienskappe van die roterende as van die hysplatform van die multifunksie-graveermasjien:

1. Die liggaam en raam van die graveermasjien is gesweis met dikwandige vierkantige buise, en word onderworpe aan stresverligtingsbehandeling, met goeie styfheid en geen vervorming nie.

2. Die Y-as word aangedryf deur dubbele motors, aangedryf deur hoë-presisie ratte en rakke, met relatief groot krag en stabiele werking.

3. Die hysplatform neem 'n 2KW driefase-asinchroniese motor en 'n turbinewurmratkas aan, wat die groot-spoed-kettingwiel en vier groot-deursnee trapesiumvormige skroewe aandryf, en voeg vier groot-deursnee geleide ligstawe by om op en af ​​te beweeg, wat stabiel en betroubaar is. Die liter gewig kan 1,5 ton bereik.

4. Die roteerder neem masjiengereedskap-klou (positiewe en negatiewe kloue) en agterste vingerhoed aan. Vierkantige lineêre gidse word gebruik vir die beweging van die agterste vingerhoed, en die konsentrisiteit is uiters presies. Die onderstel word afgewerk deur integrale gietwerk. Die deursnee van die  werkstuk kan tot 400 mm wees, die lengte kan tot 1200 mm wees, die gewig van die werkstuk  kan tot 56 kg wees, en die werkstukbalansrol  is toegerus.

5. 'n Vlekvrye staal watertenk kan op die hysplatform gekies word vir die verwerking van klipmateriaal, en 'n outomatiese watertoevoertoestel word ook voorsien.

6. Twee 4012 tipe rotators kan op die toerustingplatform geplaas word. Wanneer die silindriese werkstuk  nie verwerk word nie, kan die rotator verwyder word vir vliegtuiggravering. Die dikte van die vlakwerkstuk  kan 700 mm bereik.

Bogenoemde stel die funksies, prestasie-eienskappe en algemene metodes van multifunksie-graveermasjien plus roterende as bekend. Ek hoop dit sal vir almal nuttig wees. As jy dit nuttig vind, kan jy aandag gee aan Superster  CNC . Ons sal u meer inligting verskaf oor graveermasjiene. Min kennis~

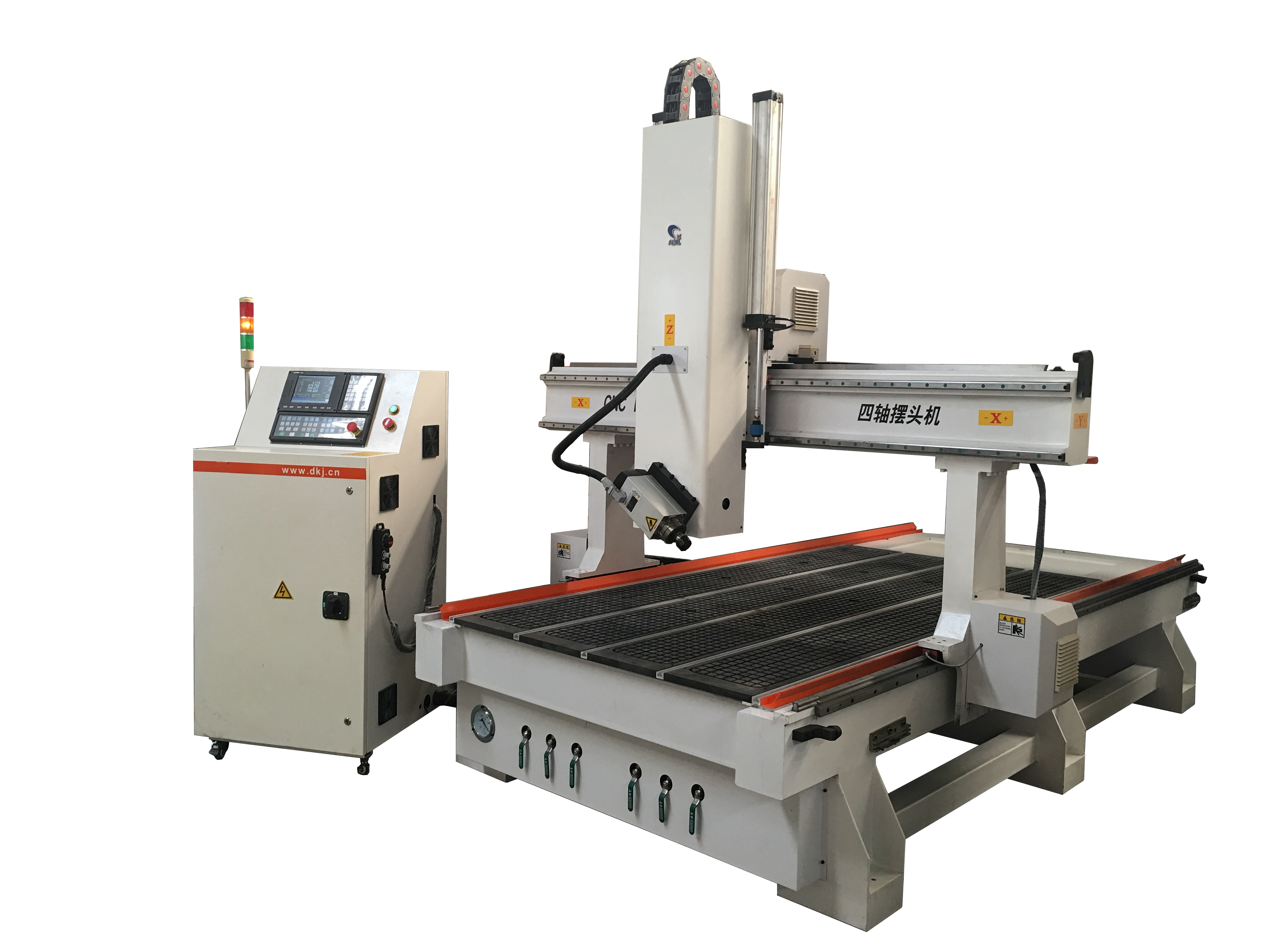

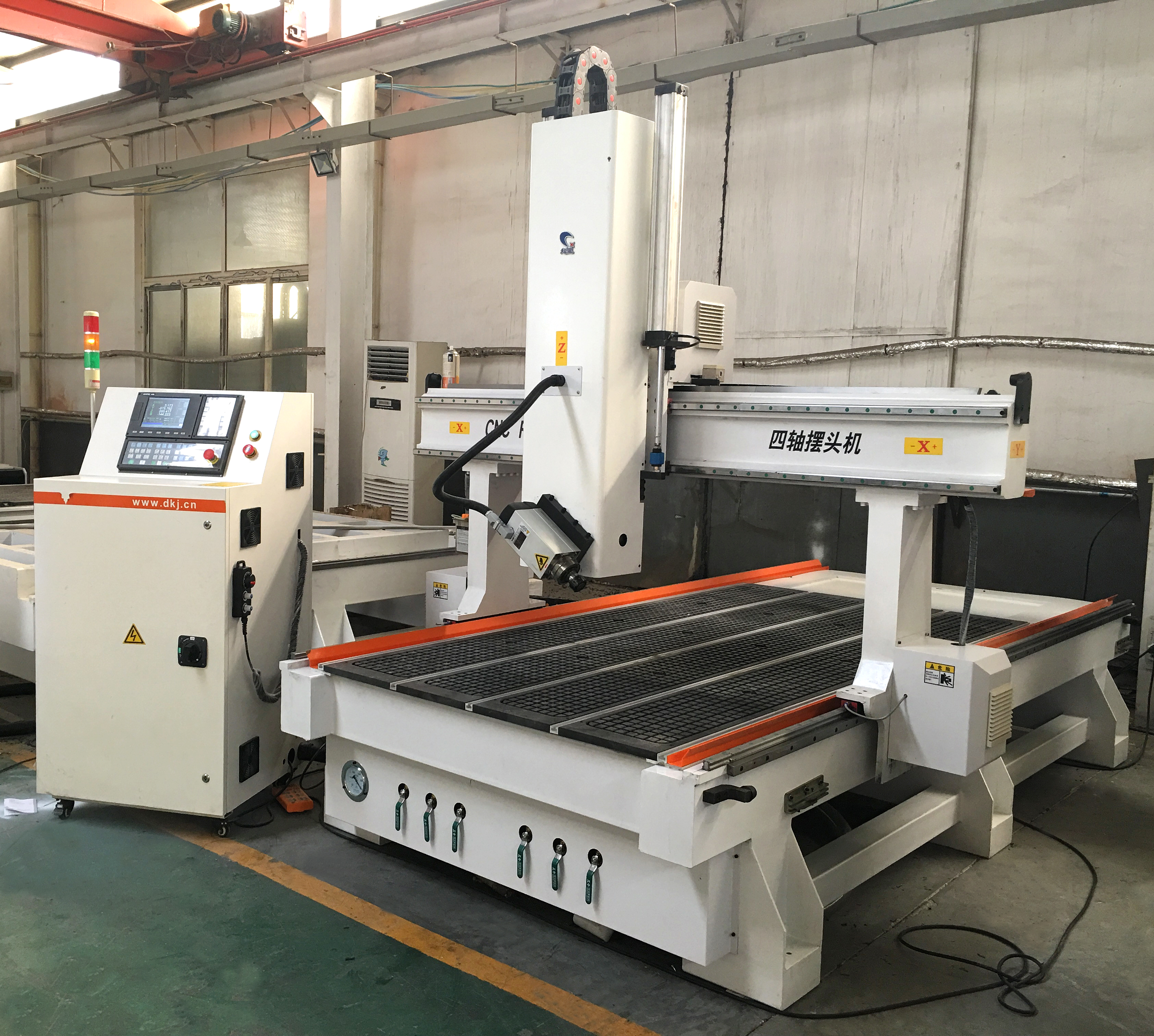

Superstar CNC beveel produkte vir jou aan:Superstar CX-3D 4 AXIS CNC 90 graad roterende graveermasjien
