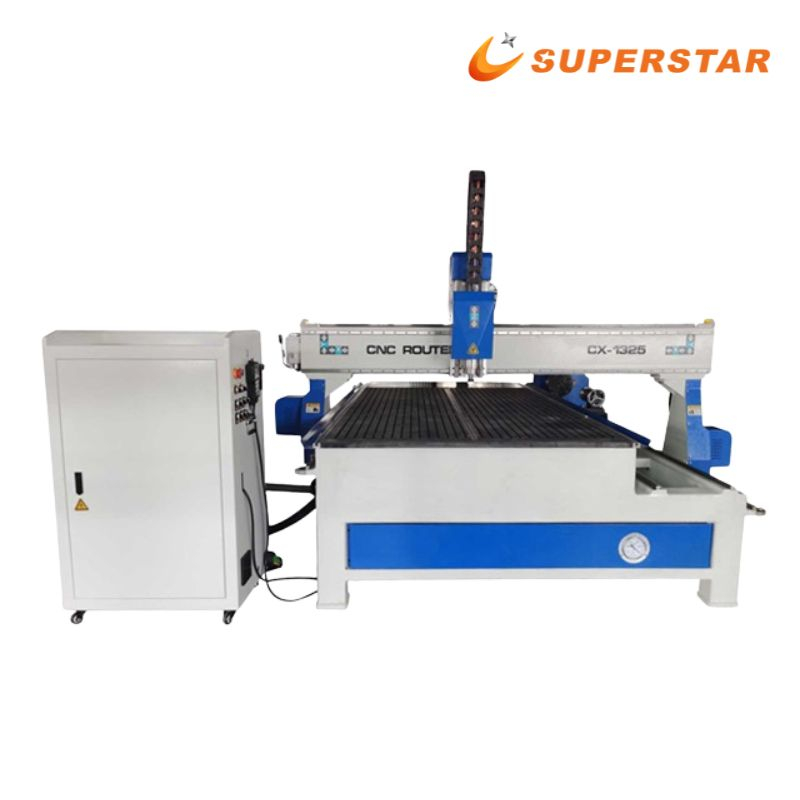

Boční válcový gravírovací stroj na dřevo Superstar CNC CX - 1325

CNC router Superstar CX-1325 s bočním otočným nástavcem

Přehled produktu

Superstar CX-1325 s Rotary (vyrobený Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) eliminuje potřebu kupovat samostatný CNC soustruh. Přidáním vysoce přesné rotační indexovací hlavy může tento stroj otáčet válcovým obrobkem, zatímco se vřeteno pohybuje podél osy X/Z a vytváří 360stupňové reliéfy.

Na rozdíl od základních nastavení je naše otočné zařízení často namontované na boku nebo je navrženo tak, aby bylo snadno odnímatelné, což zajišťuje, že celý stůl o rozměrech 4 x 8 stop zůstane volný pro standardní vkládání skříní nebo vytváření značek, když se otočný stůl nepoužívá.

Hlavní výhody

• Skutečné 4osé indexování: Rotační osa je poháněna vyhrazeným krokovým/servomotorem, který umožňuje plynulé otáčení nebo přesné indexování (např. vyřezávání čtvercové desky na noze kulatého stolu).

• Dvojitá funkčnost: Jeden stroj zvládne 90 % dřevoobráběcích úkolů: ploché řezání krabic/dvířek skříněk A 3D vyřezávání ozdobných sloupů/soch.

• Vřeteník s vysokým točivým momentem: Rotační sklíčidlo je redukováno na ozubení, aby poskytovalo vysoký přídržný moment, což zabraňuje sklouznutí obrobku i při vyřezávání hlubokých reliéfů do tvrdého dřeva, jako je dub nebo javor.

• Prodloužená vůle v ose Z: Výška portálu je zvýšena (typicky 300 mm+), aby se přizpůsobila průměru rotačního zařízení a obrobku, což zajišťuje provoz bez kolize.

Detailní konfigurace a analýza komponent

• Nastavitelný koník:

Součástí otočného zařízení je posuvný koník s živým středem. Jezdí na přesné kolejnici, což vám umožňuje upínat obrobky různých délek, od krátkých konzol až po dlouhé sloupky na schody.

• 4osý DSP ovladač (RichAuto A18):

Pro tento stroj doporučujeme rukojeť A18 DSP. Nativně podporuje 'obtékání válce', což znamená, že můžete vzít plochou dráhu nástroje a 'obalit' ji kolem válce bez složitého následného zpracování na počítači.

• Portál pro těžký provoz:

Pro podporu dodatečné výšky potřebné pro rotační osu jsou portálové sloupky vyztuženy ocelovými výztuhami, které zajišťují tuhost a zabraňují 'kolébání' při řezání ve výšce.

Použitelná odvětví a materiály

• Nábytkové nohy: Vyřezávané nohy Queen Anne, nohy pohovky a podpěry jídelního stolu.

• Schodiště: sloupky Newel, sloupky a zakřivené části zábradlí.

• Náboženské sochy: 3D vyřezávání idolů, totemů a figurek.

• Obecné zpracování dřeva: Řezání plochých dílů skříněk, dveří a zástěn, když se nepoužívá rotační.

Proč zvolit Superstar CNC?

• Flexibilní design: Můžeme přizpůsobit rotační umístění. Boční montáž šetří místo na stole, zatímco montáž na stůl nabízí větší tuhost pro těžké kmeny. Sdělte nám své preference!

• Kompletní školení: 4osé obrábění může být zastrašující. Poskytujeme video tutoriály o nastavení 'Z-nuly' ve středu válce a generování obtékacích drah nástroje v ArtCAM/Aspire.

• Sklad náhradních dílů: Rotační sklíčidla, řemeny a motory držíme skladem pro okamžitou expedici, čímž minimalizujeme prostoje.

Často kladené otázky (FAQ)

Otázka: Jaký je maximální průměr, který mohu otočit?

A: Standardní je 200 mm. Na požádání můžeme upravit výšku portálu tak, aby umožňovala 300 mm, 400 mm nebo dokonce větší průměry.

Otázka: Potřebuji speciální software?

Odpověď: Většina standardního softwaru CAM, jako je Vectric Aspire, ArtCAM nebo Fusion 360, podporuje rotační obrábění. Stačí si vybrat post-procesor 'Rotary', který poskytujeme.

Otázka: Mohu odstranit rotační zařízení?

A: Ano. Pokud se jedná o stolní jednotku, můžete odpojit kabel motoru a zvednout jej. Pokud je namontovaný na boku, zůstane trvale, ale je mimo hlavní stůl.

Q: Je rotační osa synchronizována s X nebo Y?

A: Obvykle rotační osa nahrazuje osu Y (nebo osu X) elektronicky během provozu. Přepnutím přepínače nebo výměnou kabelu přepnete mezi 'Plochým režimem' a 'Otočným režimem'.

Zdvojnásobte své výrobní kapacity

Jeden stroj, dvě funkce. Kontaktujte Superstar CNC ještě dnes a přidejte 3D rotační řezbu do svých dílenských možností.
