Εγκατάσταση και προφυλάξεις χαρακτικής μηχανής

1. Προφυλάξεις πριν την εγκατάσταση της μηχανής χάραξης

(1) Μην εγκαθιστάτε ποτέ αυτή τη συσκευή κατά τη διάρκεια κεραυνών ή βροντών, μην εγκαθιστάτε ποτέ πρίζα σε υγρό μέρος και μην αγγίζετε ποτέ μη μονωμένο καλώδιο τροφοδοσίας.

(2) Ο χειριστής του υπολογιστή πρέπει να υποβληθεί σε αυστηρή εκπαίδευση και να προσέχει την ασφάλεια του ατόμου και του μηχανήματος κατά τη λειτουργία και να λειτουργεί τον υπολογιστή σύμφωνα με τις διαδικασίες λειτουργίας.

(3) Η τάση τροφοδοσίας απαιτείται να είναι 210V--230V. Εάν η τάση τροφοδοσίας είναι ασταθής ή υπάρχει ηλεκτρικός εξοπλισμός υψηλής ισχύος τριγύρω, επιλέξτε μια ρυθμιζόμενη παροχή ρεύματος υπό την καθοδήγηση τεχνικών.

(4) Ο πίνακας ελέγχου του δρομολογητή cnc 1325 Η μηχανή χάραξης  πρέπει να είναι γειωμένη και το καλώδιο δεδομένων δεν μπορεί να συνδεθεί με ρεύμα.

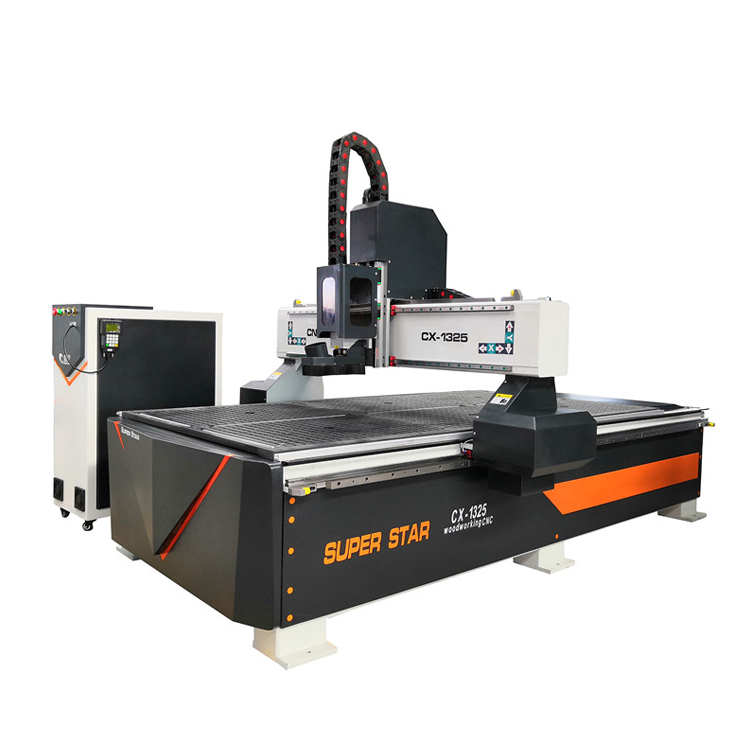

CX-1325 Ξυλοχαρακτική

(5) Οι χειριστές δεν πρέπει να φορούν γάντια στην εργασία τους και πρέπει να φορούν προστατευτικά γυαλιά

(6) Το μηχανικό σώμα είναι μια κατασκευή από χάλυβα και μέρος των χυτών αλουμινίου αεροπορίας της πόρτας, η οποία είναι σχετικά μαλακή. Κατά την τοποθέτηση των βιδών (ειδικά κατά την τοποθέτηση του κινητήρα χάραξης), μην ασκείτε υπερβολική δύναμη για να αποτρέψετε την ολίσθηση του σύρματος.

(7) Το εργαλείο πρέπει να εγκατασταθεί και να στερεωθεί για να διατηρείται το εργαλείο αιχμηρό. Ένα θαμπό εργαλείο θα μειώσει την ποιότητα της χάραξης και θα υπερφορτώσει τον κινητήρα.

(8) Μην βάζετε τα δάχτυλά σας στην περιοχή εργασίας του εργαλείου και μην αφαιρείτε την κεφαλή χάραξης για άλλους σκοπούς. Μην επεξεργάζεστε υλικά που περιέχουν αμίαντο.

(9) Μην υπερβαίνετε το εύρος κατεργασίας, κόψτε την παροχή ρεύματος όταν δεν λειτουργεί για μεγάλο χρονικό διάστημα και έχετε έναν τεχνικό παρόντα υπό την καθοδήγηση του μηχανήματος όταν το μηχάνημα κινείται.

(10) Εάν το μηχάνημα δεν είναι φυσιολογικό, ανατρέξτε στο κεφάλαιο για την αντιμετώπιση προβλημάτων στο εγχειρίδιο λειτουργίας ή επικοινωνήστε με τον αντιπρόσωπο για να το λύσει. ώστε να αποφευχθούν οι ανθρωπογενείς ζημιές.

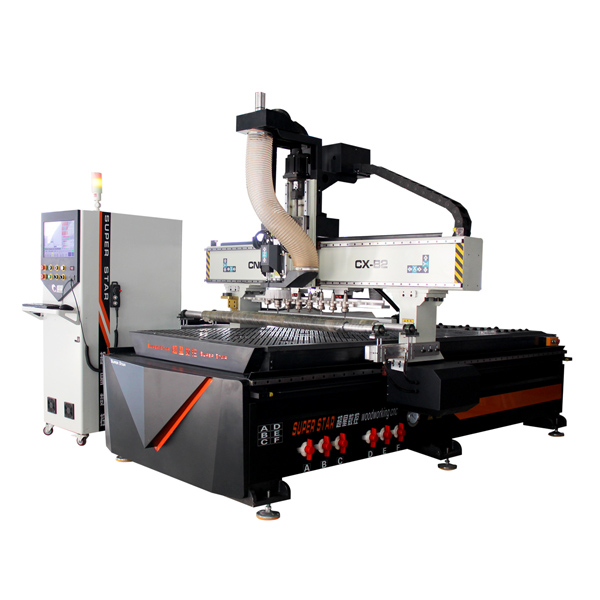

Ενσωματωμένη αλλαγή εργαλείου ATC Ξυλοκοπτική μηχανή

2. Εγκατάσταση μηχανής χαρακτικής

Προειδοποίηση: Όλες οι λειτουργίες πρέπει να εκτελούνται με απενεργοποίηση!!

(1) Η σύνδεση μεταξύ του μηχανικού σώματος και του κιβωτίου ελέγχου.

(2) Συνδέστε τη γραμμή δεδομένων ελέγχου στο κύριο σώμα του μηχανήματος στο κιβώτιο ελέγχου.

(3) Το βύσμα του καλωδίου τροφοδοσίας στο σώμα του μηχανήματος εισάγεται στην κινεζική τυπική παροχή ρεύματος 220 V.

(4) Για τη σύνδεση μεταξύ του κιβωτίου ελέγχου και του υπολογιστή, συνδέστε το ένα άκρο του καλωδίου δεδομένων στη θύρα εισόδου ψηφιακού σήματος στο κουτί ελέγχου και το άλλο άκρο στον υπολογιστή.

(5) Συνδέστε το ένα άκρο του καλωδίου τροφοδοσίας στο τροφοδοτικό του κουτιού ελέγχου και το άλλο άκρο σε μια τυπική πρίζα 220 V.

(6) Τοποθετήστε το μαχαίρι χάραξης στο κάτω άκρο του άξονα μέσω της κεφαλής του ελατηρίου. Κατά την εγκατάσταση του εργαλείου, βάλτε πρώτα ένα τσοκ ελατηρίου κατάλληλου μεγέθους στην οπή του άξονα, μετά τοποθετήστε το εργαλείο στη μεσαία οπή του τσοκ και χρησιμοποιήστε ένα τυχαίο μικρό κλειδί για να σφίξετε την επίπεδη αυλάκωση του λαιμού του άξονα για να μην περιστρέφεται και, στη συνέχεια, χρησιμοποιήστε το μεγάλο κλειδί περιστρέφει τη βίδα του άξονα για να σφίξει τον αντίστροφο άξονα.

CX-1325 ATC Ξυλουργική μηχανή

3. Η διαδικασία λειτουργίας της χαρακτικής μηχανής

(1) Στοιχειοθέτηση σύμφωνα με τις απαιτήσεις του πελάτη και τις απαιτήσεις σχεδιασμού. Αφού υπολογίσετε σωστά τη διαδρομή, αποθηκεύστε τις διαδρομές διαφορετικών εργαλείων. Αποθηκεύστε τα σε διαφορετικά αρχεία.

(2) Αφού ελέγξετε ότι η διαδρομή είναι σωστή, ανοίξτε το αρχείο διαδρομής στο σύστημα ελέγχου της μηχανής χαρακτικής (διατίθεται η προεπισκόπηση).

(3) Διορθώστε το υλικό και ορίστε την προέλευση του έργου. Ενεργοποιήστε τον κινητήρα του άξονα και ρυθμίστε σωστά τον αριθμό των στροφών.

(4) Ανοίξτε το ρεύμα για να λειτουργήσετε το μηχάνημα.

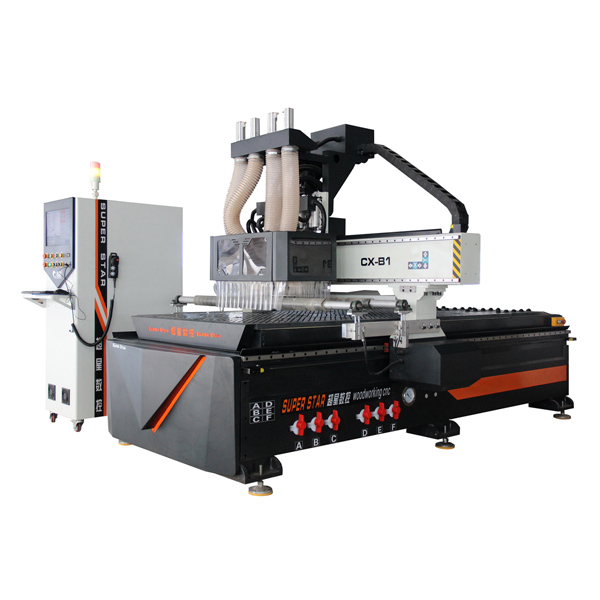

Δρομολογητής CNC Multi Spindle Wood

4. Ενεργοποιήστε

(1) Ενεργοποιήστε το διακόπτη λειτουργίας, η ενδεικτική λυχνία τροφοδοσίας είναι αναμμένη, το μηχάνημα επανέρχεται πρώτα και αυτοελέγχει, οι άξονες X, Y, Z, επιστρέφουν στο σημείο μηδέν και μετά κάθε φορά στην αρχική θέση αναμονής (η αρχική αρχή του μηχανήματος)

(2) Χρησιμοποιήστε τον ελεγκτή χειρός για να ρυθμίσετε τους άξονες X, Y και Z αντίστοιχα και να ευθυγραμμίσετε το σημείο εκκίνησης (προέλευση επεξεργασίας) της εργασίας χάραξης. Η ταχύτητα περιστροφής του κύριου άξονα και η ταχύτητα τροφοδοσίας επιλέγονται κατάλληλα ώστε η μηχανή χάραξης να βρίσκεται σε κατάσταση αναμονής λειτουργίας.

5. Σκάλισμα

(1) Επεξεργαστείτε το αρχείο που θα χαραχθεί.

(2) Ανοίξτε το αρχείο μεταφοράς και μεταφέρετε το αρχείο στο CNC ρούτερ ξυλουργική μηχανή 4x8 , και η εργασία χάραξης του αρχείου μπορεί να ολοκληρωθεί αυτόματα. Όταν ολοκληρωθεί η λίμα χάραξης, η μηχανή χάραξης θα σηκώσει αυτόματα το μαχαίρι και θα τρέξει στην κορυφή του σημείου έναρξης της εργασίας.

Τα παραπάνω αφορούν την εγκατάσταση και τις προφυλάξεις της μηχανής χαρακτικής. Εάν το χρειάζεστε, μπορείτε να επικοινωνήσετε μαζί μας ανά πάσα στιγμή~
