Tuotteen yleiskatsaus

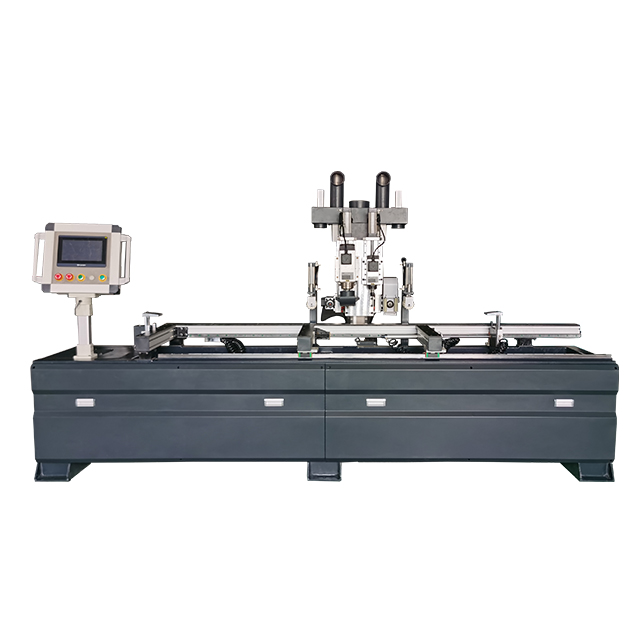

Superstar CX-1536 (valmistaja Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) ratkaisee yhden puuovien valmistuksen suurimmista pullonkauloista: laitteiston valmistelun. Lukkojen rungon, avaimenreikien ja saranoiden mittaaminen ja reitittäminen manuaalisesti vaatii erittäin ammattitaitoista työvoimaa ja johtaa usein kalliisiin kohdistusvirheisiin.
Tämä erikoistunut CNC-keskus automatisoi prosessin täysin. Hyödyntämällä raskasta portaaliliikerakennetta, raskas ovi pysyy tukevasti kiinni työpöydässä, kun taas korkeataajuinen kara jyrsii tarvittavat taskut dynaamisesti. Koneen alusta on hitsattu paksuseinäisistä neliömäisistä putkista, karkaistu jännityksen lievittämiseksi ja käsitelty viisisivuisella jyrsintäkeskuksella, jotta varmistetaan absoluuttinen rakenteellinen eheys ja nolla muodonmuutos ajan myötä.
Keskeiset edut
Tarkkuusvaihteistojärjestelmä: Vaihteiston akselissa on erittäin tarkka kierteinen hammastankokäyttö nopeita sivuttaisliikkeitä varten, kun taas syöttöakselissa käytetään kaksoismutteria automaattista välyspalloruuvia tarkan syvyyden säätöön.

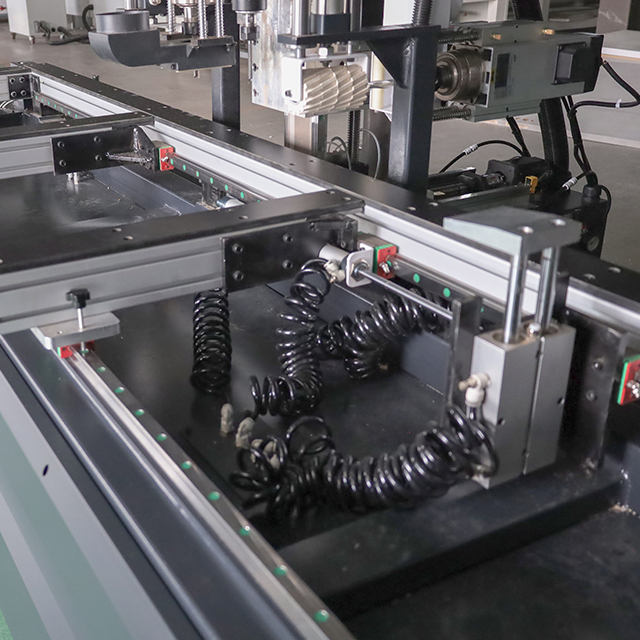

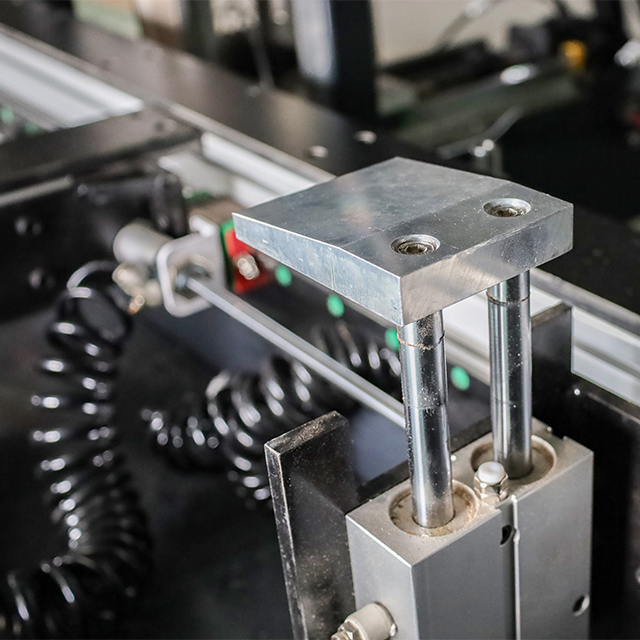

Nopea kiinnitys ja paikoitus: Varustettu automaattisella kohdistussylinterillä ja kaksoislevykiinnitysmenetelmällä (automaattinen levy + siirrettävä levy), mikä varmistaa, että ovi on kohdistettu ja lukittu sekunneissa.
Raskaaseen käyttöön tarkoitettu vakaus: Kaikki kolme käyttöakselia kulkevat teollisuuskäyttöön tarkoitetuilla neliömäisillä lineaarisilla ohjauskiskoilla, mikä mahdollistaa koneen kestämisen raskaan leikkauskuorman säilyttäen korkean tarkkuuden.
Automaattinen huolto: Sisältää sisäänrakennetun automaattisen öljyämis-/voitelujärjestelmän, joka pidentää merkittävästi ohjauskiskojen ja kuularuuvien käyttöikää.
Tekniset parametrit
Ominaisuus |
Erittely |
Malli |
CX-1536 |
Merkki |
Supertähti CNC |
Tehokas X-akselin veto |
2400 mm |
Y-akselin matka |
120 mm |
Max juoksunopeus |
30 m/min |
Suurin kaiverrus/jyrsintänopeus |
25 m/min (vaihtelee materiaalin/syvyyden mukaan) |
Toista paikannustarkkuus |
±0,05 mm |
Karan nopeus |
6000-18000 rpm/min |
Max työkalun kiinnityshalkaisija |
Φ 12,7 mm |
Ajojärjestelmä |
Itse omistama Brand Servo Drive |
Käyttöjännite |
380V / 50Hz |
Sängyn rakenne |
Paksu seinämä neliöputkien hitsaus |

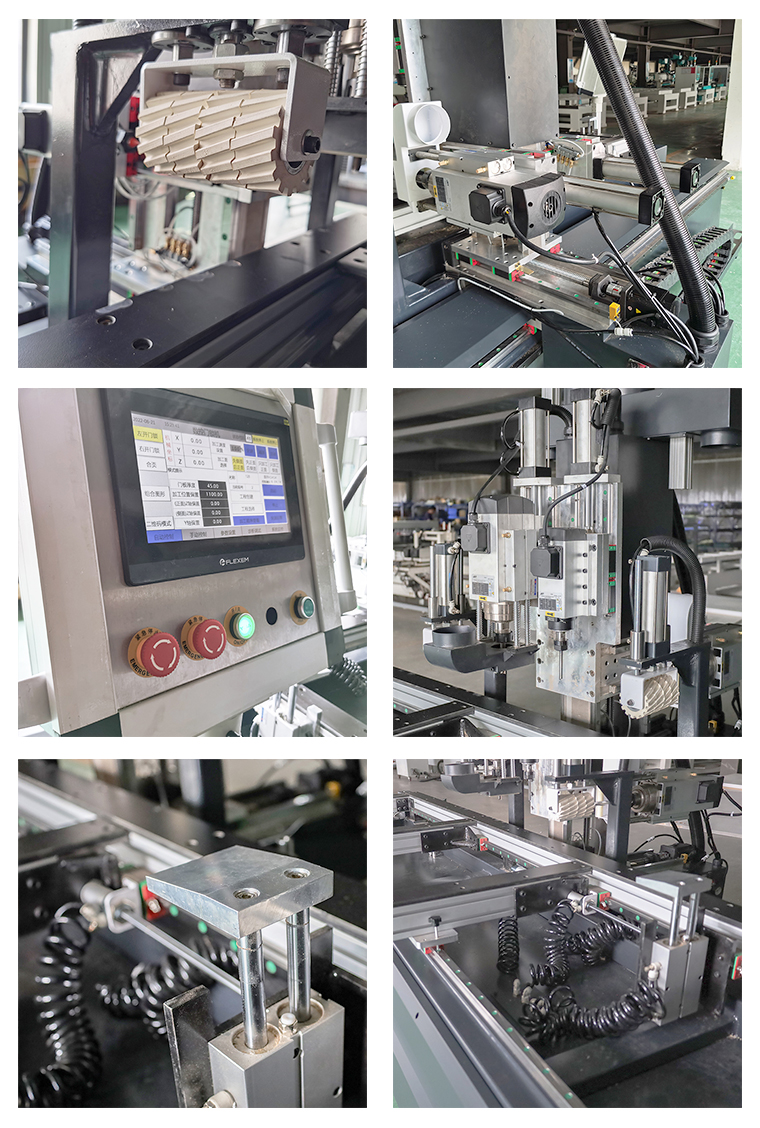

Yksityiskohtainen konfigurointi ja komponenttianalyysi

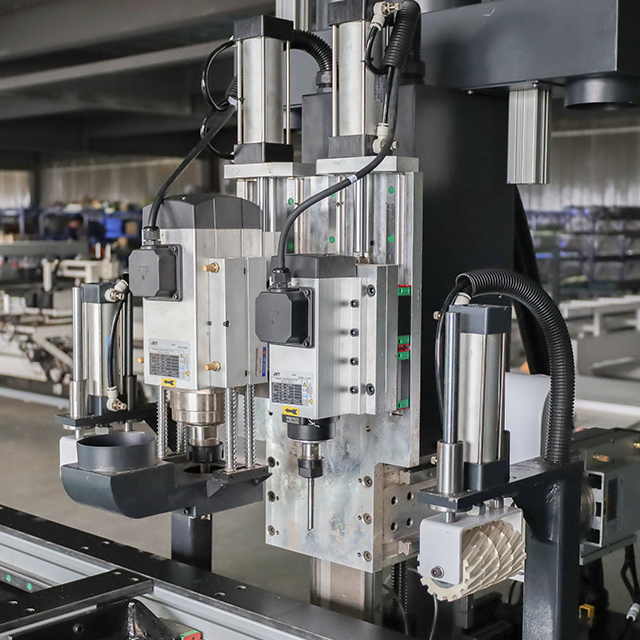

Tarjoaa suuren vääntömomentin jopa 18 000 rpm:n nopeuksilla, mikä varmistaa puhtaat, lastuttomat leikkaukset, kun jyrsitään syviä lukkorungon taskuja tiheään massiivipuuhun tai komposiittimateriaaleihin.

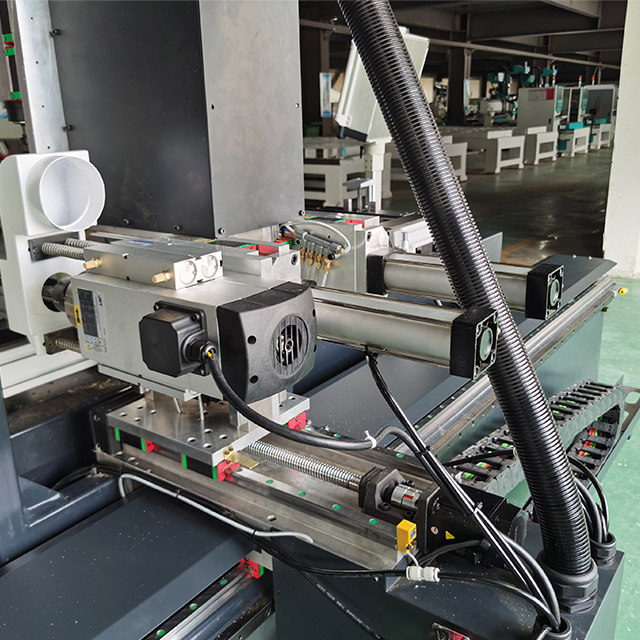

Voimanlähteenä on erityinen servomoottorikäyttö yhdistettynä maahantuotuun supistimeen, mikä varmistaa, että portaali liikkuu nopeasti ohittamatta vaiheita tai pysähtymättä aggressiivisten upotusleikkausten aikana.
Varustettu Saksasta tuodulla Igusin erittäin joustavalla, häiriösuojatulla kaapelin vetoketjulla, joka estää elektronisen signaalin häiriöt ja johtojen väsymisen nopeiden ja jatkuvien tuotantosyklien aikana.
Sovellettavat teollisuudenalat ja materiaalit
Kohdeteollisuus: Kaupallisten ovien valmistus, räätälöidyt asuinrakennusten sisä-/ulkoovet ja arkkitehtitehdastyöt.
Ydintoiminnot: Lukkosylinterien poraus (lukitusreiät), syvien lukon rungon urien jyrsiminen ja upotettujen saranalevyjen leikkaaminen.
Yhteensopivat materiaalit: massiivipuiset ovet, MDF/HDF-ovet, komposiittipuuovet ja melamiinipäällysteiset ovet.
Miksi valita Superstar CNC?
Oviratkaisut: Toisin kuin tavalliset CNC-tasoreitittimet, jotka kamppailevat paksujen ovien sivutyöstöjen kanssa, CX-1536 on suunniteltu tarkoitukseen, jossa on oikeat Z/Y-välykset ja erikoiskiinnitys oven laitteiston valmistelua varten.
Turvallinen ja modulaarinen rakenne: Modulaarinen rakenne tarjoaa erittäin yksinkertaistetun ja turvallisen käyttötilan, jonka avulla käyttäjät voivat saavuttaa täydelliset laitteistokatkaisut minimaalisella ohjelmistokoulutuksella.
Global Factory Direct: Meillä on syvä kokemus CNC-laitteiden valmistuksesta vuodesta 2003 lähtien, ja tarjoamme tehdaskohtaisen hinnoittelun, tiukan laadunvalvonnan ja vankan englanninkielisen teknisen tuen.
Usein kysytyt kysymykset (FAQ)
K: Pitääkö käyttäjän kääntää ovea manuaalisesti saranoiden ja lukon reiän leikkaamiseksi?
V: Oven kokoonpanosta ja laitteiston sijoittelusta riippuen koneen erikoiskara-asetelma voi käsitellä lukon rungon sivua (reunaa) ja avaimenreikää varten etupuolta. Tekninen tiimimme auttaa sinua ohjelmoimaan tehokkaimman työnkulun tietyille sarana- ja lukkotyyleille.
K: Pystyykö tämä kone käsittelemään raskaita, ylisuuria massiivipuisia ovia?
V: Kyllä, raskaaseen käyttöön tarkoitettu karkaistu terässänky ja neliömäiset lineaariset ohjauskiskot on suunniteltu erityisesti tukemaan ylimitoitettujen massiivipuuovien painoa ja vaimentamaan koneistusvärähtelyjä paikannustarkkuutta menettämättä.
K: Onko mukautettujen lukkokokojen ohjelmointi vaikeaa?

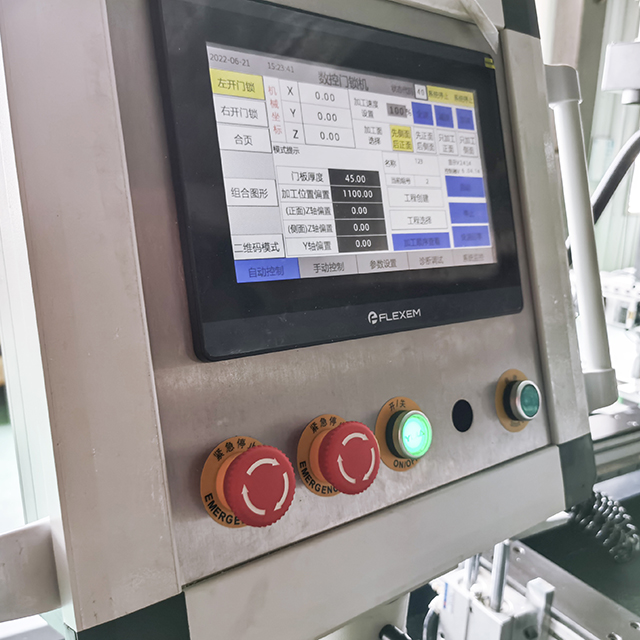

V: Ei. Itse omistama tuotemerkin ohjausjärjestelmä on suunniteltu erittäin intuitiiviseksi. Käyttäjät voivat helposti syöttää tai säätää lukon uurre- ja saranan mittojen X-, Y- ja Z-parametreja käyttöliittymän kautta nopeaa vaihtoa varten eri laitemerkkien välillä.
Pyydä tarjous suoraan tehtaalta jo tänään
