סקירת מוצר

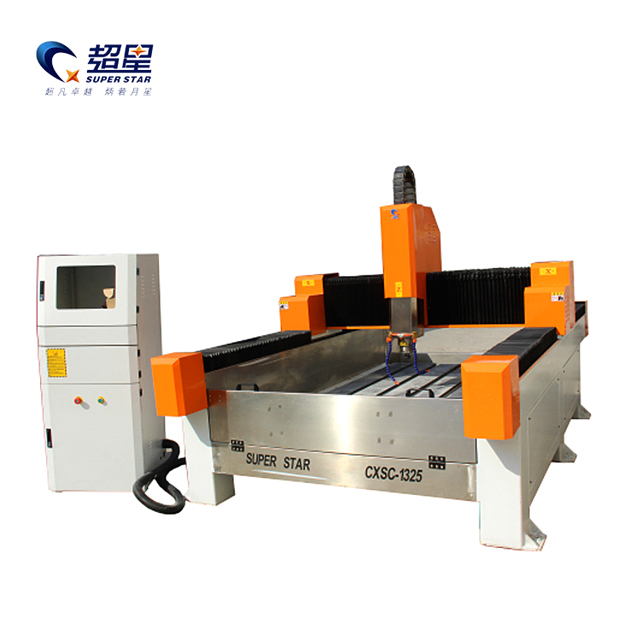

Superstar CX-1325 Stone CNC (מיוצר על ידי Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) תוכנן במיוחד עבור תעשיות הזיכרון והאבנים האדריכליות. בעוד נתבי CNC סטנדרטיים מעץ נכשלים במהירות תחת הרטט העצום והאבק השוחק שנוצר מחיתוך אבן, ה-CX-1325 משגשג.
נבנה על מיטת פלדה כבדה עם מרכז כובד נמוך, היא יכולה לשאת את המשקל העצום של לוחות גרניט עבים ומצבות ללא מיקרו-דפורמציה. על מנת להבטיח פעולה רציפה, המכונה משתמשת במערכת מיוחדת לקירור מים כפולה, המציפה את אזור החיתוך, מאריכה את אורך החיים של כלי יהלום ומונעת מהאבן להיסדק עקב הלם תרמי.
יתרונות ליבה
מערכת 'מפוח' עמידה למים ואבק: כל מסילות ההנחיה המרובעות וגלגלי השיניים הסליליים על צירי X ו-Y סגורים במלואם בכיסויי הגנה בסגנון אקורדיון. זה אוטם לחלוטין אבק אבנים שוחק ומים בוציים, ומאריך באופן דרסטי את תוחלת החיים של המכונה.
מיכל זרימת מים מנירוסטה: שולחן העבודה עם חריץ T מאלומיניום מוקף שוקת נירוסטה עמידה בפני קורוזיה. מערכת זו לוכדת, מסננת ומחזירה את מי הקירור, שומרת על רצפת החנות שלך יבשה ומפחיתה את צריכת המים.
ציר מקורר מים עם מומנט גבוה: מצויד בציר סטנדרטי של 5.5KW (אופציונלי 7.5KW) בתדר גבוה מקורר מים. הוא מספק את המומנט המתמשך במהירות הנמוכה הנדרש כדי לטחון דרך גרניט קשה ואבן כחולה מבלי להיעצר.
גלגלי טעינה ארגונומיים: גלגלי גלילה כבדים משולבים בחזית מיטת המכונה, ומאפשרים למפעילים להחליק בקלות לוחות אבן כבדים למקומם ללא צורך במלגזה או להסתכן בפציעה פיזית.
פרמטרים טכניים
תכונה |
מִפרָט |
דֶגֶם |
Superstar CX-1325 אבן CNC |
אזור עבודה (X × Y × Z) |
1300 מ'מ × 2500 מ'מ × 300 מ'מ |
כוח ציר |
5.5 קילוואט (אופציונלי 7.5 קילוואט) |
סוג ציר |
מקורר מים בתדר גבוה |
מהירות ציר |
0 - 24,000 סל'ד |
מערכת בקרה |
NcStudio (מבוסס PC) או DSP A11 |
כונן מנועים |
סטפר/סרוו היברידי עם מומנט גבוה |
הילוכים X/Y |
מתלה סליל מדויק |
תמסורת Z |
טייוואן בורג כדורי TBI |
מסילות מנחים |
מסילות ליניאריות מרובעות HIWIN/PMI 25 מ'מ |
דיוק עבודה |
± 0.05 מ'מ |
מתח עבודה |
AC 380V / 50HZ / תלת פאזי |
ניתוח רכיבים מפורט
בניגוד למכונות סטנדרטיות בפרופיל אלומיניום, ה-CX-1325 כולל מסגרת צינור פלדה מרובע בעל דופן עבה שעבר מזג תרמית כדי להקל על מתח. המסה העצומה הזו סופגת פטפוטים בכלים, ומבטיחה רקע תבליט תלת מימד חלק לחלוטין ואותיות V חדות מגולפות.
משאבת מים בלחץ גבוה יורה נוזל קירור ישירות על קצה היהלום משתי זוויות מנוגדות. זה מסלק מיד את 'בוץ האבן' לפני שהוא יכול לחתוך מחדש, שומר על חדות הכלי ומונע סימני צריבה על האבן.
רכיבה על מסילות מובילות מרובעות 25 מ'מ תעשייתיות, המשקוף הכבד נע בצורה חלקה ומדויקת, ומבטיח בקרת עומק מדויקת (±0.05 מ'מ) אפילו במהלך חיתוכים אגרסיביים של צלילה רב-מעברים.
תעשיות וחומרים ישימים

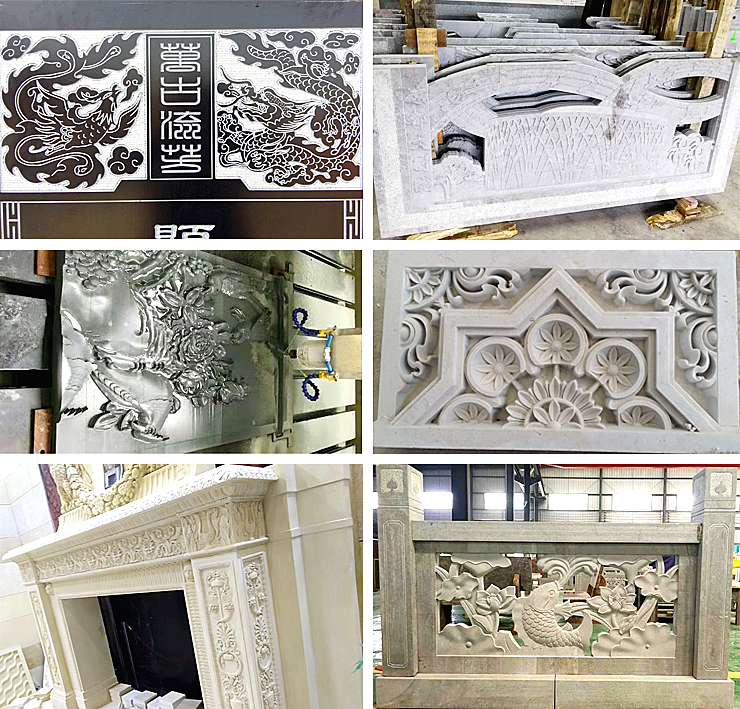

תעשיית הזיכרון: טקסט חריף V עמוק, דיוקנאות תלת מימד מורכבים ומוטיבים פרחוניים על מצבות גרניט ושיש.
אבן ארכיטקטונית: כרסום מגני אח, חיפוי קירות חיצוני וניתוב עמודים רומיים (דורש ציר סיבובי אופציונלי).
ייצור השיש: חיתוך חורי כיור וקצוות פרופילים על לוחות קוורץ, אבן חול ולוחות אבן מלאכותית.
חומרים תואמים: גרניט, שיש, אבן כחולה, אבן חול, קוורץ, אבן מלאכותית, ירקן וזכוכית.
למה לבחור ב-Superstar CNC?
בנוי למטרה לאבן: אנחנו לא פשוט מתאימים נתבי עץ לעיבוד אבן. ה-CX-1325 תוכנן מהיסוד עם מרכז כובד נמוך ואיטום קיצוני במיוחד עבור סביבות רטובות ושוחקות.
מומחיות בכלי עבודה: אבן דורשת פיסות מסוימות מאוד מסומרות ביהלומים או מולחמות. אנו ממנפים את הניסיון שלנו במפעל כדי להמליץ ולספק את נוסחאות הכלים המדויקות הנדרשות לסוגי האבן הספציפיים שלך, וחוסכים לך ניסוי וטעייה יקרים.
שאלות נפוצות
ש: האם המכונה הזו יכולה לחתוך לגמרי דרך לוח גרניט בעובי 3 ס'מ במעבר אחד?
ת: לא. כדי להגן על קצה היהלום ועל ציר המכונה, האבן דורשת חיתוך 'הורדה' (בדרך כלל 2-4 מ'מ למעבר, תלוי בקשיות האבן). תוכנת ה-CNC הופכת את העומקים הרב-מעברים הללו לאוטומטיים בקלות.
ש: איך אני מתכנת את המכונה?
ת: אתה יכול לעצב את הגרפיקה שלך (טקסט, תבליטים תלת מימדיים או וקטורים CAD) בתוכנה סטנדרטית כמו ArtCAM או Vectric Aspire. לאחר מכן אתה מייצא את קוד ה-G לבקר NcStudio או DSP של המכשיר באמצעות USB.
ש: האם המכונה דורשת קו מים ייעודי?
ת: לא, הוא כולל מיכל מים עצמאי מנירוסטה ומשאבת מחזור. אתה פשוט ממלא את המיכל, והמערכת מסננת ומשתמשת מחדש במים במהלך תהליך החיתוך.
