उत्पाद अवलोकन

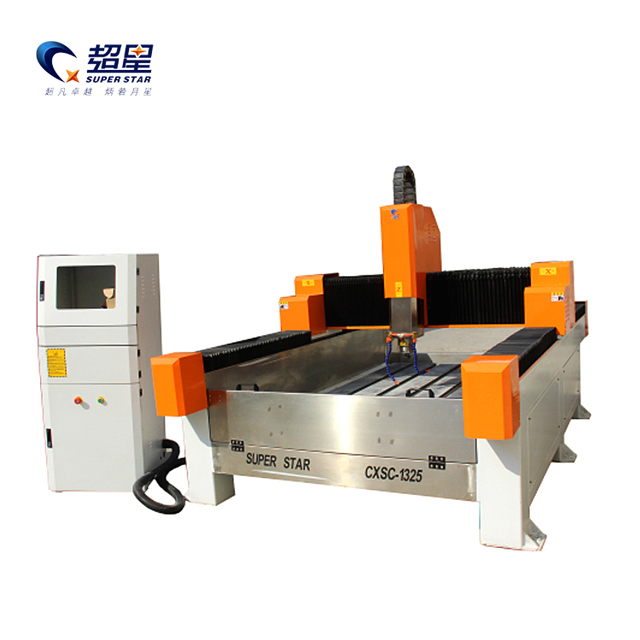

सुपरस्टार सीएक्स-1325 स्टोन सीएनसी ( द्वारा निर्मित जिनान जिनशेंगक्सिंग मशीनरी मैन्युफैक्चर कंपनी लिमिटेड ) विशेष रूप से स्मारक और वास्तुशिल्प पत्थर उद्योगों के लिए इंजीनियर किया गया है। जबकि मानक लकड़ी के सीएनसी राउटर पत्थर काटने से उत्पन्न अत्यधिक कंपन और अपघर्षक धूल के कारण जल्दी विफल हो जाते हैं, सीएक्स-1325 फलता-फूलता है।
हेवी-ड्यूटी, लो-सेंटर-ऑफ-ग्रेविटी स्टील बेड पर निर्मित, यह सूक्ष्म विरूपण के बिना मोटे ग्रेनाइट स्लैब और टॉम्बस्टोन का भारी वजन सहन कर सकता है। निरंतर संचालन सुनिश्चित करने के लिए, मशीन एक विशेष दोहरे नोजल जल शीतलन प्रणाली का उपयोग करती है जो काटने वाले क्षेत्र में बाढ़ लाती है, हीरे के टूलींग के जीवन को बढ़ाती है और थर्मल झटके के कारण पत्थर को टूटने से रोकती है।
मुख्य लाभ
वाटरप्रूफ और डस्टप्रूफ 'बेलोज़' सिस्टम: एक्स और वाई एक्सिस पर सभी स्क्वायर गाइड रेल और हेलिकल रैक गियर पूरी तरह से अकॉर्डियन-स्टाइल सुरक्षात्मक कवर में संलग्न हैं। यह अपघर्षक पत्थर की धूल और गंदे पानी को पूरी तरह से सील कर देता है, जिससे मशीन का जीवनकाल काफी बढ़ जाता है।
स्टेनलेस स्टील वॉटर सर्कुलेशन टैंक: एल्यूमीनियम टी-स्लॉट वर्कटेबल संक्षारण प्रतिरोधी स्टेनलेस स्टील गर्त से घिरा हुआ है। यह प्रणाली ठंडे पानी को एकत्र करती है, फ़िल्टर करती है और पुनः प्रसारित करती है, जिससे आपकी दुकान का फर्श सूखा रहता है और पानी की खपत कम हो जाती है।
हाई-टॉर्क वॉटर-कूल्ड स्पिंडल: मानक 5.5KW (वैकल्पिक 7.5KW) हाई-फ़्रीक्वेंसी वॉटर-कूल्ड स्पिंडल से लैस। यह कठोर ग्रेनाइट और ब्लूस्टोन को बिना रुके पीसने के लिए आवश्यक निरंतर कम गति वाला टॉर्क प्रदान करता है।
एर्गोनोमिक लोडिंग व्हील्स: हेवी-ड्यूटी रोलर व्हील्स को मशीन बेड के सामने एकीकृत किया गया है, जिससे ऑपरेटरों को फोर्कलिफ्ट की आवश्यकता या शारीरिक चोट के जोखिम के बिना भारी पत्थर के स्लैब को आसानी से स्लाइड करने की अनुमति मिलती है।
तकनीकी मापदंड
विशेषता |
विनिर्देश |
नमूना |
सुपरस्टार सीएक्स-1325 स्टोन सीएनसी |
कार्य क्षेत्र (एक्स × वाई × जेड) |
1300 मिमी × 2500 मिमी × 300 मिमी |
धुरी शक्ति |
5.5 किलोवाट (वैकल्पिक 7.5 किलोवाट) |
स्पिंडल प्रकार |
उच्च-आवृत्ति जल शीतलित |
धुरी गति |
0 - 24,000 आरपीएम |
नियंत्रण प्रणाली |
एनसीस्टूडियो (पीसी-आधारित) या डीएसपी ए11 |
ड्राइव मोटर्स |
हाई-टॉर्क स्टेपर/हाइब्रिड सर्वो |
एक्स/वाई ट्रांसमिशन |
परिशुद्ध पेचदार रैक और पिनियन |
जेड ट्रांसमिशन |
ताइवान टीबीआई बॉल स्क्रू |
गाइड रेल |
25 मिमी HIWIN/PMI स्क्वायर रैखिक रेल |
कार्य सटीकता |
± 0.05 मिमी |
कार्यशील वोल्टेज |
एसी 380V / 50HZ / 3-चरण |
विस्तृत घटक विश्लेषण
मानक एल्युमीनियम-प्रोफाइल मशीनों के विपरीत, सीएक्स-1325 में एक मोटी दीवार वाली चौकोर स्टील ट्यूब फ्रेम होती है जिसे तनाव से राहत देने के लिए थर्मली टेम्पर्ड किया गया है। यह विशाल द्रव्यमान टूल चैटर को अवशोषित करता है, जो पूरी तरह से चिकनी 3 डी राहत पृष्ठभूमि और कुरकुरा वी-नक्काशीदार लेटरिंग की गारंटी देता है।
एक उच्च दबाव वाला पानी पंप दो विपरीत कोणों से सीधे हीरे की बिट पर शीतलक को मारता है। यह 'पत्थर की कीचड़' को दोबारा काटने से पहले तुरंत हटा देता है, जिससे उपकरण की धार बरकरार रहती है और पत्थर पर जलने के निशान नहीं पड़ते।
25 मिमी औद्योगिक वर्ग गाइड रेल पर सवार होकर, भारी गैन्ट्री सुचारू रूप से और सटीक रूप से चलती है, जिससे आक्रामक मल्टी-पास प्लंज कट के दौरान भी सटीक गहराई नियंत्रण (±0.05 मिमी) सुनिश्चित होता है।
लागू उद्योग और सामग्री
स्मारक उद्योग: गहरी वी-नक्काशी पाठ, जटिल 3डी चित्र, और ग्रेनाइट और संगमरमर के मकबरे पर पुष्प रूपांकन।
आर्किटेक्चरल स्टोनवर्क: मिलिंग फायरप्लेस मेंटल, बाहरी दीवार क्लैडिंग, और रोमन कॉलम को रूट करना (वैकल्पिक रोटरी अक्ष की आवश्यकता है)।
काउंटरटॉप निर्माण: क्वार्ट्ज, बलुआ पत्थर और कृत्रिम पत्थर के स्लैब पर सिंक छेद और प्रोफाइलिंग किनारों को काटना।
संगत सामग्री: ग्रेनाइट, संगमरमर, ब्लूस्टोन, बलुआ पत्थर, क्वार्ट्ज, कृत्रिम पत्थर, जेड और ग्लास।
सुपरस्टार सीएनसी क्यों चुनें?
पत्थर के लिए उद्देश्य-निर्मित: हम केवल पत्थर प्रसंस्करण के लिए लकड़ी के राउटर को अनुकूलित नहीं करते हैं। सीएक्स-1325 को जमीन से ऊपर तक गुरुत्वाकर्षण के निम्न केंद्र और गीले, अपघर्षक वातावरण के लिए अत्यधिक वॉटरप्रूफिंग के साथ डिज़ाइन किया गया है।
टूलींग विशेषज्ञता: पत्थर के लिए अत्यधिक विशिष्ट हीरे-सिंटेड या ब्रेज़्ड बिट्स की आवश्यकता होती है। हम आपके विशिष्ट पत्थर प्रकारों के लिए आवश्यक सटीक टूलींग फ़ार्मुलों की अनुशंसा और आपूर्ति करने के लिए अपने कारखाने के अनुभव का लाभ उठाते हैं, जिससे आपको महंगे परीक्षण और त्रुटि से बचाया जा सकता है।
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न: क्या यह मशीन एक बार में 3 सेमी मोटे ग्रेनाइट स्लैब को पूरी तरह से काट सकती है?
उत्तर: नहीं। हीरे की बिट और मशीन स्पिंडल की सुरक्षा के लिए, पत्थर को 'स्टेप-डाउन' कटिंग की आवश्यकता होती है (आमतौर पर 2-4 मिमी प्रति पास, पत्थर की कठोरता पर निर्भर करता है)। सीएनसी सॉफ्टवेयर इन मल्टी-पास गहराईयों को आसानी से स्वचालित करता है।
प्रश्न: मैं मशीन को कैसे प्रोग्राम करूं?
उ: आप अपनी कलाकृति (टेक्स्ट, 3डी रिलीफ, या सीएडी वैक्टर) को आर्टकैम या वेक्ट्रिक एस्पायर जैसे मानक सॉफ्टवेयर में डिजाइन कर सकते हैं। फिर आप यूएसबी के माध्यम से जी-कोड को मशीन के एनसीस्टूडियो या डीएसपी नियंत्रक पर निर्यात करते हैं।
प्रश्न: क्या मशीन को एक समर्पित जल लाइन की आवश्यकता है?
उत्तर: नहीं, इसमें एक स्व-निहित स्टेनलेस स्टील पानी की टंकी और रीसर्क्युलेशन पंप की सुविधा है। आप बस टैंक भरते हैं, और सिस्टम काटने की प्रक्रिया के दौरान पानी को फ़िल्टर करता है और पुन: उपयोग करता है।
फ़ैक्टरी-डायरेक्ट कोटेशन के लिए आज ही अनुरोध करें
