Pregled proizvoda

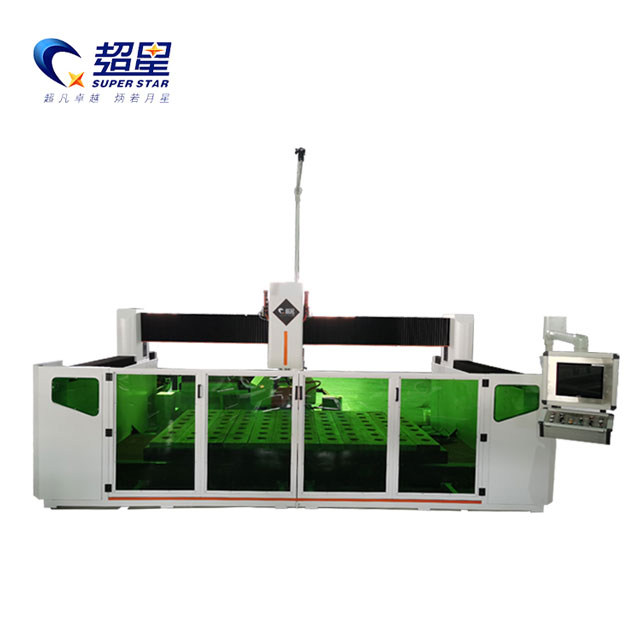

Mosna pila s pet osi Superstar 3220 (proizvedena od strane Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) je visoko integrirani centar za obradu koji konsolidira više koraka izrade kamena u jedan stroj. Standardne mosne pile ograničene su na ravne rezove. CXSC-3220 ima pravu vezu s 5 osi, što omogućuje da se glava za rezanje okrene pod bilo kojim kutom.
Izrađen od materijala za teške uvjete rada, cijeli krevet stroja obrađuje veliki 5-osni portalni centar za glodanje kako bi se osigurala apsolutna ravnost i paralelnost vodilica. S težinom od 4600 KG, čvrstina strukture apsorbira sve vibracije rezanja, osiguravajući da dijamantna oštrica pile i brusne ploče održavaju točne tolerancije čak i pri rezanju debelog granita.
Osnovne prednosti
Glava za okretanje i naginjanje od 360°: glava stroja može se okretati za punih 360 stupnjeva i naginjati od 0 do 45 stupnjeva. To omogućuje ravno rezanje, uzdužno rezanje, lučno rezanje, kružno rezanje i besprijekorno skošenje od 45° za vodopadne rubove radnih ploča.
Integrirano glodanje i brušenje: Osim oštrice pile od 350 mm, stroj je opremljen dvostrukim uređajem za brušenje rubova od 5,5 KW i rezačem rupa od 10 mm. To omogućuje stroju brušenje rupa na stolu, poliranje reznih površina i stvaranje konkavnih/konveksnih rubova bez pomicanja ploče.
Hidraulički nagibni stol od 85°: Utovar teških kamenih ploča na ravni stol je opasan i zahtijeva više radnika ili skupe dizalice. Radna platforma može se okomito okrenuti do 85 stupnjeva, omogućujući viličaru da jednostavno nasloni ploču na stol za siguran i lak utovar.
Pojednostavljeno programiranje: Nema potrebnih složenih operacija kodiranja. Superstar stone kontrolni sustav ima jednostavan, grafički baziran uvoz i ručni unos podataka, kojima se upravlja preko fleksibilne bežične ručke.
Tehnički parametri
Značajka |
Specifikacija |
Model |
CXSC-3220 |
Veličina obrade |
3200 mm × 2000 mm |
Promjer lista pile |
350 mm |
Debljina rezanja |
50 mm |
Kontrolni sustav |
Superstar Stone Control System (s bežičnom ručkom) |
Kut rotacije glave |
0 - 360° |
Kut nagiba glave |
0° ili 45° |
Kut preklopa platforme |
0 - 85° |
Snaga brušenja rubova |
5,5 KW × 2 |
Brzina rezanja |
600 - 9000 mm/min |
Ukupna snaga stroja |
20 KW |
Tjelesna težina |
4600 KGS |
Dimenzije (D׊×V) |
6100 mm × 3230 mm × 3000 mm |
Detaljna analiza komponenti
Ključni dijelovi koriste visoko preciznu servo kontrolu, dok mehanizam za naginjanje pod kutom pokreće koračni motor visokog momenta. To jamči da se teška rezna glava zaustavlja i zaključava na točnom stupnju potrebnom za složene kutne rezove.
Poseban motor za rezanje posebno je dizajniran za obradu kamena; potpuno je vodootporan i otporan na visoke temperature kako bi izdržao stalno prskanje rashladne vode i abrazivne kamene prašine.
Osi X, Y i A koriste robusne pogone zupčanika, dok Z-os koristi visokoprecizan pogon vijaka. Cijeli portal vozi se na masivnim TAIWAN linearnim kvadratnim tračnicama (30 mm), osiguravajući glatko putovanje i produžujući radni vijek stroja.
Primjenjive industrije i materijali
Ploče za kuhinju i kupaonicu: automatizirano rezanje, otvaranje otvora za štednjak/umivaonik i dijagonalno rezanje pod kutom od 45° za ploče od granita i kvarca.
Obrada arhitektonskog kamena: Precizno rezanje zakrivljenih stepenica stepenica, ovalnih ploča stolova i nepravilnih oblika kamena.
Kompatibilni materijali: škriljevac, mramor, umjetni kamen, granit, kvarc i ploče od sinteriranog kamena.
Zašto odabrati Superstar CNC?
Sveobuhvatna obrada: Kombiniranjem funkcija mosne pile, stroja za poliranje rubova i CNC glodalice u jednu platformu, CXSC-3220 drastično smanjuje podni prostor i kapitalnu opremu potrebnu za rad profitabilne kamenarice.
Industrijska izdržljivost: Obrada kamena je nevjerojatno surovo okruženje. Koristimo uvezene kuglične vijke koji su visoko termički obrađeni kako bi bili iznimno otporni na habanje, osiguravajući da vaš stroj ostane točan tijekom godina neprekidnog mokrog rezanja.
Često postavljana pitanja (FAQ)
P: Može li ovaj stroj izrezati rupu za sudoper u radnoj površini?
O: Da. Stroj je opremljen rezačem rupa od 10 mm. Nakon što list pile izreže glavnu ploču, stroj se može prebaciti na rezač rupa kako bi izrezao rupu za umivaonik i rupu za štednjak, a zatim upotrijebiti brusne ploče za poliranje unutarnjeg ruba.
P: Koristi li infracrveni laser za poravnavanje rezova?
O: Da, to je potpuno automatski stroj za rezanje infracrvenih mostova s pet osi. Infracrveni laser pomaže operateru da brzo poravna početnu točku lista pile s rubom kamene ploče, osiguravajući točnu upotrebu materijala.
P: Je li softver težak za naučiti?
O: Ne. Stroj koristi vrlo intuitivan sustav s konverzijom više jezika. Možete ručno unijeti dimenzije ili izravno uvesti grafičke datoteke, što ga čini vrlo pristupačnim za operatere koji prelaze s ručnih mosnih pila.
Zatražite ponudu izravno iz tvornice danas
