Termék áttekintése
A Superstar 3220 Five Axis Bridge Saw (gyártója: Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) egy rendkívül integrált feldolgozóközpont, amely több kőgyártási lépést egyetlen gépben egyesít. A szabványos hídfűrészek egyenes vonalú vágásokra korlátozódnak. A CXSC-3220 valódi 5 tengelyes összeköttetéssel rendelkezik, amely lehetővé teszi a vágófej bármilyen szögben történő kilengését.
Nagy teherbírású anyagokból készült, a teljes gépágyat egy nagy, 5 tengelyes portálmaró központ dolgozza fel, hogy biztosítsa az abszolút síkságot és a vezetősín párhuzamosságát. A 4600 kg súlyú szerkezeti merevség elnyeli az összes vágási rezgést, így a gyémánt fűrészlap és a csiszolókorongok pontos tűréseket tartanak fenn vastag gránit vágásakor is.
Alapvető előnyei
360°-os billenő és dönthető fej: A gépfej teljes 360 fokkal elforgatható, és 0 és 45 fok között dönthető. Ez lehetővé teszi az egyenes vágást, a hosszanti vágást, az ívvágást, a körkörös vágást és a hibátlan 45°-os letörést a vízesés munkalap széleinél.
Integrált marás és köszörülés: A 350 mm-es fűrészlapon kívül a gép kettős 5,5 kW-os élcsiszolókoronggal és 10 mm-es furatvágóval van felszerelve. Ez lehetővé teszi az asztal furatainak csiszolását, vágási felületek polírozását és homorú/domború domború élek létrehozását a födém mozgatása nélkül.
Hidraulikus 85°-os dönthető asztal: Nehéz kőlapok lapos asztalra rakása veszélyes, és több munkást vagy drága darukat igényel. A munkaállvány függőlegesen 85 fokkal elfordítható, így a targonca egyszerűen nekitámaszthatja a födémet az asztalnak a biztonságos és egyszerű rakodás érdekében.

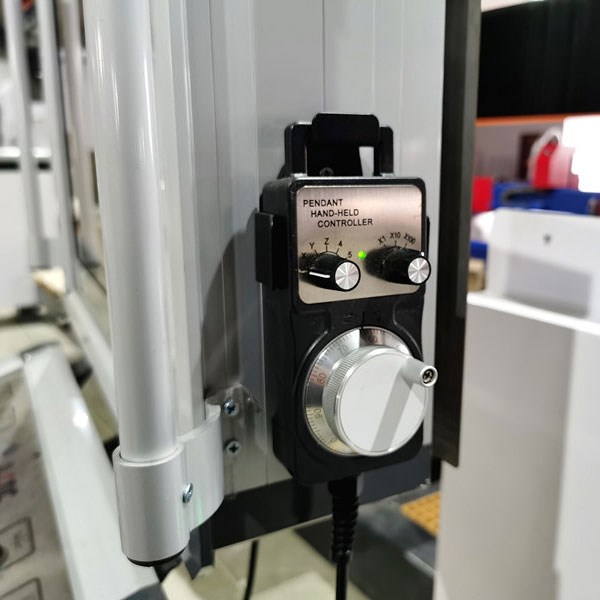

Egyszerűsített programozás: Nincs szükség bonyolult kódolási műveletekre. A Superstar kővezérlő rendszer egyszerű, grafikus alapú importálást és kézi adatbevitelt kínál, amely rugalmas vezeték nélküli fogantyúval működik.
Műszaki paraméterek
Funkció |
Specifikáció |
Modell |
CXSC-3220 |
Feldolgozási méret |
3200 mm × 2000 mm |
Fűrészlap átmérője |
350 mm |
Vágási vastagság |
50 mm |
Vezérlőrendszer |
Superstar Stone Control System (vezeték nélküli fogantyúval) |
Fej forgási szöge |
0 - 360° |
Fej dőlésszöge |
0° vagy 45° |
Platform szárnyszög |
0-85° |
Élcsiszoló teljesítmény |
5,5 KW × 2 |
Vágási sebesség |
600 - 9000 mm/perc |
Teljes gépteljesítmény |
20 kW |
Testtömeg |
4600 kg |
Méretek (H × SZ × M) |
6100 mm × 3230 mm × 3000 mm |
Részletes komponenselemzés
A legfontosabb alkatrészek nagy pontosságú szervovezérlést használnak, míg a szögben dönthető mechanizmust egy nagy nyomatékú léptetőmotor hajtja meg. Ez garantálja a nehéz vágófej leállását és reteszelését a bonyolult gérvágásokhoz szükséges pontosan.
A speciális vágómotort kifejezetten kőfeldolgozáshoz tervezték; teljesen vízálló és rendkívül hőálló, hogy ellenálljon a hűtővíz állandó permetezésének és a koptató kőpornak.
Az X, Y és A tengelyek robusztus fogaskerekes hajtásokat, míg a Z tengely nagy pontosságú csavarhajtást használnak. Az egész portál masszív TAIWAN lineáris négyzet alakú síneken (30 mm) halad, biztosítva a zökkenőmentes haladást és meghosszabbítva a gép élettartamát.
Alkalmazható iparágak és anyagok
Konyhai és fürdőszobai munkalapok: Automatikus vágás, tűzhely/mosdó lyuknyitása és 45°-os átlós vágás gránit és kvarc munkalapokhoz.
Építészeti kőfeldolgozás: ívelt lépcsőfokok, ovális asztallapok és szabálytalan kőformák precíziós vágása.
Kompatibilis anyagok: pala, márvány, műkő, gránit, kvarc és szinterezett kőzetlemezek.
Miért válassza a Superstar CNC-t?
All-in-One feldolgozás: A hídfűrész, az élpolírozó és a CNC-maró funkcióinak egy platformban való kombinálásával a CXSC-3220 drasztikusan csökkenti a jövedelmező kőműhely működtetéséhez szükséges alapterületet és tőkeszükségletet.
Ipari tartósság: A kőfeldolgozás hihetetlenül kemény környezet. Importált golyóscsavarokat használunk, amelyek nagymértékben hőkezeltek, hogy rendkívül kopásállóak legyenek, így biztosítva, hogy gépe pontos maradjon a folyamatos nedves vágás során.
Gyakran Ismételt Kérdések (GYIK)
K: Ez a gép ki tudja vágni a mosogató lyukát a munkalapon?
V: Igen. A gép 10 mm-es furatvágóval van felszerelve. Miután a fűrészlap levágta a fő födémet, a gép átválthat a lyukvágóra a medence és a kályhalyuk kivezetéséhez, majd a csiszolókorongokkal polírozza a belső élt.
K: Infravörös lézert használ a vágások igazításához?
V: Igen, ez egy teljesen automatikus öttengelyes infravörös hídvágó gép. Az infravörös lézer segít a kezelőnek a fűrészlap kezdőpontjának gyors összehangolásában a kőlap éléhez, így biztosítva a pontos anyagfelhasználást.
K: Nehéz megtanulni a szoftvert?
V: Nem. A gép rendkívül intuitív rendszert használ többnyelvű konvertálással. Kézzel is megadhatja a méreteket, vagy közvetlenül importálhat grafikus fájlokat, így nagyon könnyen hozzáférhetővé válik a kézi hídfűrészről áttérő kezelők számára.
