Ապրանքի ակնարկ

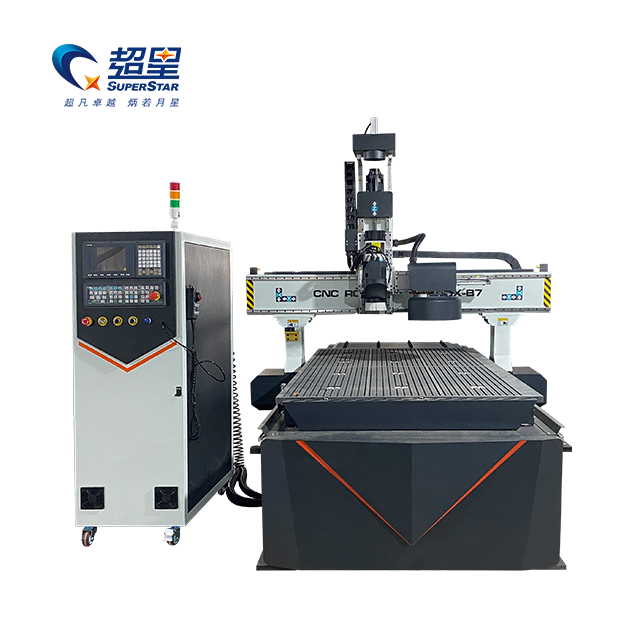

Superstar 1325 ATC CNC երթուղիչը (արտադրված է Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) կողմից կամուրջ է ծանր աշխատանքային կահույքի արտադրության և ճշգրիտ գովազդի արտադրության միջև: Ստանդարտ CNC երթուղիչները պահանջում են օպերատորներից դադարեցնել արտադրությունը և ձեռքով փոխել գործիքները կտրման, փորագրման և պրոֆիլավորման փուլերի միջև: ATC համակարգը ամբողջությամբ ավտոմատացնում է դա՝ գործիքները վայրկյանների ընթացքում փոխանակելով առանց մարդու միջամտության:
Կառուցված 2,500 կգ կշռող խիստ կոփված, անխափան կերպով եռակցված պողպատե շրջանակի վրա՝ այս ամուր մեքենան հեշտությամբ կլանում է բարձր արագությամբ երթուղու ընթացքում առաջացած ինտենսիվ թրթռումները: 1300x2500 մմ (4x8 ոտնաչափ) սեղանի չափերը հիանալի կերպով տեղավորում են ստանդարտ թերթիկները՝ դարձնելով այն իդեալական կենտրոնական մեծ ծավալով դռների և ցուցանակների արտադրամասերի համար:
Հիմնական առավելությունները
Գործիքների ավտոմատ փոխարկիչ (ATC). Հատկանշվում է մեծ հզորությամբ գործիքների ամսագիր, որը թույլ է տալիս spindle-ին ակնթարթորեն անցնել տարբեր գայլիկոնների, V-փորագրման բիթերի և պրոֆիլային կտրիչների միջև մեկ շարունակական G-code ծրագրում:
Թայվանի LNC կառավարման համակարգ. այս պրեմիում արդյունաբերական կարգավորիչը անթերի կարդում է բարդ բույնի և 3D փորագրման գործիքների ուղիները, որն առաջարկում է օգտագործողի համար հարմար ինտերֆեյս, որը կանխում է սահմաններից դուրս մշակումը և պաշտպանում թանկարժեք նյութերը:

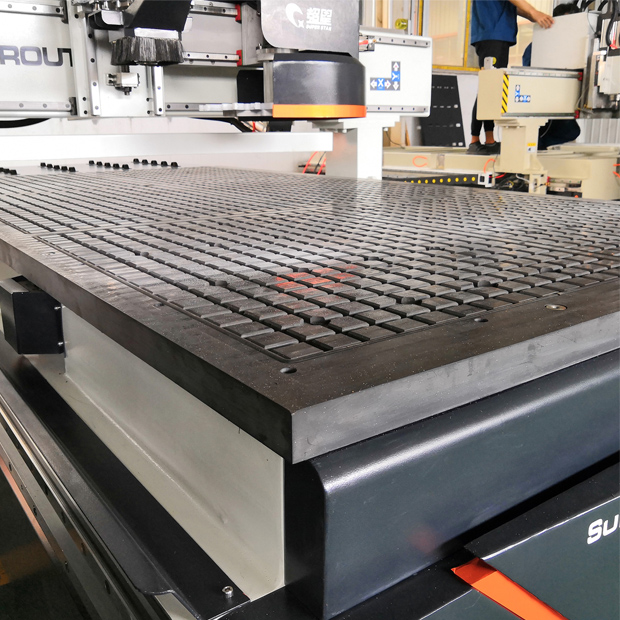

Բարձր կպչունության վակուումային սեղան. բազմագոտի վակուումային կլանման աղյուսակը ապահովում է հսկայական ամրություն՝ ամրացնելով մեծ ծանր դռները կամ փոքր, նուրբ ակրիլային գովազդային տառերը ամուր տեղում՝ առանց մեխանիկական սեղմակների:

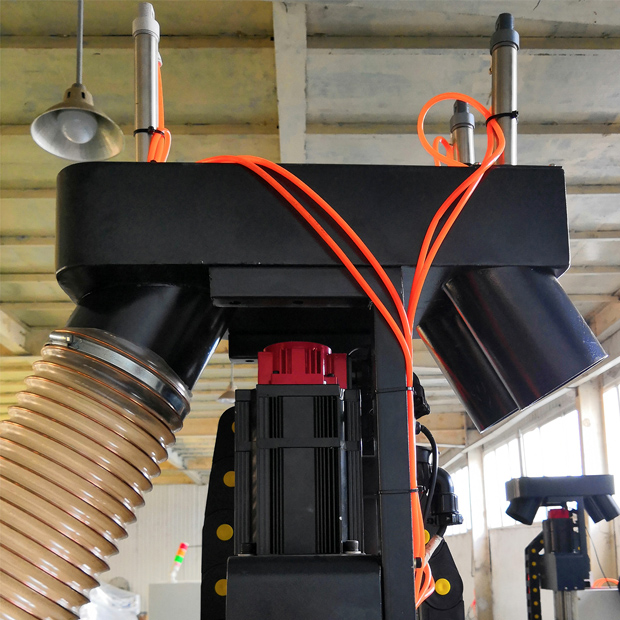

Ճշգրիտ շարժիչ մեխանիկա. սնուցվում է 1,5 ԿՎտ հզորությամբ բարձր իներցիայով սերվո շարժիչներով և զուգակցված բարձր ճշգրտության պտուտակաձև դարակաշարի և պինիոն փոխանցման հետ, անդրանիկը սահուն շարժվում է՝ հասնելու ±0,05 մմ ճշգրիտ դիրքավորման ճշգրտության:
Տեխնիկական պարամետրեր
Առանձնահատկություն |
Հստակեցում |
Մոդել |
1325 Wood ATC CNC երթուղիչ |
Աշխատանքային տարածք (X × Y × Z) |
1300 մմ × 2500 մմ × 200 մմ |
Spindle Motor |
9.0 ԿՎտ ATC օդային հովացման սպինդլ |
Spindle Speed |
1 - 18,000 RPM / րոպե |
Գործիքների ամսագիր |
Սկավառակ (կարուսել) կամ գծային ATC ընտրանքներ |
Կառավարման համակարգ |
Թայվան LNC-2200 |
Drive Motors |
1,5 ԿՎտ սերվո շարժիչներ և վարորդներ |
Inverter |
11 ԿՎտ ծանրաբեռնված ինվերտոր |
Փոխանցման կառուցվածքը |
Պտուտակաձև դարակաշար (X/Y), գնդիկավոր պտուտակ (Z) |
Ուղղորդող ռելսեր |
Թայվան 20 մմ քառակուսի գծային ուղեցույց ռելսեր |
Աշխատանքային սեղան |
Վակուումային կլանման աղյուսակ |
Դիրքորոշման ճշգրտություն |
± 0,05 մմ |
Աշխատանքային լարում |
AC 380V / 50-60Hz / 3-Phase |
Մեքենայի քաշը |
2500 կգ |
Չափերը (L×W×H) |
3600 × 2250 × 2500 մմ |
Բաղադրիչների մանրամասն վերլուծություն
Ապահովում է բարձր ոլորող մոմենտ ցածր պտույտներով՝ խիտ փայտե դռների փորագրման համար՝ պահպանելով բարձր արագությունները (մինչև 18,000 RPM) ակրիլային և MDF-ի վրա մաքուր, առանց չիպերի կտրվածքների համար:
X, Y և Z առանցքները սահում են պրեմիում գծային քառակուսի ռելսերի վրա: Այս ընդլայնված կրող մակերեսները ապահովում են ծանր spindle կառքը առանց ջանքերի շարժվելու և պահպանում է միկրոն մակարդակի ճշգրտությունը 3D ռելիեֆի փորագրման համար:
Բարձր հզորությամբ 11 ԿՎտ ինվերտորը սահուն կերպով կառավարում է էներգիայի մատակարարումը 9 ԿՎտ հզորությամբ spindle-ին՝ կանխելով էլեկտրական ցատկերը և ապահովելով պտտման կայուն արագություն, նույնիսկ այն ժամանակ, երբ բիթը խորը ընկղմվում է ամուր փայտի մեջ:
Կիրառելի արդյունաբերություններ և նյութեր
Փայտե դռների Արտադրություն. բարդ 3D ռելիեֆների երթուղիներ, կողպեքի կողպեքներ և կրունկների գրպաններ ամուր փայտից և MDF-ից դռների վրա:
Գովազդային արդյունաբերություն. ծանր ակրիլային, PVC, երկգույն տախտակների և ալյումինե կոմպոզիտային վահանակների (ACP) ճշգրիտ կտրում և փորագրում 3D տառերի և ցուցանակների համար:
Վահանակի կահույք. բարձր արագությամբ բույն դնել և ակոսավոր պահարանների դռների, զգեստապահարանների և մոդուլային էկրանների համար:
Համատեղելի նյութեր՝ պինդ փայտ, MDF, նրբատախտակ, մասնատախտակ, ակրիլ, PVC, պլաստմասսա և ալյումինի նման փափուկ մետաղներ:
Ինչու՞ ընտրել Superstar CNC-ը:
Բազմակողմանի գործարանային լուծում. Անկախ նրանից, թե դուք ստեղծում եք 3D ճարտարապետական դռներ, թե փայլուն ակրիլային ցուցանակներ, այս մեքենան հատուկ կազմաձևված է ինչպես ծանր խայթոցների, այնպես էլ նուրբ մանրամասների համար:
Արդյունաբերական երկարակեցություն. 2,5 տոննա քաշով այս մեքենան օգտագործում է խիստ կոփված մահճակալ, որը չի շեղվի կամ աղավաղվի տարիների շարունակական բազմաշերտ արտադրության ընթացքում:
Անտառային արտահանման որակ. յուրաքանչյուր մեքենա ենթարկվում է խիստ տեսահոլովակի ելքային ստուգումների և գալիս է CE հավաստագրմամբ, անգլերեն ինտերֆեյսով և գլոբալ տեխնիկական աջակցությամբ անմիջապես Jinan գործարանից:
Հաճախակի տրվող հարցեր (ՀՏՀ)
Հարց. Ո՞ր գործիքափոխիչն է ավելի լավ իմ գործարանի համար՝ սկավառակ (կարուսել) թե՞ գծային:
Պատ. Սկավառակի (կարուսել) գործիքափոխիչը շարժվում է գետնափորով` կատարելով գործիքների փոխանակում աներևակայելի արագ` անկախ նրանից, թե որտեղ է գտնվում լիսեռը սեղանի վրա: Գծային գործիքափոխիչը նստում է մահճակալի վերջում; այն շատ հուսալի է և մի փոքր ավելի խնայող, բայց յուրաքանչյուր փոփոխության համար երեսպատակը պետք է հասնի աղյուսակի ծայրին: Մենք կարող ենք կարգավորել ցանկացած տարբերակ՝ ելնելով ձեր ցիկլի ժամանակի կարիքներից:
Հարց. Կարո՞ղ է այս մեքենան կտրել ալյումինը՝ գովազդային նշանների համար:
A: Այո: Կոշտ շրջանակը, բարձր ոլորող մոմենտ 9KW spindle-ը և Թայվանի ուղեցույցները ապահովում են կայունություն, որն անհրաժեշտ է ցուցանակներում օգտագործվող բարակ ալյումինե թերթերն ու ալյումինե կոմպոզիտային վահանակները (ACP) մաքրելու և կտրելու համար:
Հարց: Վակուումային սեղանը պահանջում է, որ ես օգտագործեմ սեղմակներ:
A: Ոչ: Հզոր վակուումային կլանման աղյուսակը ձգում է ծակոտկեն տախտակները (ինչպես MDF-ն) և հարթ թիթեղները մակերևույթի վրա՝ ամբողջությամբ վերացնելով մեխանիկական սեղմակների անհրաժեշտությունը, որոնք կարող են խոչընդոտել կտրման ուղին:
