Przegląd produktu

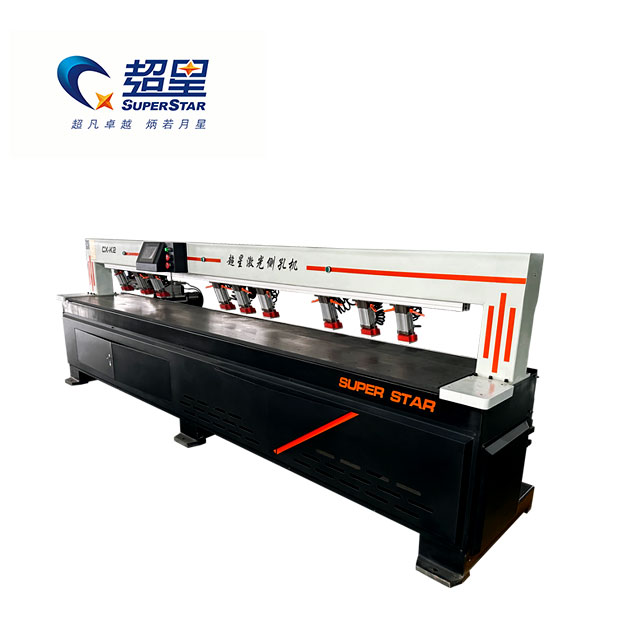

Superstar CX-1625 został zaprojektowany, aby rozwiązać wąskie gardło związane z wierceniem poziomym w nowoczesnej produkcji mebli panelowych. Tradycyjne pionowe routery CNC nie mogą wiercić krawędzi paneli drewnianych, co wymaga wtórnej obróbki poziomej. Maszyna ta wykorzystuje zaawansowany laserowy system podczerwieni do automatycznego skanowania panelu i określania dokładnych miejsc wiercenia. Zbudowany na solidnej ramie o wadze 400 kg, zapewnia stabilną, pozbawioną wibracji pracę podczas szybkiej produkcji.
Podstawowe zalety
Laserowe pozycjonowanie w podczerwieni: Zawiera czujnik laserowy firmy Omron, który automatycznie wykrywa pozycje otworów lub skanuje kody kreskowe, eliminując potrzebę skomplikowanego programowania lub ręcznego ustawiania.
Szybkie wykonanie: napędzana chłodzonym powietrzem wrzecionem HQD o mocy 3,5 kW i precyzyjnymi serwosilnikami, szybko i dokładnie wierci konfiguracje wielootworowe z marginesem błędu w granicach ± 0,1 mm.
Uproszczona obsługa: System sterowania za pomocą ekranu dotykowego PLC posiada humanizowany interfejs, który jest łatwy do nauczenia. Operatorzy mogą obsługiwać maszynę po minimalnym przeszkoleniu, całkowicie eliminując zależność od wysoko wykwalifikowanych rzemieślników zajmujących się obróbką drewna.
Bezproblemowa integracja produkcji: doskonale łączy się z maszynami do cięcia CNC i okleiniarkami, tworząc nieprzerwany, wydajny przepływ pracy przy meblach panelowych.
Parametry techniczne
Funkcja |
Specyfikacja |
Model |
CX-1625 |
Rozmiar roboczy |
1500 × 2600 mm |
Silnik wrzeciona |
Chłodzenie powietrzem HQD 3,5 KW |
Czujnik laserowy |
Promień podczerwieni firmy Omron |
Układ napędowy |
Silnik serwo |
Falownik |
Supergwiazda o mocy 3,7 kW |
Szyny prowadzące |
Tajwańska kwadratowa szyna prowadząca |
System sterowania |
Ekran dotykowy PLC (np. Xinjie) |
Masa maszyny |
400 kg |
Szczegółowa analiza komponentów
Wrzeciono chłodzone powietrzem HQD: Wrzeciono o mocy 3,5 kW zapewnia moment obrotowy niezbędny do wiercenia czystych, pozbawionych wyrwań otworów w gęstych materiałach, takich jak płyta MDF i płyty wielowarstwowe.
Pneumatyczny system mocowania: wykorzystuje pozycjonującą płytkę ze stopu i gumowe nóżki dociskowe cylindra, aby mocno przymocować panel do mesy o wymiarach 1500 x 2600 mm, zapobiegając przesuwaniu się materiału podczas wiercenia bocznego z dużą prędkością.
Precyzyjna skrzynia biegów: łączy tajwańskie szyny prowadzące ze spiralnym układem napędowym z zębatką i zębnikiem, aby zagwarantować płynny ruch o niskim tarciu i długą żywotność.
Obowiązujące branże i materiały
Docelowe zastosowania: Masowa produkcja mebli panelowych, szaf na zamówienie, szafek kuchennych i modułowych biurek.
Obsługiwane typy otworów: Wierci otwory na kołki, ślepe otwory na regulowane półki i otwory łączące 3 w 1 niezbędne do niewidocznego montażu mebli.
Kompatybilne materiały: MDF, płyta wiórowa, płyta wiórowa, wielowarstwowe płyty z litego drewna i standardowe panele drewniane.
Dlaczego warto wybrać Superstar CNC?
Ekonomiczna automatyzacja: CX-1625 zapewnia wysokiej klasy zautomatyzowane funkcje w bezpośredniej cenie fabrycznej, drastycznie obniżając barierę wejścia na rynek zautomatyzowanej produkcji mebli.
Trwała konstrukcja: zbudowana z najwyższej jakości komponentów, takich jak tajwańskie szyny prowadzące i przemysłowe serwomotory, zapewnia niezawodną pracę na wielu zmianach.
Globalne wsparcie: każda maszyna przechodzi rygorystyczne kontrole wychodzące i jest objęta roczną gwarancją, raportami z testów maszyn oraz dedykowaną pomocą techniczną wideo.
Często zadawane pytania
P: Czy ta maszyna może wiercić zarówno otwory poziome, jak i pionowe?
Odp.: Nie, ta maszyna jest specjalnie zaprojektowana do poziomego (bocznego) wiercenia otworów. Otwory pionowe są zwykle obsługiwane przez główny router do zagnieżdżania CNC, zanim panel dotrze do tej maszyny.
P: Czy operator musi ręcznie wprowadzać kod CNC?
Odp.: Nie, laserowy czujnik podczerwieni firmy Omron automatycznie skanuje krawędź panelu, aby uruchomić sekwencję wiercenia. Operator może też skorzystać z systemu skanowania kodów kreskowych, aby natychmiast załadować dokładne parametry otworu za pomocą ekranu dotykowego sterownika PLC.
P: Jakie materiały może przetwarzać CX-1625?
Odp.: Ma duże możliwości adaptacji i przetwarza szeroką gamę materiałów drewnianych stosowanych w meblach panelowych, w tym płyty MDF, płyty wiórowe, lite drewno i sklejkę.
