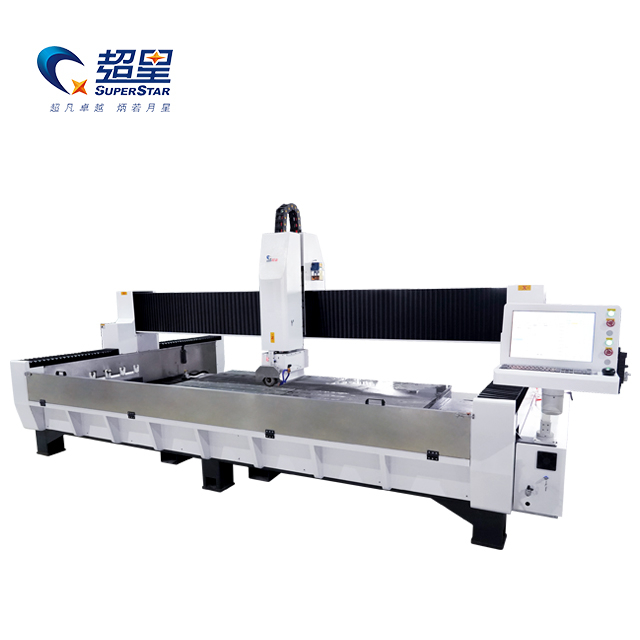

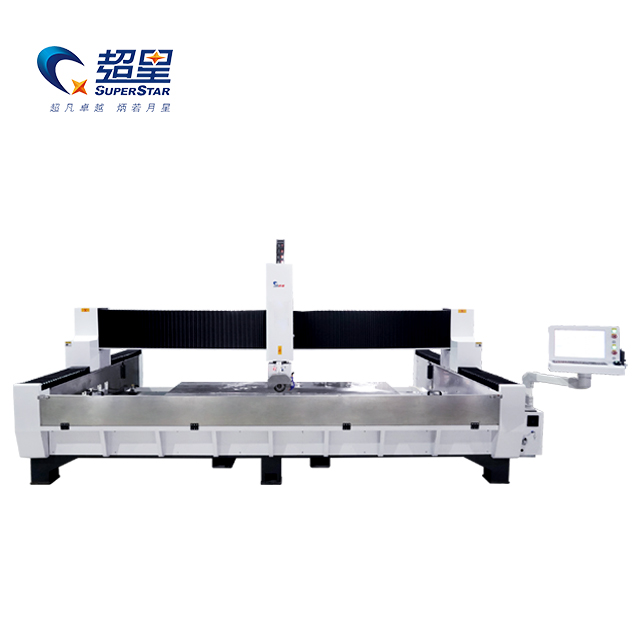

Automatyczna maszyna do grawerowania szkła Superstar CNC 3220

Przegląd produktu

Superstar CX-3220 (wyprodukowany przez Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) rozwiązuje wyjątkowe wyzwania związane z obróbką kruchych, łatwo zarysowanych materiałów, takich jak szkło. Standardowe plotery CNC są przeznaczone do drewna i nie posiadają specjalistycznego chłodzenia wodą, momentu obrotowego i ochrony narzędzi wymaganych do rzeźbienia szkła bez powodowania mikropęknięć lub zanieczyszczenia narzędzi.

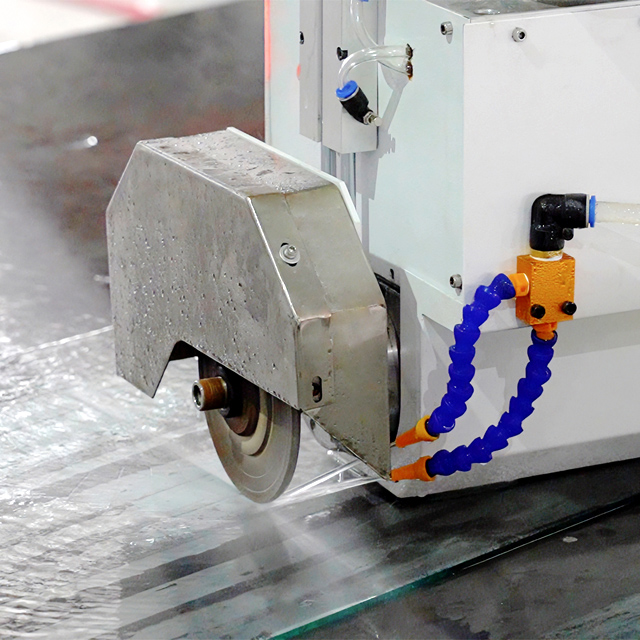

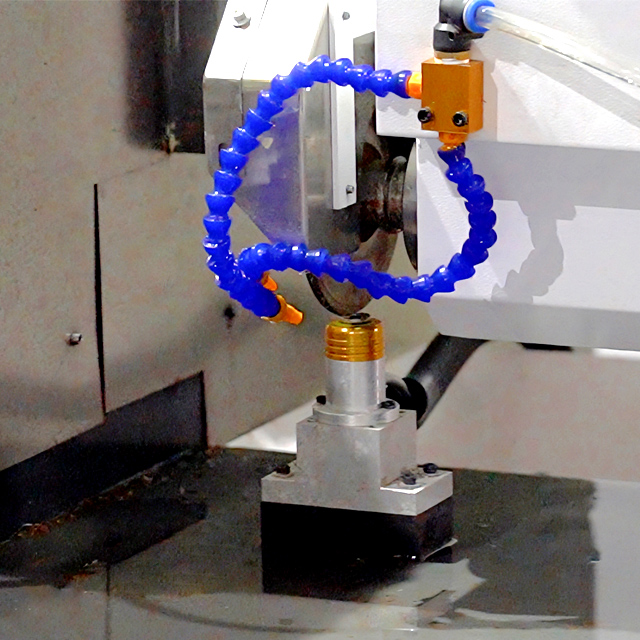

Maszyna ta została zaprojektowana specjalnie dla przemysłu szklarskiego. Posiada wytrzymałe wrzeciono w połączeniu z przekładnią z cewką z rdzeniem miedzianym, zapewniającą bardzo wysoki moment obrotowy przy niskich prędkościach. Dzięki tej dużej sile cięcia diamentowe wiertła gładko przecinają grube szkło, nie niszcząc krawędzi. Zbudowane z całkowicie wodoodpornej i pyłoszczelnej konstrukcji, szyny prowadzące i śruby kulowe są doskonale chronione przed ścierną zawiesiną szklaną powstającą podczas rzeźbienia na mokro.

Podstawowe zalety

• Głowica obrotowa 360 stopni: Głowica maszyny może swobodnie obracać się o 360 stopni. Dzięki temu wrzeciono może precyzyjnie wycinać rowki w kształcie litery V, skośne krawędzie i złożone kształty na szklanej powierzchni pod dowolnym kątem, naśladując skomplikowane cięcia maszyny 4-osiowej.

• Invisible Tool Magazine: Rzeźba w szkle tworzy ścierną zawiesinę, która niszczy narzędzia. Model CX-3220 jest wyposażony w specjalistyczny „niewidoczny” (w obudowie) magazynek narzędzi, który chroni diamentowe wiertła przed zanieczyszczeniem i wilgocią, gdy nie są używane.

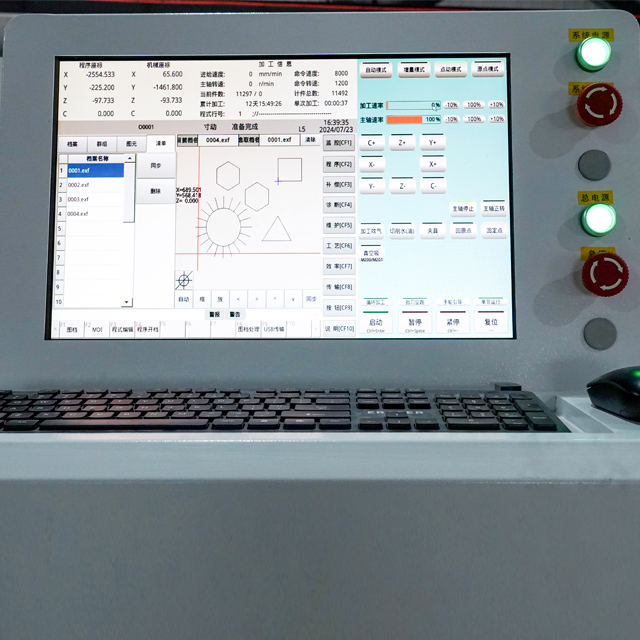

• Bezpośrednia integracja z CAD: Wysoce humanizowany system sterowania bezpośrednio rozpoznaje pliki CAD. Operatorzy mogą modyfikować wymiary bezpośrednio w interfejsie operacyjnym maszyny, bez konieczności tworzenia nowych, skomplikowanych ścieżek narzędzi CNC w oddzielnym programie CAM, co znacznie oszczędza czas konfiguracji.

• Stół próżniowy o wysokiej przyczepności: Wyposażony w wodną pompę próżniową o mocy 5,5 kW, platforma wykorzystuje metodę adsorpcji w worku próżniowym, która zapewnia ogromne ssanie. Gwarantuje to, że ciężkie, śliskie szklane panele nie przesuną się ani o milimetr podczas agresywnego rzeźbienia.

Parametry techniczne

Funkcja	Specyfikacja
Model	CX-3220
Zespół wrzeciona	Wrzeciono o dużej mocy + wytrzymała przekładnia
Ruch głowy	Swobodny obrót o 360°
Silniki napędowe	Silniki serwonapędowe o mocy 850 W
Magazyn narzędzi	Magazyn specjalistyczny niewidzialny (w załączeniu).
System sterowania	Dedykowany szklany system CNC z ruchomym uchwytem
Ochrona maszyny	Wodoodporna i pyłoszczelna konstrukcja
Stół roboczy	Platforma adsorpcyjna z workiem próżniowym
Pompa próżniowa	Pompa próżniowa typu wodnego o mocy 5,5 kW

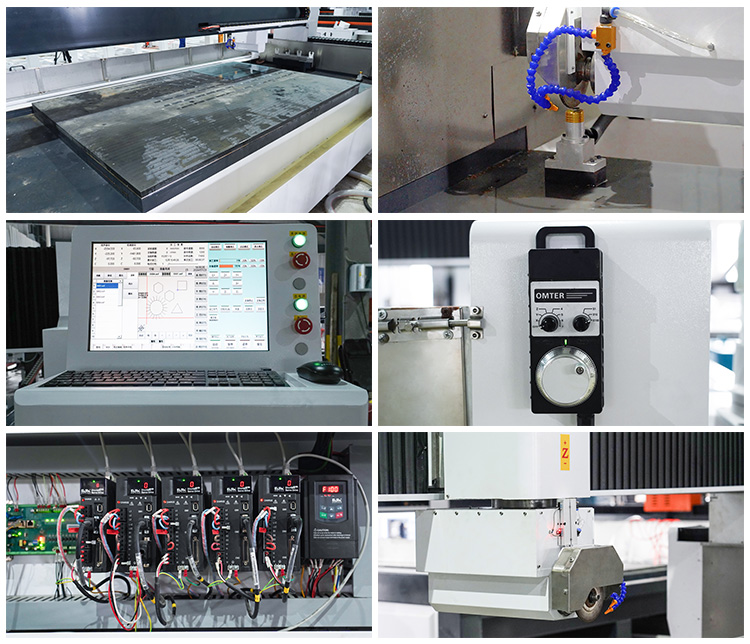

Szczegółowa analiza komponentów

• Układ serwonapędu 850 W:

Osie X, Y i Z napędzane są wysokiej jakości serwosilnikami o mocy 850 W. Silniki te zapewniają niezwykle płynną i cichą obróbkę. Co najważniejsze, system automatycznie zmienia prędkość cięcia w zależności od twardości szkła i głębokości cięcia, zapobiegając pękaniu narzędzia i pękaniu materiału.

• Przemysłowa szafka elektryczna:

Szafa sterownicza zawiera komponenty elektryczne znanej marki, zaprojektowane tak, aby były odporne na silne zakłócenia elektromagnetyczne, wilgoć i uderzenia. Zawiera również funkcję zabezpieczenia przed wyłączeniem zasilania, oszczędzającą obrabiany przedmiot w przypadku przerwy w zasilaniu fabrycznym.

• Zaawansowane okablowanie łańcucha przeciąganego:

Wykorzystuje podzielony łańcuch przewodzący, który oddziela linie sygnałowe od linii energetycznych, aby wyeliminować zakłócenia elektroniczne. Wewnętrzna przegroda zapobiega skręcaniu się importowanych, bardzo elastycznych kabli ekranowanych podczas szybkiego ruchu suwnicy, wydłużając ich żywotność.

Obowiązujące branże i materiały

• Szkło artystyczne i dekoracyjne: rzeźbienie skomplikowanych wzorów dla telewizorów KTV, barów, klubów nocnych i luksusowych ścian tła telewizora.

• Meble i lustra: Precyzyjne rowkowanie w kształcie litery V i rzeźbienie krawędzi luster dekoracyjnych, drzwi przesuwnych i drzwi pustych.

• Sprzęt AGD: Kształtowanie i rowkowanie paneli szklanych do kuchenek gazowych, okapów kuchennych i lodówek.

• Kompatybilne materiały: szkło hartowane, szkło artystyczne, lustra, kwarc i szkło do sprzętu medycznego.

Dlaczego warto wybrać Superstar CNC?

• Zaprojektowany specjalnie do szkła: Nie ryzykuj drogich paneli szklanych na standardowej frezarce do drewna. Przekładnia o niskiej prędkości/wysokim momencie obrotowym i wodoodporna konstrukcja modelu CX-3220 zostały specjalnie zaprojektowane do pracy w mokrym, ściernym środowisku rzeźbienia w szkle.

• Łatwość obsługi: Pozycjonowanie punkt-punkt za pomocą ruchomego uchwytu sprawia, że ​​maszyna jest niezwykle łatwa w nauce dla operatorów przechodzących z ręcznego cięcia szkła na automatyzację CNC.

Często zadawane pytania (FAQ)

P: Czy muszę uczyć się skomplikowanego oprogramowania CAM, aby uruchomić tę maszynę?

Odp.: Nie. Wysoce humanizowany system sterowania maszyny może bezpośrednio rozpoznawać standardowe pliki CAD. Możesz modyfikować wymiary bezpośrednio w interfejsie maszyny, bez konieczności pisania skomplikowanych programów ścieżki CNC.

P: Czy woda i pył szklany zniszczą ruchome części maszyny?

Odp.: Model CX-3220 ma kompleksową wodoodporną i pyłoszczelną konstrukcję, która fizycznie chroni szyny prowadzące i śruby kulowe przed zawiesiną szkła ściernego, zapobiegając korozji i zużyciu.

P: Czy szkło ślizga się po stole podczas rzeźbienia?

Odp.: Nie. W urządzeniu zastosowano metodę adsorpcji w worku próżniowym zasilaną przez masywną wodną pompę próżniową o mocy 5,5 kW. Zapewnia to lepsze ssanie w porównaniu ze standardowymi stołami, całkowicie zapobiegając przesuwaniu się szkła podczas obróbki.

---

Już dziś poproś o wycenę bezpośrednio z fabryki
