Фрези з ЧПУ для деревообробки: повний посібник із вибору правильного фрезера

Вибір правильної фрези з ЧПК є одним із найпрактичніших рішень, які щодня приймає деревообробна компанія чи компанія, що виготовляє вивіски. Долота, які ви вибираєте для певного матеріалу та операції, безпосередньо впливають на якість різання, обробку кромок, довговічність інструменту, навантаження на шпиндель та ефективність виробництва.

Багато власників фрезерів з ЧПК — особливо тих, хто новачок у цій технології — недооцінюють важливість вибору інструментів. Вони ретельно інвестують у потрібну машину, правильно налаштовують своє програмне забезпечення, а потім використовують насадку загального призначення, яка створює шорсткі краї, розриває поверхню ламінованих панелей або зношується через частину очікуваного терміну служби. Результатом є низька якість продукції, збільшення матеріальних відходів і вищі витрати на виробництво.

Цей посібник охоплює все, що потрібно знати компаніям, які займаються обробкою деревини та виготовленням вивісок, про фрези з ЧПК — основні типи, для чого призначено кожне з них, з якими матеріалами вони найкраще працюють і як вибрати правильне свердло для кожного застосування. Незалежно від того, чи ви ріжете панелі шафи на a 1325 фрезерний станок з ЧПУ по дереву , вирізає розмірні знаки на a 6090 Фрезерний верстат з ЧПК , або профільні акрилові букви для магазину вивісок, цей посібник допоможе вам досягти кращих результатів у будь-якій роботі.

Як працюють фрези з ЧПК: ключові поняття

Перш ніж порівнювати конкретні типи бітів, це допоможе зрозуміти ключові поняття, які визначають, як працює біт маршрутизатора.

1.1. Підрахунок канавок і очищення стружки

Канал . є ріжучою кромкою та каналом, який відводить стружку із зони різання Кількість канавок на долоті впливає на:

• Відстань від стружки — менша кількість канавок означає більші канали для стружки та кращу евакуацію стружки, що важливо для матеріалів, які утворюють велику стружку або потребують високої швидкості подачі

• Поверхнева обробка — Більша кількість канавок забезпечує більш гладку поверхню, оскільки кожна рифленість приймає меншу стружку за один оберт

• Швидкість подачі — Більша кількість канавок дозволяє вищі швидкості подачі при тому самому навантаженні стружки на рифлення

Для більшості видів деревообробки свердла з однією і двома канавками . найпоширенішими виборами є Для м’яких матеріалів і пластмас, де зазор для стружки має вирішальне значення, краще використовувати однозубчасті свердла. Свердла з двома канавками є стандартом для загальної обробки деревини.

1.2. Геометрія висоти, низу та стиснення

Напрям спіралі канавок визначає, як долото переміщує стружку та як це впливає на поверхні різу.

• Спіральний розріз — канавки спірально піднімаються вгору, витягуючи стружку з розрізу та від заготовки. Робить чисті надрізи на нижній стороні матеріалу, але може спричинити невеликі надриви на верхній поверхні ламінованих панелей. Відмінний відвід стружки робить свердла стандартним вибором для глибокого різання кишень і наскрізного різання твердої деревини та МДФ.

• Спіраль внизу — канавки спіралі вниз, штовхаючи стружку в розріз. Створює чистий край без сколів на верхній поверхні матеріалу, але може спричинити розрив нижньої поверхні та затримувати стружку в розрізі, виробляючи більше тепла. Найкраще використовувати для неглибоких поверхневих операцій, де якість обробки верхньої поверхні є пріоритетом.

• Компресійна спіраль — поєднує вирізану частину на кінчику з вирізаною частиною над нею. Вирізаний кінчик акуратно зрізає нижню поверхню, тоді як нижній виріз вище одночасно акуратно зрізає верхню поверхню. Ця геометрія створює чисті кромки без сколів на обох сторонах ламінованих панелей за один прохід, що робить її кращим вибором для МДФ з меламіновим покриттям і ламінованої ДСП у виробництві шаф.

Розуміння цієї геометрії має важливе значення для кожного, хто розрізає ламіновані листові матеріали. Використання наконечника на меламіновій дошці призведе до сколів верхньої поверхні. Використання компресійного біта повністю усуває цю проблему.

1.3. Ріжучий матеріал: твердий сплав проти HSS

Майже всі професійні фрези з ЧПУ, які використовуються в деревообробці, виготовляються з твердого сплаву або мають твердосплавні ріжучі кромки . Карбід значно твердіший і більш зносостійкий, ніж швидкорізальна сталь (HSS), що означає:

• Довший термін служби інструменту, особливо для абразивних матеріалів, таких як МДФ і ДСП

• Здатність працювати на вищих обертах шпинделя без втрати твердості

• Краще утримання кромки для чистішого різання протягом більш тривалого виробництва

Наконечники HSS дешевші, але зношуються набагато швидше в системах ЧПУ, де шпиндель безперервно працює на високій швидкості. Для будь-якого серйозного виробничого використання твердосплавні коронки є правильним вибором.

1.4. Діаметр хвостовика

Хвостовик — це циліндрична частина наконечника, яка утримується в цанговому патроні. Загальні діаметри хвостовика фрез з ЧПУ включають:

• 6 мм — звичайний для менших бітів і обробки дрібних деталей

• 8 мм — середнього класу, використовується для загальних деревообробних насадок

• 12 мм — стандарт для наконечників великого діаметру та важкого різання

• 1/4 дюйма (6,35 мм) і 1/2 дюйма (12,7 мм) — поширені на ринках Північної Америки

Завжди перевіряйте, чи діаметр хвостовика біта відповідає розміру цанги на шпинделі вашого верстата. Використання адаптера для запуску хвостовика невідповідного розміру зменшує жорсткість і може спричинити проблеми з вібрацією та точністю.

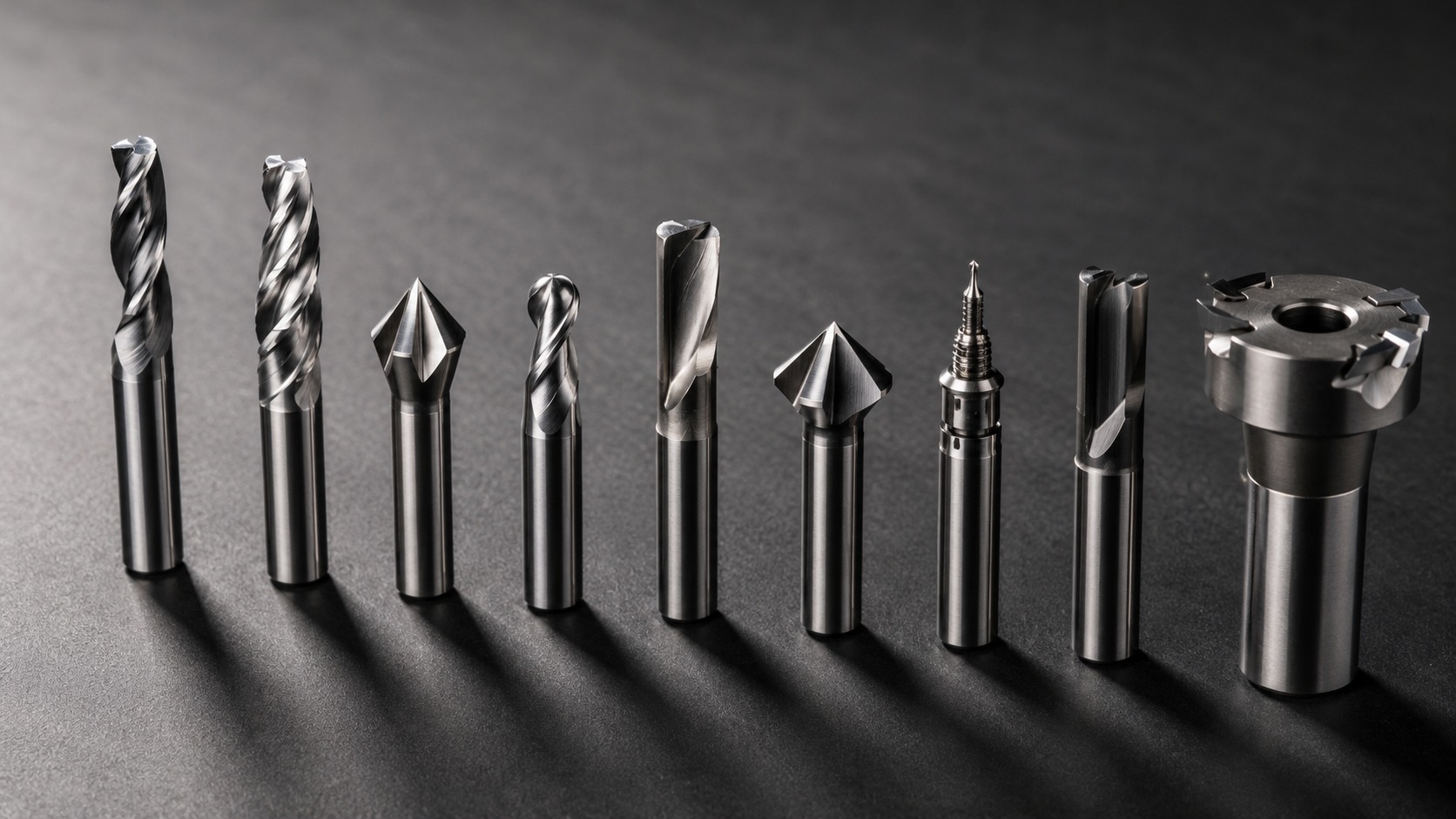

Основні типи фрез з ЧПК для деревообробки

2.1. Пряме спіральне долото

Спіральне свердло з прямим вирізом є найбільш часто використовуваним фрезерним свердлом загального призначення з ЧПК для деревообробки. Це стандартний вибір для наскрізного різання, різання кишень і профілювання в МДФ, фанері, твердій деревині та ДСП.

Кращі матеріали:

• МДФ

• фанера

• Масив дерева

• ДСП (неламінована)

• Плити хвойних і листяних порід

Типові застосування:

• Наскрізне різання форм панелей

• Кишеня для вбудованих елементів

• Фрезерування профілю на деталях з масиву деревини

• Загальні деревообробні операції, де обробка верхньої поверхні не є критичною

Переваги:

• Відмінна евакуація стружки

• Універсальний для широкого діапазону матеріалів і операцій

• Доступний у широкому діапазоні діаметрів і довжин різання

• Гарний термін служби інструменту в МДФ і фанері

Обмеження:

• Може спричинити невеликі розриви на верхній поверхні ламінованих панелей

• Не найкращий вибір для плит з меламіновим покриттям, де якість обробки верхньої поверхні має вирішальне значення

Для столичних майстерень і меблевих фабрик, які ріжуть необроблений МДФ і фанеру, спіральне свердло з прямим розрізом є робочою конячкою щоденного виробництва. Такі машини, як наші Фрезерний верстат з ЧПК для деревини 1325, який працює повними виробничими змінами, як правило, використовує розрізані спіральні свердла для більшості операцій різання панелей.

Рекомендовані початкові параметри для МДФ:

• Швидкість шпинделя: 18 000–22 000 об/хв

• Швидкість подачі: 4000–8000 мм/хв залежно від діаметра долота та глибини різання

• Глибина різання за прохід: 50–100% діаметра долота

2.2. Компресійна спіральна насадка

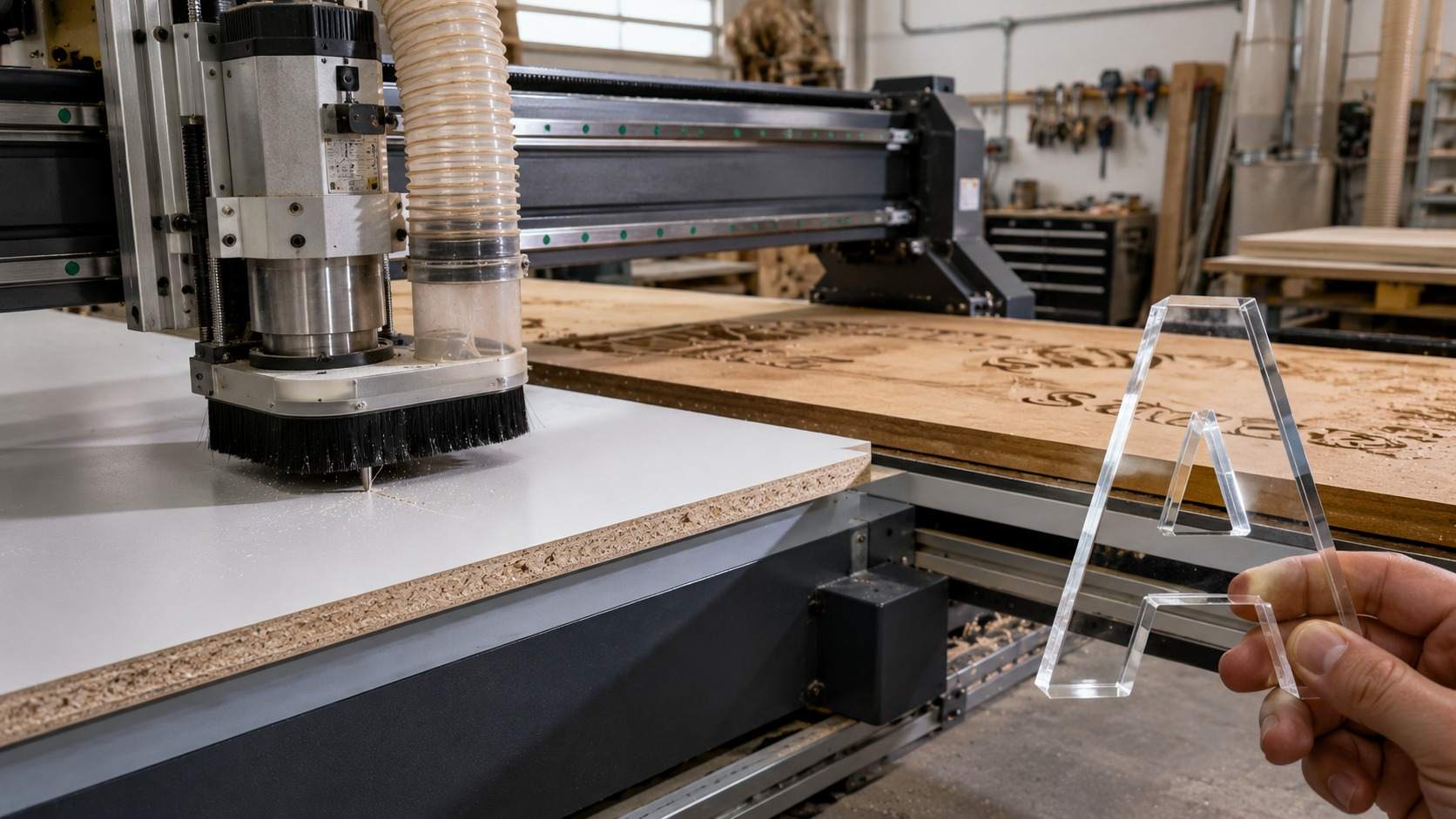

Компресійна спіральна насадка є найважливішою насадкою для виготовлення корпусів і меблів із використанням ламінованих листових матеріалів. Комбінована геометрія висхідного/нижнього різання створює чисті краї без сколів як на верхній, так і на нижній сторонах MDF з меламіновим покриттям, ламінованих ДСП і панелей з HPL-лицьовуванням за один прохід.

Кращі матеріали:

• МДФ з меламіновим покриттям

• ДСП з меламіновим покриттям

• Панелі, облицьовані HPL (ламінатом високого тиску).

• Фанера фанерована

• Будь-який ламінований листовий матеріал, де обидві сторони повинні бути без сколів

Типові застосування:

• Порізка корпусних панелей на меблевих фабриках

• Виготовлення корпусів гардеробних та кухонних шаф

• Розкрій ламінованих панелей для вітрини та внутрішнього оздоблення

• Будь-яка операція наскрізного різання, коли в готовому виробі видно обидві сторони матеріалу

Переваги:

• Чисті краї без сколів на обох сторонах за один прохід

• Усуває потребу у вторинній обробці країв ламінованих панелей

• Зменшує відходи матеріалу від подрібнених панелей

• Значно покращує якість виробництва корпусних і меблевих робіт

Обмеження:

• Дорожчі ніж стандартні бурові долота

• Потрібна правильна глибина різання, щоб одночасно задіяти верхню кінчик і нижню частину — надто дрібний різ не активує геометрію стиснення

• Не обов’язковий для неламінованих матеріалів

Важлива примітка щодо налаштування: геометрія стиснення працює належним чином лише тоді, коли глибина різання достатня для одночасного залучення верхньої секції верхньої частини та основної секції внизу. Для більшості компресійних наконечників це означає, що глибина різання має бути принаймні рівною довжині вирізаної частини наконечника — зазвичай 3–8 мм залежно від наконечника. Завжди перевіряйте специфікацію виробника щодо мінімальної глибини різання.

Для шафових магазинів за допомогою нашого 1325 фрезерний верстат з ЧПК для деревини для виробництва меламінових панелей, компресійна коронка є найважливішою інвестицією в інструмент для підвищення якості щоденного виробництва.

Рекомендовані початкові параметри для 18 мм ДСП:

• Швидкість шпинделя: 18 000–22 000 об/хв

• Швидкість подачі: 5000–10000 мм/хв

• Глибина різання: повна товщина за один або два проходи залежно від діаметра свердла

2.3. V-Bit (V-подібний паз)

V -подібна насадка прорізає V-подібну канавку на поверхні матеріалу. Це одне з найпоширеніших насадок у виготовленні знаків, декоративній обробці дерева та гравіювання. Кут V визначає характер різьбленої лінії.

Загальні кути V-біт:

• 30° — дуже тонка, глибока V-подібна канавка для детального гравіювання та тонкого напису

• 60° — найбільш часто використовуваний кут для V-подібного різьблення та написів

• 90° — ширша, менша V-подібна канавка для більших написів і декоративних ліній

• 120° — дуже широкий, неглибокий розріз, який використовується для зняття фасок і широких декоративних робіт

Кращі матеріали:

• МДФ

• Масив дерева

• піна HDU

• фанера

• ПВХ пінопласт

• Алюмінієва композитна панель (для гравірування поверхні)

Типові застосування:

• V-подібне різьблення та логотипи на табличках з дерева та МДФ

• Декоративне штрихове гравірування на меблевих панелях

• Зняття фасок на дверцятах і панелях шаф

• Створення V-подібних ліній згину в алюмінієвій композитній панелі для виготовлення коробки та панелі

• Гравірування деталей поверхні на панелях дисплея

Переваги:

• Створює чіткі, чисті гравіровані написи та декоративні лінії

• Різна глибина різу автоматично підлаштовується під ширину літери, утворюючи природні звужені лінії, які виглядають як вирізані вручну

• Універсальний для багатьох матеріалів

• Доступний у широкому діапазоні кутів і стилів наконечників

Обмеження:

• Не підходить для операцій наскрізного різання або кишень

• Якість V-подібного різьблення значною мірою залежить від точності осі Z верстата — будь-яка зміна поверхні матеріалу вплине на постійність глибини різьблення.

Для вивіски магазинів за допомогою нашого 6090 CNC фрезер або 1325 Фрезер з ЧПК для виготовлення дерев’яних вивісок, 60° V-біт ​​зазвичай є найбільш часто використовуваним інструментом для гравірування. Програмне забезпечення CAM, таке як Vectric VCarve Pro, спеціально розроблене для створення V-подібних траєкторій інструменту, які повністю використовують переваги цієї геометрії долота.

Рекомендовані початкові параметри для МДФ:

• Швидкість шпинделя: 18 000–24 000 об/хв

• Швидкість подачі: 3000–6000 мм/хв

• Глибина різання: контролюється програмним забезпеченням траєкторії на основі буквеної геометрії

2.4. Насадка з кульковим носом

Наконечник із кульковим наконечником має напівсферичний ріжучий наконечник, який створює гладкі вигнуті поверхневі надрізи. Це стандартний інструмент для 3D-обробки поверхонь, рельєфного різьблення та будь-яких операцій, які вимагають гладкої вигнутої поверхні.

Кращі матеріали:

• МДФ

• Масив дерева

• піна HDU

• фанера

• М'які метали (з відповідними марками)

Типові застосування:

• 3D рельєфне різьблення для декоративних панно та вивісок

• Об’ємне напис і різьблене мистецтво

• Обробка поверхні проходить після чорнової обробки прямим свердлом

• Органічна обробка форм для деталей меблів та архітектурних елементів

• Різьблення декоративних полотен дверей шафи

Переваги:

• Створює гладку вигнуту поверхню

• Необхідний для 3D рельєфу та органічних форм

• Доступний у широкому діапазоні діаметрів для різних рівнів деталізації поверхні

• Наконечники з кульковим наконечником меншого діаметру створюють більш дрібні деталі поверхні; великі діаметри охоплюють площу швидше

Обмеження:

• Нижча швидкість знімання матеріалу, ніж прямі свердла — зазвичай використовуються для чистових проходів, а не для чорнової обробки

• Потрібне програмне забезпечення 3D CAM (наприклад, Vectric Aspire або Type3) для створення правильних 3D траєкторій

• Тонка робота з насадками малого діаметру вимагає низьких швидкостей подачі та кількох проходів

Вибір діаметра кулькового наконечника:

• 0,5–2 мм — дуже тонка деталізація поверхні, низька швидкість подачі, використовується для складної рельєфної роботи

• 3 мм–6 мм — стандартний діапазон для детального 3D-різьблення та роботи з розмірними знаками

• 8–12 мм — Швидше покриття площі для більших рельєфних панелей і архітектурного різьблення

Для підприємств, які використовують наш фрезерні машини з ЧПК для деревини для декоративного різьблення та 3D рельєфних робіт, набір кулькових біт діаметром 3 мм, 6 мм і 12 мм охоплює більшість застосувань від тонких деталей до обробки великих площ.

Рекомендовані початкові параметри для МДФ (фінішний прохід із кульковим носом 6 мм):

• Швидкість шпинделя: 18 000–22 000 об/хв

• Швидкість подачі: 2000–4000 мм/хв

• Перехід: 10–20% діаметра свердла для гладкої поверхні

2.5. Насадка O-подібна з однією канавкою (для акрилу та пластику)

Наконечник з O-подібним рифленням спеціально розроблений для різання акрилу (PMMA), ПВХ, полікарбонату та інших термопластичних матеріалів. Геометрія О-подібної канавки — єдиний великий заокруглений канал канавки — забезпечує максимальний зазор для стружки та запобігає накопиченню тепла, яке спричиняє плавлення та повторне зварювання пластмас позаду фрези.

Кращі матеріали:

• Акрил (PMMA)

• ПВХ пінопласт

• Полікарбонат

• PETG та інші термопласти

• М'який алюміній (відповідних марок)

Типові застосування:

• Акриловий виріз для канальних літер і вивісок з підсвічуванням

• Профілювання пінопласту ПВХ для вивісок

• Порізка акрилового листа для вітрин і торгового обладнання

• Профілювання полікарбонатних панелей

Переваги:

• Запобігає плавленню та повторному зварюванню термопластичних матеріалів

• Виготовляє чисті, поліровані краї акрилу

• Конструкція з одним канавкою максимізує зазор для стружки при високих швидкостях шпинделя

• Значно довший термін служби інструменту в пластмасі порівняно зі стандартними деревообробними насадками

Обмеження:

• Не призначений для деревини чи МДФ — геометрія оптимізована для пластику

• Для правильної роботи потрібна висока швидкість шпинделя та відповідна швидкість подачі

• Дорожче, ніж стандартні деревообробні свердла

Чому стандартні свердла для обробки дерева виходять з ладу в акрилі:

Стандартні наконечники з двома канавками не очищають стружку в акрилі досить швидко. Стружка знову розплавляється та приварюється до обрізаного краю, створюючи грубий, матовий вигляд замість чистого, полірованого краю. Геометрія О-подібної канавки вирішує цю проблему, забезпечуючи набагато більший канал для стружки, який видаляє матеріал перед тим, як він знову розплавиться.

Для вивісок магазинів порізка акрилу на нашому 6090 CNC фрезер або 1325 Фрезерний станок з ЧПК , свердло з O-подібним рифленням з одним рифленням не підлягає обговоренню для акрилових країв професійної якості.

Рекомендовані початкові параметри для акрилу 10 мм:

• Швидкість шпинделя: 18 000–24 000 об/хв

• Швидкість подачі: 2000–4000 мм/хв

• Глибина різу за один прохід: 2–4 мм

• Охолоджуюча рідина: для полегшення евакуації стружки рекомендується повітряне обдування

2.6. Спіральна насадка з прямим вирізом

Спіральне свердло з прямим різанням штовхає стружку в розріз, а не тягне її вгору. Це створює чисту кромку без відколів на верхній поверхні матеріалу, що робить її корисною для операцій, де якість обробки верхньої поверхні є пріоритетом.

Кращі матеріали:

• Шпонована фанера

• Панелі з масиву дерева

• Деревина м’яких порід, де відрив верхньої поверхні викликає занепокоєння

• Тонкі листові матеріали

Типові застосування:

• Неглибока поверхнева фрезерування, де критична обробка верхньої поверхні

• Фрезерування шпонованих панелей, де шпонована поверхня повинна залишатися без сколів

• Декоративна обробка поверхонь деталей меблів з масиву

Переваги:

• Чисте покриття верхньої поверхні без сколів

• Корисно для шпонованих матеріалів, де верхня поверхня є показовою

Обмеження:

• Погана евакуація стружки — стружка проштовхується в розріз, утворюючи тепло

• Не підходить для операцій глибокого наскрізного різання або кишень

• Може спричинити розрив нижньої сторони матеріалу

На практиці фрези використовуються рідше, ніж фрези або компресії у виробництві деревини. Для більшості застосувань, пов’язаних із ламінованими панелями, компресійне наконечник є кращим рішенням, оскільки він створює чисті краї на обох сторонах одночасно.

2.7. Свердло для наплавлення (фреза для плит)

Свердло для наплавлення , яке також називають різаком для спойлборда або фрезою, — це свердло великого діаметру, яке використовується для гладкої та рівної обробки поверхні спойлборда машини. Він не використовується для різання заготовок, але є важливим інструментом обслуговування будь-якого фрезерного верстата з ЧПК.

Типові застосування:

• Відновлення покриття спойлборда МДФ після того, як він був розрізаний під час виробництва

• Вирівнювання викривленої або нерівної поршневої дошки

• Підготовка свіжої поверхні спойлборда для використання на вакуумному столі

Чому обслуговування спойлборда має значення:

Спойлборд — це жертовний лист МДФ, який сидить на столі верстата та захищає поверхню столу під час операцій наскрізного різання. Згодом спойлборд накопичує лінії зрізу і стає нерівним. Нерівний спойлборд спричиняє нерівномірну глибину різання по аркушу, що впливає на якість краю та точність розмірів.

Регулярне відновлення поверхні фрезою для спойлінгу зберігає робочу поверхню рівною та забезпечує постійну глибину різання по всій робочій зоні машини.

Для машин, які використовуються у великосерійному виробництві шаф і панелей, таких як наші Фрезерний верстат з ЧПК для деревини 1325 — відновлення покриття спойлінгу слід регулярно виконувати як частину графіка технічного обслуговування машини. Щоб отримати докладніші відомості про найкращі методи обслуговування машини, перегляньте наш посібник Поради щодо обслуговування маршрутизатора з ЧПУ.

Рекомендовані параметри покриття спойлборда:

• Швидкість шпинделя: 12 000–18 000 об/хв

• Швидкість подачі: 4000–8000 мм/хв

• Глибина різання: 0,3–1,0 мм за прохід

2.8. Свердла для фрезерів з ЧПК

Фрезерні свердла з ЧПУ використовуються для свердління отворів під дюбелі, отворів під штифти полиць, отворів для петель і отворів для кріплення кулачкових замків у панелях шафи. На відміну від звичайних свердел, свердла фрезера з ЧПК розроблені для роботи на високій швидкості шпинделя фрезера з ЧПК.

Типові застосування:

• Свердління отворів під дюбелі для складання шафи

• Ряди отворів для штифтів полиць у бічних панелях шафи

• Свердління чашки петлі для прихованих петель

• Отвори для фіксації кулачкового замка та конфірмату

• Наскрізні отвори для проводки кабелю та обладнання

Типи свердел з ЧПУ:

• Свердла Brad Point — створюють чисті вхідні отвори з мінімальним розривом, бажано для видимих ​​поверхонь

• Спіральні свердла — свердління загального призначення, широко доступні зі стандартними діаметрами

• Насадки у стилі Форстнера — використовуються для отворів з плоским дном, таких як виїмки для петель

Важлива примітка щодо свердління за допомогою фрезера з ЧПК:

Стандартні фрезерні шпинделі з ЧПК розроблені для високошвидкісного ротаційного різання, а не для низьких швидкостей, які зазвичай використовуються для свердління. Під час свердління за допомогою фрезера з ЧПК використовуйте свердла, спеціально призначені для високошвидкісної роботи, і переконайтеся, що швидкість шпинделя та швидкість подачі відповідають діаметру свердла та матеріалу.

Для корпусних фабрик, які проводять спеціалізовані операції свердління, багатошпиндельна свердлильна головка або спеціальний лінійно-розточувальний верстат можуть бути більш ефективними, ніж використання основного фрезерного шпинделя з ЧПК для всіх робіт зі свердління.

2.9. Алмазне наконечник для гравірування

Алмазне наконечник не ріже — дряпає. Підпружинений алмазний наконечник тягнеться по поверхні матеріалу під контрольованим тиском, дряпаючи поверхневі покриття, відкриваючи підкладку під ним.

Кращі матеріали:

• Алюмінієва композитна панель (ACP/Dibond)

• Анодований алюміній

• Метали з покриттям

• Акрил з поверхневим покриттям

• Латунь і нержавіюча сталь (з відповідним наконечником)

Типові застосування:

• Гравірування тексту та логотипів на панелях знаків ACP

• Виготовлення тонкого гравіювання на металевих табличках і табличках

• Подряпини через анодовані алюмінієві покриття для декоративного ефекту

Переваги:

• Швидкість шпинделя не потрібна — алмазний наконечник тягнеться з будь-якою швидкістю

• Виробляє дуже високу стабільну якість лінії

• Відсутність утворення стружки чи пилу

• Тривалий термін служби, якщо наконечник не пошкоджений

Обмеження:

• Працює лише на матеріалах із чітким поверхневим покриттям або кольоровим контрастом

• Неможливо виконати гравірування змінної глибини

• Не підходить для операцій різання або профілювання

Вибір біта за матеріалом: короткий довідник

У цьому розділі наведено коротку довідкову інформацію щодо вибору правильного типу біта для найпоширеніших матеріалів фрезера з ЧПК у деревообробці та виготовленні вивісок.

3.1. МДФ (простий і вологостійкий)

МДФ дуже абразивний через вміст смоли. Твердосплавні насадки необхідні. Очікуйте, що термін служби інструменту у МДФ буде меншим, ніж у твердої деревини. Відведення пилу є критичним під час різання МДФ — дрібний пил становить значну небезпеку для здоров’я.

3.2. ДСП і МДФ з меламіновим покриттям

Компресійна насадка є основним інструментом для різання меламінових панелей. Використання свердла призведе до сколювання поверхні меламіну та виготовлення панелей, які потребують додаткової обробки або мають бути відбраковані.

3.3. Фанера (листяна та хвойна деревина)

Фанера добре ріжеться стандартними спіральними свердлами. Для шпонованої фанери, де обидві сторони повинні бути чистими, використовуйте компресійну насадку.

3.4. Тверда деревина (листяна та хвойна деревина)

Тверда деревина, як правило, менш абразивна, ніж МДФ, і забезпечує кращий термін служби інструменту. Напрям зерна впливає на якість зрізу — різання проти волокна може спричинити розрив у деяких видів. Перевірте швидкість і напрямок подачі на брухт перед запуском виробництва.

3.5. Акрил (PMMA)

Ніколи не використовуйте стандартні деревообробні свердла для різання акрилу у виробництві. Наконечник з однозубковим рифленням O-flate є правильним інструментом. Швидкість шпинделя має бути високою (18 000–24 000 об/хв), а швидкість подачі має бути від середньої до швидкої, щоб запобігти накопиченню тепла.

3.6. ПВХ пінопласт (Sintra/Forex)

Спінена ПВХ плита найкраще ріжеться на високій швидкості та швидкій подачі. Низькі швидкості подачі спричиняють плавлення на кромці різу. Скористайтеся гострим наконечником і замініть його, коли якість краю почне погіршуватися.

3.7. Алюмінієва композитна панель (ACP/Dibond)

ACP складається з двох тонких алюмінієвих оболонок, з’єднаних з поліетиленовим сердечником. Використовуйте насадки, призначені для композиційних матеріалів. Гострий інструмент важливий — тупі наконечники створюють надмірне тепло в алюмінієвій оболонці.

3.8. Піна HDU (уретан високої щільності)

Піна HDU чудово вирізає та створює дуже дрібні деталі поверхні. Висока швидкість шпинделя з легкими проходами дає найчистіші результати. Кілька фінішних проходів невеликим кульковим свердлом створюють гладку поверхню, яка потребує мінімальної ручної обробки.

Розуміння терміну служби біта та часу заміни

Навіть найкращі твердосплавні фрези з часом зношуються. Робота зношеного наконечника погіршує якість різання, збільшує навантаження на шпиндель і може пошкодити деталі. Знати, коли замінити насадку, так само важливо, як і знати, яку насадку використовувати.

4.1. Ознаки того, що деталь потребує заміни

• Шорсткі або нечіткі краї зрізу — ріжуча кромка вже недостатньо гостра для чистого зрізу

• Опік або опік на поверхні різу — свердло виділяє надмірне тепло через тьмяні краї

• Підвищений шум або вібрація шпинделя — зношене свердло створює нерівномірне зусилля різання, що викликає вібрацію

• Сколи на ламінованих поверхнях — компресійне наконечник, який раніше чисто різав, починає сколоти поверхню

• Знижена швидкість подачі, необхідна для підтримки якості — необхідність уповільнення для отримання прийнятних результатів є ознакою зносу долот

4.2. Фактори, що впливають на життя бітів

• Абразивність матеріалу — МДФ і ДСП мають високу абразивність через вміст смоли, а деталі зношуються швидше, ніж масивна деревина

• Параметри різання — робота з неправильною швидкістю шпинделя або швидкістю подачі прискорює знос

• Глибина різу — Надмірно глибокі різи за один прохід створюють більше навантаження на ріжучу кромку

• Евакуація стружки — поганий зазор для стружки призводить до повторного різання стружки, що прискорює знос кромок

• Стан цанги — зношена або брудна цанга, яка не утримує свердло концентрично, спричиняє вібрацію та передчасний знос

4.3. Очікуваний термін служби біта за матеріалом

Це приблизні вказівки — фактичний термін служби насадки суттєво залежить від параметрів різання, стану машини та якості насадки.

Поширені помилки при виборі біта та як їх уникнути

Помилка 1: використання свердла Upcut на панелях з меламіновим покриттям

Проблема: геометрія розрізу сколує поверхню меламіну, утворюючи панелі, які потрібно відкинути або потребують додаткової обробки.

Рішення: Використовуйте компресійне спіральне свердло для всіх операцій наскрізного різання MDF та ДСП з меламіновим покриттям.

Помилка 2: використання стандартного деревообробного свердла для акрилу

Проблема: стандартні насадки з двома канавками недостатньо швидко очищають стружку в акрилі. Стружка знову розплавляється та приварюється до обрізаного краю, утворюючи шорсткі, матові краї.

Рішення. Використовуйте насадку з O-подібним рифленням, спеціально розроблену для акрилу та пластику.

Помилка 3: надто низька швидкість подачі

Проблема: багато операторів зменшують швидкість подачі, думаючи, що це покращить якість різання. У більшості випадків занадто низька швидкість подачі спричиняє натирання свердла, а не різання, утворення тепла, прискорення зношування та погіршення якості поверхні.

Рішення: запустіть із рекомендованою швидкістю подачі для комбінації матеріалу та долота. Кожна флейта повинна мати правильну стружку, а не натирання.

Помилка 4: використання неправильного розміру цанги

Проблема: використання адаптера для свердла з невідповідним діаметром хвостовика зменшує жорсткість і викликає вібрацію, що впливає на якість різання та прискорює знос біта.

Рішення: використовуйте насадки з діаметром хвостовика, який відповідає цанговому затиску на вашому шпинделі. Якщо ви регулярно використовуєте біти з різними розмірами хвостовика, інвестуйте в правильну цангу для кожного розміру.

Помилка 5: не замініть зношені насадки досить швидко

Проблема: використання зношеного наконечника для економії грошей на інструментах фактично збільшує витрати на виробництво через низьку якість різання, відходи матеріалу та збільшення навантаження на шпиндель.

Рішення: регулярно контролюйте якість різання та замінюйте насадки до того, як якість погіршиться настільки, що утвориться брак.

Помилка 6: Ігнорування видалення стружки

Проблема: стружка, яку не видалено із зони різання, повторно ріже матеріал, виділяє тепло та прискорює знос долота. Це особливо часто трапляється під час різання глибоких кишень без належного видалення пилу.

Рішення: переконайтеся, що ваша система видалення пилу працює ефективно. Для операцій глибокого кишені краще використовувати траєкторію входу інструмента з нахилом, а не прямо вниз, що покращує відведення стружки.

Налаштування інструменту: найкраща продуктивність ваших насадок

6.1. Обслуговування цанги

Цанга — це компонент, який утримує хвостовик біта в шпинделі. Зношена, брудна або пошкоджена цанга може призвести до того, що свердло зміщується з центру, спричиняючи вібрацію, низьку якість різу та передчасний знос свердла.

• Регулярно чистіть цангу та конус цанги тканиною без ворсу

• Перевірте цангу на наявність зносу чи пошкодження та замініть її, якщо необхідно

• Ніколи не затягуйте гайку цанги занадто сильно — використовуйте правильний момент затягування, як зазначено виробником шпинделя

• Періодично замінюйте цанги, навіть якщо вони здаються неушкодженими — цанги поступово зношуються і з часом втрачають точність захоплення

6.2. Налаштування довжини інструменту

Точне налаштування довжини інструменту гарантує правильність глибини різання та точність опорної осі Z верстата. Більшість фрезерів з ЧПК використовують датчик довжини інструменту або ручну процедуру дотику для встановлення довжини інструменту.

• Точно встановіть довжину інструменту перед кожною роботою або після кожної зміни інструменту

• Якщо використовується шпиндель ATC, переконайтеся, що датчик довжини інструменту відкалібровано правильно

• Нерівномірна глибина різання по панелі часто спричинена неточним налаштуванням довжини інструменту, а не проблемою машини

6.3. Вибіг

Биття - це величина, на яку кінчик біта відхиляється від справжнього центру під час обертання шпинделя. Навіть невелике биття — лише 0,05 мм — може суттєво вплинути на якість різу, якість поверхні та термін служби насадки.

• Періодично перевіряйте биття шпинделя за допомогою циферблатного індикатора

• Зношений або пошкоджений підшипник шпинделя є найпоширенішою причиною надмірного биття

• Пошкоджена або зношена цанга також може спричинити биття, навіть якщо підшипник шпинделя в хорошому стані

Щоб отримати вказівки щодо обслуговування шпинделя та раннього виявлення проблем зі шпинделем, перегляньте нашу статтю Поради щодо обслуговування маршрутизатора з ЧПУ.

Створення практичного набору бітів для вашої програми

Замість того, щоб купувати насадки окремо за потреби, створіть практичний набір насадок для конкретного застосування, щоб гарантувати, що у вас завжди буде потрібний інструмент без надмірних запасів.

7.1. Стартовий набір насадок для виготовлення шаф

Цей комплект охоплює більшість операцій з різання панелей шафи, свердління фурнітури та обробки кромок для виробничого цеху з використанням 1325 фрезерний верстат з ЧПУ для деревини.

7.2. Стартовий набір бітів для виготовлення вивісок

Цей набір охоплює вирізання акрилових літер, V-подібне різьблення на дерев’яній вивісці, 3D-вимірну роботу на вивісці та гравіювання ACP для магазину вивісок за допомогою 6090 CNC фрезер або 1325 ЧПК фрезер.

7.3. Стартовий набір насадок для загальної деревообробки

Цей набір охоплює більшість операцій для звичайного деревообробного цеху, який виробляє суміш меблевих компонентів, декоративних панелей і деталей на замовлення.

Висновок

Вибір правильної фрези з ЧПК не є другорядною деталлю — це фундаментальна частина отримання незмінних результатів професійної якості від вашої машини. Правильне свердло для правильного матеріалу та роботи забезпечує чистіші зрізи, довший термін служби інструменту, менше відходів матеріалу та нижчі виробничі витрати з часом.

Основні принципи, про які слід пам’ятати:

• Використовуйте компресійні насадки для наскрізного різання панелей з меламіновим покриттям і ламінованих панелей

• використовуйте наконечники з O-подібними канавками з одним канавками Для різання акрилу та термопласту

• Використовуйте V-біти для вигравіруваних написів, різьблення знаків і декоративних ліній

• Використовуйте свердла з кульковим наконечником для 3D рельєфного різьблення та обробки гладких поверхонь

• Використовуйте спіральні свердла загального призначення для МДФ, фанери та масивної деревини

• Завжди використовуйте твердосплавні наконечники для виробничих робіт з ЧПУ

• Замініть біти до того, як вони зношаться настільки, що це вплине на якість друку

Якщо ви налаштовуєте новий Фрезерний верстат з ЧПК для виготовлення шаф, вивісок або звичайної деревообробки, інвестування в правильні інструменти з самого початку значно змінить ваші щоденні виробничі результати.

Щоб отримати відповіді на запитання щодо конфігурації машини, специфікацій шпинделя або сумісного інструменту для певних застосувань, перегляньте наш Категорія продукту фрезера з ЧПУ по дереву або зв'яжіться з нами , щоб отримати детальну інформацію про ваші матеріали та вимоги до виробництва. Наша команда може порадити як вибір машини, так і налаштування інструментів, які найкраще підходять для вашого застосування.

Часті запитання

Яка найкраща фреза з ЧПУ для різання МДФ?

Для звичайного МДФ стандартним вибором для наскрізного різання та різання кишень є спіральне твердосплавне свердло з двома канавками. Для MDF з меламіновим покриттям використовуйте компресійне спіральне свердло, щоб отримати краї без сколів на обох сторонах.

Яку фрезу слід використовувати для різання акрилу?

Використовуйте наконечник з O-подібним рифленням, спеціально розроблений для акрилу та пластику. Стандартні свердла для деревообробки не очищають стружку в акрилі досить швидко, що призводить до плавлення матеріалу та повторного зварювання на зрізаному краю.

Що таке компресійний біт і коли його слід використовувати?

Компресійне наконечник поєднує в собі вирізану секцію на кінчику з вирізаною секцією над нею, акуратно зрізаючи як верхню, так і нижню поверхні матеріалу одночасно. Це правильна насадка для різання ДСП з меламіновим покриттям, МДФ з меламіну та ламінованих панелей, де обидві сторони не повинні мати сколів.

Як довго служать фрези з ЧПУ?

Термін служби інструменту значно відрізняється в залежності від матеріалу, параметрів різання та якості коронки. У MDF якісне твердосплавне бурове свердло зазвичай вистачає на 15–30 годин роботи. У масивної деревини термін служби більший — 50–100 годин. Для акрилу з O-подібним наконечником очікуйте 30–60 годин. МДФ і ДСП є найбільш абразивними матеріалами і найшвидше зношуються біти.

Яка різниця між фрезами з вертикальним і нижнім різанням?

Свердло витягує стружку вгору та з розрізу, утворюючи чисті нижні краї, але потенційно надриваючи верхню поверхню. Свердло для опускання штовхає стружку вниз, утворюючи чисту верхню кромку, але погану евакуацію стружки. Для більшості деревообробних виробництв перевагу надають свердлам, що мають вивернуту форму, оскільки вони очищають від стружки. Для ламінованих панелей кращим рішенням є компресійні насадки.

Який розмір хвостовика мені потрібен для фрезера з ЧПК?

Розмір хвостовика має збігатися з цангою на шпинделі верстата. Загальні розміри: 6 мм, 8 мм і 12 мм на ринках метричної системи та 1/4 дюйма та 1/2 дюйма на ринках Північної Америки. Перш ніж замовляти насадки, перевірте характеристики шпинделя.

Налаштовуєте нову фрезерну машину з ЧПК і вам потрібна порада щодо інструментів?

Зв’яжіться з нашою командою та надайте детальну інформацію про ваші матеріали та вимоги до виробництва, і ми порекомендуємо правильну конфігурацію машини та налаштування інструментів для вашого застосування. Зв'яжіться з нами сьогодні.
