پروڈکٹ کا جائزہ

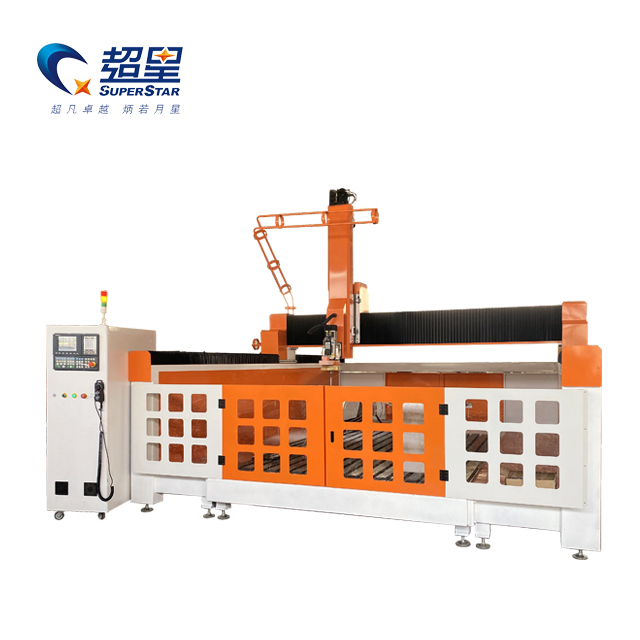

سپر اسٹار CX-2030 ( جنان جنشینگسنگ مشینری مینوفیکچر کمپنی، لمیٹڈ کے ذریعہ تیار کردہ ) یادگاری من گھڑت کاموں سے نمٹنے کے لیے تیار کیا گیا ہے۔ معیاری CNC راؤٹرز میں Z-axis کلیئرنس اور سختی کی کمی ہوتی ہے جو بڑے فوم بلاکس یا لکڑی کے بھاری سانچوں کو مل کرنے کے لیے درکار ہوتی ہے۔ CX-2030 ایک اونچی گینٹری کو ایک ہیوی ڈیوٹی بیڈ ڈھانچہ کے ساتھ ملا کر اس فرق کو پورا کرتا ہے۔
مربوط روٹری محور کا استعمال کرتے ہوئے، مشین جھاگ یا لکڑی کے بڑے بیلناکار بلاکس کو پکڑ سکتی ہے، مواد کو مسلسل گھومتی ہے جب کہ تیز رفتار تکلا پیچیدہ تفصیلات تراشتا ہے۔ اس سے مجسموں کو 'سلائسز' میں تراشنے اور انہیں ایک ساتھ چپکنے کی ضرورت ختم ہوجاتی ہے، ستونوں، مجسموں اور صنعتی پلگوں کے لیے کامل جسمانی اور تعمیراتی درستگی کو یقینی بناتا ہے۔
بنیادی فوائد
حقیقی 360-ڈگری 3D نقش و نگار: ہیوی ڈیوٹی روٹری ایکسس (سلنڈر) چوتھے محور کے طور پر کام کرتا ہے، ورک پیس کو مسلسل موڑتا ہے۔ یہ پیچیدہ 3D مجسموں، رومن کالموں اور ٹیبل پیڈسٹلز کی ہموار نقش و نگار کی اجازت دیتا ہے۔
صنعتی BT40 اسپنڈل: معیاری ER کولیٹ اسپنڈلز کے برعکس، ہائی ٹارک BT40 مین شافٹ بغیر کسی کمپن کے اضافی لمبی فوم کٹنگ بٹس اور بڑے قطر کے سرفیسنگ ٹولز کو محفوظ طریقے سے رکھتا ہے، جس سے مشینی وقت میں نمایاں کمی واقع ہوتی ہے۔
ہیوی ڈیوٹی ورک ٹیبل: ٹھوس اسٹیل پلیٹ یا کاسٹ آئرن پلیٹ فارم کے ساتھ دستیاب ہے۔ یہ بہت بڑا ساختی ماس ہارمونکس کو جذب کرتا ہے، جس سے مشین کو لکڑی کے گھنے سانچوں اور یہاں تک کہ ہلکے ایلومینیم کے سانچوں کو بغیر کسی چہچہاہٹ کے پروسیس کرنے کی اجازت ملتی ہے۔
ایلیویٹڈ Z-Axis کلیئرنس: خاص طور پر بڑے حجم کے مواد کے لیے ڈیزائن کیا گیا، ابھری ہوئی گینٹری آپریٹرز کو EPS/XPS فوم کے موٹے بلاکس اور ٹولنگ بورڈ کو بغیر کسی ٹول کے ٹکرانے کی اجازت دیتی ہے۔
تکنیکی پیرامیٹرز
فیچر |
تفصیلات |
ماڈل |
CX-2030 3D سلنڈر فوم اینگریونگ مشین |
ورکنگ ایریا (X, Y) |
2000mm × 3000mm (اختیاری 2040, 4060, 5080) |
Z-Axis سفر |
800 ملی میٹر - 1200 ملی میٹر |
روٹری محور (قطر x لمبائی) |
Φ 600mm × 3000mm |
تکلا کی قسم |
BT40 ہائی ٹارک سپنڈل (ہوا یا پانی ٹھنڈا) |
سپنڈل سپیڈ |
0 - 24,000 RPM (6000-10000 RPM فوم ملنگ کے لیے موزوں) |
مشین کا ڈھانچہ |
ہیوی ڈیوٹی ویلڈیڈ اسٹیل / کاسٹ آئرن پلیٹ فارم |
کنٹرول سسٹم |
[مثال کے طور پر، Syntec/NcStudio/Weihong 4-Axis] |
ڈرائیو سسٹم |
ہائی پاور AC سروو موٹرز (مثال کے طور پر، Yaskawa) |
ٹرانسمیشن (X, Y) |
صحت سے متعلق ہیلیکل ریک اور پنین |
ٹرانسمیشن (Z) |
تائیوان ٹی بی آئی ہائی پریسجن بال سکرو |
گائیڈ ریلز |
ہیوی ڈیوٹی اسکوائر لکیری ریل (تائیوان HIWIN/PMI) |
ورکنگ وولٹیج |
AC 380V/50HZ/3-فیز |
تفصیلی ترتیب
صنعتی سروو موٹرز (جیسے جاپان یاسکاوا) اور مماثل ریڈوسر سے لیس۔ یہ زیرو بیکلاش پوزیشننگ کی درستگی کو برقرار رکھتے ہوئے روٹری محور پر لکڑی کے بھاری لاگوں کو گھمانے کے لیے درکار بے پناہ ٹارک فراہم کرتا ہے۔
CNC کنٹرول سسٹم واضح طور پر 4 محور بیک وقت انٹرپولیشن کے لیے ڈیزائن کیا گیا ہے۔ یہ پاورمل یا ماسٹر کیم جیسے سافٹ ویئر سے تیار کردہ پیچیدہ 3D ٹول پاتھس کو پڑھتا ہے، جو آسانی سے نامیاتی منحنی خطوط اور گہرے انڈر کٹس کے ارد گرد ٹول کی رہنمائی کرتا ہے۔
گھسائی کرنے والی جھاگ جامد دھول کی وسیع مقدار پیدا کرتی ہے۔ مشین میں لکیری گائیڈز اور بال اسکرو پر مکمل طور پر بند ایکارڈین ڈسٹ کور موجود ہے، جو کھرچنے والے بننے کو روکتا ہے اور ٹرانسمیشن کے اجزاء کی عمر کو بڑھاتا ہے۔
قابل اطلاق صنعتیں اور مواد
تھیم پارکس اور فلم: دیوہیکل فوم پروپس، 3D کرداروں کے مجسمے، تھیٹر کے اسٹیج سیٹس، اور مصنوعی چٹان کی تشکیل۔
فاؤنڈری اور کاسٹنگ: لکڑی کے بھاری نمونوں کی مشینی، 'لوسٹ فوم' EPS مولڈز، اور انجن بلاکس اور مشینری کاسٹ کرنے کے لیے ٹولنگ بورڈ ماسٹرز۔
میرین اینڈ آٹو: فائبر گلاس بوٹ ہولز اور آٹو موٹیو اسٹائلنگ ماڈلز کے لیے ملنگ 1:1 اسکیل پلگ اور مولڈ۔
فن تعمیر: پیچیدہ 3D رومن کالم، بیلسٹرز، اور بیرونی آرکیٹیکچرل فوم ٹرم (EIFS) کو تراشنا۔
ہم آہنگ مواد: EPS، XPS، Polyurethane فوم، ٹولنگ بورڈ، رال، MDF، ٹھوس لکڑی، اور ہلکا ایلومینیم۔
سپر اسٹار CNC کا انتخاب کیوں کریں؟
بے مثال سختی: جب کہ کچھ حریف ہلکے وزن کے فوم کٹر بناتے ہیں، CX-2030 دھاتی کام کرنے والی مشین کی طرح بنایا گیا ہے۔ اس کی اسٹیل پلیٹ/ کاسٹ آئرن بیڈ اس بات کو یقینی بناتا ہے کہ گھنے، بھاری مواد کو تراشتے وقت یہ لچک نہیں پائے گا۔
قابل توسیع حل: اگر 2030 کا سائز کافی بڑا نہیں ہے، تو ہم کسی بھی پروجیکٹ کے پیمانے کو ایڈجسٹ کرنے کے لیے 2040، 4060، اور 5080 (5m x 8m) فارمیٹس میں اس عین مطابق فن تعمیر کو تیار کرتے ہیں۔
ماہرین کا انضمام: کئی دہائیوں کے تجربے کے ساتھ براہ راست مینوفیکچرر کے طور پر، ہم آپ کے CAM سافٹ ویئر کے لیے مکمل پوسٹ پروسیسر سپورٹ فراہم کرتے ہیں، اس بات کو یقینی بناتے ہوئے کہ آپ کی 3D فائلیں فزیکل نقش و نگار میں بالکل ترجمہ ہوں۔
اکثر پوچھے گئے سوالات (FAQ)
سوال: جب میں فلیٹ 2.5D نقش و نگار کرنا چاہتا ہوں تو کیا میں روٹری ڈیوائس کو ہٹا سکتا ہوں؟
A: ہاں۔ مشین کی ترتیب پر منحصر ہے، روٹری محور کو یا تو مین ٹیبل کے اوپر نصب کیا جا سکتا ہے (اور ضرورت نہ ہونے پر ہٹا دیا جاتا ہے) یا مشین کے کنارے نصب کیا جا سکتا ہے تاکہ یہ فلیٹ پینل کے کام میں کبھی مداخلت نہ کرے۔
سوال: مجھے فوم کے لیے کس قسم کے روٹر بٹس استعمال کرنا چاہیے؟
A: تیز فوم ملنگ کے لیے، ہم لمبے لمبے، 2-بانسری ہائی-سرپل کاربائیڈ اینڈ ملز کی تجویز کرتے ہیں۔ تقریباً 8,000 سے 10,000 RPM پر کام کرنا ہموار سطح کو ختم کرنے کے دوران گرمی کی تعمیر کو روکتا ہے۔
سوال: کیا یہ 3D ماڈلنگ سافٹ ویئر کے ساتھ آتا ہے؟
A: مشین جی کوڈ پر عمل کرتی ہے لیکن اسے پیدا نہیں کرتی ہے۔ آپ کو اپنے 3D ماڈل بنانے اور ٹول پاتھ بنانے کے لیے ایک 3D CAM سافٹ ویئر (جیسے Aspire، Powermill، یا Fusion 360) کی ضرورت ہوگی۔ ہمارا کنٹرولر تمام معیاری G-code پیدا کرنے والے سافٹ ویئر کے ساتھ مطابقت رکھتا ہے۔
بڑے پیمانے پر 3D آئیڈیاز کو زندہ کریں۔
اپنی پیداواری صلاحیتوں کو محدود کرنا بند کریں۔ کی ہیوی ڈیوٹی درستگی میں اپ گریڈ کریں سپر اسٹار CX-2030 3D سلنڈر فوم اینگریونگ مشین .
[آج اپنی مرضی کے مطابق فیکٹری کوٹ کی درخواست کریں ]
