Superster 5+1 vyfassige klipbrugsnysaag

Produk Oorsig

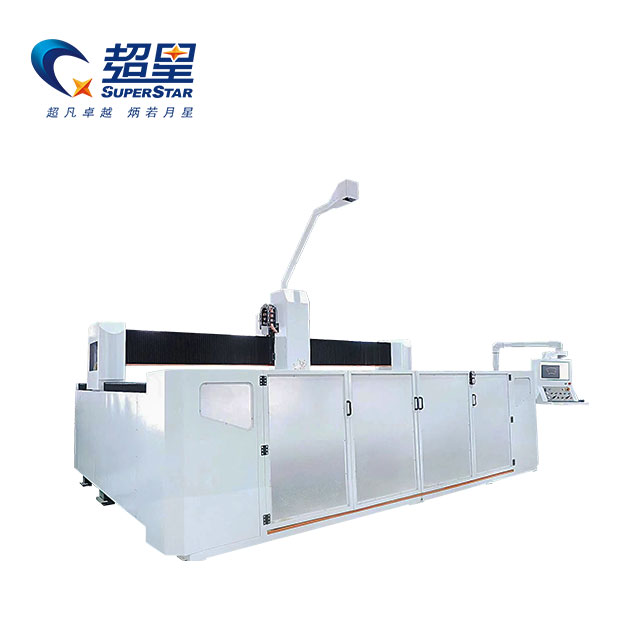

Die Superstar 5+1 vyfassige brugsaag (vervaardig deur Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) verteenwoordig die toppunt van moderne klipvervaardiging. Tradisionele klipsnywerk vereis verskeie masjiene om 'n plaat te grootte, sinkgate te sny en die rande te poets. Die '5+1'-stelsel integreer al hierdie funksies in 'n enkele, hoë-doeltreffendheid werkstasie.

Die masjien weeg 'n massiewe 4 000 KG en is gebou op 'n soliede, naatloos gelaste staalbed wat streng verouderingsbehandeling en hoëtemperatuurbespuiting ondergaan het om roes in nat omgewings te voorkom. Die hele raam is presies gemaal deur 'n groot 5-as-portaal-freesmasjien om te verseker dat die leirelings perfek in lyn is. Dit waarborg vibrasievrye stabiliteit wanneer dik, digte klipplate gesny word.

Kernvoordele

• Ware 5-as artikulasie: Die snykop kan 'n volle 360 ​​grade swaai en enige plek van 0 tot 90 grade kantel. Dit maak voorsiening vir reguit snitte, dwarssnitte, geboë kontoere, en perfekte 45-grade versteksnitte vir naatlose waterval countertop-rande.

• Die '+1' Spil Voordeel: Benewens die massiewe 15KW saaglemmotor, beskik die kop oor 'n geïntegreerde 7,5KW (24 000 RPM) klipspesifieke spil. Nadat die saaglem die hoofsnitte gemaak het, skakel die masjien outomaties oor na die spilroeteerpunt om vierkantige sinkgate, ronde kraangate te boor en interne hoeke te frees.

• Hidrouliese kantel-laaitafel: Om 'n swaar granietblad op 'n plat tafel te laai is gevaarlik en moeilik. Die CX-3220 beskik oor 'n 85-grade hidrouliese flaptafel, wat operateurs in staat stel om die klip veilig teen die tafel te leun voordat dit in 'n plat snyposisie sak.

• Intelligente Visie-stelsel: Toegerus met 'n gespesialiseerde CNC-industriële kamera en die Shanghai Weihong-beheerstelsel. Die masjien kan outomaties die uitleg (nes) van die snitte op die blad optimaliseer om klipopbrengs te maksimeer, en suigkoppe gebruik om gesnyde stukke outomaties uit die pad te skuif vir daaropvolgende passe.

Tegniese parameters

Kenmerk	Spesifikasie
Model	CX-3220 (5+1 vyfassige brugsaag)
Verwerkingsgrootte (X/Y)	3200 mm (horisontaal) × 2000 mm (vertikaal)
Snydikte	Binne 50 mm
Saaglem deursnee	350 mm
Saagbladmotor	15KW spesiale snymotor (waterdig)
Freesspilmotor	7.5KW klipspesifieke spil (24 000 RPM)
Hoofrotasiehoek	0 - 360 grade
Kop kantelhoek	0 - 90 grade
Platform flap hoek	0 - 85 grade (hidroulies)
Beheerstelsel	Intelligente 5+1-stelsel (Sjanghai Weihong)
Transmissiemodus	High-Wear Square Rail + Ingevoerde balskroef
Sny spoed	1 - 2500 mm/min (Waie volgens klipdikte)
Visie sisteem	Spesiale CNC industriële kamera
Masjien gewig	4000 KG
Afmetings (L×B×H)	6100 mm × 3230 mm × 2530 mm

Gedetailleerde komponentanalise

• Hoë-presisie dryfstelsel:

Sleutelonderdele word aangedryf deur hoë-presisie servokontroles, terwyl die hoekkantelmeganisme 'n hoë-wringkrag servomotor en 'n hol verkleiner op die C-as gebruik. Dit verseker dat die swaar snykop stop en sluit in die presiese graad wat nodig is vir komplekse versteksnitte.

• Robuuste balskroef-oordrag:

Anders as standaardmasjiene, gebruik dit ingevoerde hoë-presisie-kogelskroewe wat hoë hittebehandeling ondergaan het, wat hulle uiters slytbestandig maak teen die skuurklipmis wat tydens die natsnyproses geskep word.

• Outomatiese smering:

Beskik oor 'n outomatiese olie-inspuiting en smeerstelsel, wat verseker dat alle bewegende dele behoorlik gesmeer bly, wat operateur se onderhoudsvereistes drasties verminder.

Toepaslike nywerhede en materiale

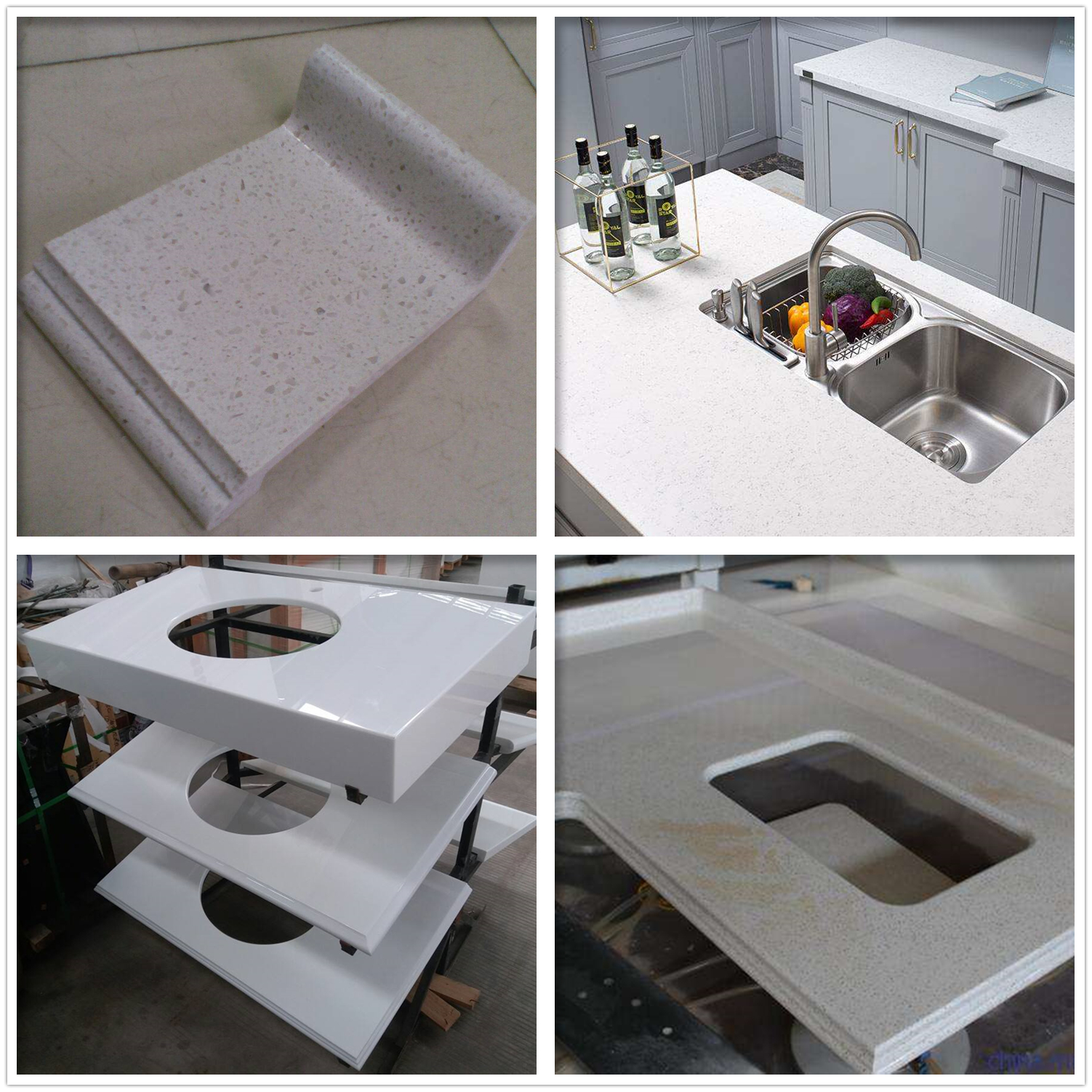

• Kombuis- en bad-aanrechtblaaie: Outomatiese sny, sinkgat-roetering en randprofiele vir graniet- en kwarts-kombuiseilande en badkamerwasbakke.

• Argitektoniese klipelemente: Sny komplekse geboë traptrappe, kaggelmantels en dekoratiewe klipfasades.

• Teëls en vloere: Hoëspoed, hoë-opbrengs grootte van grootformaat gesinterde klip en porselein rotsplate.

• Versoenbare materiale: graniet, marmer, kwarts, kunsmatige klip, gesinterde klip (rotsplaat) en leiklip.

Waarom Superstar CNC kies?

• Alles-in-een doeltreffendheid: Die 5+1-konfigurasie elimineer die behoefte om 'n swaar plaat van 'n brugsaag na 'n aparte CNC-roeteerder te skuif. Die masjien sny die blad, boor die kraangate en frees die wasbakuitsny in een deurlopende program.

• Geoptimaliseerde opbrengs: Die aanboordkamera en intelligente uitlegsagteware verseker dat jy die absolute meeste uit elke duur marmerplaat kry, wat materiaalvermorsing drasties verminder.

Gereelde Vrae (Gereelde Vrae)

V: Kan hierdie masjien 'n 45-grade verstek sny vir watervalrande?

A: Ja. Die snykop kantel na enige hoek tussen 0 en 90 grade. Jy kan presiese 45-grade versteksnitte programmeer vir naatlose valrand (waterval) toonbankinstallasies.

V: Wat is die maksimum dikte van klip wat dit kan sny?

A: Deur die standaard 350 mm deursnee saaglem te gebruik, kan die masjien klipplate tot 50 mm (ongeveer 2 duim) dik gemaklik sny.

V: Benodig dit 'n aparte rekenaar om die snitte te programmeer?

A: Nee. Die Shanghai Weihong intelligente beheerstelsel stel operateurs in staat om data en programsnitte direk op die masjien se bedryfstelsel-koppelvlak te verander.

---
