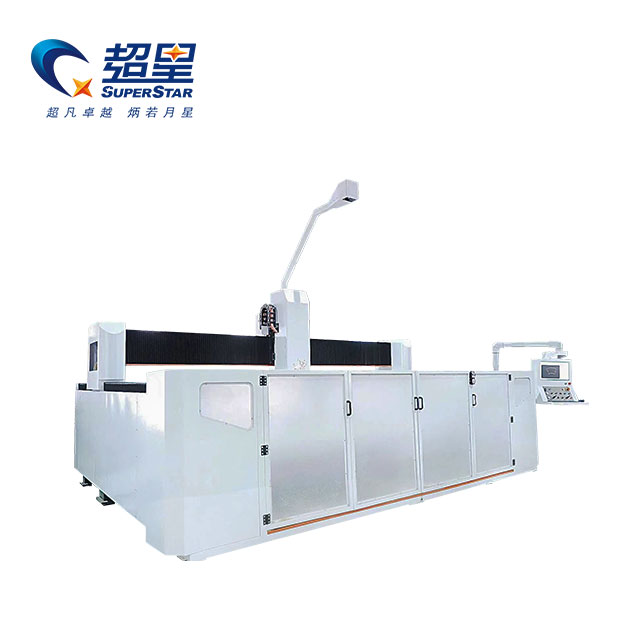

Superstar 5+1 Gergaji Pemotong Jembatan Batu Lima Sumbu

Ikhtisar Produk

( Gergaji Jembatan Lima Sumbu Superstar 5+1 diproduksi oleh Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) mewakili puncak fabrikasi batu modern. Pemotongan batu tradisional memerlukan banyak mesin untuk mengukur lempengan, memotong lubang wastafel, dan memoles bagian tepinya. Sistem '5+1' mengintegrasikan semua fungsi ini ke dalam satu stasiun kerja berefisiensi tinggi.

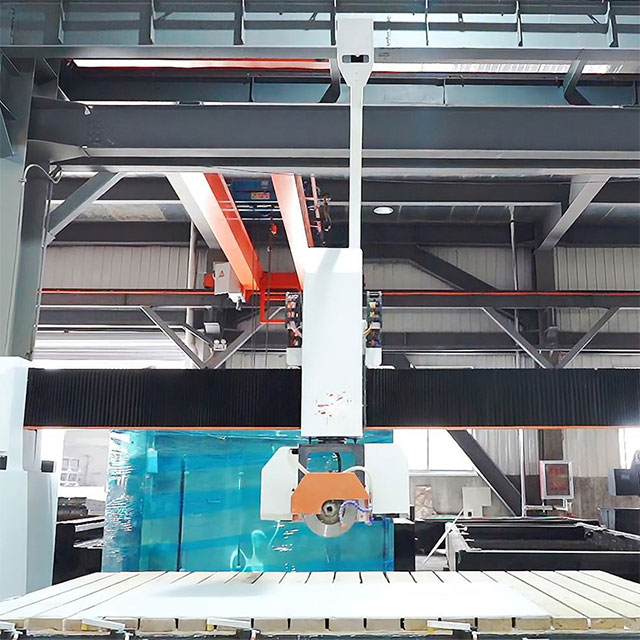

Dengan berat 4.000 KG, alat berat ini dibuat di atas alas baja kokoh yang dilas mulus yang telah mengalami perawatan penuaan yang ketat dan penyemprotan suhu tinggi untuk mencegah karat di lingkungan basah. Seluruh rangka digiling secara presisi oleh mesin gantry milling 5 sumbu besar untuk memastikan rel pemandu sejajar sempurna. Hal ini menjamin stabilitas bebas getaran saat mengiris lempengan batu yang tebal dan padat.

Keuntungan Inti

• Artikulasi 5 Sumbu Sejati: Kepala pemotong dapat berayun 360 derajat penuh dan miring dari 0 hingga 90 derajat. Hal ini memungkinkan pemotongan lurus, pemotongan silang, kontur melengkung, dan pemotongan mitra 45 derajat yang sempurna untuk tepi meja air terjun yang mulus.

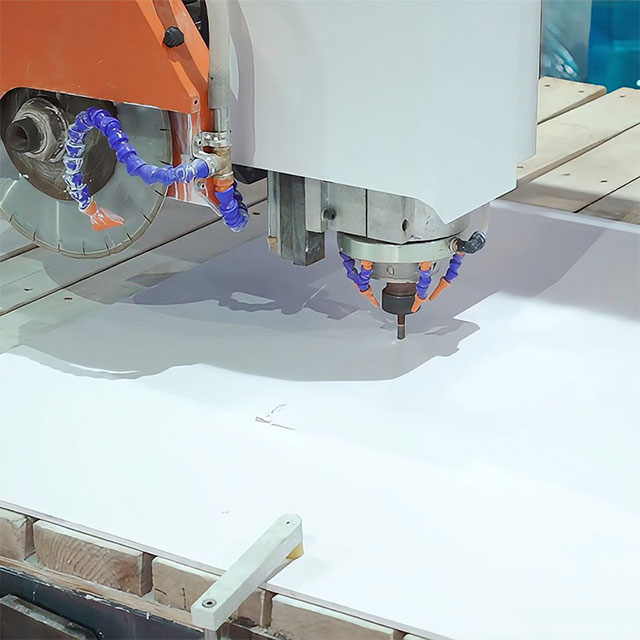

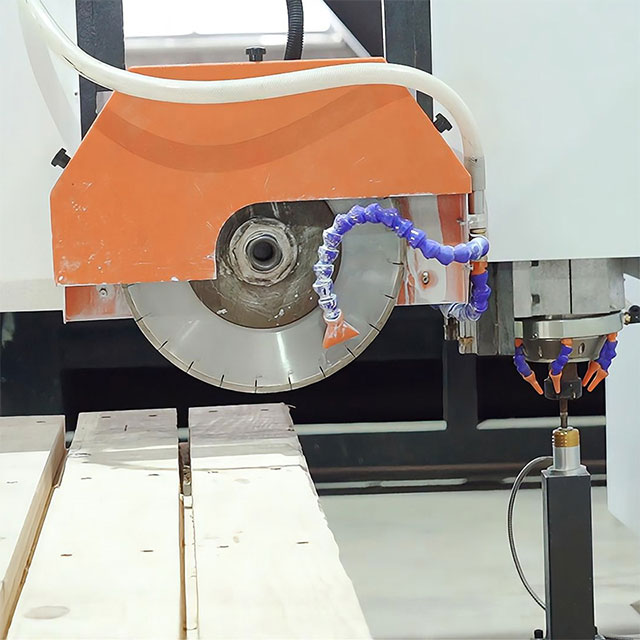

• Keuntungan Spindel '+1': Selain motor mata gergaji 15KW yang besar, kepala ini dilengkapi spindel khusus batu 7,5KW (24.000 RPM) yang terintegrasi. Setelah mata gergaji melakukan pemotongan utama, mesin secara otomatis beralih ke mata bor spindel untuk mengebor lubang wastafel persegi, lubang keran bundar, dan sudut internal penggilingan.

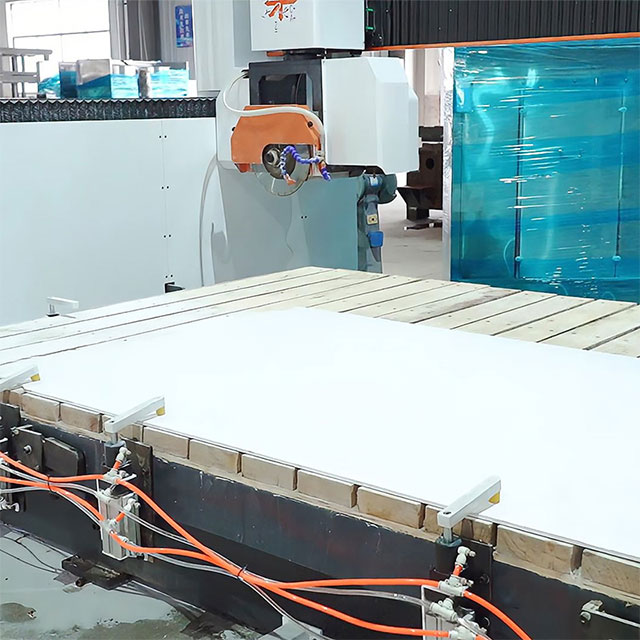

• Meja Pemuatan Kemiringan Hidraulik: Memuat lempengan granit yang berat ke meja datar berbahaya dan sulit. CX-3220 dilengkapi dengan meja penutup hidraulik 85 derajat, yang memungkinkan operator menyandarkan batu dengan aman ke meja sebelum diturunkan ke posisi pemotongan datar .

• Sistem Penglihatan Cerdas: Dilengkapi dengan kamera industri CNC khusus dan sistem kontrol Shanghai Weihong. Mesin dapat secara otomatis mengoptimalkan tata letak (bersarang) potongan pada pelat untuk memaksimalkan hasil batu, dan menggunakan mangkuk penghisap untuk secara otomatis memindahkan potongan potongan agar tidak menghalangi lintasan selanjutnya.

Parameter Teknis

Fitur	Spesifikasi
Model	CX-3220 (Gergaji Jembatan Lima Sumbu 5+1)
Ukuran Pemrosesan (X / Y)	3200 mm (Horizontal) × 2000 mm (Vertikal)
Ketebalan Pemotongan	Dalam jarak 50 mm
Diameter Mata Gergaji	350mm
Motor Mata Gergaji	Motor Pemotong Khusus 15KW (Tahan Air)
Motor Spindel Penggilingan	Spindel Khusus Batu 7,5KW (24.000 RPM)
Sudut Rotasi Kepala	0 - 360 Derajat
Sudut Kemiringan Kepala	0 - 90 Derajat
Sudut Tutup Platform	0 - 85 Derajat (Hidrolik)
Sistem Pengendalian	Sistem Cerdas 5+1 (Shanghai Weihong)
Modus Transmisi	Rel Persegi Tahan Aus + Sekrup Bola Impor
Kecepatan Pemotongan	1 - 2500 mm/mnt (Bervariasi berdasarkan ketebalan batu)
Sistem Visi	Kamera Industri CNC Khusus
Berat Mesin	4000kg
Dimensi (P×L×T)	6100 mm × 3230 mm × 2530 mm

Analisis Komponen Terperinci

• Sistem Penggerak Presisi Tinggi:

Bagian-bagian penting digerakkan oleh kontrol servo presisi tinggi, sedangkan mekanisme kemiringan sudut menggunakan motor servo torsi tinggi dan peredam berongga pada sumbu C. Hal ini memastikan bahwa kepala pemotongan yang berat berhenti dan terkunci pada tingkat yang tepat yang diperlukan untuk pemotongan mitra yang rumit.

• Transmisi Sekrup Bola yang Kuat:

Tidak seperti mesin standar, mesin ini mengadopsi sekrup bola presisi tinggi impor yang telah mengalami perlakuan panas tinggi, menjadikannya sangat tahan aus terhadap bubur batu abrasif yang tercipta selama proses pemotongan basah.

• Pelumasan Otomatis:

Dilengkapi sistem injeksi dan pelumasan oli otomatis, memastikan semua komponen bergerak tetap terlumasi dengan baik, sehingga mengurangi kebutuhan perawatan operator secara drastis.

Industri & Bahan yang Berlaku

• Meja Dapur & Kamar Mandi: Pemotongan otomatis, perutean lubang wastafel, dan pembuatan profil tepi untuk meja dapur granit dan kuarsa serta meja rias kamar mandi.

• Elemen Batu Arsitektur: Memotong tapak tangga melengkung yang rumit, perapian, dan fasad batu dekoratif.

• Ubin & Lantai: Pelat batu sinter dan batu porselen format besar dengan ukuran hasil tinggi dan berkecepatan tinggi.

• Bahan yang Kompatibel: Granit, Marmer, Kuarsa, Batu Buatan, Batu Sinter (Pelat Batu), dan Batu Tulis.

Mengapa Memilih Superstar CNC?

• Efisiensi All-in-One: Konfigurasi 5+1 menghilangkan kebutuhan untuk memindahkan pelat berat dari gergaji jembatan ke router CNC terpisah. Mesin memotong pelat, mengebor lubang keran, dan menggiling potongan wastafel dalam satu program berkelanjutan.

• Hasil yang Dioptimalkan: Kamera onboard dan perangkat lunak tata letak yang cerdas memastikan Anda mendapatkan hasil maksimal dari setiap lempengan marmer yang mahal, sehingga secara drastis mengurangi limbah material.

Pertanyaan yang Sering Diajukan (FAQ)

T: Dapatkah mesin ini memotong mitra 45 derajat untuk tepi air terjun?

J: Ya. Kepala pemotongan dimiringkan ke sudut mana pun antara 0 dan 90 derajat. Anda dapat memprogram pemotongan mitra 45 derajat yang presisi untuk pemasangan meja tepi jatuh (air terjun) yang mulus.

Q: Berapa ketebalan maksimum batu yang dapat dipotong?

J: Dengan menggunakan mata gergaji standar berdiameter 350 mm, mesin ini dapat dengan nyaman memotong lempengan batu setebal 50 mm (kira-kira 2 inci).

T: Apakah diperlukan komputer terpisah untuk memprogram pemotongan?

J: Tidak. Sistem kontrol cerdas Shanghai Weihong memungkinkan operator memodifikasi data dan pemotongan program secara langsung pada antarmuka sistem operasi alat berat.

---
