Produktoversigt

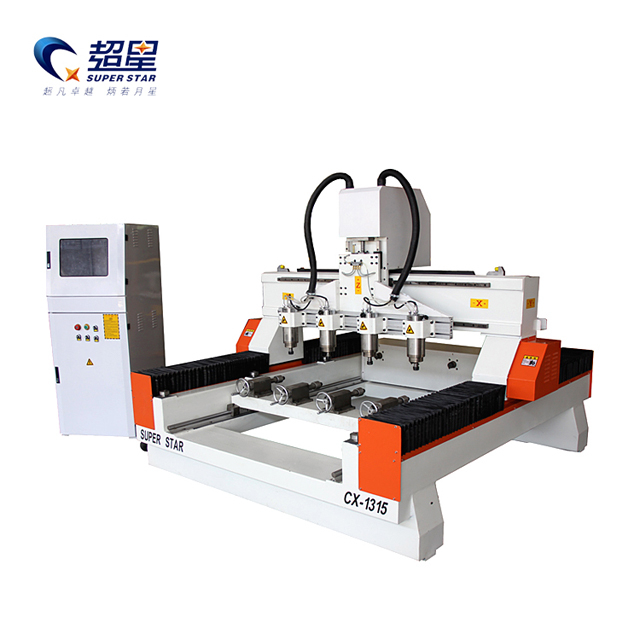

Superstar Fire Head Cylindrical Engraving Machine (fremstillet af Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) løser den primære flaskehals i arkitektonisk træbearbejdning og fremstilling af reliefmøbler. Udskæring af komplekse 3D-cylindre – såsom udsmykkede trappegelændere eller menneskelige figurskulpturer – på en drejebænk med enkelt hoved er ekstremt tidskrævende.
Denne maskine multiplicerer dit output med fire. Med fire dedikerede roterende akser, der fungerer i perfekt synkronisering, bærer portalen fire uafhængige spindler, der udfører nøjagtig den samme 360-graders værktøjsbane samtidigt. De integrerede støbejerns sideplader og stærkt svejset stålseng gennemgår strenge højtemperaturhærdnings- og ældningsbehandlinger. Denne massive strukturelle stivhed absorberer de intense rotationsvibrationer, der genereres ved skæring af tæt hårdttræ, hvilket sikrer, at alle fire færdige stykker kommer frem med glasglat præcision.
Kerne fordele
4x produktionsmultiplikator: Ved at køre fire spindler og fire roterende patroner samtidigt, reducerer maskinen produktionstiden med 75 %, hvilket gør den yderst rentabel til masseproduktion af identiske cylindriske komponenter.
Ægte 360° 4-akset udskæring: De synkroniserede roterende akser roterer træet kontinuerligt, mens X-, Y- og Z-akserne bevæger sig, hvilket giver mulighed for indviklede underskæringer og dybe 3D-relieffer, som standard flatbed-maskiner ikke kan opnå.
Heavy-Duty Drejebænk: Hele sengen er ældningsbehandlet, og alle jernstøbegods er quenched og forstærket. Dette forhindrer enhver deformation under den tunge belastning af fire roterende massive træstammer.
High-Speed Processing: Ved at bruge en borddrevet køretilstand og højhastighedsmotorer opnår maskinen hurtige behandlingshastigheder, hvilket dramatisk reducerer cyklustider for komplekse 3D-geometrier.
Tekniske parametre
Feature |
Specifikation |
Model |
Cylindrisk graveringsmaskine med fire hoveder |
Antal spindler |
4 uafhængige ledere |
Antal roterende akser |
4 synkroniserede patroner |
Spindel type |
Vandkølede spindler (f.eks. 2,2KW / 3,0KW) |
Spindelhastighed |
0 - 24.000 RPM/min |
Kontrolsystem |
DSP / NC Studio (4-akset) |
Drivmotorer |
Højhastigheds stepper / servo |
Smitte |
Tandstang (X/Y), TBI kugleskrue (Z) |
Styreskinner |
Taiwan højpræcision firkantet lineær guide |
Behandlingshastighed |
10m - 20m/min |
Softwarekompatibilitet |
Ucancam / ArtCAM / Type3 |
Arbejdsspænding |
AC 380V / 50Hz / 3-faset |
Detaljeret komponentanalyse
3D roterende udskæring kræver ofte, at maskinen kører i mange sammenhængende timer. De fire vandkølede spindler giver overlegen varmeafledning sammenlignet med luftkølede alternativer, hvilket forhindrer motorudbrænding under lange udskæringscyklusser.
Det tunge portal kører på premium Taiwan firkantede styreskinner. Disse skinner har en stor kontaktflade og stærk bæreevne, hvilket sikrer høj præcision og lang levetid, selv ved aggressive dyksnit i tæt træ.
De fire tailstocks og patroner er mekanisk justeret og drevet af synkroniserede motorer. Dette garanterer, at en 15-graders rotation på spindel #1 er nøjagtig en 15-graders rotation på spindel #4, hvilket sikrer perfekt afstemte møbelsæt.
Gældende industrier og materialer
Reliefmøbelindustri: Masseproducerer identiske dekorative møbelben, prægede sengestolper og komplekse bordsokler.
Arkitektonisk træbearbejdning: Præcisionsudskæring af matchende trappegelændere, balustre og massive dekorative træsøjler (dragesøjler).
Kunst og håndværk: 360° skulptur af menneskelige figurer, Buddha-statuer og specialfremstillet træhåndværk.
Kompatible materialer: Massive træplader, MDF, bambus, akryl og højdensitetsskum.
Hvorfor vælge Superstar CNC?
Specialbygget teknik: Montering af fire motorer og fire roterende akser kræver overlegen strukturel justering. Vores fabrik anvender 5-akset portalfræsning for at sikre, at styreskinnerne er perfekt parallelle, hvilket forhindrer portalen i at binde sig.
Skalerbar tilpasning: Som den direkte producent kan vi tilpasse den roterende diameter (f.eks. 200 mm, 300 mm) og forarbejdningslængden (f.eks. 1200 mm, 1500 mm) til perfekt at matche den specifikke størrelse af din fabriks træprodukter.
Global eksportsupport: Vi leverer omfattende engelske betjeningsvejledninger, videotutorials og dedikeret fabriksdirekte support for at sikre, at din 4-aksede maskine kører rentabelt fra dag ét.
Ofte stillede spørgsmål (FAQ)
Q: Har jeg brug for speciel software til at køre en 4-akset cylindrisk maskine?
A: Ja. Du skal bruge CAM-software, der er i stand til at generere 4-aksede roterende værktøjsbaner (eller vikle 3D-vektorer omkring en cylinder), såsom ArtCAM, Type3 eller specialiserede versioner af Aspire og Ucancam.
Q: Kan jeg køre kun en eller to spindler, hvis jeg ikke har brug for fire stykker?
A: Ja. Styresystemet giver dig mulighed for at slukke for individuelle spindler. Hvis du kun skal skære to balustre, kan du læsse træ i to patroner, tænde for to spindler, og maskinen vil behandle dem normalt.
Q: Hvordan håndterer maskinen støv med fire bits, der skærer på én gang?
A: Maskinen kan udstyres med en specialiseret støvopsamlingshætte med flere porte, der omgiver hver spindel, og tilsluttes et industrielt vakuumsystem med høj kapacitet for at udvinde den enorme mængde træflis, der genereres under roterende skrubbearbejdning.
