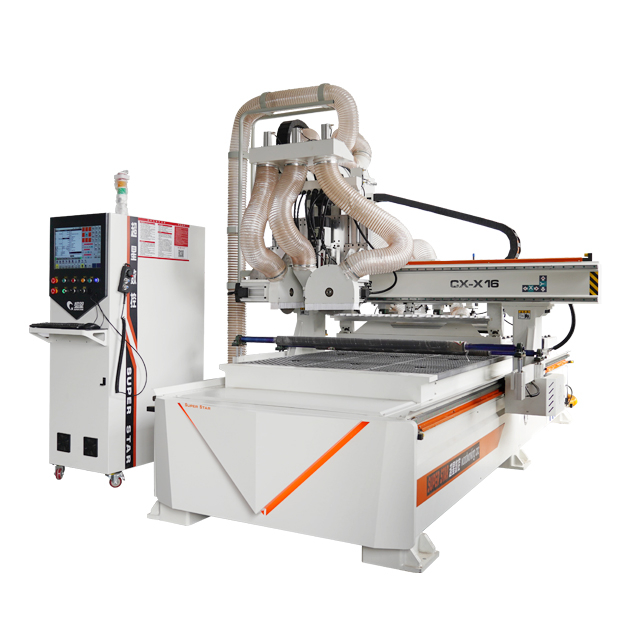

Superstar X16 ATC CNC-fræser med savblad og inline-værktøjsskift

Produktoversigt

Superstar X16 ATC CNC-routeren (fremstillet af Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) er eksplicit designet til at eliminere flaskehalsene ved traditionel panelbehandling. Standard CNC-fræsere bruger overfræsere til at lave lange, lige snit - en proces, der er relativt langsom og skaber for meget støv. X16 løser dette ved at tilføje en uafhængig 7,5KW savklingespindel sammen med hovedspindelen på 9KW ATC. Dette gør det muligt for maskinen hurtigt at skære gennem standardpaneler ved hjælp af saven, mens overfræseren håndterer komplekse kurver, profilering og hulning.

Med et overdimensioneret arbejdsområde på 1300 x 2800 mm kan denne kraftige maskine rumme storformatplader. Den har et smart digitalt system udstyret med fjernstatusovervågning og en-tasts automatisk fejldiagnose, hvilket drastisk reducerer nedetid og vedligeholdelsesomkostninger for din fabrik.

Kerne fordele

• Effektivitet med dobbelt spindel (fræser + sav): Integreringen af ​​en 7,5 KW savklinge giver mulighed for højhastigheds lige skæring (perfekt til kabinetstørrelse), hvilket reducerer slid på dyre fræser, mens 9KW ATC-spindelen håndterer indviklet profilering og boring.

• 12-slot inline automatisk værktøjsskifter: Følgende type inline værktøjsmagasin gør det muligt for maskinen at bytte bits på få sekunder uden at vende tilbage til en fast portalposition, hvilket maksimerer kontinuerlig driftstid.

• Intelligent digitalt system: Drevet af Taiwan Baoyuan/LNC-systemet med breakpoint-hukommelse, det inkluderer et fjernhjælpsmodul til udstyrsfejlfinding i realtid, fjernpositionering og øjeblikkelig fabrikssupport.

• Præcisionsdrevkomponenter: Anvender højeffekt servomotorer parret med japanske Shimpo-reducere og Taiwan-styreskinner, hvilket garanterer ultrajævn kørsel med høj hastighed med en nøjagtig gentagelsesnøjagtighed på ±0,05 mm.

Tekniske parametre

Feature	Specifikation
Model	X16 ATC CNC router
Arbejdsområde (X × Y)	1300 mm × 2800 mm
Hovedspindel	9,0 KW JST / HQD luftkølet ATC-spindel
Sekundær spindel	7,5 KW Special Savblad Spindel
Værktøjsmagasin	12-slot inline / lineær værktøjsskifter
Kontrolsystem	Taiwan Baoyuan / LNC kontrolsystem
Drivmotorer	Højeffekt servomotorer (f.eks. Dongling 1,5KW)
Reduktionssystem	Japan Shimpo Reducer
Smitte	Taiwan spiralformet gearstativ (X/Y) og kugleskrue (Z)
Arbejdsbords struktur	Vakuumadsorptionsbord med klemruller
Positioneringsnøjagtighed	± 0,05 mm

Detaljeret komponentanalyse

• Vakuumadsorptions- og klemrullebord:

Bordet kombinerer kraftige vakuumzoner med pneumatiske klemruller. Dette sikrer, at selv let skævede brædder eller små afskæringer holdes helt fladt og stivt, hvilket forhindrer materialeskift under højhastighedssavning.

• Automatisk værktøjsindstilling:

Maskinen er udstyret med en automatisk værktøjskalibrator. Efter et inline værktøjsskift omkalibrerer systemet øjeblikkeligt borets Z-aksehøjde uden manuel måling, hvilket garanterer ensartet skæredybde.

• Heavy-Duty Sengearkitektur:

Den specialtilpassede redeseng er sømløst svejset og hærdet for at lindre stress. Dette sikrer, at det tunge dobbeltspindelhoved ikke forårsager mikrovibrationer, hvilket sikrer nul kantudbrud og helt rene snit klar til øjeblikkelig kantbånd.

Gældende industrier og materialer

• Panelmøbler og skræddersyede kabinetter: Indlejring, tilskæring og riller i store mængder til garderobeskabe, køkkenskabe og kontormøbler.

• Fremstilling af trædøre: Hurtig dimensionering af massive trædøre og indviklet føring af MDF-dørpaneler.

• Kompatible materialer: MDF, krydsfiner, spånplader, spånplader, massivt træ, akryl og PVC paneler.

Hvorfor vælge Superstar CNC?

• Ekstern fabrikssupport: Det indbyggede digitale intelligente system giver Superstar-ingeniører mulighed for at udføre fjerndiagnostik og en-nøgle-udstyrsreparation, hvilket sikrer, at din produktionslinje aldrig bliver nede.

• Maksimeret udbytte: Ved at bruge professionel skæresoftware til at optimere pladelayout og demontering forbedrer X16 drastisk materialeudnyttelsen og reducerer spild.

• Klar til automatisering: X16 er designet til nemt at integreres med automatiske læsse- og losseplatforme, hvilket sparer arbejdskraft og gør dit værksted til en fuldautomatisk produktionslinje.

Ofte stillede spørgsmål (FAQ)

Q: Hvorfor bruge et savblad i stedet for bare at bruge fræseren til at skære træet?

A: En savklinge skærer gennem lige linjer meget hurtigere end en standard fræser, skaber mindre støv og efterlader en renere kant. Ved at bruge saven til lige dimensionering og fræseren til kurver/boring, fremskynder du produktionen og sparer penge på udskiftning af fræser.

Q: Hvad sker der, hvis strømmen går ud under et langt skærearbejde?

A: Taiwans kontrolsystem har breakpoint-hukommelse. Hvis strømmen går tabt, vil maskinen huske præcis, hvor den stoppede og genoptage udskæringen præcist fra det tidspunkt, når strømmen er genoprettet.

Q: Er 12-slot værktøjsveksleren hurtig?

A: Ja, fordi den bruger en inline (lineær) følgemekanisme, kan spindlen skifte mellem 12 forskellige værktøjer på blot et par sekunder uden at skulle rejse tilbage til et stationært stativ for enden af ​​sengen.

---
