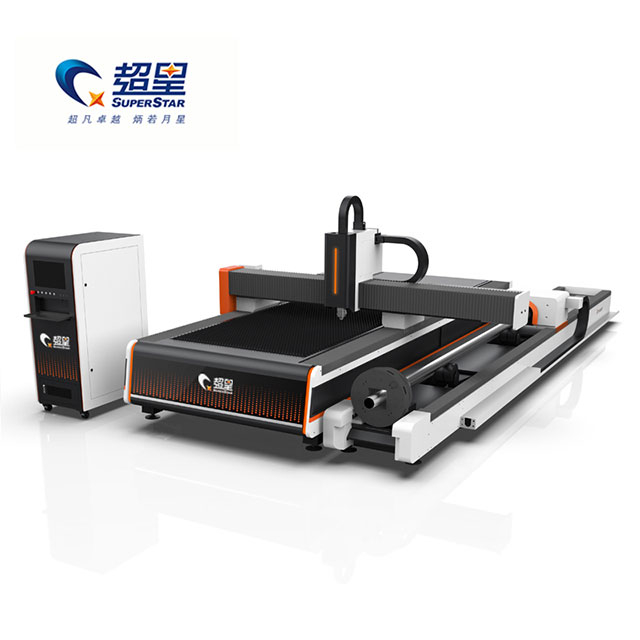

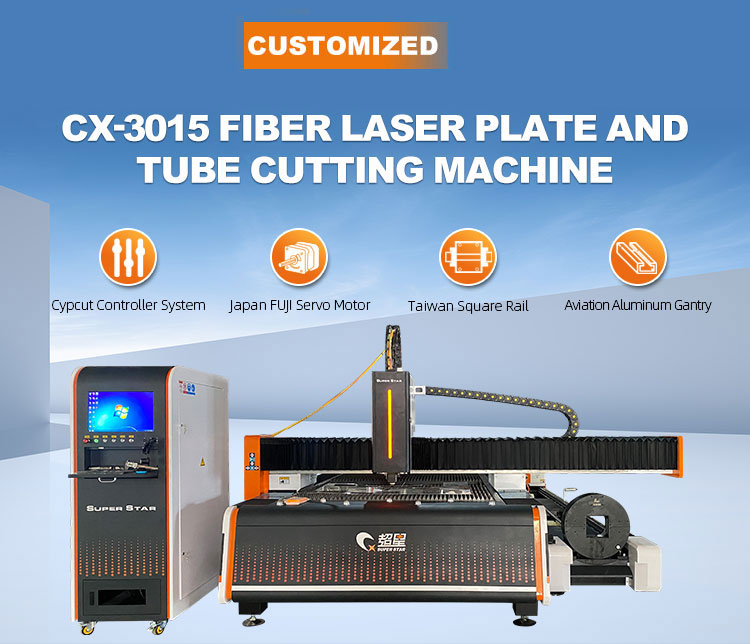

Superstar CX-3015HR Faserlaser-Platten- und Rohrschneidemaschine

Produktübersicht

Der Superstar CX-3015HR (hergestellt von Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) löst die räumlichen und finanziellen Herausforderungen der modernen Metallverarbeitung. Anstatt zwei separate Maschinen für flache Platten und zylindrische Rohre zu kaufen, bietet dieses 2-in-1-Hybridsystem alle Möglichkeiten für beides.

Die Maschine basiert auf einer industriellen Hochleistungsstahlkonstruktion, die von einem NC-Fünfseiten-Bearbeitungszentrum bearbeitet wird, und garantiert absolute Genauigkeit und Langzeitstabilität. Ganz gleich, ob Sie verzinkte Stahlplatten für HVAC-Systeme schneiden oder komplexe, sich kreuzende Löcher in Messingrohre für Möbel schneiden, der CX-3015HR bietet unübertroffene Vielseitigkeit, Energieeinsparungen und Kostenreduzierung.

Kernvorteile

• Duale Bearbeitungseffizienz: Schneiden Sie flache Metallbleche und rotierende Metallrohre auf derselben Maschine. Diese Doppelfunktionalität spart erheblich Platz in der Werkstatt und reduziert die Kapitalinvestitionen in die Ausrüstung.

• Premium Motion Control: Ausgestattet mit einem importierten japanischen FUJI-Servoantriebssystem und einem importierten Verzögerer. Dies gewährleistet blitzschnelle Laufgeschwindigkeiten, schnelle Beschleunigung und starke Stabilität auf schweren Materialien.

• Intelligenter Autofokus: Ausgestattet mit dem fortschrittlichen automatischen Schneidkopf Raytools BM111. Es passt den Brennpunkt dynamisch an, um durchdringende Explosionen zu verhindern und perfekt glatte Kanten bei unterschiedlichen Materialstärken zu gewährleisten.

• Industrielle Haltbarkeit: Durch die Verwendung von Elektrogeräten von France Schneider, deutschen IGUS-Kabeln und einem hochpräzisen deutschen 1,5-M-Schleifgestell ist diese Maschine für den Dauerbetrieb mit minimalem Wartungsaufwand ausgelegt.

Technische Parameter

Besonderheit	Spezifikation
Modell	CX-3015HR
Schneidbereich (Platte)	1500 mm × 3000 mm
Schneidbereich (Drehrohr)	Durchmesser 220 mm × Länge 6000 mm
Laserleistung	3000 W MAX
Servomotor	Japan FUJI (X/Y-Achse 850 W, Z 400 W, rotierende Y-Achse 1,3 kW, A-Achse 1,8 kW)
Controller-System	Cypcut 3000S
Laserschneidkopf	Raytools BM111 Automatikkopf
X-, Y-Führungsschiene	Taiwan KINGTEK 25/30
Gestell	Deutschland 1,5 Mio
Betriebssystem	Kompatibel mit Windows 98/XP/Vista
Schnittstelle	LCD-Bildschirm mit USB-Schnittstelle
Unterstütztes Format	BMP, HPGL (PLT), DXF, G-CODE, DST, AI
Arbeitsspannung	Wechselstrom 380 V / 50 Hz (3-phasig)
Wasserkühler	HL 3000

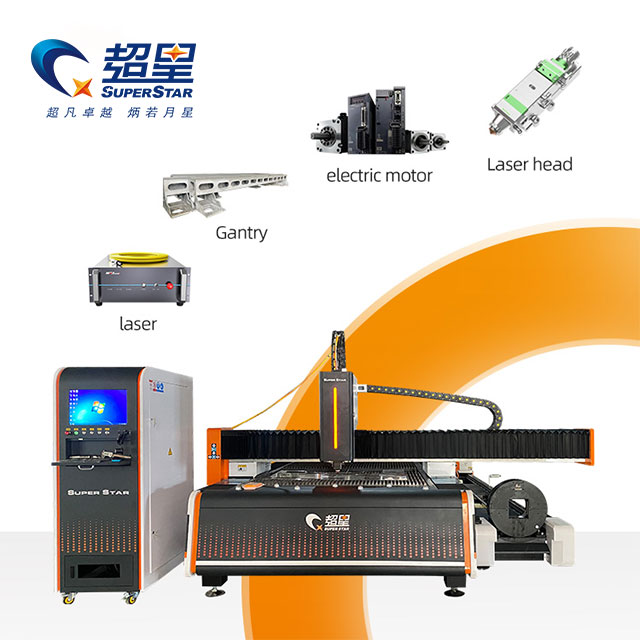

Detaillierte Konfiguration

• Cypcut 3000S-Steuerungssystem:

Ein professionelles, branchenführendes Laserschneidsteuerungssystem. Es bietet umfassende Funktionen bei einfacher Bedienung, einschließlich fortschrittlicher Verschachtelungssoftware für flache Bleche und spezieller Rohrschneidalgorithmen, die gebogene oder verzogene Rohre ausgleichen.

• Taiwan KINGTEK Führungsschienen:

Hochpräzise Linearführungsschienen (Größe 25/30) sorgen dafür, dass sich das massive Portal über weite Strecken reibungslos und präzise bewegt und so die dauerhafte Bearbeitungsgenauigkeit der Anlage gewährleistet.

• Integrierte Rohrdrehachse:

Das seitlich angebrachte oder integrierte Drehfuttersystem greift sicher Rohre mit einer Länge von bis zu 6 Metern und einem Durchmesser von 220 mm und dreht sie automatisch, um komplexe 3D-Profile, Fasen und Abschnitte auszuführen.

Anwendbare Branchen und Materialien

• Zielbranchen: Landmaschinen, Automobilbau, Metallmöbel, Bautechnik, Fitnessgeräte und architektonische Handläufe.

• Kompatible Materialien: Hervorragend geeignet zum schnellen Schneiden von Edelstahl, Kohlenstoffstahl, verzinktem Stahl, Elektrolytblech, Messingblech, Aluminiumblech und anderen Metalllegierungen (sowohl in Blech- als auch in Rohrform).

Warum sollten Sie sich für Superstar CNC entscheiden?

• Direkter Herstellerwert: Als Originalfabrik mit Sitz in Jinan umgeht Jinshengxing Machinery die Aufschläge von Handelsunternehmen, um erstklassige Mehrzwecklaser zu einem äußerst wettbewerbsfähigen ROI anzubieten.

• Strenge Qualitätskontrolle: Das hochbelastbare Maschinenbett wird mit unserem hauseigenen NC-Fünfseiten-Bearbeitungszentrum präzisionsgefräst, um sicherzustellen, dass sich der Rahmen im industriellen Einsatz niemals verzieht oder verformt.

• Globale Exportbereitschaft: Wir bieten englische Softwareschnittstellen, weltweite Standardspannung (380 V) und zuverlässigen technischen Fernsupport, um sicherzustellen, dass Ihre Maschine überall auf der Welt reibungslos funktioniert.

Häufig gestellte Fragen

F: Kann diese Maschine quadratische oder rechteckige Rohre schneiden?

A: Ja. Das Cypcut 3000S-System und das Drehspannfutter sind vollständig in der Lage, runde, quadratische, rechteckige und elliptische Metallrohre zu spannen und zu bearbeiten.

F: Benötigt es Druckluft oder bestimmte Gase?

A: Ja, beim Faserlaserschneiden sind Hilfsgase erforderlich, um geschmolzenes Metall zu reinigen. Sauerstoff wird typischerweise für Kohlenstoffstahl verwendet, Stickstoff für Edelstahl/Aluminium (um Oxidation zu verhindern) und Hochdruckluft kann verwendet werden, um die Betriebskosten bei dünneren Blechen zu senken.

F: Ist der Wasserkühler HL 3000 im Lieferumfang enthalten?

A: Ja, die Maschine wird standardmäßig mit dem passenden industriellen Wasserkühler HL 3000 geliefert, um die 3000-W-Faserquelle und den Raytools-Schneidkopf auf der optimalen Betriebstemperatur zu halten.

---

Zwei Maschinen auf kleinem Raum

Hören Sie auf, Rohrschneidearbeiten abzulehnen. Erweitern Sie die Möglichkeiten Ihrer Fabrik mit der Faserlaserschneidmaschine Superstar CX-3015HR für Platten und Rohre.

Fordern Sie noch heute ein Angebot direkt ab Werk an
