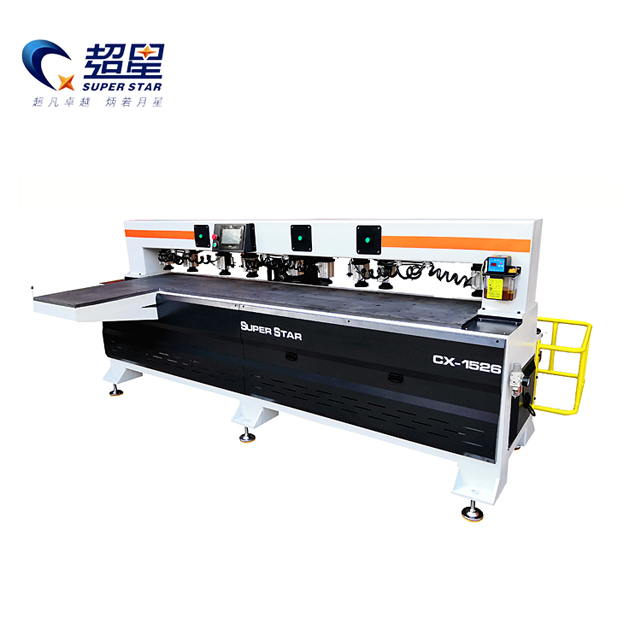

Paneelmööbli külgpuurmasin Superstar CX-1625

Superstar CX-1625 infrapuna laseriga külgmiste aukude puurmasin

Toote ülevaade

Superstar CX-1625 (tootja Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) on spetsiaalne horisontaalne puurimislahendus, mis eemaldab kitsaskoha kohandatud mööbli valmistamisel.

Samal ajal kui teie pesasin lõikab paneeli pindu, tegeleb CX-1625 horisontaalse serva puurimisega. Sellel on 'Skanni ja puuri' töövoog: lihtsalt skannige oma pesastustarkvarast vöötkood ja masin teab täpselt, kuhu külgmised augud puurida. Alternatiivina kasutab masin 'Infrapunarežiimis' laserandureid, et tuvastada pesa puuritud vertikaalsed augud, ja puurib automaatselt küljele vastava horisontaalse augu, tagades kolm-ühes pistikute täiusliku joonduse.

Põhilised eelised

• Kaherežiimiline töö: toetab nii vöötkoodi skannimist (tootmishaldustarkvara jaoks, nagu Cabinet Vision/Haixun) kui ka infrapuna-lasersensingut ('lollikindel' režiim, mis joondab külgmised augud olemasolevate vertikaalsete aukude alusel).

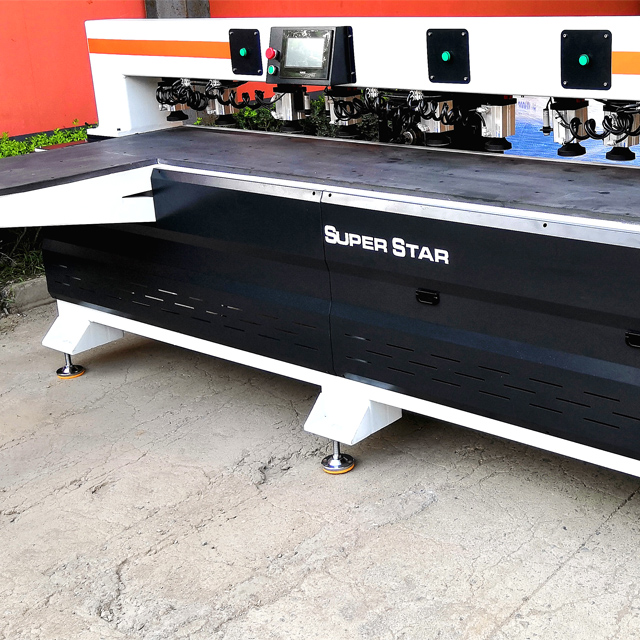

• Kolmetsooniline töölaud: 2600 mm pikkune laud on jagatud kolmeks iseseisvaks töötsooniks. See võimaldab operaatoril paneeli ühes tsoonis laadida/maha laadida, samal ajal kui masin teises tsoonis puurib, maksimeerides läbilaskevõimet.

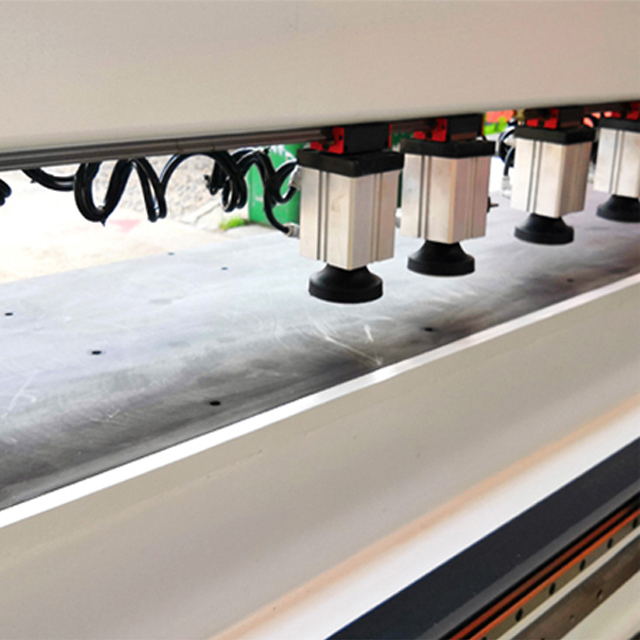

• Tugev survejalg: spetsiaalse kummist survejalaga pneumaatiline silinder kinnitab paneeli kindlalt puurimiskoha lähedale, hoides ära vibratsiooni ja tagades, et auk on täiesti sirge ja keskel.

• Nõutav nullprogrammeerimine: infrapunarežiimis ei pea operaator teadma G-koodi ega CAD-i. Lihtsalt asetage plaat vastu aia ja laserandur käivitab puurimistsükli automaatselt.

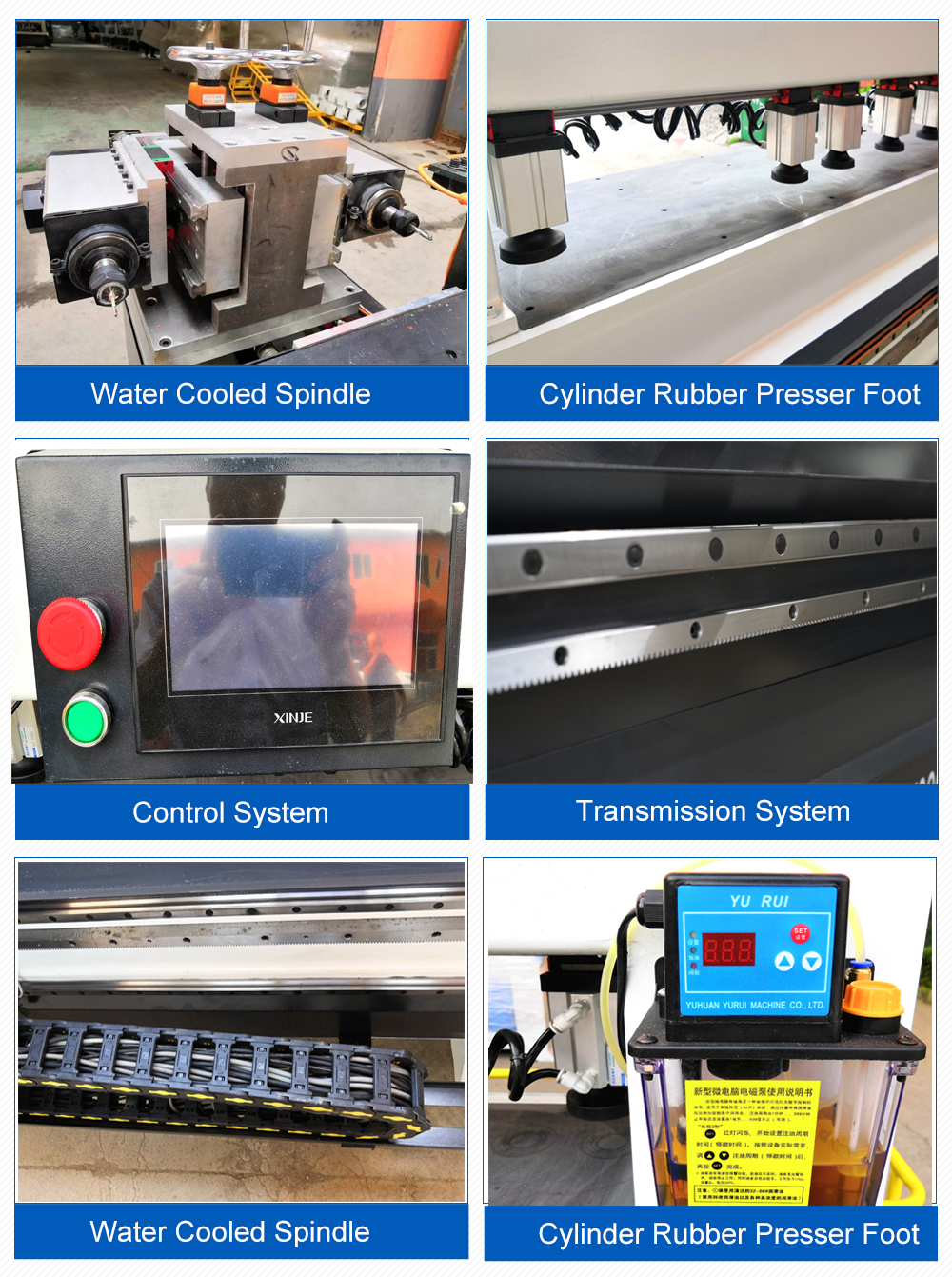

Üksikasjalik konfiguratsioon ja komponentide analüüs

• Infrapuna lasersensor (Omron):

Kasutame Jaapanist pärit ülitundlikke Omroni andureid. Need andurid suudavad tuvastada aukude asukohti erinevatel plaatide värvidel (sh tume pähkel või must melamiin), kus odavamad optilised andurid sageli ebaõnnestuvad.

• Spiraalne hammaslatt ja hammasratas:

Võrreldes sirgete hammastega, pakub meie spiraalne käigukast sujuvamat ülekannet suurtel kiirustel (kiirsõit kuni 40 m/min). See vähendab mehaanilist müra ja kulumist, tagades, et puurimissügavus jääb aastate jooksul ühtlaseks.

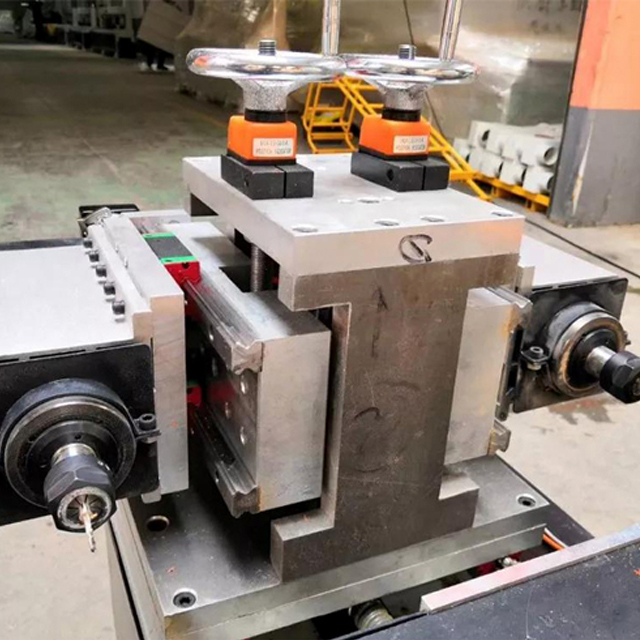

• HQD õhkjahutusega spindel:

Erinevalt hobimasinatel leiduvatest väiksematest 2,2 kW mootoritest tagab 3,5 kW spindel piisava pöördemomendi suure läbimõõduga nukk-lukuaukude (15 mm) puurimiseks ühe löögiga ilma seiskumiseta.

Kohaldatavad tööstusharud ja materjalid

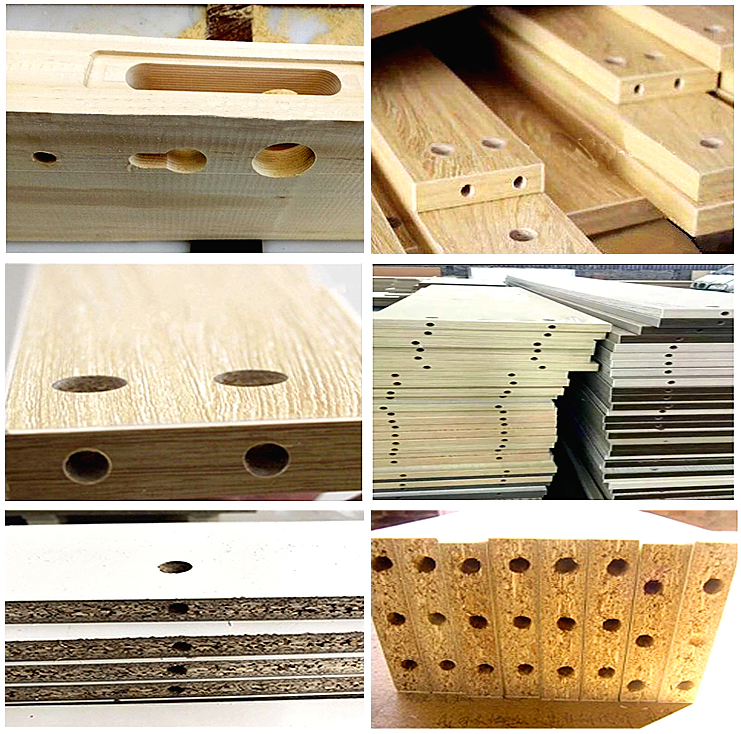

• Paneelmööbel: hädavajalik köögikappide, riidekappide, kontorilaudade ja kingariiulite kokkupanemiseks Minifixi (nukk ja tüübel) tisleri abil.

• Kohandatud uksed: lukuaukude ja hingetaskute puurimine komposiitustele.

• Siseviimistlus: seinapaneelide ja vaheseinte kinnitusaukude eelpuurimine.

• Ühilduvad materjalid: puitlaastplaat (MFC), MDF, vineer ja täispuit.

Miks valida Superstar CNC?

• Tootmisliini integreerimine: see masin on loodud istuma teie Superstar Nesting Routeri kõrval. Kombinatsioon 'Nesting + Side Drill' on kõige kuluefektiivsem viis väikeste ja keskmiste tehaste täieliku automatiseerimise saavutamiseks.

• Humaniseeritud disain: juhtimisliides on lihtne. Uusi töötajaid saab koolitada selle tõhusaks kasutamiseks vähem kui 30 minutiga.

• Tugev konstruktsioon: raam on keevitatud paksuseinalistest terastorudest, mis hoiab ära deformatsiooni isegi raskete 4x8 jala pikkuste lehtede käsitsemisel terve päeva.

Korduma kippuvad küsimused (KKK)

K: Kas sellega saab puurida auke puidust tüüblite ja Minifixi nukkide jaoks?

V: Jah, see võib puurida erineva läbimõõduga (nt 8 mm, 10 mm, 15 mm) auke, vahetades puurit. Samal plaadil oleva erineva suurusega avade puhul peate võib-olla käivitama partii kaks korda või kasutama mitme puuripeaga masinat (valikuline).

K: Kas see töötab minu disainitarkvaraga?

V: Jah, kui teie tarkvara (Cabinet Vision, Polyboard jne) suudab printida vöötkoodisildi koos aukude teabega, saab kaasas olev skanner seda lugeda.

K: Kas augu sügavust saab reguleerida?

V: Jah, puurimissügavust saab puuteekraanilt hõlpsalt seadistada. Saate salvestada erinevate riistvaratüüpide eelseadeid (nt 'Cam Lock 15mm' või 'Tüübel 30mm').

K: Mis on hooldust vaja?

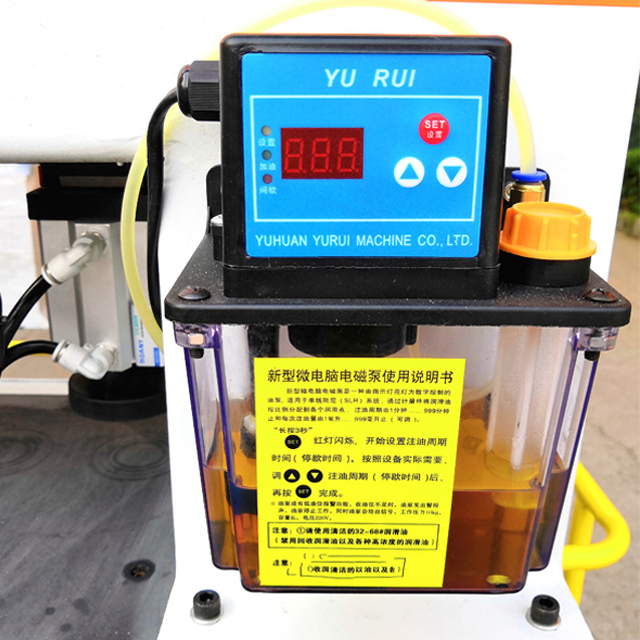

V: Väga madal. Peamiselt andurite tolmust puhtana hoidmine ja juhtsiinide määrimine kord nädalas. Õhkjahutusega spindel ei vaja veepumba hooldust.

Täitke oma mööblitootmisliin

Ärge laske käsitsi puurimisel end aeglustada. Lisage Superstar CX-1625 oma töökotta kiireks ja täpseks külgpuurimiseks.
