Superstar CX-1625 sideboremaskin for panelmøbler

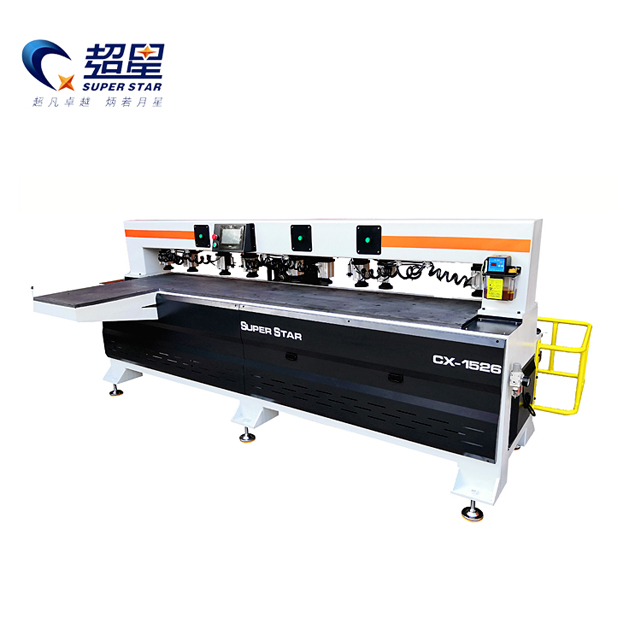

Superstar CX-1625 infrarød laserboremaskin for sidehull

Produktoversikt

Superstar CX-1625 (produsert av Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) er en spesialisert horisontal kjedelig løsning som fjerner flaskehalsen i spesialtilpasset møbelproduksjon.

Mens hekkemaskinen kutter panelflatene, håndterer CX-1625 den horisontale kantboringen. Den har en «Scan-and-Drill»-arbeidsflyt: bare skann strekkoden fra neste programvare, og maskinen vet nøyaktig hvor den skal bore sidehull. Alternativt, i 'infrarød modus' bruker maskinen lasersensorer for å oppdage vertikale hull boret av nesteren og borer automatisk det tilsvarende horisontale hullet på siden, noe som sikrer perfekt justering for 3-i-1-koblinger.

Kjernefordeler

• Dual-Mode Operation: Støtter både strekkodeskanning (for produksjonsstyringsprogramvare som Cabinet Vision/Haixun) og infrarød lasersensor (en «idiotsikker» modus som justerer sidehull basert på eksisterende vertikale hull).

• Arbeidsbord med tre soner: Det 2600 mm lange bordet er delt inn i tre uavhengige arbeidssoner. Dette lar operatøren laste/losse av et panel i én sone mens maskinen borer i en annen, og maksimerer gjennomstrømningen.

• Kraftig trykkfot: En pneumatisk sylinder med en spesialisert gummipressefot klemmer panelet fast nær borepunktet, forhindrer vibrasjon og sikrer at hullet er perfekt rett og sentrert.

• Null programmering kreves: I infrarød modus trenger ikke operatøren å vite G-kode eller CAD. Bare plasser brettet mot gjerdet, og lasersensoren utløser boresyklusen automatisk.

Detaljert konfigurasjon og komponentanalyse

• Infrarød lasersensor (Omron):

Vi bruker høysensitive Omron-sensorer fra Japan. Disse sensorene kan oppdage hullposisjoner på forskjellige bordfarger (inkludert mørk valnøtt eller svart melamin) der billigere optiske sensorer ofte svikter.

• Helical tannstang:

Sammenlignet med rette stativer, tilbyr vårt spiralformede girsystem jevnere overføring ved høye hastigheter (opptil 40m/min rask bevegelse). Dette reduserer mekanisk støy og slitasje, og sikrer at boredybden forblir konsistent over mange års bruk.

• HQD luftkjølt spindel:

Spindelen på 3,5 KW gir tilstrekkelig dreiemoment for å bore kamlåshull med stor diameter (15 mm) i et enkelt dykk uten å stoppe, i motsetning til mindre 2,2 KW-motorer som finnes på hobbymaskiner.

Gjeldende industrier og materialer

• Panelmøbler: Nødvendig for å sette sammen kjøkkenskap, garderober, kontorpulter og skostativer ved hjelp av Minifix (cam & dowel) snekkerverk.

• Tilpassede dører: Boring av låsehull og hengsellommer på komposittdører.

• Interiørdekorasjon: Forboring av monteringshull for veggpaneler og skillevegger.

• Kompatible materialer: sponplater (MFC), MDF, kryssfiner og massivt tre.

Hvorfor velge Superstar CNC?

• Produksjonslinjeintegrering: Denne maskinen er designet for å sitte ved siden av din Superstar Nesting Router. «Nesting + Side Drill»-kombinasjonen er den mest kostnadseffektive måten å oppnå full automatisering for små til mellomstore fabrikker.

• Humanisert design: Kontrollgrensesnittet er enkelt. Nye ansatte kan læres opp til å betjene den effektivt på mindre enn 30 minutter.

• Robust konstruksjon: Rammen er sveiset av tykkveggede stålrør, og forhindrer deformasjon selv når du håndterer tunge 4x8 fot plater hele dagen.

Ofte stilte spørsmål (FAQ)

Spørsmål: Kan den bore hull for tredybler og Minifix-kameraer?

A: Ja, den kan bore hull med forskjellige diametre (f.eks. 8 mm, 10 mm, 15 mm) ved å bytte borkronen. For forskjellige hullstørrelser på samme brett må du kanskje kjøre batchen to ganger eller bruke en maskin med flerboringshode (valgfritt).

Spørsmål: Fungerer det med designprogramvaren min?

A: Ja, hvis programvaren din (Cabinet Vision, Polyboard, etc.) kan skrive ut en strekkodeetikett med hullinformasjonen, kan den medfølgende skanneren lese den.

Spørsmål: Er dybden på hullet justerbar?

A: Ja, boredybden stilles enkelt inn via berøringsskjermen. Du kan lagre forhåndsinnstillinger for forskjellige maskinvaretyper (f.eks. 'Cam Lock 15mm' eller 'Dowel 30mm').

Spørsmål: Hva kreves for vedlikehold?

A: Veldig lavt. Primært å holde sensorene rene for støv og smøre styreskinnene ukentlig. Den luftkjølte spindelen krever ikke vedlikehold av vannpumpen.

Fullfør din møbelproduksjonslinje

Ikke la manuell boring bremse deg. Legg til Superstar CX-1625 til verkstedet ditt for rask, nøyaktig sideboring.

Få ditt fabrikktilbud
