Superstar CNC CX-125C CNC Five Face Drilling Machining Center

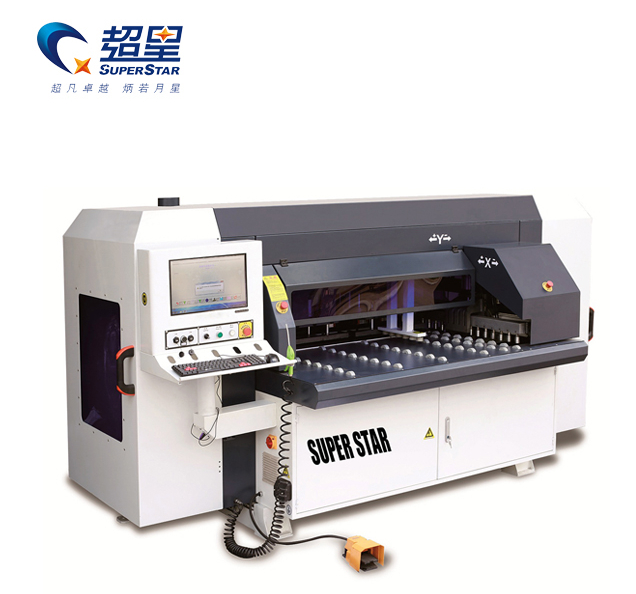

Superstar CX-125C CNC Fem-Face Drilling Machining Center

Produktoversikt

Superstar CX-125C (produsert av Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) er en spesialisert punkt-til-punkt (PTP) boremaskin designet for å bygge bro mellom hekking og montering. Mens hekkemaskiner håndterer kutting, automatiserer CX-125C den kritiske 'sekundære behandlingen' ved horisontal og vertikal boring.

I motsetning til tradisjonelle sidehullsmaskiner som er avhengige av manuell mating og begrensede sensorer, bruker CX-125C et helautomatisk portal- og gripesystem for å behandle alle fem flatene til et panel med mikrometerpresisjon. Den erstatter effektivt opptil 3 manuelle arbeidere, og sikrer at hver skapdel passer perfekt under montering.

Kjernefordeler

• Ekte 5-ansiktsbehandling: Borer vertikale hull (hengselskopper, hyllestifter) og horisontale hull (dybler, kamlåser) på alle fire kanter uten å frigjøre arbeidsstykket.

• Intelligent strekkodeskanning: Leveres som standard med en trådløs skanner. Maskinen leser panelets ID fra neste programvare (f.eks. Cabinet Vision, Haixun) og laster automatisk inn riktig maskineringsprogram.

• Flytende luftbord: Arbeidsflaten har et høytrykks luftflytesystem, som lar operatører enkelt skyve tunge paneler uten å ripe sensitive overflater som høyglans akryl eller PET.

• Dynamisk gripesystem: Intelligente pneumatiske klemmer reposisjonerer seg automatisk under bearbeiding for å unngå kollisjoner med borkronen, og sikrer 100 % kantdekning.

Tekniske parametere

Trekk	Spesifikasjon
Modell	Superstar CX-125C
Maks. Panellengde	2800 mm
Maks. Panelbredde	1250 mm
Maks. Paneltykkelse	10 mm - 60 mm
Maks. Reisehastighet	80 - 100 m/min
Borekonfigurasjon	Vertikale bor + horisontale bor (topp/side integrering)
Spindelenhet	3,5 KW luftkjølt spindel (for sporing/fresing)
Rotasjonshastighet	18 000 RPM (spindel) / 4000 RPM (Drill Bank)
Kontrollsystem	Industrielt PTP-kontrollsystem (med strekkodeskanner)
Drivmotorer	Servomotorer med høy treghet (Delta / Yaskawa)
Overføring	Presisjonsspiralformet tannstang + kuleskrue (Z)
Arbeidsspenning	AC 380V / 50HZ / 3-Fas

Detaljert konfigurasjon og komponentanalyse

• Integrert borebank:

Maskinen er utstyrt med en profesjonell flerakset borblokk som støtter rask veksling mellom ulike borstørrelser. Dette muliggjør samtidig boring av 8 mm dyvelhull, 15 mm kamlåshull og 5 mm skruehull uten verktøyskift.

• Kraftig portalstruktur:

Bygget på en herdet stålramme som har gjennomgått aldringsbehandling for å fjerne indre stress. Dette sikrer at maskinen forblir stiv og vibrasjonsfri selv når du borer tett hardtre eller tykk MDF ved høye hastigheter.

• Servo Drive System:

Vi bruker premium servomotorer og drivere (som Delta eller Yaskawa) for å sikre rask akselerasjon og retardasjon. Dette reduserer «luftskjæringstiden» og sikrer at borehodet beveger seg mellom hullposisjonene umiddelbart.

Gjeldende industrier og materialer

• Tilpasset skap: Kjøkkenskap, servantskap på badet og skapopplegg som krever komplekse kamlås- og dyvelsnekkerarbeid.

• Kontormøbler: Høyvolumproduksjon av skrivebord, skuffer og bokhyller.

• Kommersiell innredning: Butikkinnredningsutstillinger og arkitektonisk panel.

• Kompatible materialer: sponplater (MFC), MDF, kryssfiner, massivt tre og OSB.

Hvorfor velge Superstar CNC?

• EEAT Troverdighet: Med over 15 år i CNC-produksjon kontrollerer Superstar (Jinan Jinshengxing) hele produksjonsprosessen fra sveising til montering, og sikrer at hver maskin oppfyller ISO9001-standardene.

• Sømløs programvareintegrasjon: Maskinene våre er kompatible med all viktig global møbeldesignprogramvare. Hvis du kan designe den, kan CX-125C bore den.

• Livsvarig teknisk støtte: Vi tilbyr fjerndiagnostikk, videoopplæringer og 24/7 teknisk støtte for å holde produksjonslinjen i gang.

Ofte stilte spørsmål (FAQ)

Spørsmål: Må jeg snu panelet manuelt?

A: Nei. Du laster bare inn panelet én gang. Maskinen borer toppflaten og alle fire sidekanter automatisk. Du trenger bare å losse den ferdige delen.

Spørsmål: Hvordan vet maskinen hvor den skal bore?

A: Gjennom strekkodeskanneren. Designprogramvaren din genererer en etikett for hver del. Operatøren skanner etiketten, og CX-125C kaller opp det matchende boreprogrammet umiddelbart.

Spørsmål: Kan denne maskinen håndtere Minifix- og Lamello-tilkoblinger?

A: Ja. CX-125C er perfekt egnet for standard Minifix (cam lock) systemer, tredybler, og kan konfigureres for spesialiserte koblinger som Lamello eller kjeks avhengig av verktøyvalget.

Spørsmål: Hva er ledetiden for denne maskinen?

A: Standard produksjonstid er vanligvis 15-20 virkedager. Vennligst kontakt oss for gjeldende lagertilgjengelighet.

Klar til å automatisere boreprosessen din?

Slutt å måle for hånd og begynn å produsere med presisjon. Kontakt S toppstjerne CNC i dag for et pristilbud fra fabrikken på CX-125C.

Be om et tilbud
