Superstar CNC CX-125C CNC viie tahu puurimiskeskus

Superstar CX-125C CNC viie küljega puurimiskeskus

Toote ülevaade

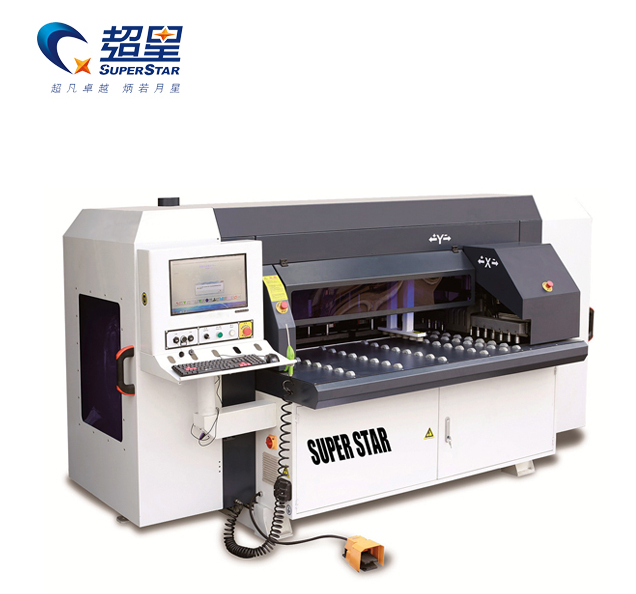

Superstar CX-125C (tootja Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) on spetsiaalne punkt-punkti (PTP) puurimismasin, mis on loodud täitma lõhet pesastamise ja kokkupanemise vahel. Kuigi pesamasinad tegelevad lõikamisega, automatiseerib CX-125C horisontaalse ja vertikaalse puurimise kriitilise 'teisese töötlemise'.

Erinevalt traditsioonilistest külgavadega masinatest, mis toetuvad käsitsi etteandele ja piiratud anduritele, kasutab CX-125C täielikult automatiseeritud pukk- ja haaratsisüsteemi, et töödelda paneeli kõiki viit külge mikromeetri täpsusega. See asendab tõhusalt kuni 3 käsitsitöölist, tagades, et kõik kapi osad sobivad kokkupaneku ajal ideaalselt.

Põhilised eelised

• Tõeline 5-taoline töötlemine: puurib vertikaalsed augud (hinged, riiulitihvtid) ja horisontaalsed augud (tüüblid, nukklukud) kõigisse nelja serva ilma töödeldavat detaili vabastamata.

• Intelligentne vöötkoodi skannimine: standardvarustuses on juhtmevaba skanner. Masin loeb paneeli ID teie pesatarkvarast (nt Cabinet Vision, Haixun) ja laadib automaatselt õige töötlusprogrammi.

• Ujuv õhulaud: tööpinnal on kõrgsurveõhuga flotatsioonisüsteem, mis võimaldab operaatoritel raskeid paneele hõlpsalt libistada, ilma kriimustamata tundlikke pindu, nagu kõrgläikega akrüül või PET.

• Dünaamiline haaratsisüsteem: intelligentsed pneumaatilised klambrid seavad end töötlemise ajal automaatselt ümber, et vältida kokkupõrkeid puuri otsaga, tagades 100% servade katmise.

Tehnilised parameetrid

Funktsioon	Spetsifikatsioon
Mudel	Superstaar CX-125C
Max Paneeli pikkus	2800 mm
Max Paneeli laius	1250 mm
Max Paneeli paksus	10 mm - 60 mm
Max Reisikiirus	80 - 100 m/min
Puurimise konfiguratsioon	Vertikaalsed puurid + horisontaalsed puurid (ülemine/külgmine integreerimine)
Spindli üksus	3,5 KW õhkjahutusega spindel (piludeks/freesimiseks)
Pöörlemiskiirus	18 000 p/min (spindel) / 4000 p/min (puuripank)
Juhtimissüsteem	Tööstuslik PTP juhtimissüsteem (koos vöötkoodiskanneriga)
Ajami mootorid	Suure inertsiga servomootorid (Delta / Yaskawa)
Edasikandumine	Täppis spiraalne hammaslatt ja hammasratas + kuulkruvi (Z)
Tööpinge	AC 380V / 50HZ / 3-faasiline

Üksikasjalik konfiguratsioon ja komponentide analüüs

• Integreeritud puuripank:

Masin on varustatud professionaalse mitmeteljelise puurimisplokiga, mis toetab kiiret ümberlülitamist erineva suuruse vahel. See võimaldab üheaegselt puurida 8 mm tüübli auke, 15 mm nukiluku auke ja 5 mm kruviauke ilma tööriista vahetamata.

• Raskeveokite pukkkonstruktsioon:

Ehitatud karastatud terasraamile, mis on sisemise pinge eemaldamiseks läbinud vananemistöötluse. See tagab, et masin jääb jäigaks ja vibratsioonivabaks isegi tiheda lehtpuu või paksu MDF-i suurel kiirusel puurimisel.

• Servo ajami süsteem:

Kiire kiirendamise ja aeglustamise tagamiseks kasutame esmaklassilisi servomootoreid ja draivereid (nagu Delta või Yaskawa). See vähendab 'õhklõika' aega ja tagab puuripea kiire liikumise avade vahel.

Kohaldatavad tööstusharud ja materjalid

• Kohandatud kapid: köögikapid, vannitoa tualettruumid ja kapikorraldajad, mis nõuavad keerulisi nukk-luku ja tüübliga tisleritooteid.

• Büroomööbel: kirjutuslaudade, sahtlite ja raamaturiiulite suur maht.

• Kaubanduslik sisustus: kaupluse sisustuse väljapanekud ja arhitektuursed paneelid.

• Ühilduvad materjalid: puitlaastplaat (MFC), MDF, vineer, täispuit ja OSB.

Miks valida Superstar CNC?

• EEAT usaldusväärsus: üle 15-aastase CNC-tootmisega Superstar (Jinan Jinshengxing) juhib kogu tootmisprotsessi alates keevitusest kuni montaažini, tagades, et iga masin vastab ISO9001 standarditele.

• Sujuv tarkvara integreerimine: meie masinad ühilduvad kõigi peamiste ülemaailmsete mööblidisaini tarkvaradega. Kui saate selle kujundada, saab CX-125C seda puurida.

• Eluaegne tehniline tugi: pakume kaugdiagnostikat, videoõpetusi ja ööpäevaringset insenerituge, et hoida teie tootmisliini liikumas.

Korduma kippuvad küsimused (KKK)

K: Kas ma pean paneeli käsitsi ümber pöörama?

V: Ei. Laadite paneeli lihtsalt üks kord. Masin puurib automaatselt ülemise pinna ja kõik neli külgmist serva. Peate ainult valmis osa maha laadima.

K: Kuidas masin teab, kuhu puurida?

V: Vöötkoodiskanneri kaudu. Teie disainitarkvara loob iga osa jaoks sildi. Operaator skannib etiketti ja CX-125C kutsub koheselt välja sobiva puurimisprogrammi.

K: Kas see masin saab hakkama Minifixi ja Lamello ühendustega?

V: Jah. CX-125C sobib suurepäraselt standardsete Minifix (nukkluku) süsteemide ja puidust tüüblitega ning seda saab konfigureerida spetsiaalsete pistikute jaoks, nagu Lamello või küpsised, olenevalt tööriista valikust.

K: Mis on selle masina tarneaeg?

V: Standardne tootmisaeg on tavaliselt 15-20 tööpäeva. Palun võtke meiega ühendust, et saada teada laoseisu hetkeseisust.

Kas olete valmis oma puurimisprotsessi automatiseerima?

Lõpetage käsitsi mõõtmine ja alustage täpset tootmist. ühendust . S-iga juba täna Uperstar CNC CX-125C tehasepoolse hinnapakkumise saamiseks võtke
