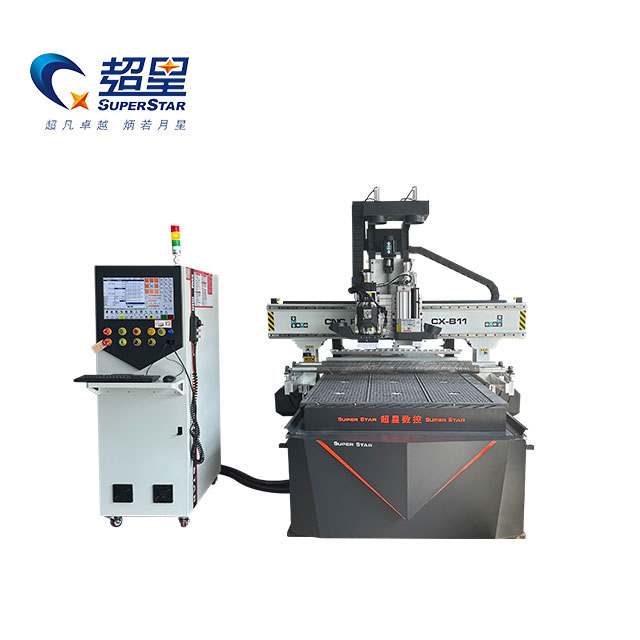

روتر CNC ATC Superstar CX-B11 با واحد حفاری

بررسی اجمالی محصول

Superstar CX-B11 (تولید شده توسط Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) راه حل نهایی برای کارخانه هایی است که به پردازش پانل های خودکار تبدیل می شوند. روترهای استاندارد CNC تک اسپیندل نیاز به تعویض دستی ابزار بین پروفیل های برش و حفاری سوراخ های لولا دارند که منجر به خرابی قابل توجهی می شود. CX-B11 این مشکل را با جفت کردن یک تعویض خودکار خودکار خطی (ATC) با یک ردیف حفاری مستقل حل می کند.

این دستگاه که بر روی یک قاب فولادی جوش داده شده بسیار سخت و بدون درز با وزن 2500 کیلوگرم ساخته شده است، تمام ارتعاشات عملیاتی را جذب می کند. این استحکام ساختاری بی‌نظیر تضمین می‌کند که دوک با سرعت بالا (چرخش تا 18000 دور در دقیقه) دقت دقیق را در طول برش‌های چند پاسی تهاجمی روی مواد متراکم مانند چوب جامد، ام‌دی‌اف ضخیم و رزین‌های اپوکسی حفظ می‌کند.

مزایای اصلی

• ماشینکاری دو کاره: ادغام یک اسپیندل ATC و یک واحد حفاری اختصاصی چند بیتی به دستگاه اجازه می‌دهد تا فوراً بین برش و سوراخ کردن سوراخ‌های رولپلاک بدون بازگشت به مجله ابزار جابجا شود و سرعت تولید را دو برابر کند.

• میز خلاء با چسبندگی بالا: مجهز به پمپ خلاء گردش آب قدرتمند 7.5 کیلوواتی، میز چند ناحیه ای به طور تهاجمی مواد متخلخل مانند ام دی اف و تخته خرده چوب را در دست گرفته و از جابجایی پانل در طول مسیریابی با سرعت بالا جلوگیری می کند.

• سیستم درایو دقیق: با موتورهای سروو 1.5 کیلووات درجه بالا همراه با قفسه مارپیچ و انتقال پینیون با دقت بالا در محورهای X/Y (و یک بال اسکرو در محور Z) که حرکت فوق‌العاده صاف و تکرارپذیری دقیق را تضمین می‌کند.

• یکپارچه سازی کنترل هوشمند: سیستم کنترل بسیار شهودی تایوان LNC-2200 به طور یکپارچه کد G را از نرم افزارهای اصلی تودرتو تفسیر می کند، مسیرهای برش را بهینه می کند و ضایعات مواد را به حداقل می رساند.

پارامترهای فنی

ویژگی	مشخصات
مدل	CX-B11 (1325)
نام تجاری	سوپراستار CNC
منطقه کاری (X × Y × Z)	1300 میلی متر × 2500 میلی متر × 200 میلی متر
موتور اسپیندل	اسپیندل ATC خنک کننده هوا 9 کیلووات
سرعت چرخش اسپیندل	18000 دور در دقیقه
واحد حفاری	بانک مته عمودی مستقل
سیستم کنترل	تایوان LNC-2200
موتورهای درایو	سرو موتور 1.5 کیلووات
اینورتر	اینورتر 11 کیلووات
ساختار انتقال	ریل رک X/Y; ریل پیچ Z
ریل های راهنمای خطی	ریل مربعی تایوان (Y: 30 میلی متر، X/Z: 25 میلی متر)
ساختار میز کار	جدول جذب خلاء
پمپ خلاء	7.5 کیلو وات
ولتاژ کاری	AC 380 ولت / 50 هرتز
وزن دستگاه	2500 کیلو گرم
ابعاد (L×W×H)	3500 × 2250 × 2300 میلی متر

تجزیه و تحلیل اجزای تفصیلی

• اسپیندل ATC 9KW هوا خنک:

گشتاور عظیمی را برای برش چوب های سخت ضخیم و تخته های کامپوزیت فراهم می کند. مکانیسم خنک کننده هوا نیاز به چیلرهای آبی را از بین می برد و تعمیر و نگهداری روزانه را در محیط های کارخانه در هوای سرد ساده می کند.

• ریل های راهنمای خطی تایوان:

دروازه‌ای بر روی ریل‌های راهنما مربعی با ابعاد بزرگ تایوان (30 میلی‌متر در محور Y) سوار می‌شود و بار سنگین دوک و واحد حفاری را تحمل می‌کند و در عین حال حرکت بدون اصطکاک و سرعت بالا را انجام می‌دهد.

• سیستم الکتریکی قوی:

این دستگاه با انرژی ورودی کل 11 کیلووات کار می کند، این دستگاه از کابل های خط اول خانگی بسیار انعطاف پذیر و محافظ برای جلوگیری از تداخل الکتریکی و افت سیگنال در طول عملیات چند شیفتی مداوم استفاده می کند.

صنایع و مواد قابل اجرا

• مبلمان و کابینت پانل: تودرتو با حجم بالا، برش و سوراخکاری کمدهای سفارشی، کابینت آشپزخانه، درهای کشویی، و اثاثیه کیسه های نرم.

• محصولات چوبی و آسیاب: ساخت جعبه های بلندگو، کابینت بازی، میز کامپیوتر و درهای داخلی چوب جامد.

• پردازش تخته و مصنوعی: مسیریابی دقیق قطعات عایق، تخته‌های PCB، ترکیبات کربن (رزین اپوکسی)، ABS، PP، PE، PVC و فایبرگلاس.

چرا Superstar CNC را انتخاب کنید؟

• اقتصاد مستقیم کارخانه: ما به عنوان یک تولید کننده مستقیم، مراکز تودرتو CNC درجه صنعتی را با قطعات وارداتی پیشرفته (LNC، Rails تایوان) با قیمت بسیار رقابتی در مقایسه با مارک های اروپایی ارائه می دهیم.

• یکپارچگی کار سنگین: با وزن 2.5 تن، این روتر سرگرمی سبک وزن نیست. این یک اسب کار صنعتی سنگین است که برای زنده ماندن در محیط های تولیدی سخت 24/7 ساخته شده است.

• پشتیبانی جهانی صادرات: با صادرات به بیش از 114 کشور، ما پشتیبانی فنی جامع انگلیسی، گزارش‌های دقیق تست کارخانه، و قطعات جایگزین بسیار قابل دسترسی را ارائه می‌کنیم.

سوالات متداول

س: آیا می توانم ورق های تخته سه لا استاندارد 4x8 فوت را روی این دستگاه پردازش کنم؟

پاسخ: بله، منطقه کاری 1300mm x 2500mm (تقریباً 4x8 فوت) به طور خاص برای قرار دادن ورق های MDF، تخته سه لا و تخته خرده با اندازه استاندارد با فضای خالی برای بستن و فاصله لبه طراحی شده است.

س: آیا دستگاه برای تغییر ابزار نیاز به مداخله دستی دارد؟

پاسخ: خیر. دستگاه از یک تعویض خودکار خودکار خطی (ATC) استفاده می کند. G-code به اسپیندل دستور می دهد تا به طور خودکار بیت نمایه فعلی خود را رها کند و در عرض چند ثانیه یک قطعه جدید را از مجله ابزار انتخاب کند.

س: چه نرم افزار طراحی با این سیستم کنترل سازگار است؟

پاسخ: سیستم کنترل LNC تایوان بسیار همه کاره است و کد G استاندارد را از همه نرم افزارهای اصلی تودرتو و CAD/CAM از جمله Cabinet Vision، Mozaik، WoodWOP و ArtCAM می پذیرد.

---
