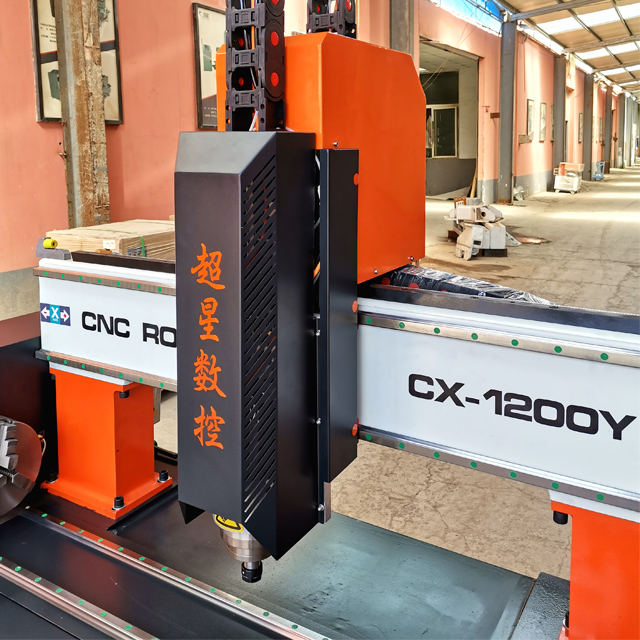

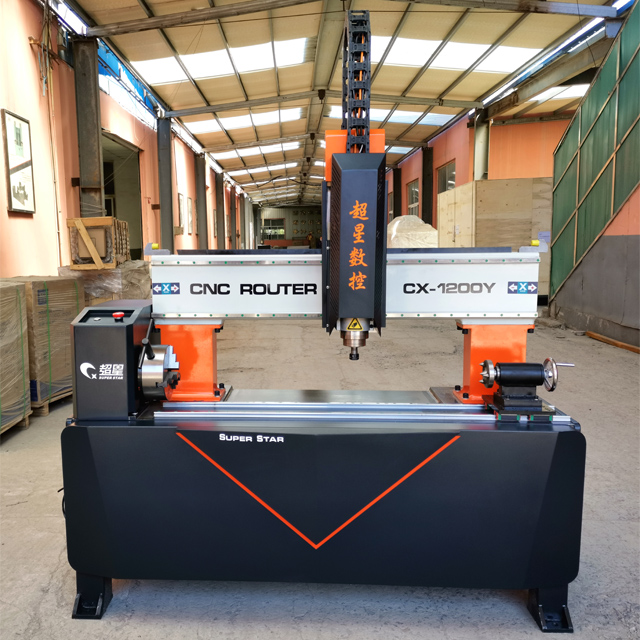

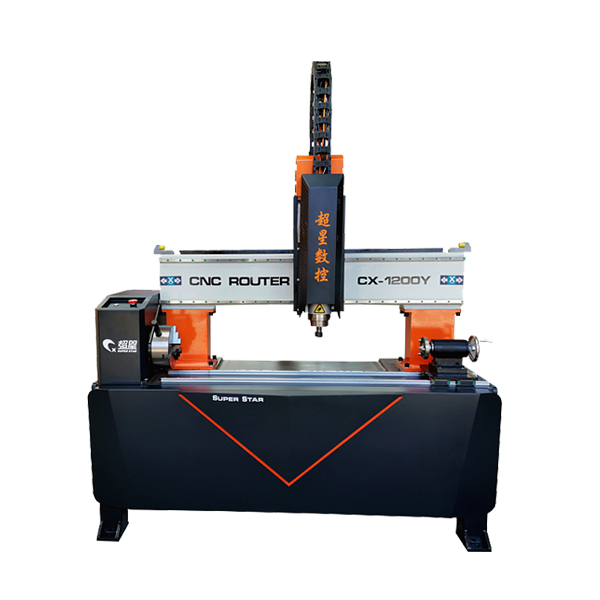

دستگاه حکاکی CNC سیلندر چوبی کوچک Superstar CX-1200Y

بررسی اجمالی محصول

Superstar CX-1200Y (تولید شده توسط Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) به طور خاص برای صنعتگران و مغازه های نجاری متمرکز بر کنده کاری سه بعدی و استوانه ای طراحی شده است. در حالی که روترهای استاندارد CNC تخت مسطح با اتصالات چرخشی مشکل دارند، CX-1200Y به عنوان یک تراش/روتر اختصاصی تک سیلندر ساخته شده است.

علیرغم ردپای جمع و جور و صرفه جویی در فضا، این دستگاه دارای ساختار فولادی بسیار بادوام و بدون درز جوش داده شده با وزن 400 کیلوگرم است. این ظرفیت باربری قوی ارتعاشات چرخشی را جذب می‌کند و از پرداخت‌های کاملاً صاف بر روی حکاکی‌های سه بعدی چوبی پیچیده اطمینان می‌دهد. عملیات ساده و پردازش خودکار آن را برای کارخانجات مبلمان با حجم بالا و کارگاه های صنایع دستی بوتیک بسیار قابل دسترس می کند.

مزایای اصلی

• محور روتاری اختصاصی: به طور خاص برای پردازش قطعات کار استوانه ای (طول 1200 میلی متر و قطر 200 میلی متر) طراحی شده است که امکان کنده کاری واقعی 360 درجه را بدون نیاز به چرخاندن دستی مواد فراهم می کند.

• تخت فولادی صرفه جویی در فضا: ساختار فولادی فشرده و سنگین، استحکام یک روتر صنعتی با فرمت بزرگ را فراهم می کند در حالی که حداقل فضای کف را در کارگاه شما اشغال می کند.

• کنترل بصری DSP: از طریق کنترلر DSP A18/A11 دستی کار می کند. این سیستم آفلاین نیازی به اتصال کامپیوتر اختصاصی ندارد، و یادگیری، کارکرد و توقف/ازسرگیری کارهای حکاکی را به سرعت بسیار آسان می کند.

• تنظیم سرعت متغیر: مجهز به سیستم کنترل فرکانس. این به اپراتورها اجازه می دهد تا سرعت چرخش چوب را برای از بین بردن ارتعاش تنظیم کنند و از پرداخت بی عیب و نقص در تراکم های مختلف چوب اطمینان حاصل کنند.

پارامترهای فنی

ویژگی	مشخصات
مدل	CX-1200Y
اندازه کاری	1200 میلی متر (طول) × 200 میلی متر (قطر) × 200 میلی متر (محور Z)
قدرت اسپیندل	آب خنک 3.0 کیلو وات
قدرت ماشین	6 کیلو وات
سرعت پردازش	5 متر در دقیقه
ولتاژ کاری	220 ولت / 380 ولت
موتور	استپر موتور 450b
راه آهن راهنما	راهنمای ریل مربع 20 / 20 میلی متری گرد
سیستم عامل	DSP A11 / A18
وزن	400 کیلو گرم

تجزیه و تحلیل اجزای تفصیلی

• اسپیندل آب خنک 3 کیلو وات:

نیروی برشی قابل توجه و گشتاور بالا را در دورهای پایین‌تر فراهم می‌کند که برای کنده‌کاری عمیق سه بعدی در چوب‌های سخت ضروری است. سیستم خنک‌کننده آب تضمین می‌کند که اسپیندل می‌تواند به‌طور مداوم برای ساعت‌ها در حین کارهای مجسمه‌سازی سه بعدی پیچیده و بدون گرم شدن بیش از حد کار کند.

• راهنماهای خطی دقیق:

محور X بر روی ریل های راهنمای خطی مربعی با دقت بالا 20 میلی متری (یا ریل های گرد) اجرا می شود. این مقاومت در برابر سایش فوق‌العاده و حرکت جانبی فوق‌العاده صاف در کل طول 1200 میلی‌متری استوانه چوبی ارائه می‌کند.

• موتورهای پله ای دقیق:

موتورهای پله‌ای 450B تضمین می‌کنند که درجات چرخشی دقیق و حرکات جانبی از طریق محاسبه درون‌یابی کاملاً هماهنگ هستند و دقت ابعادی دقیقی را برای طرح‌های متقارن مانند ستون‌های اژدها یا نرده‌های پله حفظ می‌کنند.

صنایع و مواد قابل اجرا

• صنعت مبلمان امدادی: ساخت پایه های مبلمان تزئینی، پایه تخت و لهجه های استوانه ای پیچیده.

• نجاری معماری: کنده کاری دقیق نرده های پله، نرده ها و ستون های چوبی تزئینی بزرگ.

• هنر و صنایع دستی: مجسمه‌سازی 360 درجه از پیکره‌های انسان، مجسمه‌های بودا، صنایع دستی چوبی، و آثار هنری استوانه‌ای سفارشی.

• مواد سازگار: چوب جامد، ام دی اف، بامبو، اکریلیک و فوم با چگالی بالا.

چرا Superstar CNC را انتخاب کنید؟

• ماشین‌کاری سه‌بعدی مقرون‌به‌صرفه: CX-1200Y قابلیت‌های حکاکی چرخشی محور 4 را با کسری از هزینه ماشین‌های 5 محوره بزرگ و چند سر ارائه می‌کند.

• تنظیمات قابل تنظیم: به عنوان سازنده مستقیم، پردازش حکاکی سیلندر با قطر 200 میلی متر را می توان با توجه به نیازهای پردازش واقعی شما سفارشی کرد.

• پشتیبانی جهانی: ما از قالب‌های CNC با قابلیت اطمینان بالا برای اطمینان از پایداری سیستم استفاده می‌کنیم و دستورالعمل‌های اجرایی جامع انگلیسی، آموزش‌های ویدیویی و پشتیبانی اختصاصی نصب و استقرار مستقیم کارخانه را ارائه می‌کنیم.

سوالات متداول (سؤالات متداول)

س: آیا برای اجرای آن به یک کامپیوتر متصل به دستگاه نیاز دارم؟

پاسخ: خیر. دستگاه از سیستم کنترل آفلاین DSP استفاده می کند. شما به سادگی فایل سه بعدی خود را بر روی کامپیوتر اداری خود طراحی کنید، G-code را در یک درایو فلش USB ذخیره کنید و USB را مستقیماً به کنترلر DSP دستی وصل کنید تا دستگاه را اجرا کنید.

س: آیا این دستگاه می تواند تکه های تخت چوب را کنده کاری کند؟

A: CX-1200Y به طور خاص به عنوان یک ماشین دوار برای اجسام استوانه ای طراحی شده است. اگر کار اصلی شما مسیریابی صفحه تخت با کارهای چرخشی گاه به گاه است، ما روترهای تخت مسطح استاندارد خود را با یک پیوست چرخشی توصیه می کنیم.

س: آیا خنک کننده آب برای این دستگاه بهتر از خنک کننده هوا است؟

پاسخ: برای حکاکی چرخشی سه بعدی، که اغلب به کارکردن دستگاه برای چندین ساعت متوالی نیاز دارد، دوک‌های خنک‌شده با آب ترجیح داده می‌شوند زیرا گرما را به طور مؤثرتری دفع می‌کنند و بسیار بی‌صداتر از دوک‌های خنک‌کننده هوا کار می‌کنند.

---
