Pangkalahatang-ideya ng Produkto

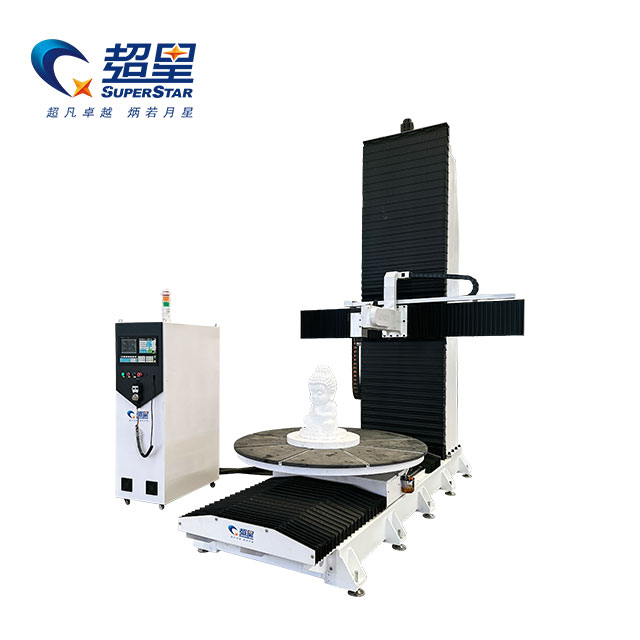

Ang Superstar CX-1525 (ginawa ng Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) ay nilulutas ang spatial at geometric na limitasyon ng tradisyonal na 3-axis at 4-axis na mga router. Kapag gumagawa ng matatayog na estatwa, deep foundry molds, o aerospace plugs, ang mga flatbed machine ay nahihirapan sa mga undercut at nangangailangan ng mga materyales na hiwain, makina, at idikit muli.
Ang patayong 5-axis na sistemang ito ay ganap na binabago ang daloy ng trabaho. Ang workpiece ay naka-mount patayo sa isang heavy-duty rotary axis platform. Habang umiikot ang piraso, inaatake ng multi-axis na 6KW air-cooled swing spindle ang materyal mula sa bawat naiisip na anggulo. Tinitiyak ng sabay-sabay na interpolation na ito ang tuluy-tuloy, lubos na tumpak na pagpaparami ng mga pinakakumplikadong 3D CAD na modelo sa isang solong walang patid na setup.
Mga Pangunahing Kalamangan
True 5-Axis Simultaneous Machining: Ang customized na five-axis na operating system ay perpektong nagsi-synchronize sa spindle's swing at sa pag-ikot ng platform, na nagbibigay-daan para sa flawless side drilling, undercut milling, at complex organic curve carving.
Napakalaki na Sobre ng Trabaho: Ang vertical na oryentasyon ay lubos na matipid sa espasyo habang tinatanggap ang malalaking bahagi. Kakayanin nito ang mga diameter ng pag-ikot mula 1500mm hanggang 2000mm at nakakagulat na taas na 2500mm hanggang 3000mm.
Walang Kompromiso na Stability: Itinayo sa isang heavy-duty square tube base, ang makina ay gumagamit ng Japan Shimpo reducer at isang purong servo drive system (na may Z-axis brake) upang magarantiya ang zero backlash at ganap na tigas sa panahon ng agresibong paggiling.
Premium Component Integration: Mula sa Taiwan TBR high-precision lead screws hanggang sa high-precision linear square guide rails, ang bawat gumagalaw na bahagi ay pinipili para matiyak ang makinis, walang vibration na paggalaw sa mga multi-meter na distansya ng paglalakbay.
Mga Teknikal na Parameter
Tampok |
Pagtutukoy |
Modelo |
CX-1525 |
Saklaw ng Pagproseso (Diameter) |
Diameter ng Pag-ikot 1500mm - 2000mm |
Saklaw ng Pagproseso (Taas) |
Taas 2500mm - 3000mm |
Operating System |
Five-Axis Customized System |
Istraktura ng Table |
Square Tube Base + Rotating Axis Platform |
Spindle |
6KW Air-Cooled Swing Head Spindle |
Bilis ng Spindle |
18,000 RPM |
Pinakamataas na Tool Clamping |
φ 20mm |
Suporta sa Gabay na Riles |
High-Precision Linear Square Rail |
Drive Screw |
Taiwan TBR High-Precision Lead Screw |
Magmaneho ng Motor |
Five-Axis Pure Servo (Z-Axis na may Brake) |
Reducer |
Japan Shimpo Reducer |
Detalyadong Configuration
Ang high-torque (18,000 RPM) spindle na ito ay naka-mount sa isang pivoting trunnion. Ang 6KW power ay nagbibigay ng sapat na cutting force para madaling makagiling ng mga siksik na wood molds at carbon fiber, habang ang φ 20mm tool clamping ay nagbibigay-daan para sa paggamit ng extra-long, large-diameter foam surfacing bits.
Ang pag-ikot ng maraming toneladang bloke ng kahoy o foam sa base ay nangangailangan ng napakalawak, kontroladong metalikang kuwintas. Tinitiyak ng Japan Shimpo gear reducer na humihinto ang mabigat na rotary platform at magsisimula nang may ganap, micrometer-level na katumpakan nang walang 'sobra-swinging.'
Dahil ang Z-axis na karwahe ay gumagana nang patayo sa 3 metro, ang servo motor ay nilagyan ng pinagsamang electromagnetic brake. Kung mawawalan ng kuryente, agad na ikinakandado ng preno ang spindle sa lugar, na pinipigilan itong mahulog at masira ang workpiece.
Mga Naaangkop na Industriya at Materyales
Ang dalubhasang makina na ito ay ang workhorse ng mabigat, volumetric na pagmamanupaktura:
Mga Target na Industriya: Foundry pattern making (lost-foam casting), theme park prop manufacturing, large-scale sculpture and arts, architectural columns, at marine/aerospace composite plug manufacturing.
Mga Target na Material: EPS (Styrofoam), Polyurethane (PU) foam, XPS, heavy wood molds, tooling boards, carbon fiber, fiberglass, at iba pang composite non-metallic na materyales.
Bakit Pumili ng Superstar CNC?
Advanced na 5-Axis Engineering: Ang mga totoong 5-axis na makina ay nangangailangan ng pambihirang geometric na pagkakalibrate. Gumagamit ang Jinan Jinshengxing Machinery ng advanced laser interferometry upang matiyak na ang rotary center at spindle pivot point ay perpektong nakahanay bago umalis ang makina sa aming pabrika.
Footprint Efficiency: Sa pamamagitan ng pagpihit ng makina nang patayo, makakamit mo ang napakalaking 3-meter processing height nang hindi kumukonsumo ng 6+ metro ng mahalagang espasyo sa sahig ng pabrika.
Global Technical Support: Hindi lang namin ibinebenta ang makina; nagbibigay kami ng ekspertong post-processor na suporta at gabay sa software na kailangan ng iyong mga inhinyero upang maayos na lumipat mula sa 3D CAD na disenyo patungo sa 5-axis na pisikal na pag-ukit.
Mga Madalas Itanong
T: Kailangan ko ba ng espesyal na software para magpatakbo ng 5-axis CNC?
A: Oo. Ang tunay na 5-axis na sabay-sabay na machining ay nangangailangan ng advanced na CAM software (gaya ng Powermill, Mastercam, o espesyal na 5-axis CAD/CAM suite) na may kakayahang bumuo ng 5-axis na mga toolpath at maiwasan ang mga banggaan. Tutulungan namin ang iyong koponan sa tamang post-processor para sa aming controller.
Q: Maaari bang iproseso ng makinang ito ang mabigat na solidong kahoy?
A: Talagang. Ang heavy-duty square tube base, 6KW spindle, at Shimpo reducer ay nagbibigay ng rigidity at torque na kinakailangan para sa paggiling ng malalaking solid wood pattern at carbon fiber block, hindi lang lightweight na foam.
T: Paano mo nilo-load ang isang bloke na may taas na 3 metro sa makina?
A: Dahil sa patayong disenyo, ang mga hilaw na materyales ay karaniwang ibinababa sa rotary axis platform mula sa itaas gamit ang isang karaniwang factory overhead crane o isang heavy-duty na forklift, na ginagawang lubos na mahusay ang pagkarga.
Master Massive 3D Manufacturing
Tanggalin ang manual carving at multi-part gluing. Gumawa ng walang kamali-mali, monumental na mga hugis sa iisang setup gamit ang Superstar 1525 Vertical 5-Axis Foam Engraving Machine.
Humiling ng Komprehensibong 5-Axis na Konsultasyon at Quote Ngayon
