उत्पाद अवलोकन

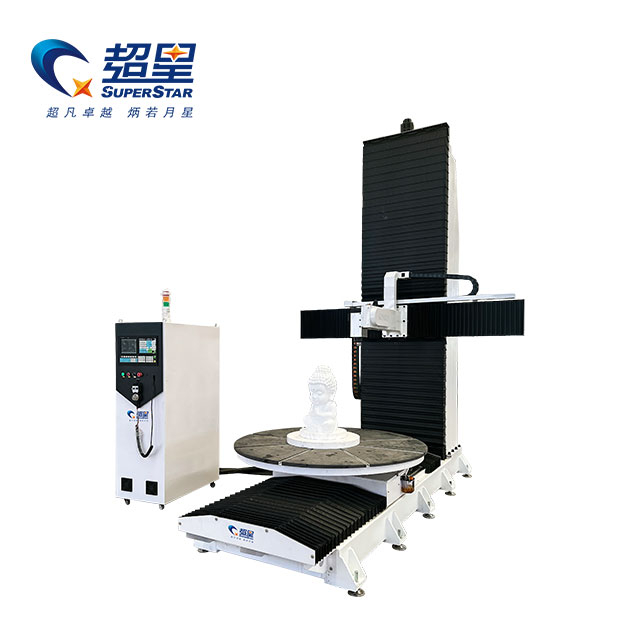

सुपरस्टार CX-1525 ( द्वारा निर्मित जिनान जिनशेंगक्सिंग मशीनरी मैन्युफैक्चर कंपनी लिमिटेड ) पारंपरिक 3-अक्ष और 4-अक्ष राउटर की स्थानिक और ज्यामितीय सीमाओं को हल करता है। ऊंची मूर्तियों, गहरी फाउंड्री मोल्ड्स, या एयरोस्पेस प्लग का निर्माण करते समय, फ्लैटबेड मशीनें अंडरकट्स के साथ संघर्ष करती हैं और सामग्री को काटने, मशीन बनाने और वापस एक साथ चिपकाने की आवश्यकता होती है।
यह ऊर्ध्वाधर 5-अक्ष प्रणाली वर्कफ़्लो में पूरी तरह से क्रांति ला देती है। वर्कपीस को हेवी-ड्यूटी रोटरी एक्सिस प्लेटफॉर्म पर लंबवत रूप से लगाया गया है। जैसे ही टुकड़ा घूमता है, मल्टी-एक्सिस 6KW एयर-कूल्ड स्विंग स्पिंडल हर कल्पनीय कोण से सामग्री पर हमला करता है। यह एक साथ प्रक्षेप एक एकल, निर्बाध सेटअप में सबसे जटिल 3डी सीएडी मॉडल का निर्बाध, अत्यधिक सटीक पुनरुत्पादन सुनिश्चित करता है।
मुख्य लाभ
ट्रू 5-एक्सिस एक साथ मशीनिंग: अनुकूलित पांच-एक्सिस ऑपरेटिंग सिस्टम स्पिंडल के स्विंग और प्लेटफ़ॉर्म के रोटेशन को पूरी तरह से सिंक्रनाइज़ करता है, जो दोषरहित साइड ड्रिलिंग, अंडरकट मिलिंग और जटिल कार्बनिक वक्र नक्काशी की अनुमति देता है।
विशाल कार्य लिफाफा: बड़े हिस्सों को समायोजित करते हुए ऊर्ध्वाधर अभिविन्यास अत्यधिक स्थान-कुशल है। यह 1500 मिमी से 2000 मिमी तक के रोटेशन व्यास और 2500 मिमी से 3000 मिमी की चौंका देने वाली ऊंचाई को संभाल सकता है।
असम्बद्ध स्थिरता: हेवी-ड्यूटी स्क्वायर ट्यूब बेस पर निर्मित, मशीन आक्रामक मिलिंग के दौरान शून्य बैकलैश और पूर्ण कठोरता की गारंटी के लिए जापान शिम्पो रेड्यूसर और एक शुद्ध सर्वो ड्राइव सिस्टम (जेड-अक्ष ब्रेक के साथ) का उपयोग करती है।
प्रीमियम घटक एकीकरण: ताइवान टीबीआर उच्च-परिशुद्धता लीड स्क्रू से लेकर उच्च-परिशुद्धता रैखिक वर्ग गाइड रेल तक, प्रत्येक गतिशील भाग को मल्टी-मीटर यात्रा दूरी पर सुचारू, कंपन-मुक्त गति सुनिश्चित करने के लिए चुना जाता है।
तकनीकी मापदंड
विशेषता |
विनिर्देश |
नमूना |
सीएक्स-1525 |
प्रोसेसिंग रेंज (व्यास) |
रोटेशन व्यास 1500 मिमी - 2000 मिमी |
प्रोसेसिंग रेंज (ऊंचाई) |
ऊँचाई 2500 मिमी - 3000 मिमी |
ऑपरेटिंग सिस्टम |
पांच-अक्ष अनुकूलित प्रणाली |
टेबल संरचना |
स्क्वायर ट्यूब बेस + रोटेटिंग एक्सिस प्लेटफार्म |
धुरा |
6KW एयर-कूल्ड स्विंग हेड स्पिंडल |
धुरी गति |
18,000 आरपीएम |
अधिकतम टूल क्लैम्पिंग |
φ 20 मिमी |
समर्थन गाइड रेल |
उच्च परिशुद्धता रैखिक वर्ग रेल |
ड्राइव पेंच |
ताइवान टीबीआर उच्च परिशुद्धता लीड स्क्रू |
मोटर चलाएँ |
फाइव-एक्सिस प्योर सर्वो (ब्रेक के साथ जेड-एक्सिस) |
कम करने |
जापान शिम्पो रिड्यूसर |
विस्तृत विन्यास
यह हाई-टॉर्क (18,000 RPM) स्पिंडल एक पिवोटिंग ट्रूनियन पर लगाया गया है। 6KW की शक्ति घने लकड़ी के सांचों और कार्बन फाइबर को आसानी से मिलाने के लिए पर्याप्त कटिंग बल प्रदान करती है, जबकि φ 20 मिमी टूल क्लैंपिंग अतिरिक्त-लंबे, बड़े-व्यास वाले फोम सरफेसिंग बिट्स के उपयोग की अनुमति देती है।
आधार पर लकड़ी या फोम के एक बहु-टन ब्लॉक को घुमाने के लिए अत्यधिक, नियंत्रित टॉर्क की आवश्यकता होती है। जापान शिम्पो गियर रिड्यूसर यह सुनिश्चित करता है कि भारी रोटरी प्लेटफ़ॉर्म 'ओवर-स्विंगिंग' के बिना पूर्ण, माइक्रोमीटर-स्तर की सटीकता के साथ रुकता और शुरू होता है।
चूँकि Z-अक्ष गाड़ी 3 मीटर से अधिक लंबवत चलती है, सर्वो मोटर एक एकीकृत विद्युत चुम्बकीय ब्रेक से सुसज्जित है। यदि बिजली कभी खो जाती है, तो ब्रेक तुरंत स्पिंडल को उसकी जगह पर लॉक कर देता है, जिससे उसे गिरने और वर्कपीस को नुकसान पहुंचने से रोका जा सके।
लागू उद्योग और सामग्री
यह विशेष मशीन भारी, वॉल्यूमेट्रिक विनिर्माण का कार्यक्षेत्र है:
लक्ष्य उद्योग: फाउंड्री पैटर्न मेकिंग (लॉस्ट-फोम कास्टिंग), थीम पार्क प्रोप निर्माण, बड़े पैमाने पर मूर्तिकला और कला, वास्तुशिल्प कॉलम, और समुद्री/एयरोस्पेस मिश्रित प्लग निर्माण।
लक्ष्य सामग्री: ईपीएस (स्टायरोफोम), पॉलीयुरेथेन (पीयू) फोम, एक्सपीएस, भारी लकड़ी के सांचे, टूलींग बोर्ड, कार्बन फाइबर, फाइबरग्लास, और अन्य मिश्रित गैर-धातु सामग्री।
सुपरस्टार सीएनसी क्यों चुनें?
उन्नत 5-अक्ष इंजीनियरिंग: वास्तविक 5-अक्ष मशीनों को असाधारण ज्यामितीय अंशांकन की आवश्यकता होती है। जिनान जिनशेंगक्सिंग मशीनरी यह सुनिश्चित करने के लिए उन्नत लेजर इंटरफेरोमेट्री का उपयोग करती है कि मशीन हमारे कारखाने से निकलने से पहले रोटरी केंद्र और स्पिंडल धुरी बिंदु पूरी तरह से संरेखित हो।
फ़ुटप्रिंट दक्षता: मशीन को लंबवत घुमाकर, आप 6+ मीटर मूल्यवान फ़ैक्टरी फ़्लोर स्पेस का उपभोग किए बिना 3-मीटर की विशाल प्रसंस्करण ऊंचाई प्राप्त करते हैं।
वैश्विक तकनीकी सहायता: हम सिर्फ मशीन नहीं बेचते हैं; हम आपके इंजीनियरों को 3डी सीएडी डिज़ाइन से 5-अक्ष भौतिक नक्काशी में आसानी से संक्रमण के लिए आवश्यक विशेषज्ञ पोस्ट-प्रोसेसर समर्थन और सॉफ़्टवेयर मार्गदर्शन प्रदान करते हैं।
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न: क्या मुझे 5-अक्ष सीएनसी चलाने के लिए विशेष सॉफ़्टवेयर की आवश्यकता है?
उत्तर: हाँ. सही 5-अक्ष एक साथ मशीनिंग के लिए उन्नत CAM सॉफ़्टवेयर (जैसे पॉवरमिल, मास्टरकैम, या विशेष 5-अक्ष CAD/CAM सुइट्स) की आवश्यकता होती है जो 5-अक्ष टूलपाथ उत्पन्न करने और टकराव से बचने में सक्षम हो। हम अपने नियंत्रक के लिए सही पोस्ट-प्रोसेसर के साथ आपकी टीम की सहायता करेंगे।
प्रश्न: क्या यह मशीन भारी ठोस लकड़ी को संसाधित कर सकती है?
उत्तर: बिल्कुल. हेवी-ड्यूटी स्क्वायर ट्यूब बेस, 6 किलोवाट स्पिंडल और शिम्पो रेड्यूसर केवल हल्के फोम ही नहीं, बल्कि बड़े ठोस लकड़ी के पैटर्न और कार्बन फाइबर ब्लॉकों को मिलाने के लिए आवश्यक कठोरता और टॉर्क प्रदान करते हैं।
प्रश्न: आप मशीन में 3 मीटर लंबा ब्लॉक कैसे लोड करते हैं?
ए: ऊर्ध्वाधर डिजाइन के कारण, कच्चे माल को आमतौर पर एक मानक फैक्ट्री ओवरहेड क्रेन या हेवी-ड्यूटी फोर्कलिफ्ट का उपयोग करके ऊपर से रोटरी अक्ष प्लेटफॉर्म पर उतारा जाता है, जिससे लोडिंग अत्यधिक कुशल हो जाती है।
मास्टर मैसिव 3डी मैन्युफैक्चरिंग
मैन्युअल नक्काशी और मल्टी-पार्ट ग्लूइंग को हटा दें। के साथ एक ही सेटअप में निर्दोष, स्मारकीय आकार बनाएं सुपरस्टार 1525 वर्टिकल 5-एक्सिस फोम एनग्रेविंग मशीन .
व्यापक 5-अक्ष परामर्श और कोटेशन के लिए आज ही अनुरोध करें
