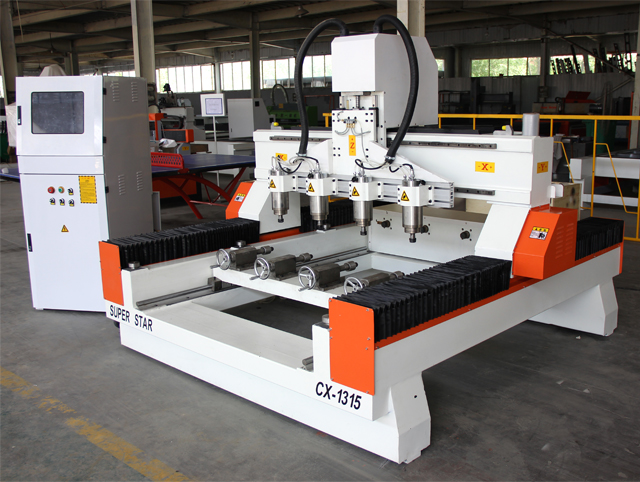

तैनात करने पर बधाई मल्टी-स्पिंडल और रोटरी सीएनसी राउटर । आपके वर्कशॉप में आप साधारण कटौती से आगे बढ़कर उच्च दक्षता वाले बड़े पैमाने पर उत्पादन के दायरे में आ गए हैं।
हालाँकि, महान शक्ति के साथ बड़ी जिम्मेदारी भी आती है। 4, 6, या 8 स्पिंडल वाली मशीन को मानक सिंगल-हेड राउटर की तुलना में एक अलग दृष्टिकोण की आवश्यकता होती है। यदि एक धुरी दूसरों की तुलना में थोड़ी कम है, तो आप एक भाग को बर्बाद कर देते हैं; यदि रोटरी अक्ष केन्द्रित नहीं है, तो आपकी नक्काशी विकृत हो जाएगी।
यह मार्गदर्शिका आपकी उत्पादन लाइन को सुचारू और लाभप्रद रूप से चालू रखने के लिए आवश्यक परिचालन चरणों और रखरखाव दिनचर्या को शामिल करती है।
चरण-दर-चरण संचालन: प्रारंभ करना
मल्टी-हेड मशीन का संचालन सिंक्रनाइज़ेशन के बारे में है । यहां बताया गया है कि इसे सही तरीके से कैसे सेट किया जाए।
जोखिम: यदि स्पिंडल #1, स्पिंडल #2 से 0.5 मिमी कम है, तो पहला भाग बहुत गहरा काटा जाएगा, जबकि दूसरा बहुत उथला है।
समाधान: डायल इंडिकेटर या मोबाइल टूल सेंसर का उपयोग करें। Z-अक्ष को तब तक कम करें जब तक कि पहला बिट सेंसर को न छू ले। फिर, दूसरे, तीसरे और चौथे स्पिंडल के मोटर माउंट को मैन्युअल रूप से समायोजित करें जब तक कि वे बिल्कुल समान ऊंचाई दर्ज न कर लें।
2. रोटरी एक्सिस सेटअप (चौथा एक्सिस)
फ्लैट नक्काशी से रोटरी नक्काशी पर स्विच करते समय:
केंद्र ढूंढें: रोटरी कार्य के लिए 'जेड-ज़ीरो' आमतौर पर चक का केंद्र होता है , लकड़ी की सतह नहीं।
स्टॉक को सुरक्षित करें: सुनिश्चित करें कि टेलस्टॉक (गैर-मोटर चालित छोर) वर्कपीस के खिलाफ कसकर बंद है। ढीला स्टॉक कंपन करेगा और परिणामस्वरूप तैयार उत्पाद पर 'बकबक के निशान' पड़ जाएंगे।
3. टूल चेंजिंग प्रोटोकॉल
अधिकांश मल्टी-स्पिंडल मशीनें मैन्युअल कोलेट परिवर्तन (ER25/ER32) का उपयोग करती हैं।
सफाई: नया कोलेट डालने से पहले स्पिंडल कोन को साफ कपड़े से पोंछ लें। स्पिंडल के अंदर की धूल 'रन-आउट' (डगमगाहट) का कारण बनती है, जिससे उपकरण टूट जाते हैं।
संगति: पुन : अंशांकन की आवश्यकता को कम करने के लिए सुनिश्चित करें कि यदि संभव हो तो सभी उपकरण समान लंबाई के हों।
रखरखाव: आपके निवेश की सुरक्षा करना
एक सुव्यवस्थित मशीन पैसे छापती है। एक उपेक्षित व्यक्ति मरम्मत के लिए चालान प्रिंट करता है।
1. दैनिक: 'स्वच्छ एवं चिकनाई' दिनचर्या
धूल निकालना: लकड़ी की धूल तेल को अवशोषित करती है। प्रत्येक शिफ्ट के अंत में, गैन्ट्री और रेल से धूल हटा दें।
स्नेहन: तेल भंडार की जाँच करें। मल्टी-स्पिंडल मशीनें भारी होती हैं; घर्षण और घिसाव को रोकने के लिए रैखिक गाइड रेल को निरंतर स्नेहन (आमतौर पर आईएसओ 68 वे ऑयल) की आवश्यकता होती है।
प्रवाह की जाँच करें: सुनिश्चित करें कि पानी सभी स्पिंडल से बह रहा है। एक ट्यूब में खराबी एक मोटर को मिनटों में जला सकती है।
गुणवत्ता की जाँच करें: यदि पानी बादलदार दिखता है या उसमें शैवाल है, तो सिस्टम को फ्लश करें और थोड़े से जंग रोधी तरल पदार्थ के साथ साफ पानी मिलाएं।
3. मासिक: इलेक्ट्रॉनिक्स एवं टाइटनिंग
मशीनिंग में कंपन अपरिहार्य है।
कनेक्शन जांचें: नियंत्रण कैबिनेट खोलें (बिजली बंद होने पर) और ढीले टर्मिनल स्क्रू की जांच करें।
बेल्ट तनाव: यदि आपकी रोटरी धुरी बेल्ट का उपयोग करती है, तो तनाव की जांच करें। एक ढीली बेल्ट 'बैकलैश' का कारण बनती है, जिससे पूर्ण वृत्तों के बजाय अंडाकार आकार बनते हैं।
निष्कर्ष: संगति कुंजी है
मल्टी -स्पिंडल और रोटरी सीएनसी राउटर वॉल्यूम के लिए डिज़ाइन किया गया एक वर्कहॉर्स है। इन अंशांकन और रखरखाव चरणों का पालन करके, आप सुनिश्चित करते हैं कि आपके द्वारा निर्मित 1,000वां टेबल लेग पहले वाले के समान है।
अपनी मशीन के साथ सम्मानपूर्वक व्यवहार करें, और यह आपको वर्षों की विश्वसनीय सेवा का पुरस्कार देगी। स्पेयर पार्ट्स या अपग्रेड के लिए, हमारी वेबसाइट पर जाएँ मल्टी-स्पिंडल और रोटरी सीएनसी राउटर उत्पाद सूची.
अक्सर पूछे जाने वाले प्रश्न: अक्सर पूछे जाने वाले प्रश्न
Q1: मुझे स्पिंडल की Z-ऊंचाई को कितनी बार कैलिब्रेट करना चाहिए?
उत्तर: जब भी आप उपकरण बदलें तो आपको इसकी जांच करनी चाहिए। यहां तक कि आप कोलेट में बिट को कितनी दूर तक डालते हैं, इसमें एक छोटा सा अंतर भी कट की गहराई को प्रभावित करेगा।
Q2: यदि एक धुरी टूट जाए तो क्या मैं मशीन चला सकता हूँ?
उत्तर: हाँ. अधिकांश नियंत्रक आपको एक विशिष्ट स्पिंडल आउटपुट को अक्षम करने की अनुमति देते हैं। हालाँकि, आपको दुर्घटनाओं को रोकने और यथाशीघ्र ठीक करने के लिए टूटे हुए स्पिंडल से उपकरण को हटा देना चाहिए।
Q3: रोटरी अक्ष के लिए मुझे किस प्रकार का ग्रीस उपयोग करना चाहिए?
ए: चक और टेलस्टॉक बियरिंग्स के लिए, मानक लिथियम-आधारित ग्रीस आमतौर पर पर्याप्त होता है। मशीन की रैखिक रेल के लिए, अनुशंसित रेल तेल (अक्सर आईएसओ 68) का उपयोग करें।
Q4: मेरी रोटरी नक्काशी गोल के बजाय अंडाकार क्यों निकल रही है?
उत्तर: यह आमतौर पर सेटिंग्स में एक 'स्टेप वैल्यू' (पल्स समतुल्य) त्रुटि या रोटरी अक्ष पर एक ढीली बेल्ट है। अपने नियंत्रक में प्रति डिग्री ए-अक्ष चरणों को पुन: कैलिब्रेट करें।
