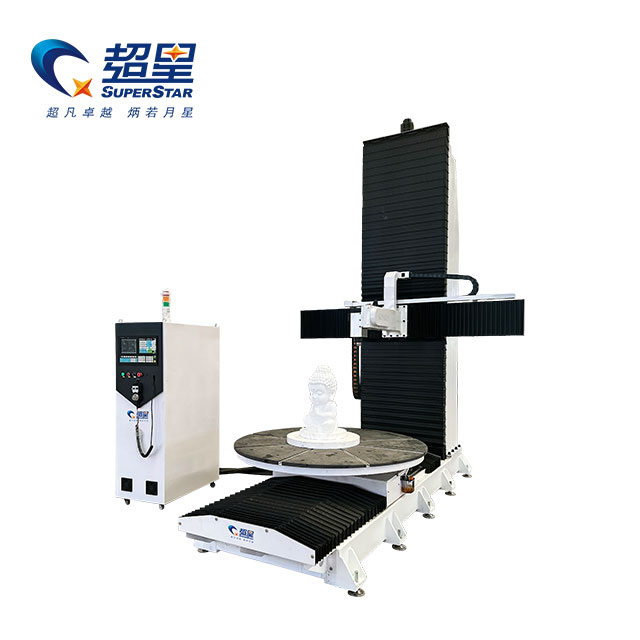

Superstar CX-1525 függőleges 5 tengelyes hab- és formagravírozó gép

Termék áttekintése

A Superstar CX-1525 (gyártója: Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) megoldja a hagyományos 3 és 4 tengelyes útválasztók térbeli és geometriai korlátait. A tornyos szobrok, mélyöntödei formák vagy repülőgép-dugók gyártása során a síkágyas gépek alávágásokkal küzdenek, és az anyagokat szeletelni, megmunkálni és össze kell ragasztani.

Ez a függőleges 5 tengelyes rendszer teljesen forradalmasítja a munkafolyamatot. A munkadarab függőlegesen van felszerelve egy nagy teherbírású forgótengelyes platformra. Ahogy a darab forog, a többtengelyes, 6 kW-os léghűtéses lengőorsó minden elképzelhető szögből megtámadja az anyagot. Ez az egyidejű interpoláció biztosítja a legösszetettebb 3D CAD modellek zökkenőmentes, rendkívül pontos reprodukálását egyetlen, megszakítás nélküli beállításban.

Alapvető előnyei

• Valódi 5 tengelyes szimultán megmunkálás: A testreszabott öttengelyes operációs rendszer tökéletesen szinkronizálja az orsó lengéseit és a platform forgását, lehetővé téve a hibátlan oldalfúrást, alámetszett marást és összetett szerves görbe faragást.

• Kolosszális munkaboríték: A függőleges tájolás rendkívül helytakarékos, miközben masszív alkatrészeket is elhelyez. 1500-2000 mm-es forgási átmérőket és 2500-3000 mm-es megdöbbentő magasságokat képes kezelni.

• Kompromisszumok nélküli stabilitás: A nagy teherbírású, négyzet alakú csőalapra épülő gép Japan Shimpo reduktorral és tiszta szervo hajtásrendszerrel (Z-tengelyes fékkel) garantálja a nulla holtjátékot és az abszolút merevséget az agresszív marás során.

• Prémium komponensintegráció: A tajvani TBR nagypontosságú ólomcsavaroktól a nagy pontosságú lineáris, négyzetes vezetősínekig minden mozgó alkatrész úgy van kiválasztva, hogy egyenletes, vibrációmentes mozgást biztosítson több méteres utazási távolságokon.

Műszaki paraméterek

Funkció	Specifikáció
Modell	CX-1525
Feldolgozási tartomány (átmérő)	Forgási átmérő 1500-2000 mm
Feldolgozási tartomány (magasság)	Magasság 2500-3000 mm
Operációs rendszer	Öt tengelyes testreszabott rendszer
Táblázat szerkezete	Négyzet alakú csőalap + forgótengelyű platform
Orsó	6KW léghűtéses lengőfejes orsó
Orsó sebesség	18.000 RPM
Maximális szerszámbefogás	φ 20 mm
Támogatás vezetősín	Nagy pontosságú lineáris négyzet alakú sín
Meghajtó csavar	Tajvan TBR nagy pontosságú ólomcsavar
Hajtás Motor	Öt tengelyes tiszta szervo (Z-tengely fékkel)
Szűkítő	Japán Shimpo reduktor

Részletes konfiguráció

• 6KW léghűtéses lengőorsó:

Ez a nagy nyomatékú (18 000 ford./perc) orsó egy forgó tengelyre van felszerelve. A 6 kW-os teljesítmény elegendő forgácsolóerőt biztosít a sűrű faformák és szénszálak könnyű marásához, míg a φ 20 mm-es szerszámbefogás lehetővé teszi az extra hosszú, nagy átmérőjű habszivacs felületű fúrófejek használatát.

• Japan Shimpo Reducer & Pure Servo Drive:

Egy több tonnás fa- vagy habtömb alján történő forgatásához óriási, szabályozott nyomatékra van szükség. A Japan Shimpo sebességváltó biztosítja, hogy a nehéz forgó platform abszolút, mikrométeres pontossággal, 'túllendülés' nélkül álljon meg és induljon el.

• Z-tengely biztonsági fék:

Mivel a Z-tengelyű kocsi 3 méter felett függőlegesen működik, a szervomotor integrált elektromágneses fékkel van felszerelve. Ha áramkimaradás történik, a fék azonnal a helyén rögzíti az orsót, megakadályozva, hogy leessen és megsérüljön a munkadarab.

Alkalmazható iparágak és anyagok

Ez a speciális gép a nehéz, volumetrikus gyártás igáslója:

• Célágazatok: Öntödei minták készítése (vesztett hab öntés), vidámparki kellékek gyártása, nagyszabású szobrászat és művészetek, építészeti oszlopok, valamint tengeri/repülési kompozit dugók gyártása.

• Célanyagok: EPS (hungarocell), poliuretán (PU) hab, XPS, nehéz fa öntőformák, szerszámlapok, szénszál, üvegszál és egyéb kompozit nemfémes anyagok.

Miért válassza a Superstar CNC-t?

• Fejlett 5 tengelyes tervezés: A valódi 5 tengelyes gépek kivételes geometriai kalibrációt igényelnek. A Jinan Jinshengxing Machinery fejlett lézeres interferometriát használ annak biztosítására, hogy a forgó középpontja és az orsó forgáspontjai tökéletesen illeszkedjenek, mielőtt a gép elhagyja gyárunkat.

• Lábnyom-hatékonyság: A gép függőleges elfordításával hatalmas, 3 méteres feldolgozási magasság érhető el anélkül, hogy 6+ méter értékes gyári alapterületet fogyasztana.

• Globális műszaki támogatás: Nem csak a gépet adjuk el; Szakszerű utóprocesszor-támogatást és szoftveres útmutatást biztosítunk mérnökeinek ahhoz, hogy zökkenőmentesen áttérhessenek a 3D CAD-tervezésről az 5-tengelyes fizikai faragásra.

Gyakran Ismételt Kérdések

K: Szükségem van speciális szoftverre az 5 tengelyes CNC futtatásához?

V: Igen. A valódi 5 tengelyes egyidejű megmunkáláshoz olyan fejlett CAM szoftverek (például Powermill, Mastercam vagy speciális 5 tengelyes CAD/CAM csomagok) szükségesek, amelyek képesek 5 tengelyes szerszámpályák létrehozására és az ütközések elkerülésére. Segítünk csapatának a megfelelő utófeldolgozóval a vezérlőnkhöz.

K: Ez a gép meg tudja dolgozni a nehéz tömör fát?

V: Abszolút. A nagy teherbírású négyzet alakú csőalap, a 6 kW-os orsó és a Shimpo reduktor biztosítja a nagy tömörfa minták és szénszálas tömbök marásához szükséges merevséget és nyomatékot, nem csak a könnyű habszivacsot.

K: Hogyan lehet egy 3 méter magas blokkot betölteni a gépbe?

V: A függőleges kialakítás miatt a nyersanyagokat jellemzően felülről engedik le a forgótengelyes platformra szabványos gyári függesztődaruval vagy nagy teherbírású targoncával, így a rakodás rendkívül hatékony.

---

Mester Massive 3D Manufacturing

Szüntesse meg a kézi faragást és a többrészes ragasztást. Készítsen hibátlan, monumentális formákat egyetlen összeállításban a Superstar 1525 függőleges 5 tengelyes habgravírozó géppel.

Kérjen átfogó 5-tengelyes konzultációt és árajánlatot még ma
