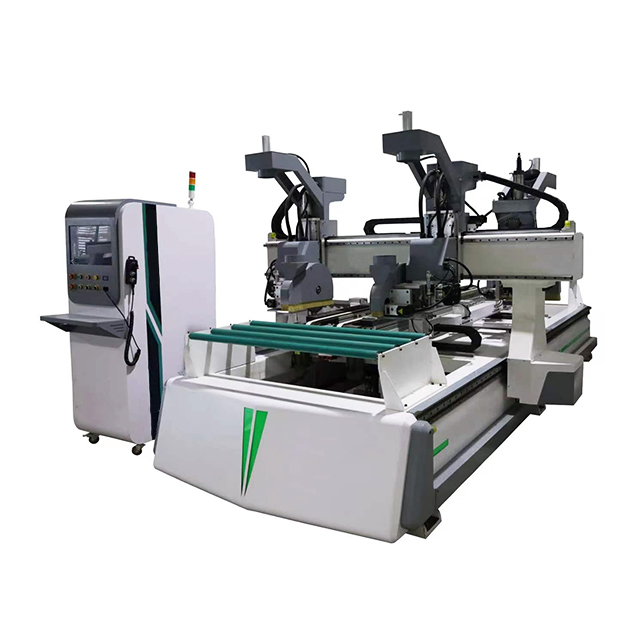

Machine de découpe à quatre côtés pour portes en bois massif CNC Superstar CX-1325

Présentation du produit

La machine de découpe à quatre côtés Superstar CX-1325 (fabriquée par Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) révolutionne le processus de dimensionnement des portes. Traditionnellement, pour équarrir une lourde porte en bois massif, plusieurs opérateurs doivent faire pivoter et alimenter manuellement la dalle à l'aide d'une scie à panneaux, ce qui demande beaucoup de main d'œuvre et est sujet aux erreurs de mesure.

Le CX-1325 automatise l'ensemble de ce flux de travail. Grâce à une conception de mouvement de portique robuste, la porte reste fermement fixée à la table de travail sous vide tandis que la tête de coupe à double scie se déplace autour du périmètre. Le banc de la machine est construit à partir de tubes carrés soudés à parois épaisses et traité par un centre de fraisage à 5 axes, garantissant une fondation rigide et sans vibrations qui maintient une équerrage absolue même sous des charges de travail continues élevées.

Avantages principaux

• Structure de scie mère et fils : équipée d'une scie principale de 7,5 kW et d'une scie inciseur de 1,5 kW. Cette conception garantit que le placage inférieur ou le stratifié de la porte ne se brise pas ou ne se déchire pas lors de la coupe transversale, offrant ainsi un bord parfaitement propre.

• Entraînement à double moteur haute vitesse : l'axe Y est entraîné par des servomoteurs synchronisés à double valeur absolue AC de 1,5 kW, atteignant des vitesses de fonctionnement maximales allant jusqu'à 40 m/min tout en maintenant une tolérance de répétabilité étroite de ± 0,05 mm.

• Mouvement linéaire de qualité supérieure : comprend des rails de guidage linéaires carrés surdimensionnés de haute précision de Taiwan (axe Y 30 mm, axe X/Z 25 mm) et une vis à billes TBI à dégagement automatique à double écrou sur l'axe Z pour supporter de lourdes charges de coupe en douceur.

• Automatisation intelligente : intègre un système de contrôle de bus développé indépendamment avec des cylindres de positionnement automatiques et un système de graissage automatisé, réduisant considérablement les temps de configuration et de maintenance quotidienne.

Paramètres techniques

Configuration détaillée et analyse des composants

• Table de travail robuste :

Le plateau de table sous vide serre solidement les portes en bois massif lourdes et surdimensionnées sans altérer la finition de la surface. Des roues auxiliaires de chargement et de déchargement sont intégrées au lit pour aider les opérateurs à mettre en place sans effort les dalles lourdes.

• Câblage importé d'Allemagne :

Équipé d'une chaîne porte-câble blindée anti-interférences Igus hautement flexible importée d'Allemagne. Cela évite la fatigue des câbles et la perte de signal, garantissant ainsi que les commandes CNC de la machine restent ininterrompues lors des mouvements rapides et répétitifs du portique.

• Réducteurs de précision :

Le système d'entraînement utilise des réducteurs de haute précision à double support associés aux servomoteurs. Cela élimine le jeu et garantit que le lourd portique s'arrête et démarre avec une précision absolue, garantissant ainsi des coins de porte parfaitement carrés.

Industries et matériaux applicables

• Industrie cible : Fabrication de portes intérieures/extérieures commerciales et résidentielles (ensembles de portes).

• Fonction principale : équarrissage sur quatre côtés, coupe des bords et dimensionnement exact.

• Matériaux compatibles : portes en bois massif, portes d'ingénierie MDF/HDF, portes composites plaquées, portes coupe-feu et composants de meubles à panneaux lourds.

Pourquoi choisir Superstar CNC ?

• Valeur directe d'usine économique : en tant que fabricant d'origine, nous proposons une scie à quatre côtés robuste de qualité industrielle à un prix très compétitif par rapport à ses équivalents européens, garantissant un retour sur investissement rapide.

• Construit pour la longévité : la structure du lit subit une trempe thermique stricte pour libérer les contraintes de soudage, garantissant que le cadre de la machine reste parfaitement droit et précis pendant plus d'une décennie d'utilisation continue.

• Fiabilité mondiale : depuis 2003, Jinan Jinshengxing Machinery a exporté vers plus de 114 pays. Nous fournissons des manuels complets en anglais, des kits d'accessoires complets (clés, couteaux, pinces) et une assistance technique après-vente dédiée.

Foire aux questions

Q : La machine nécessite-t-elle que l'opérateur tourne la porte pour couper les quatre côtés ?

R : Non. Étant donné que la machine utilise un mouvement à portique sur une table aspirante fixe, la tête de scie se déplace autour de la porte fixe pour couper automatiquement les quatre côtés.

Q : La lame de scie va-t-elle ébrécher le placage des portes composites ou peintes ?

R : Non. La machine utilise une structure de scie « Mère et Fils ». Une petite scie à inciser de 1,5 kW crée d'abord une coupe peu profonde sur la couche inférieure de la porte, suivie par l'énorme scie principale de 7,5 kW. Cela garantit une coupe nette et sans éclats sur les faces supérieure et inférieure.

Q : Une seule personne peut-elle faire fonctionner cette machine ?

R : Oui. Grâce aux roues de chargement auxiliaires, aux vérins de positionnement automatique et à la table de serrage à vide, un seul opérateur peut facilement charger la porte, appuyer sur Start et laisser le système CNC équerrer automatiquement la porte.

Égalisez parfaitement vos portes en un seul passage

Éliminez les erreurs de mesure et doublez votre production de dimensionnement. Améliorez votre usine de portes avec la machine de découpe à quatre côtés pour portes en bois massif CNC Superstar CX-1325.

Demandez un devis directement en usine dès aujourd'hui
