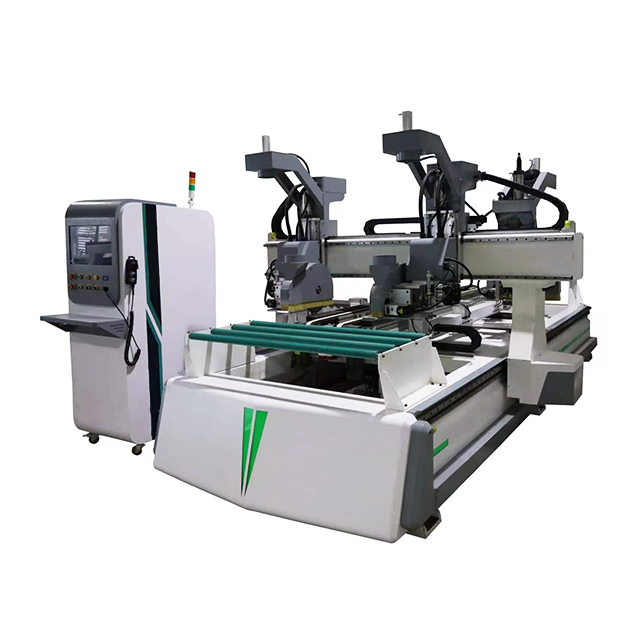

Štiristranski stroj za rezanje vrat iz masivnega lesa Superstar CX-1325

Pregled izdelka

( Štiristranski rezalni stroj Superstar CX-1325 proizvajalec Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) revolucionira postopek dimenzioniranja vrat. Običajno kvadranje težkih vrat iz masivnega lesa zahteva več operaterjev, da ročno vrtijo in podajajo ploščo skozi žago za plošče, kar je delovno intenzivno in nagnjeno k napakam pri meritvah.

CX-1325 avtomatizira celoten potek dela. Z uporabo zasnove gibljivega portala za težke obremenitve ostanejo vrata trdno pritrjena na vakuumsko delovno mizo, medtem ko rezalna glava z dvojno žago potuje po obodu. Postolje stroja je izdelano iz debelostenskih varjenih kvadratnih cevi in ​​obdelano s 5-osnim rezkalnim centrom, kar zagotavlja togo podlago brez tresljajev, ki ohranja absolutno pravokotnost tudi pri velikih stalnih delovnih obremenitvah.

Temeljne prednosti

• Struktura žage mati in sin: Opremljena z glavno žago s 7,5 KW in rezalno žago z močjo 1,5 KW. Ta zasnova zagotavlja, da se spodnji furnir ali laminat vrat med prečnim rezom ne razcepi ali strga, kar zagotavlja brezhibno čist rob.

• Visokohitrostni dvojni motorni pogon: os Y poganjata sinhronizirana dvojna AC 1,5 KW servo motorja z absolutno vrednostjo, ki dosegajo največje delovne hitrosti do 40 m/min, medtem ko ohranjajo tesno toleranco ponovljivosti ±0,05 mm.

• Vrhunsko linearno gibanje: vsebuje prevelike tajvanske visokonatančne kvadratne linearne vodilne tirnice (os Y 30 mm, os X/Z 25 mm) in avtomatski kroglični vijak TBI z dvojno matico na osi Z za nemoteno prenašanje velikih obremenitev pri rezanju.

• Inteligentna avtomatizacija: Vključuje neodvisno razvit krmilni sistem vodila s samodejnimi pozicionirnimi cilindri in avtomatiziranim sistemom olja, kar drastično skrajša čas nastavitve in dnevno vzdrževanje.

Tehnični parametri

Funkcija	Specifikacija
Model	CX-1325
Znamka	Superstar CNC
Efektivni hod osi X	1300 mm
Efektivni hod osi Y	2500 mm
Potovanje po osi Z	300 mm
Moč glave žage	7,5KW (glavna žaga) + 1,5KW (zarezna žaga)
Največja delovna hitrost	40 m/min
Največja hitrost rezanja	25 m/min (odvisno od globine materiala)
Ponovljivost	±0,05 mm
Način prenosa	1,5M spiralni pogon (X/Z os TBI kroglični vijak)
Vodilne tirnice	Tajvanska visoka natančnost (Y: 30 mm, X/Z: 25 mm)
Pogonski motorji	AC 1,5 KW servo motorji absolutne vrednosti
Sistem vakuumske mize	Vakuumska črpalka 7,5 KW (samodejno pozicioniranje)
Zbiranje prahu	5,5 kW sesalnik
Delovna napetost	380V / 50HZ

Podrobna konfiguracija in analiza komponent

• Delovna miza za težke obremenitve:

Vakuumska mizna plošča varno pritrdi težka, prevelika vrata iz masivnega lesa, ne da bi poškodovala površinsko obdelavo. Pomožna nakladalna in razkladalna kolesa so vgrajena v posteljo, da operaterjem pomagajo brez napora potisniti težke plošče na svoje mesto.

• Kabli, uvoženi iz Nemčije:

Opremljen z visoko fleksibilno, proti motnjam zaščiteno kabelsko vlečno verigo Igus, uvoženo iz Nemčije. To preprečuje utrujenost kabla in izgubo signala ter zagotavlja, da ukazi CNC stroja ostanejo neprekinjeni med hitrimi, ponavljajočimi se premiki portala.

• Natančni reduktorji:

Pogonski sistem uporablja visoko natančne reduktorje z dvojno podporo, povezane s servo motorji. To odpravlja zračnost in zagotavlja, da se težki portal ustavi in ​​zažene z absolutno natančnostjo, kar zagotavlja popolnoma kvadratne vogale vrat.

Uporabne industrije in materiali

• Ciljna panoga: proizvodnja notranjih/zunanjih vrat za komercialne in stanovanjske namene (kompleti vrat).

• Osnovna funkcija: Štiristransko kvadranje, obrezovanje robov in natančno določanje velikosti.

• Združljivi materiali: vrata iz masivnega lesa, izdelana vrata iz MDF/HDF, furnirana kompozitna vrata, protipožarna vrata in komponente pohištva iz težkih plošč.

Zakaj izbrati Superstar CNC?

• Ekonomična neposredna tovarniška vrednost: Kot prvotni proizvajalec nudimo štiristransko žago za težke obremenitve industrijskega razreda po zelo konkurenčni ceni v primerjavi z evropskimi enakovrednimi žagami, kar zagotavlja hitro povrnitev naložbe.

• Ustvarjen za dolgo življenjsko dobo: Struktura postelje je podvržena strogemu termičnemu kaljenju za sprostitev varilne napetosti, kar zagotavlja, da ogrodje stroja ostane popolnoma ravno in natančno več kot desetletje neprekinjene uporabe.

• Globalna zanesljivost: Od leta 2003 Jinan Jinshengxing Machinery izvaža v več kot 114 držav. Nudimo obsežne angleške priročnike, celotne komplete dodatne opreme (ključe, rezila, spone) in namensko poprodajno tehnično podporo.

Pogosto zastavljena vprašanja

V: Ali stroj zahteva, da upravljavec obrne vrata za rezanje na vse štiri strani?

O: Ne. Ker stroj uporablja zasnovo premikanja portala nad fiksno vakuumsko mizo, glava žage potuje okoli stacionarnih vrat in samodejno reže vse štiri strani.

V: Ali bo žagin list zdrobil furnir na kompozitnih ali barvanih vratih?

O: Ne. Stroj uporablja strukturo žage 'Mati in sin'. Majhna rezalna žaga z močjo 1,5 kW najprej naredi plitek rez na spodnji plasti vrat, nato pa ji sledi masivna glavna žaga z močjo 7,5 kW. To zagotavlja čist rez brez ostružkov na zgornji in spodnji strani.

V: Ali lahko ena oseba upravlja ta stroj?

O: Da. Zahvaljujoč pomožnim nakladalnim kolesom, samodejnim pozicionirnim cilindrom in vakuumski vpenjalni mizi lahko en operater enostavno naloži vrata, pritisne zagon in pusti, da CNC sistem samodejno poravna vrata.

---

Popolna poravnava vaših vrat v enem prehodu

Odpravite napake pri meritvah in podvojite svoj rezultat dimenzioniranja. Nadgradite svojo tovarno vrat s štiristranskim strojem za rezanje vrat iz masivnega lesa Superstar CX-1325 CNC.

Zahtevajte neposredno tovarniško ponudbo še danes
