Vodnik za odpravljanje težav: pogoste napake in rešitve ATC CNC usmerjevalnika

V okolju z visoko produkcijo so izpadi sovražnik. CNC-rezkalnik ATC (samodejni menjalnik orodij) je kompleksen ekosistem mehanike, elektronike in pnevmatike. Medtem ko so sodobni stroji izdelani za zanesljivost, lahko pride do težav zaradi obrabe, napak operaterja ali okoljskih dejavnikov.

Ko se vaš stroj ustavi, potrebujete hitre odgovore. Ali gre za programsko napako? Okvara senzorja? Ali mehanski zastoj?

Ta priročnik kategorizira najpogostejše napake, s katerimi se srečujejo operaterji ATC CNC usmerjevalniki in nudi uporabne tehnične rešitve, s katerimi bo vaša proizvodnja spet na pravi poti.

Pogosta napaka 1: Napaka pri menjavi orodja (ATC napaka)

Avtomatski menjalnik orodij je značilnost teh strojev, vendar je tudi najbolj zapleten.

Simptomi:

• Stroj se med menjavo orodja ustavi.

• Vreteno ne sprosti orodja.

• Vrtiljak (nabojnik) se ne vrti v pravilen položaj.

• Alarm: 'Napaka ojnice' ali 'Napaka položaja orodja'

Analiza temeljnega vzroka:

1. Nizek zračni tlak: vzrok številka 1. Vlečno oje vretena potrebuje 6-8 barov (90+ PSI), da stisne vzmet in sprosti orodje.

2. Neusklajenost senzorja: senzorji bližine zaznajo, ali je orodje v vilicah. Prah ali vibracije lahko premaknejo te senzorje.

3. Umazan konus orodja: Nabiranje smole ali žagovine znotraj gredi vretena ali na držalu ISO30 preprečuje, da bi se orodje gladko usedlo ali izvrglo.

rešitev:

• Preverite pnevmatiko: preverite, ali vaš zračni kompresor deluje in regulator na stroju kaže vsaj 0,6 MPa. Izpustite vodo iz zračnega filtra.

• Očistite senzorje: obrišite senzorje bližine na skladišču orodja s čisto krpo.

• Vzdrževanje: Vsak dan očistite stožce držala orodja s posebnim čistilom in nanesite suho mazivo.

Pogosta napaka 2: vreteno se ne vrti ali zastaja

Simptomi:

• Program se zažene, vendar se vreteno ne vrti.

• Vreteno se ustavi na sredini reza (zastane).

• VFD (Inverter) prikaže kodo napake.

Analiza temeljnega vzroka:

1. Napaka VFD: pogon s spremenljivo frekvenco (VFD) ščiti vreteno. Lahko se sproži zaradi prevelikega toka (pregloboko/hitro rezanje) ali prenizke napetosti (nestabilno napajanje).

2. Težave z ožičenjem: Zrahljane povezave med VFD in motorjem vretena.

3. Mehanski zastoj: Ležaji so zataknjeni (redko) ali pa je nastavek zataknjen v materialu.

rešitev:

• Preverite kodo VFD: Poglejte zaslon na pretvorniku (npr. 'E-OC' za previsok tok). Glejte priročnik. Običajno se ponastavitev napajanja počisti.

• Zmanjšajte obremenitev: če se vreteno med rezanjem ustavi, zmanjšajte podajalno hitrost ali naredite plitvejše pomike. Vaše nastavitve morda presegajo nazivno moč naprave.

• Preglejte napeljavo: Ko je napajanje IZKLOPLJENO, preverite letalski vtič na vretenu, ali so ohlapne žice ali sledi opeklin.

Pogosta napaka 3: neenakomerna globina reza (težave z osjo Z)

Simptomi:

• Stroj prereže material na eni strani mize, ne pa tudi na drugi.

• Globina reza se med delom naključno spreminja.

Analiza temeljnega vzroka:

1. Neenakomerna deska: žrtvena deska (MDF) v zadnjem času ni bila prikazana.

2. Zrahljana vpenjalna vpenjala: orodje med rezanjem zdrsne znotraj vpenjalne vpenjalne vpenjale.

3. Izgubljeni koraki: Motor osi Z je izgubil položaj zaradi previsoke hitrosti ali mehanskega zatikanja.

rešitev:

• Površinska plošča: Zaženite program 'fly-cut', da sploščite vašo ploščo iz MDF. To zagotavlja, da je površina popolnoma vzporedna z gibanjem vretena.

• Pravilno zategnite: se prepričajte, da je vpenjalna vpenjala zaskočila v matico . Preden vstavite nastavek, Zategnite do priporočenega navora.

• Preverite sklopke: preglejte gibljivo sklopko, ki povezuje motor osi Z s krogličnim vijakom. Če je zrahljano, privijte vijake.

Pogosta napaka 4: Groba obdelava robov (klepetanje)

Simptomi:

• Valovita znamenja na robu lesa.

• Glasno škripanje med rezanjem.

Analiza temeljnega vzroka:

1. Topo orodje: top nastavek potiska les, namesto da ga reže, kar povzroča tresenje.

2. Delovni prijem: Vakuumska miza ne drži dela dovolj trdno, zaradi česar vibrira.

3. Mehanska zračnost: obraba linearnih ležajev ali zobatih zobnikov.

rešitev:

• Zamenjajte nastavek: vedno začnite odpravljati težave s kakovostjo reza z uporabo popolnoma novega, ostrega nastavka.

• Preverite vakuum: zagotovite, da je gumijasto tesnilo nedotaknjeno in pokriva neuporabljena območja, da povečate sesanje.

• Preglejte mehaniko: Poskusite z roko premikati portal (z izklopljenim napajanjem). Če je zračnost, je morda treba prilagoditi ekscentrične matice na ležajih.

Zaključek: Preprečiti je bolje kot zdraviti

Večina 'napak' je dejansko simptom zanemarjenega vzdrževanja. Strog urnik čiščenja in mazanja lahko prepreči 90 % teh težav.

Če pa nenehno odpravljate težave s starajočim se strojem, lahko stroški izpadov odtehtajo stroške nadgradnje. Sodobni stroji imajo samodiagnostične sisteme, ki olajšajo odpravljanje težav.

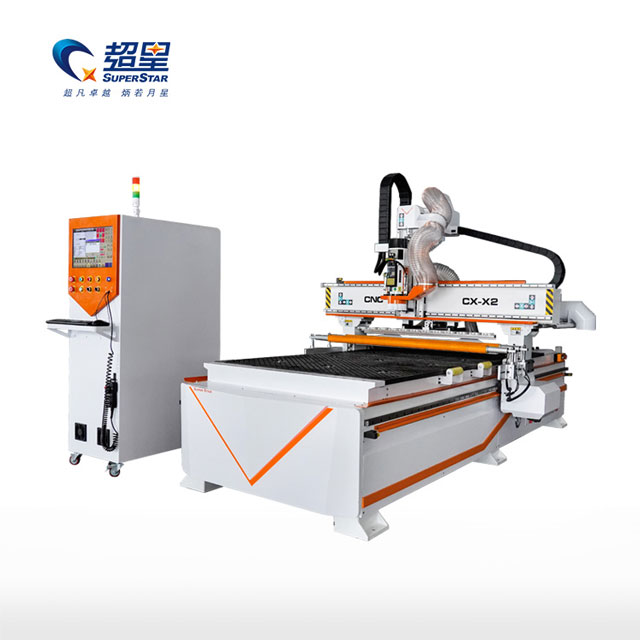

Raziščite naše zanesljive in robustne Seznam izdelkov ATC CNC Router, da vidite, kako so naši najnovejši modeli zasnovani za zmanjšanje vzdrževanja in povečanje časa delovanja.

Pogosta vprašanja: pogosta vprašanja

V1: Kako ponastavim alarm 'končnega stikala'?

O: To se zgodi, ko stroj potuje predaleč. V nadzorni programski opremi (kot je Syntec) je običajno gumb 'Over-travel Release' ali 'Limit Override'. Držite ga pritisnjenega in ročno potisnite stroj stran od končnega stikala.

V2: Zakaj moj CNC rezkalnik izgublja položaj (izgublja korake)?

O: Pogosti vzroki so: 1) Hitrost podajanja je previsoka za motorje. 2) Mehanska vezava (pomanjkanje olja na tirnicah). 3) Električne motnje (težava ozemljitve). Najprej preverite mazanje.

V3: Kaj pomeni 'napaka mehke meje'?

O: To je varnostna funkcija programske opreme. To pomeni, da program G-code, ki ste ga naložili, poskuša premakniti stroj izven njegovega definiranega delovnega območja (npr. poskus rezanja pri X=3000 mm na 2500 mm mizi). Preverite izvorno točko programske opreme CAM.

V4: Moja vakuumska črpalka deluje, vendar je sesanje slabo. Zakaj?

O: Preverite zračni filter na dovodu vakuumske črpalke. Verjetno je zamašen z žagovino. Preverite tudi puščanje PVC cevi, ki povezujejo črpalko z mizo.
