Tõrkeotsingu juhend: tavalised ATC CNC-ruuteri vead ja lahendused

Suure tootlikkusega keskkonnas on seisakud vaenlaseks. ATC (Automatic Tool Changer) CNC-ruuter on mehaanika, elektroonika ja pneumaatika keeruline ökosüsteem. Kuigi kaasaegsed masinad on ehitatud töökindluse tagamiseks, võivad probleemid tekkida kulumise, operaatori vea või keskkonnategurite tõttu.

Kui masin seiskub, vajate kiiresti vastuseid. Kas see on tarkvara tõrge? Anduri rike? Või mehaaniline ummistus?

See juhend kategoriseerib kõige levinumad vead, millega operaatorid kokku puutuvad ATC CNC ruuterid ja pakub kasutatavaid tehnilisi lahendusi, et teie tootmine taas õigele teele viia.

Üldine viga 1: tööriista vahetamise tõrge (ATC viga)

Automaatne tööriistavahetaja on nende masinate tunnusjoon, kuid see on ka kõige keerulisem.

Sümptomid:

• Masin peatub tööriistavahetuse ajal.

• Spindel ei vabasta tööriista.

• Karussell (ajakiri) ei pöörle õigesse asendisse.

• Alarm: 'Joostamisviga' või 'Tööriista asendi viga.'

Algpõhjuse analüüs:

1. Madal õhurõhk: põhjus nr 1. Spindli veotiisl vajab vedru kokkusurumiseks ja tööriista vabastamiseks 6-8 baari (90+ PSI).

2. Anduri vale joondamine: lähedusandurid tuvastavad, kas tööriist on kahvlis. Tolm või vibratsioon võivad neid andureid nihutada.

3. Määrdunud tööriista koonus: vaik või saepuru kogunemine spindli võlli või ISO30 hoidikusse takistab tööriista sujuvat istumist või väljumist.

Lahendus:

• Kontrollige pneumaatikat: veenduge, et teie õhukompressor töötab ja masina regulaator näitab vähemalt 0,6 MPa. Tühjendage vesi õhufiltrist.

• Andurite puhastamine: pühkige tööriistasalongi lähedusandureid puhta lapiga.

• Hooldus: puhastage tööriistahoidiku koonust iga päev spetsiaalse puhastusvahendiga ja kandke peale kuiva määrdeainet.

Üldine viga 2: spindel ei pöörle ega seisku

Sümptomid:

• Programm käivitub, kuid spindel ei pöörle.

• Spindel peatub lõike keskel (seiskub).

• VFD (Inverter) kuvab veakoodi.

Algpõhjuse analüüs:

1. VFD viga: Muutuva sagedusega ajam (VFD) kaitseb spindlit. See võib rakenduda ülevoolu (liiga sügav/kiire lõikamine) või alapinge (ebastabiilne toiteallikas) tõttu.

2. Juhtmestiku probleemid: VFD ja spindli mootori vahelised lahtised ühendused.

3. Mehaaniline ummistus: laagrid on kinni jäänud (harva) või otsik on materjali sisse kinni jäänud.

Lahendus:

• Kontrollige VFD koodi: vaadake inverteri ekraani (nt ülevoolu jaoks 'E-OC'). Vaadake juhendit. Tavaliselt tühjendab toite lähtestamine selle.

• Koormuse vähendamine: kui spindel lõikamise ajal seiskub, vähendage ettenihkekiirust või tehke madalamaid käike. Teie seaded võivad ületada masina võimsust.

• Kontrollige juhtmestikku: Kui toide on välja lülitatud, kontrollige spindli õhupistikut lahtiste juhtmete või põlemisjälgede suhtes.

Tavaline viga 3: ebaühtlane lõikesügavus (probleemid Z-teljega)

Sümptomid:

• Masin lõikab materjali läbi laua ühelt poolt, kuid mitte teiselt poolt.

• Lõikesügavus muutub töö käigus juhuslikult.

Algpõhjuse analüüs:

1. Ebaühtlane katteplaat: kaitseplaati (MDF) pole viimasel ajal pinnale tõstetud.

2. Lahtine tang: tööriist libiseb lõikamise ajal tsangi sees.

3. Kaotatud sammud: Z-telje mootor kaotas positsiooni liigse kiiruse või mehaanilise sidumise tõttu.

Lahendus:

• Pinnale jättetahvli: käivitage 'fly-cut' programm, et oma MDF-i spoilplaat tasandada. See tagab, et pind on spindli liikumisega ideaalselt paralleelne.

• Pingutage korralikult: veenduge, et tsang on mutri külge kinnitatud . enne otsaku sisestamist Pingutage soovitatud pöördemomendini.

• Kontrollige ühendusi: kontrollige painduvat sidurit, mis ühendab Z-telje mootori kuulkruviga. Kui see on lahti, keerake kruvid kinni.

Tavaline viga 4: kare serva viimistlus (lõina)

Sümptomid:

• Puidu serval lainelised jäljed.

• Lõikamise ajal vali krigisev heli.

Algpõhjuse analüüs:

1. Tuhm tööriist: nüri otsak surub puitu, mitte ei lõika seda, põhjustades vibratsiooni.

2. Töö hoidmine: vaakumlaud ei hoia detaili piisavalt kindlalt kinni, mistõttu see vibreerib.

3. Mehaaniline lõtk: lineaarlaagrite või hammaslatt-hammasrataste kulumine.

Lahendus:

• Vahetage otsik: alustage lõikekvaliteedi tõrkeotsingut alati täiesti uue terava otsaga.

• Kontrollige vaakumit: imemise maksimeerimiseks veenduge, et kummitihend oleks terve ja kataks kasutamata alad.

• Kontrollige mehaanikat: proovige portaali käsitsi liigutada (väljalülitatud toite). Kui lõtku on, võivad laagrite ekstsentrilised mutrid vajada reguleerimist.

Järeldus: ennetamine on parem kui ravi

Enamik 'rikkeid' on tegelikult tähelepanuta jäetud hoolduse sümptomid. Range puhastus- ja määrimisgraafik võib 90% neist probleemidest ära hoida.

Kui aga leiate end pidevalt vananeva masina tõrkeotsingust tegemast, võib seisaku kulu ületada uuendamise kulud. Kaasaegsetel masinatel on enesediagnostika süsteemid, mis muudavad tõrkeotsingu lihtsamaks.

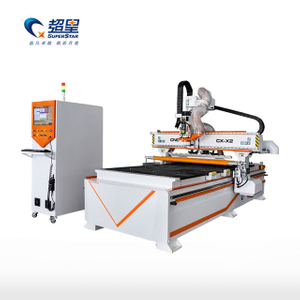

Tutvuge meie usaldusväärse ja vastupidavaga ATC CNC ruuteri tooteloend, et näha, kuidas meie uusimad mudelid on loodud hoolduse minimeerimiseks ja tööaja maksimeerimiseks.

KKK: korduma kippuvad küsimused

1. küsimus. Kuidas lähtestada 'Limit Switch' alarmi?

V: See juhtub siis, kui masin sõidab liiga kaugele. Juhttarkvaras (nagu Syntec) on tavaliselt nupp 'Over-travel Release' või 'Limit Override'. Hoidke seda all ja lükake masin käsitsi piirlüliti juurest eemale.

K2: Miks mu CNC-ruuter kaotab positsiooni (kaotab samme)?

V: Levinud põhjused on: 1) Mootorite jaoks liiga kõrge ettenihe. 2) Mehaaniline sidumine (rööbaste õlipuudus). 3) Elektrilised häired (maanduse probleem). Kõigepealt kontrollige määrimist.

K3. Mida tähendab 'Soft Limit Error'?

V: See on tarkvara turvafunktsioon. See tähendab, et teie laaditud G-koodi programm üritab masinat nihutada väljaspool selle määratletud tööpiirkonda (nt üritab lõigata X=3000 mm 2500 mm laual). Kontrollige oma CAM-i tarkvara lähtepunkti.

K4: Minu vaakumpump töötab, kuid imemine on nõrk. Miks?

V: Kontrollige vaakumpumba sisselaskeava õhufiltrit. Tõenäoliselt on see saepuru ummistunud. Samuti kontrollige lekkeid PVC-torustikus, mis ühendab pumpa lauaga.
