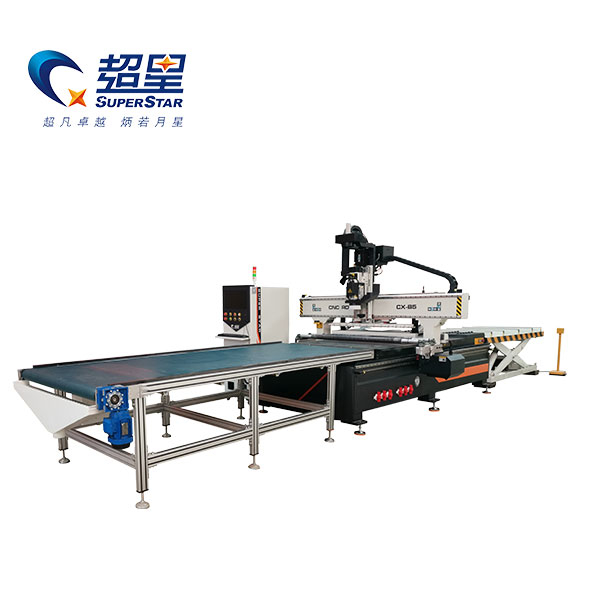

Panoramica del prodotto
Il Superstar CX-1328 (prodotto da Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) è la soluzione definitiva per le fabbriche che stanno passando alla produzione di mobili su misura per tutta la casa completamente automatizzata. I router CNC standard richiedono cambi manuali degli utensili che interrompono la produzione. Il CX-1328 utilizza un cambio utensile automatico lineare (ATC) ad alta velocità che scambia punte da trapano, frese e frese per profili in pochi secondi senza l'intervento dell'operatore.
Il basamento della macchina è costruito con tubi d'acciaio quadrati a pareti spesse, trattati con rinvenimento ad alta temperatura e lavorati da un centro di lavoro per fresatura di spianatura a 5 assi. Ciò garantisce un'eccezionale rigidità strutturale, prevenendo qualsiasi deformazione nel corso di decenni di funzionamento ad alta velocità 24 ore su 24, 7 giorni su 7.
Vantaggi fondamentali
Cambio utensile automatico lineare (ATC): consente il passaggio rapido tra più utensili di taglio e foratura. Ciò consente di eseguire progetti di armadi complessi, che richiedono diversi profili di fresatura e dimensioni dei fori, in un unico ciclo di programma ininterrotto.
Stabilità per impieghi gravosi: il basamento saldato pesante e antistress elimina le vibrazioni della macchina, consentendo al mandrino di mantenere la massima precisione (utilizzando la trasmissione a cremagliera ad alta precisione sugli assi X/Y e la guida a vite sull'asse Z) anche alle massime velocità di avanzamento.
Ecosistema di componenti premium: guidato da un sistema di controllo Taiwan LNC-2200 altamente affidabile, un mandrino ad alta frequenza HQD da 9KW e servomotori VEICHI da 1,5KW, che garantiscono rumore ultra-basso, coppia elevata e durata estesa dei componenti.
Automazione completamente espandibile: il design modulare del CX-1328 consente di integrarlo perfettamente con piattaforme automatiche di carico/scarico sottovuoto e macchine etichettatrici automatiche, riducendo ulteriormente la dipendenza dal lavoro manuale.
Parametri tecnici
Caratteristica |
Specifica |
Modello |
CX-1328 |
Marca |
CNC superstar |
Area di lavoro (X × Y × Z) |
1300×2800×200 mm |
Motore mandrino |
Mandrino di raffreddamento ad aria HQD da 9KW |
Velocità di rotazione del mandrino |
18.000 giri/min |
Sistema di controllo |
Taiwan LNC2200 |
Motori di azionamento |
Servomotore VEICHI da 1,5 kW |
Invertitore |
Invertitore da 11KW |
Struttura di trasmissione |
Guida per rack X/Y; Guida a vite Z |
Guide lineari |
Taiwan (Y: 30 mm, X/Z: 25 mm) |
Struttura del piano di lavoro |
Tavolo di assorbimento del vuoto (pompa dell'acqua da 7,5 kW) |
Tensione di lavoro |
CA 380 V/50 Hz |
Peso della macchina |
2500 KG |
Dimensioni complessive (L×L×A) |
10.000 × 2.250 × 2.500 mm (circa) |

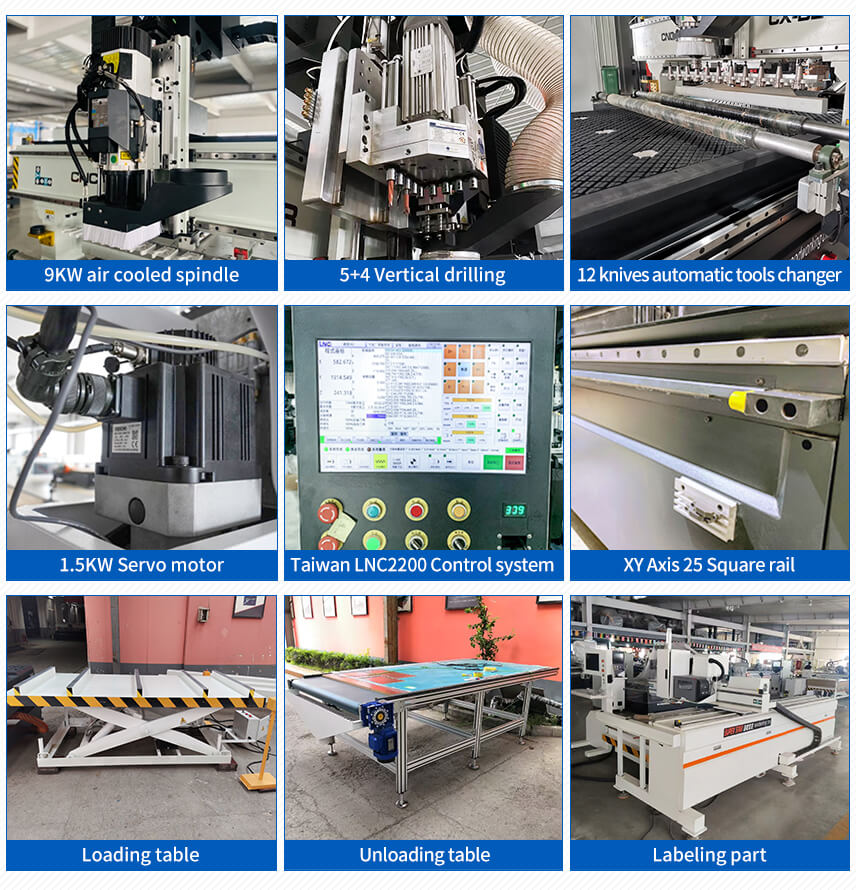

Analisi dettagliata dei componenti
Alimentato da un'imponente pompa per vuoto a circolazione d'acqua da 7,5 kW, il tavolo a matrice multizona afferra in modo aggressivo MDF e pannelli truciolari porosi, garantendo che il pannello non si sposti durante il routing aggressivo ad alta velocità.
Per prevenire interferenze elettriche e cadute di segnale, la macchina utilizza cavi schermati altamente flessibili progettati per resistere a milioni di cicli di flessione all'interno della catena portacavi.
Questo controller industriale altamente intuitivo legge senza problemi il codice G standard dai più diffusi software di nesting, gestendo percorsi utensile complessi, cambi utensili automatici ed etichettatura con codici a barre opzionale con perfetta sincronizzazione.
Industrie e materiali applicabili
Mobili con pannelli e mobili: produzione in grandi volumi di mobili da cucina personalizzati, armadi, letti morbidi, porte scorrevoli e mobili per ufficio modulari.
Prodotti in legno e lavorazione in laminazione: produzione di casse per altoparlanti, armadietti da gioco, scrivanie per computer e porte interne in legno massiccio.
Lavorazione di schede e materiali sintetici: instradamento di precisione di parti isolanti, schede PCB, composti di carbonio (resina epossidica), ABS, PP, PE, PVC e fibra di vetro.
Perché scegliere il CNC Superstar?
Soluzioni di fabbrica scalabili: inizia con l'ATC CX-1328 autonomo e aggiungi facilmente tavoli di caricamento automatici e dispositivi di etichettatura man mano che il volume di produzione della tua fabbrica cresce.
Affidabilità di livello industriale: con un peso di 2.500 kg, questa macchina non è un router per hobby leggero. È un centro industriale pesante costruito per sopravvivere in ambienti produttivi difficili.
Standard di esportazione globali: con esportazioni in oltre 114 paesi, forniamo prezzi diretti in fabbrica, supporto tecnico completo in inglese e utilizziamo componenti riconoscibili a livello internazionale (HQD, VEICHI, LNC) per garantire che i pezzi di ricambio siano sempre accessibili.
Domande frequenti
D: Questa macchina può etichettare automaticamente i pannelli prima del taglio?
R: Sì. La CX-1328 è appositamente progettata con una struttura modulare che le consente di essere dotata di un'unità di etichettatura automatica, che stampa e applica etichette con codice a barre sul pannello prima che inizi la sequenza di taglio.
D: La macchina richiede un intervento manuale per passare da punta da taglio a punta da trapano?
R: No. Il cambio utensile automatico lineare (ATC) immagazzina più strumenti all'estremità o sul lato del portale. Il codice G comanda al mandrino di rilasciare automaticamente la punta corrente e di raccogliere immediatamente la punta da trapano o profilata corretta.
D: Qual è il vantaggio della dimensione del tavolo 1300x2800 mm?
R: Il tavolo con asse Y allungato da 2.800 mm offre flessibilità per la lavorazione di pannelli standard da 1.220 x 2.440 mm, nonché di pannelli personalizzati di grandi dimensioni necessari per ante di armadi alti e impianti commerciali.
Richiedi oggi stesso un preventivo diretto in fabbrica
