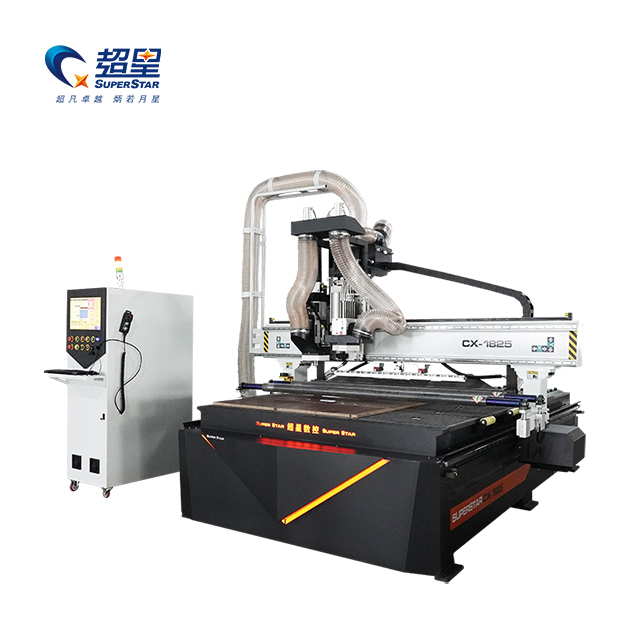

Router CNC Superstar CX-1825 B11 ATC con unità di foratura

Panoramica del prodotto

Il Superstar CX-1825 B11 (prodotto da Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) è esplicitamente progettato per eliminare i colli di bottiglia nella produzione di mobili a pannelli. I tradizionali router a testa singola richiedono agli operatori di scambiare manualmente le punte tra il taglio e la foratura, perdendo tempo prezioso di produzione. Il CX-1825 B11 risolve questo problema combinando un cambio utensile automatico (ATC) per la profilatura e il taglio con un'unità di foratura indipendente (testa di alesatura) per una punzonatura istantanea e rapida.

Progettato con un'ampia area di lavoro di 1800 mm x 2500 mm, può ospitare senza sforzo pannelli di legno di grandi dimensioni. Il letto in acciaio saldato senza soluzione di continuità è sottoposto a un trattamento di invecchiamento ad alta temperatura, garantendo che il portale assorba le vibrazioni e mantenga la stabilità alle alte velocità senza deformazioni strutturali.

Vantaggi fondamentali

• Lavorazione a doppia funzione: abbinando un mandrino ATC da 9KW con un'unità di foratura multimandrino dedicata, la macchina esegue una foratura verticale rapida (per tasselli e perni di mensola) e una fresatura ad alta velocità (per taglio e intarsi) senza richiedere cambi di utensile tra le due funzioni.

• Automazione intelligente: alimentato da sistemi di controllo di alto livello (come Taiwan LNC o Syntec), il controller legge senza problemi il codice G di annidamento, ottimizzando i percorsi di taglio e riducendo al minimo gli sprechi di materiale.

• Tavolo aspirante ad alta adesione: dotato di un tavolo aspirante multizona e di una pompa a vuoto ad alta potenza, afferra in modo aggressivo anche i ritagli di MDF piccoli e porosi, impedendo lo spostamento del pezzo durante i tagli a tuffo aggressivi.

• Componenti di azionamento di precisione: utilizza servomotori e driver a coppia elevata combinati con trasmissione elicoidale a cremagliera e pignone ad alta precisione, garantendo una corsa estremamente fluida e un'esatta ripetibilità di ±0,05 mm.

Parametri tecnici

Analisi dettagliata dei componenti

• Mandrino ATC raffreddato ad aria da 9KW:

Fornisce una coppia immensa per tagliare legni duri spessi e pannelli multistrato densi in un unico passaggio. Il design del raffreddamento ad aria elimina la necessità di refrigeratori d'acqua, semplificando la manutenzione quotidiana, in particolare negli ambienti di fabbrica più freddi.

• Banca di perforazione indipendente:

La fila di perforazione dedicata (tipicamente utilizzando una configurazione verticale 5+4) è attivata pneumaticamente. Agisce istantaneamente per praticare fori per cerniere, fori per blocco camma e fori per scaffali senza impegnare il mandrino di fresatura principale, raddoppiando la velocità di elaborazione.

• Guide lineari di Taiwan:

Tutti e tre gli assi scorrono su binari di guida quadrati di alta qualità di Taiwan, sopportando il carico pesante del mandrino e dell'unità di foratura garantendo al tempo stesso un movimento del portale ad alta velocità e senza attriti e una durata di servizio prolungata.

Industrie e materiali applicabili

• Mobili e mobili con pannelli: annidamento, taglio e foratura di volumi elevati di armadi su misura, mobili da cucina e scrivanie da ufficio modulari.

• Produzione di porte in legno: fresatura di intricati disegni di pannelli rialzati e taglio di mortase per il corpo della serratura su porte in legno massiccio e MDF.

• Pannelli acustici e partizioni: perforazione rapida e altamente ripetitiva per pannelli murali acustici e intricati intagli di schermi architettonici.

• Materiali compatibili: MDF, compensato, pannelli truciolari, truciolare, legno massiccio, acrilico, PVC e metalli teneri come l'alluminio.

Perché scegliere il CNC Superstar?

• Pronto per la linea di produzione: il CX-1825 B11 è un componente fondamentale delle nostre linee di produzione automatizzate di mobili a pannelli. Può essere facilmente integrato con piattaforme di carico/scarico automatiche man mano che la vostra fabbrica scala.

• Costruito per durare: con un peso della macchina superiore a 2.500 kg e un basamento in acciaio temperato senza giunture, questo è un cavallo di battaglia industriale per carichi pesanti costruito per il funzionamento continuo 24 ore su 24, 7 giorni su 7, senza deformazioni.

• Standard di esportazione globale: in qualità di produttore originale, forniamo rigorosi rapporti sui test dei macchinari, ispezioni video in uscita e un solido supporto tecnico in inglese ai clienti in oltre 114 paesi.

Domande frequenti

D: Perché ho bisogno di un'unità di foratura separata se il mandrino ATC può cambiare utensile?

R: Anche se un mandrino ATC può trasformarsi in una punta da trapano, farlo per ogni singola disposizione del foro aggiunge secondi al tempo del ciclo. L'unità di foratura indipendente contiene più punte da trapano contemporaneamente e le aziona istantaneamente in modo pneumatico, accelerando drasticamente la produzione di mobili a pannelli che richiedono forature pesanti.

D: Questa macchina può allineare automaticamente le tavole prima del taglio?

R: Sì. Il CX-1825 B11 è dotato di cilindri di posizionamento automatico ad alta precisione (perni pop-up). L'operatore spinge semplicemente la tavola contro i perni, garantendo ogni volta un perfetto allineamento squadrato prima che si attivi il vuoto.

D: Quale software di progettazione è compatibile con questo sistema di controllo?

R: Il sistema di controllo LNC o Syntec di Taiwan è altamente versatile e accetta il codice G standard di tutti i principali software di Nesting e CAD/CAM, inclusi Cabinet Vision, Mozaik, WoodWOP, ArtCAM e Type3.
