Przegląd produktu

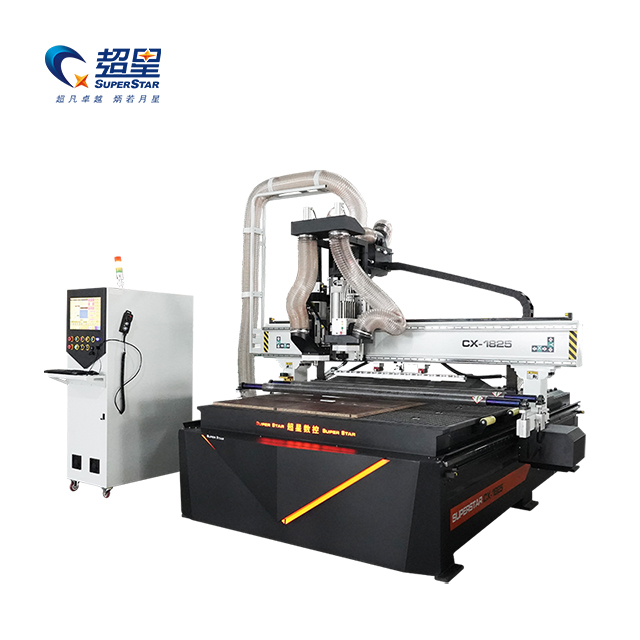

Superstar CX-1825 B11 (wyprodukowany przez Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) został specjalnie zaprojektowany w celu wyeliminowania wąskich gardeł w produkcji mebli panelowych. Tradycyjne routery jednogłowicowe wymagają od operatorów ręcznej zamiany bitów między cięciem a wierceniem, co powoduje utratę cennego czasu produkcji. Model CX-1825 B11 rozwiązuje ten problem, łącząc automatyczny zmieniacz narzędzi (ATC) do profilowania i cięcia z niezależną jednostką wiertniczą (głowicą wytaczarską) umożliwiającą natychmiastowe i szybkie wycinanie otworów.
Zaprojektowany z dużym obszarem roboczym o wymiarach 1800 mm x 2500 mm, z łatwością pomieści ponadwymiarowe panele drewniane. Bezszwowo spawane łoże stalowe poddawane jest obróbce starzenia w wysokiej temperaturze, dzięki czemu suwnica pochłania wibracje i utrzymuje stabilność przy dużych prędkościach bez deformacji konstrukcyjnych.
Podstawowe zalety
Obróbka dwufunkcyjna: łącząc wrzeciono ATC o mocy 9 kW z dedykowaną wielowrzecionową jednostką wiertniczą, maszyna wykonuje szybkie wiercenie pionowe (pod kołki i kołki półkowe) oraz frezowanie z dużą prędkością (do cięcia i kołków) bez konieczności wymiany narzędzi między dwiema funkcjami.
Inteligentna automatyzacja: sterowany przez najwyższej klasy systemy sterowania (takie jak Taiwan LNC lub Syntec), sterownik bezproblemowo odczytuje kod G zagnieżdżania, optymalizując ścieżki cięcia i minimalizując straty materiału.
Stół podciśnieniowy o wysokiej przyczepności: wyposażony w wielostrefowy stół podciśnieniowy i pompę próżniową o dużej mocy, agresywnie chwyta nawet małe, porowate ścinki MDF, zapobiegając przesuwaniu się przedmiotu obrabianego podczas agresywnych cięć wgłębnych.
Precyzyjne elementy napędu: Wykorzystuje serwosilniki i sterowniki o wysokim momencie obrotowym w połączeniu z precyzyjną przekładnią zębatą i zębnikiem śrubowym, gwarantującą wyjątkowo płynną jazdę i dokładną powtarzalność ± 0,05 mm.
Parametry techniczne
Funkcja |
Specyfikacja |
Model |
CX-1825 B11 |
Marka |
Supergwiazda CNC |
Obszar roboczy (X × Y × Z) |
1800 mm × 2500 mm × 200 mm |
Moc wrzeciona |
Wrzeciono chłodzące ATC o mocy 9,0 KW |
Prędkość wrzeciona |
1 - 18 000 obr./min (opcjonalnie do 24 000 obr./min) |
Jednostka wiertnicza |
Niezależna pionowa głowica wytaczarska |
System sterowania |
Tajwański system sterowania LNC / Syntec |
System transmisji |
Spiralna zębatka i zębnik (X/Y), śruba kulowa (Z) |
Szyny prowadzące |
Tajwan 20mm/25mm kwadratowe szyny liniowe |
Układ napędowy |
Serwosilniki i sterowniki prądu przemiennego dużej mocy |
Stół roboczy |
Wielostrefowy stół do odsysania próżniowego |
Tryb lokalizacji |
Automatyczne cylindry pozycjonujące |
Napięcie robocze |
AC 380 V / 50 Hz - 60 Hz / 3-fazowe |
Szczegółowa analiza komponentów
Zapewnia ogromny moment obrotowy do cięcia grubego twardego drewna i gęstych płyt wielowarstwowych w jednym przejściu. Konstrukcja chłodzona powietrzem eliminuje potrzebę stosowania agregatów wody lodowej, upraszczając codzienną konserwację, szczególnie w chłodniejszych środowiskach fabrycznych.
Dedykowany rząd wiertniczy (zwykle wykorzystujący konfigurację pionową 5+4) jest uruchamiany pneumatycznie. Działa natychmiastowo, wiercąc otwory na zawiasy, otwory na zamki krzywkowe i otwory na półki bez konieczności angażowania głównego wrzeciona frezującego, podwajając prędkość przetwarzania.
Wszystkie trzy osie poruszają się po wysokiej jakości kwadratowych szynach prowadzących z Tajwanu, przenosząc duże obciążenie wrzeciona i jednostki wiertniczej, zapewniając jednocześnie beztarciowy, szybki ruch suwnicy i dłuższą żywotność.
Obowiązujące branże i materiały
Meble panelowe i szafki: Zagnieżdżanie na dużą skalę, cięcie i wiercenie niestandardowych szaf, szafek kuchennych i modułowych biurek.
Produkcja drzwi drewnianych: frezowanie skomplikowanych projektów podwyższonych paneli i wycinanie wpustów w korpusach zamków w drzwiach z litego drewna i MDF.
Panele akustyczne i ścianki działowe: szybkie, bardzo powtarzalne wycinanie otworów w akustycznych panelach ściennych i skomplikowane rzeźbienie ekranów architektonicznych.
Kompatybilne materiały: MDF, sklejka, płyta wiórowa, płyta wiórowa, lite drewno, akryl, PCV i miękkie metale, takie jak aluminium.
Dlaczego warto wybrać Superstar CNC?
Gotowość do pracy na linii produkcyjnej: Model CX-1825 B11 to podstawowy element naszych zautomatyzowanych linii do produkcji mebli panelowych. Można go łatwo zintegrować z automatycznymi platformami załadunku/rozładunku, takimi jak wagi fabryczne.
Zbudowany z myślą o trwałości: Dzięki masie maszyny przekraczającej 2500 KG i bezszwowemu łożu ze stali hartowanej jest to wytrzymały przemysłowy koń pociągowy stworzony do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu, bez deformacji.
Globalny standard eksportowy: Jako oryginalny producent zapewniamy rygorystyczne raporty z testów maszyn, inspekcje wideo i solidne wsparcie techniczne w języku angielskim dla klientów w ponad 114 krajach.
Często zadawane pytania
P: Dlaczego potrzebuję osobnej jednostki wiertarskiej, jeśli wrzeciono ATC może zmieniać narzędzia?
Odp.: Chociaż wrzeciono ATC może zmienić się w wiertło, wykonanie tej czynności w przypadku każdego układu pojedynczego otworu wydłuża czas cyklu o sekundy. Niezależna jednostka wiertarska trzyma jednocześnie wiele wierteł i natychmiastowo je pneumatycznie wystrzeliwuje, drastycznie przyspieszając produkcję mebli panelowych wymagających ciężkiego dziurkowania.
P: Czy ta maszyna może automatycznie wyrównać deski przed cięciem?
O: Tak. Model CX-1825 B11 jest wyposażony w bardzo precyzyjne cylindry automatycznego pozycjonowania (kołki wyskakujące). Operator po prostu dociska płytę do kołków, gwarantując idealne wyrównanie kwadratu za każdym razem, zanim włączy się podciśnienie.
P: Jakie oprogramowanie do projektowania jest kompatybilne z tym systemem sterowania?
Odp.: Tajwański system sterowania LNC lub Syntec jest bardzo wszechstronny i akceptuje standardowy kod G ze wszystkich głównych programów do zagnieżdżania i CAD/CAM, w tym Cabinet Vision, Mozaik, WoodWOP, ArtCAM i Type3.
