بررسی اجمالی محصول

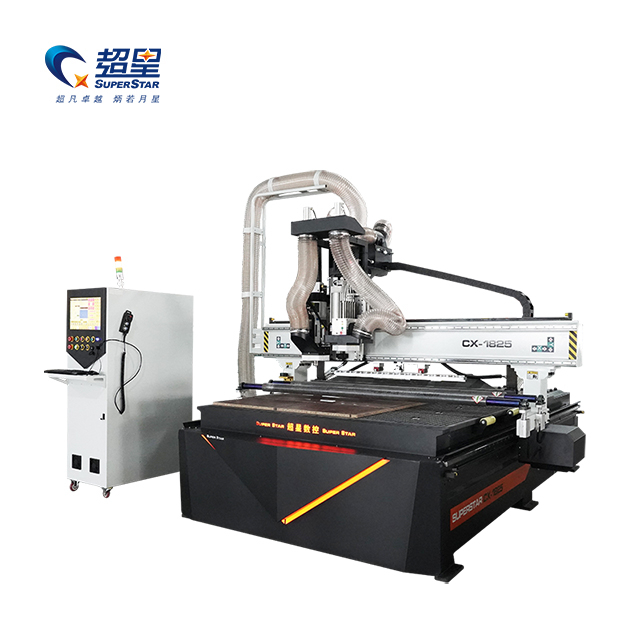

Superstar CX-1825 B11 (تولید شده توسط Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) به صراحت برای از بین بردن تنگناها در تولید مبلمان پانل طراحی شده است. روترهای تک سر سنتی از اپراتورها می خواهند که به صورت دستی بیت ها را بین برش و حفاری تعویض کنند و زمان با ارزش تولید را از دست بدهند. CX-1825 B11 این مشکل را با ترکیب یک تعویض ابزار خودکار (ATC) برای پروفیل و برش با یک واحد حفاری مستقل (سر خسته کننده) برای سوراخ کردن فوری و آتش سریع حل می کند.
طراحی شده با یک منطقه کاری گسترده 1800mm x 2500mm، به راحتی پانل های چوبی بزرگ را در خود جای می دهد. بستر فولادی جوش داده شده بدون درز تحت عملیات پیری در دمای بالا قرار می گیرد و اطمینان حاصل می کند که دروازه ارتعاشات را جذب می کند و پایداری با سرعت بالا را بدون تغییر شکل ساختاری حفظ می کند.
مزایای اصلی
ماشینکاری دوکاره: با جفت کردن یک اسپیندل 9 کیلوواتی ATC با یک واحد حفاری چند اسپیندل اختصاصی، دستگاه حفاری عمودی سریع (برای رولپلاک ها و پین های قفسه) و مسیریابی با سرعت بالا (برای برش و ددو) را بدون نیاز به تغییر ابزار بین دو عملکرد انجام می دهد.
اتوماسیون هوشمند: با استفاده از سیستم های کنترل سطح بالا (مانند LNC تایوان یا Syntec)، کنترل کننده به طور یکپارچه کد G تودرتو را می خواند، مسیرهای برش را بهینه می کند و ضایعات مواد را به حداقل می رساند.
میز خلاء با چسبندگی بالا: مجهز به میز مکش خلاء چند منطقه ای و پمپ خلاء با قدرت بالا، حتی برش های کوچک و متخلخل ام دی اف را به شدت می گیرد و از جابجایی قطعه کار در هنگام برش های غوطه ور تهاجمی جلوگیری می کند.
اجزای درایو دقیق: از سروو موتورها و درایورهای با گشتاور بالا همراه با گیربکس مارپیچ و پینیون با دقت بالا استفاده میکند که حرکت فوقالعاده صاف و تکرارپذیری دقیق ± 0.05 میلیمتر را تضمین میکند.
پارامترهای فنی
ویژگی |
مشخصات |
مدل |
CX-1825 B11 |
نام تجاری |
سوپراستار CNC |
منطقه کاری (X × Y × Z) |
1800 میلی متر × 2500 میلی متر × 200 میلی متر |
قدرت اسپیندل |
اسپیندل خنک کننده هوا 9.0 کیلووات ATC |
سرعت اسپیندل |
1 - 18000 RPM (تا 24000 RPM اختیاری) |
واحد حفاری |
سر خسته کننده عمودی مستقل |
سیستم کنترل |
تایوان LNC / سیستم کنترل Syntec |
سیستم انتقال |
قفسه و پینیون حلزونی (X/Y)، بال اسکرو (Z) |
ریل های راهنما |
ریل های خطی مربع 20 میلی متری / 25 میلی متری تایوان |
سیستم درایو |
سروو موتورها و درایورهای پرقدرت AC |
میز کار |
میز مکش خلاء چند منطقه ای |
حالت مکان یابی |
سیلندرهای تعیین موقعیت خودکار |
ولتاژ کاری |
AC 380 ولت / 50 هرتز - 60 هرتز / 3 فاز |
تجزیه و تحلیل اجزای تفصیلی
گشتاور بسیار زیادی را برای برش چوب های سخت ضخیم و تخته های چند لایه متراکم در یک پاس فراهم می کند. طراحی خنک کننده هوا نیاز به چیلرهای آبی را از بین می برد و تعمیر و نگهداری روزانه را به ویژه در محیط های سردتر کارخانه آسان می کند.
ردیف حفاری اختصاصی (معمولاً از پیکربندی عمودی 5+4 استفاده می کند) به صورت پنوماتیک فعال می شود. این فوراً برای سوراخ کردن سوراخهای لولا، سوراخهای قفل بادامک و سوراخهای قفسهبندی بدون درگیر شدن با دوک اصلی مسیریابی عمل میکند و سرعت پردازش شما را دو برابر میکند.
هر سه محور روی ریلهای راهنمایی مربعی تایوان ممتاز کار میکنند و بار سنگین دوک و واحد حفاری را تحمل میکنند و در عین حال حرکت دروازهای بدون اصطکاک و سرعت بالا و عمر مفید طولانی را ارائه میدهند.
صنایع و مواد قابل اجرا

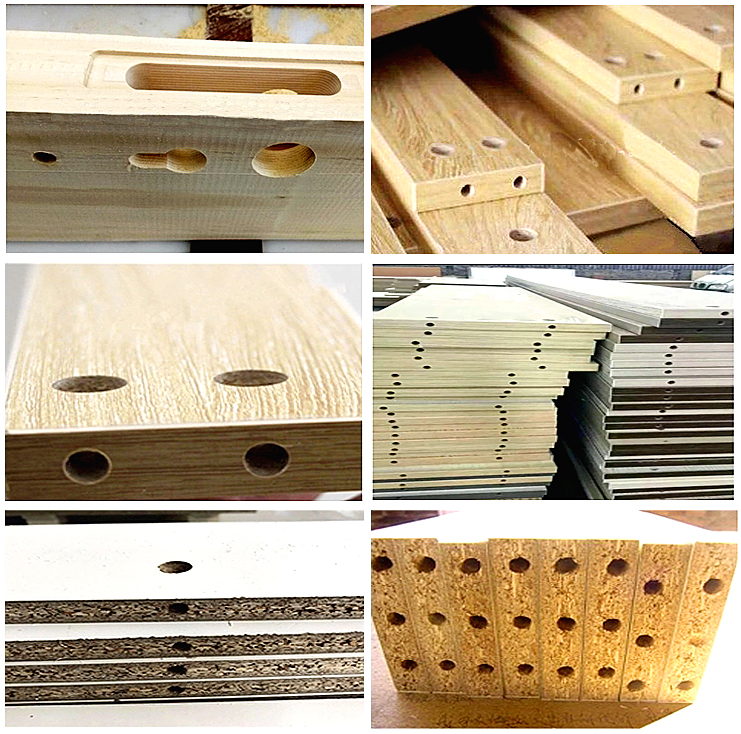

مبلمان و کابینت پانل: تودرتو، برش و سوراخکاری کمدهای سفارشی، کابینت آشپزخانه و میزهای اداری مدولار با حجم بالا.
ساخت درب های چوبی: مسیریابی طرح های پیچیده پانل برجسته و برش قفل بدنه روی درهای چوب جامد و ام دی اف.
پانل ها و پارتیشن های آکوستیک: سوراخ کردن سریع و بسیار تکراری برای پانل های دیواری آکوستیک و حکاکی صفحه نمایش با معماری پیچیده.
مواد سازگار: ام دی اف، تخته سه لا، تخته خرده چوب، نئوپان، چوب جامد، اکریلیک، پی وی سی و فلزات نرم مانند آلومینیوم.
چرا Superstar CNC را انتخاب کنید؟
خط تولید آماده: CX-1825 B11 جزء اصلی خطوط تولید مبلمان پانل خودکار ما است. می توان آن را به راحتی با پلتفرم های بارگیری/تخلیه خودکار به عنوان ترازو کارخانه شما ادغام کرد.
ساخته شده برای ماندگاری: با وزن دستگاه بیش از 2500 کیلوگرم و یک تخت فولادی بدون درز، این یک اسب کار صنعتی سنگین است که برای کار مداوم 24 ساعته بدون تغییر شکل ساخته شده است.
استاندارد جهانی صادرات: ما به عنوان یک تولید کننده اصلی، گزارش های دقیق تست ماشین آلات، بازرسی های خروجی ویدئویی و پشتیبانی فنی قوی انگلیسی را برای مشتریان در بیش از 114 کشور ارائه می دهیم.
سوالات متداول
س: اگر اسپیندل ATC می تواند ابزار را تغییر دهد، چرا به یک واحد حفاری جداگانه نیاز دارم؟
پاسخ: در حالی که یک اسپیندل ATC می تواند به یک مته تغییر کند، انجام این کار برای طرح بندی هر سوراخ، چند ثانیه به زمان چرخه اضافه می کند. واحد حفاری مستقل چندین مته را به طور همزمان نگه می دارد و آنها را فوراً به صورت پنوماتیک شلیک می کند و به سرعت تولید مبلمان پانلی را که نیاز به سوراخ کردن سنگین دارد، افزایش می دهد.
س: آیا این دستگاه می تواند به طور خودکار تخته ها را قبل از برش تراز کند؟
ج: بله. CX-1825 B11 مجهز به سیلندرهای موقعیت یابی خودکار با دقت بالا (پین های پاپ آپ) است. اپراتور به سادگی برد را به پین ها فشار می دهد و هر بار قبل از درگیر شدن خلاء، تراز مربعی کامل را تضمین می کند.
س: چه نرم افزار طراحی با این سیستم کنترل سازگار است؟
پاسخ: سیستم کنترل تایوان LNC یا Syntec بسیار همه کاره است و کد G استاندارد را از همه نرم افزارهای اصلی تودرتو و CAD/CAM، از جمله Cabinet Vision، Mozaik، WoodWOP، ArtCAM، و Type3 می پذیرد.
