スーパースター CX-1325 自動木工木材彫刻機

スーパースター CX-1325 自動木工&ロータリー彫刻機

製品概要

スーパー スター CX-1325 ( 製 済南金盛興機械製造有限公司) は、フラット パネル加工と回転彫刻を 1 つのワークステーションに組み合わせることで、伝統的な木工加工を変革します。

標準的な CNC と同様にキャビネットやドアの切断に優れていますが、その真の力は 4 軸回転装置にあります。このアタッチメントを使用すると、スピンドルが X 軸と Z 軸に沿って移動しながら、機械が円筒形のワークピースを回転させることができ、3 軸機械では不可能な複雑な 3D スパイラル、彫像、複雑な家具の脚を作成できます。

主な利点

• デュアル処理機能: 複雑な設定変更を行わずに、平面シート切断 (2D/3D) と円筒回転彫刻 (4 軸) を瞬時に切り替えます。

• 工業用スチール製ガントリー: ガントリーは、回転装置の余分な重量をサポートし、高速での振動のない彫刻を保証するために、精密溶接され応力が緩和された厚みのある鋼管で構成されています。

• 高トルク駆動システム: リードシャイン ステッパーまたはオプションの安川サーボ モーターを利用して、オークやマホガニーなどの広葉樹の深い 3D レリーフ彫刻に必要な保持トルクを提供します。

• インテリジェントな「ブレークポイント」メモリ: DSP 制御システムは、停電や工具の破損時に加工ポイントを自動的に保存するため、中断したところから正確にジョブを再開でき、貴重な材料を節約できます。

技術的パラメータ

特徴	仕様
モデル	スーパースター CX-1325
X、Y、Z 作業エリア	1300mm×2500mm×200mm
回転軸サイズ	直径: 200mm / 長さ: 2400mm (カスタマイズ可能)
スピンドルパワー	3.5KW / 4.5KW / 6.0KW (空冷または水冷)
主軸速度	0～24,000RPM

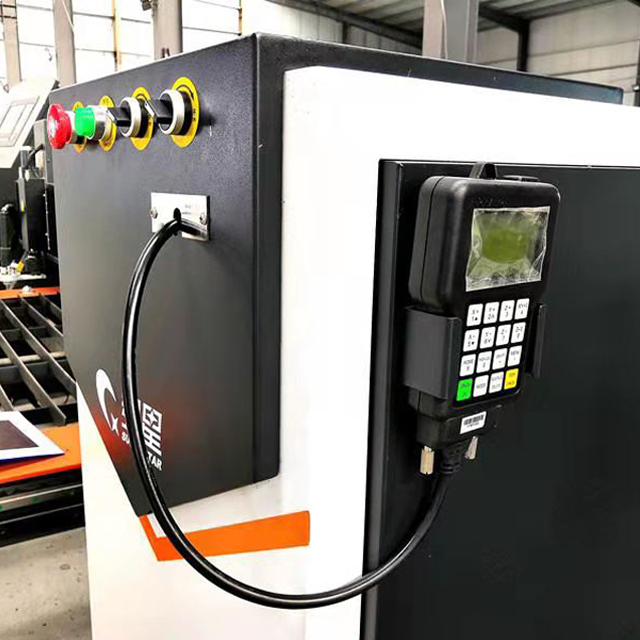

制御システム	4 軸 DSP A18 / Mach3 / NcStudio
駆動モーター	高トルクステッパー/ハイブリッドサーボ
透過率(X、Y)	精密ヘリカルラック&ピニオン
トランスミッション(Z)	台湾TBIボールねじ
ガイドレール	20mm/25mm角リニアガイドレール(HIWIN/PMI)

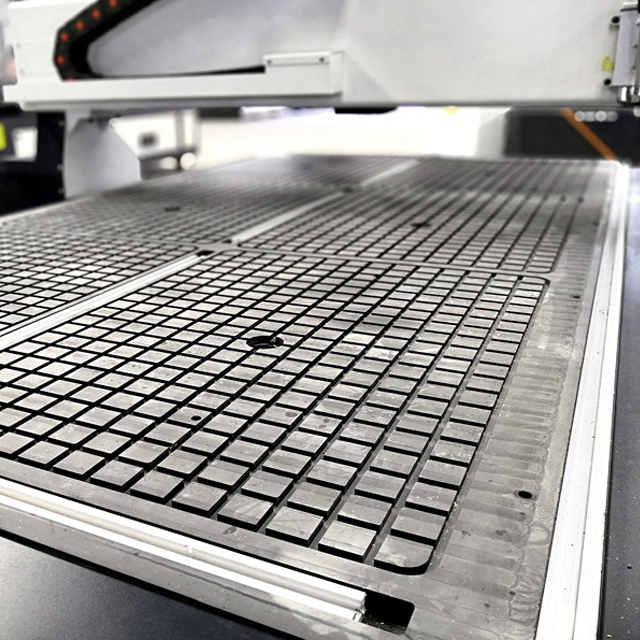

テーブル表面	真空Tスロットコンボテーブル
最大。速いスピード	35,000mm/分
最大。作業速度	20,000mm/分
動作電圧	AC380V/50Hz（三相）または220V（単相）

詳細な構成とコンポーネントの分析

• 側面取り付け回転装置:

回転軸を 上に配置する（作業領域が縮小する）一部の機械とは異なり、CX-1325 は側面に取り付けられた回転ユニットを使用して構成できます。 テーブルこれにより、フラット シート処理のために 4x8 フィートのベッド全体が常にクリアな状態に保たれます。

• 3.5KW+ 空冷スピンドル:

この機械には、低 RPM でも一定のトルクを維持する高出力工業用スピンドル (HQD または HSD ブランド) が装備されています。これは、密な広葉樹に深いレリーフを彫刻する場合に重要です。

• 耐久性の高い Z 軸:

Z 軸アセンブリは、TBI ボールネジとデュアル空気圧カウンターバランス シリンダー (大型モデルの場合) で強化されており、スムーズな垂直移動を保証し、3D 彫刻の「途切れライン」を防ぎます。

適用可能な産業と材料

• 家具の製造： 階段の手すり、親柱、ソファの脚、ダイニングテーブルの脚、装飾柱。

• 建築設備: コーベル、モールディング、3D 壁パネル。

• 宗教的工芸品: 彫刻像、偶像、複雑なレリーフ トーテム。

• 広告: 小道具や大型看板の 3D フォーム彫刻。

スーパースター CNC を選ぶ理由

• 工場直接品質: 済南金盛興機械 はフレーム、ガントリー、重要なアセンブリを社内で製造し、部品を購入する組立業者よりも厳格な品質管理を保証します。

• 無料の 4 軸トレーニング: 4 軸のプログラミングは難しい場合があります。 ArtCAM/Aspire で回転作業の「原点」を設定し、ツールパスを生成する方法に関する専門的なビデオ チュートリアルを提供しています。

• 世界的な輸出基準: 当社の機械は CE 認定を受けており、多言語マニュアルが付属しており、ヨーロッパ、南北アメリカ、アジアですぐに使用できます。

よくある質問 (FAQ)

Q: ロータリーアタッチメントを取り外すことはできますか?

A: ロータリーがテーブルの上に置かれている場合は、クランプを外して取り外すことができます。側面に取り付けた場合、永久に取り付けられたままになりますが、平坦な切断には影響しません。

Q: 4 軸彫刻にはどのようなソフトウェアが必要ですか?

A: Vectric Aspire、ArtCAM、Powermill など、回転ラッピングまたは 4 軸ツールパスをサポートするソフトウェアが必要です。当社コントローラと互換性のあるポストプロセッサを提供します。

Q: 回転できる最大直径はどれくらいですか?

A：標準直径は200mmです。ただし、ご要望に応じて、ガントリー高さ (Z 軸クリアランス) をカスタマイズして、直径 400 mm 以上まで対応できます。

質問: 集塵機は付属していますか？

A: 集塵機はオプションです。特にMDFを研磨したり表面を仕上げたりする場合、作業場を清潔に保つために、ダブルバッグ集塵機を追加することを強くお勧めします。

ロータリーカービングで能力を拡張

ビジネスをフラットパネルに限定しないでください。 CX-1325 で、収益性の高い 3D 家具コンポーネントの世界を解き放ってください。接触 スーパースター CNC に今すぐ見積もりを依頼してください。
