Көп шпиндельді және айналмалы CNC маршрутизаторы: техникалық сипаттамалар мен мүмкіндіктер

Ағаш өңдеу өнеркәсібінде 'тапсырыспен жасау' мен 'жаппай өндіріс' арасында айқын айырмашылық бар. Егер сіздің бизнесіңіз жүздеген бірдей орындық аяқтарын, баспалдақ тіректерін немесе рельефті оюларды шығаруды қамтыса, стандартты бір шпиндельді машина қиын болады.

енгізіңіз Көп шпиндельді және айналмалы CNC маршрутизаторы . Бұл машина бір мақсатқа арналған: Көлем . Бір порталға бірнеше шпиндельді орнату және айналмалы осьтерді қосу арқылы ол бір уақытта 4, 8 немесе тіпті 10 дайындаманы өңдеуге мүмкіндік береді.

Бұл техникалық нұсқаулықта біз бұл машинаны жиһаз өндірушілері үшін өнімділіктің ең жоғары құралы ететін техникалық сипаттамалар мен функционалдық артықшылықтарды бөлеміз.

Техникалық сипаттамалар: Не маңызды?

Көп шпиндельді машинаны бағалау кезінде шикі сандар оның мүмкіндіктері туралы әңгімелейді. Міне, сіз түсінуіңіз керек маңызды сипаттамалар.

Функционалдық талдау: деректер кестесінен тыс

Ерекшеліктер әсерлі, бірақ олар сіздің шеберхана еденіңізге қалай аударылады? негізгі функцияларын талдап көрейік Көп шпиндельді және айналмалы CNC маршрутизаторы.

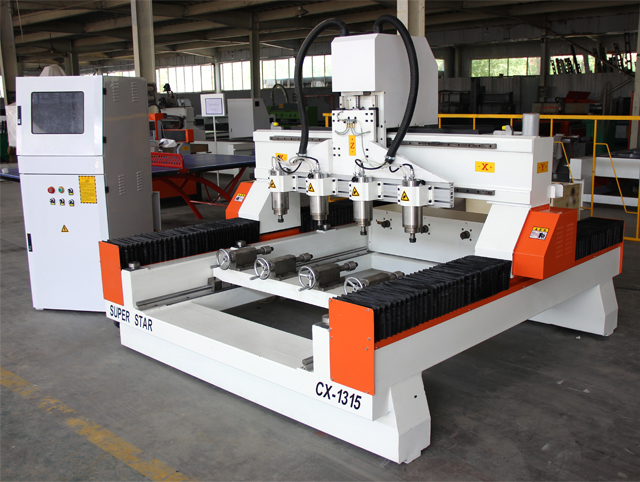

1. Синхронды көп басты механикалық өңдеу

Анықтау ерекшелігі - барлық шпиндельдерді бір уақытта іске қосу мүмкіндігі.

• Артықшылығы: Егер күрделі рельефті оюды аяқтауға 2 сағат қажет болса, стандартты машина 1 бөлікті шығарады. 2 сағатта 4 шпиндельді машина 4 бөлікті шығарады. бірдей 2 сағатта

• Тәуелсіз басқару: Жетілдірілген үлгілер икемділік беретін бір үлкен элементті өңдеу қажет болса, контроллер арқылы арнайы шпиндельдерді өшіруге мүмкіндік береді.

2. 4-ші осьтің айналмалы өңдеуі (3D ою)

Тегіс жазықтықта кесетін стандартты 3 осьті машинадан айырмашылығы, айналмалы қондырма шпиндель кесу кезінде дайындаманы айналдырады.

• Индекстеу және үздіксіз:

  • Индекстеу: бөлікті 90 градусқа бұрады, тоқтатады және тегіс бетті кеседі.

  • Үздіксіз 4 ось: бөлік айналады . кезде кескіш қозғалған Бұл спиральды пішіндер, айдаһар бағандары және күрделі мүсіндер үшін өте қажет.

• Қолданылуы: Баспалдақтың тұтқалары, диван аяқтары, римдік бағандар және 3D мүсіндері үшін өте қолайлы.

3. Ауыр жүк көтергіш портал құрылымы

4 немесе 8 шпиндельді орнату порталға айтарлықтай салмақ қосады.

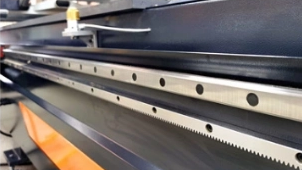

• Қаттылық маңызды: Біздің машиналар қалыңдатылған болат порталды және кеңейтілген сызықтық бағыттаушы рельстерді (Hiwin/PMI 25 мм немесе 30 мм) пайдаланады. Бұл жоғары жылдамдықты кесу кезінде дірілді болдырмайды, бұл 8-ші көшірменің 1-ші көшірме сияқты дәл көрінуін қамтамасыз етеді.

Қорытынды: тиімділік мультипликаторы

Көп шпиндельді және айналмалы CNC маршрутизаторы жай ғана машина емес; бұл бір іздегі өндірістік желі. Антикварлық жиһазға, архитектуралық диірменге немесе кәдесый өндірісіне бағытталған бизнес үшін ROI (инвестиция қайтарымы) көлемнің айтарлықтай өсуіне байланысты жиі 6 айдан аз болады.

Өндіріс жылдамдығын шектеуді тоқтатыңыз. Біздің конфигурацияларды зерттеңіз Көп шпиндельді және айналмалы CNC маршрутизаторының өнімдер тізімі сыйымдылығыңызға сәйкес келетін машинаны табу үшін.

Жиі қойылатын сұрақтар: Жиі қойылатын сұрақтар

1-сұрақ: Әр шпиндельде бір уақытта әртүрлі құралдарды пайдалана аламын ба?

A: Жоқ. 'Көп шпиндель' режимінде барлық шпиндельдер бірдей құралды ұстайды. бірдей бөлшектерді кесу үшін Дегенмен, кейбір конфигурациялар пневматикалық ауысуға мүмкіндік береді (қарапайым ATC сияқты), мұнда 1 шпиндель өрескел өңдеуді және 2 шпиндельді бір бөлікте өңдеуді орындайды .

2-сұрақ: Айналмалы кесу үшін қандай бағдарламалық құрал қажет?

A: Сізге 4 осьті орау немесе 3D айналмалы құралдар жолын қолдайтын CAM бағдарламалық құралы қажет. Танымал таңдауларға Vectric Aspire, ArtCAM және Powermill кіреді. Біз контроллерлерімізбен үйлесімді пост-процессорларды береміз.

3-сұрақ: Тегіс парақтарды кесу үшін айналмалы құрылғыны алып тастай аламын ба?

A: Иә. Көптеген үлгілерде айналмалы құрылғы алынбалы немесе машинаның алдыңғы/жағында орналастырылған. 3D жұмысын орындамаған кезде 2D парақтарын (мысалы, MDF немесе фанер) кесу үшін үстелге тегіс спойл тақтасын қоюға болады.

4-сұрақ: 4 шпиндель үшін 'Нөл нүктесін' қалай орнатуға болады?

A: Бұл орнатудың маңызды қадамы. Сіз барлық шпиндельдердің Z биіктігін тамаша деңгейге келтіресіз. Орнатылғаннан кейін контроллер оларды бір бірлік ретінде қарастырады. Біздің машиналар мұны жеңілдету үшін калибрлеу құралдарымен бірге келеді.
