Prehľad produktu
CNC router Superstar 1325 ATC (vyrobený spoločnosťou Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) je nevyhnutným ťahúňom moderných drevospracujúcich tovární. Štandardné jednovretenové frézy výrazne obmedzujú rýchlosť výroby tým, že nútia operátora zastaviť stroj a ručne vymeniť vrtáky, V-drážky a profilové frézy. 1325 ATC tento pracovný postup úplne automatizuje.
Vďaka veľmi populárnej pracovnej ploche s rozmermi 1300 mm x 2500 mm (4 x 8 stôp) dokonale pojme preglejku štandardnej veľkosti a dosky MDF. Základom stroja je odolné, bezšvíkové oceľové lôžko, ktoré prešlo starnutím pri vysokej teplote. To zaručuje, že rám zostane dokonale štvorcový a pevný a absorbuje intenzívne vibrácie generované vretenom s výkonom 9 kW, aby sa zabezpečilo, že vaše rezy zostanú čisté, presné a úplne bez chvenia.
Hlavné výhody
Automatický výmenník nástrojov (ATC): Stroj je vybavený vysokorýchlostným zásobníkom nástrojov (lineárny alebo kotúčový). Vreteno automaticky spadne a vytiahne nástroje na základe inštrukcií G-kódu, čo umožňuje vykonávať viackrokové úlohy (ako je vŕtanie otvorov pre pánty a vyrezávanie zložitých tvarov dverí) v jedinom neprerušovanom cykle.
Vysokofrekvenčné vreteno s výkonom 9 kW: Výkonné 9 kW vzduchom chladené vreteno ATC poskytuje obrovský krútiaci moment pri nízkych otáčkach na agresívne odstraňovanie materiálu z hustého tvrdého dreva, pričom zachováva otáčky až 18 000 ot./min.
Taiwanský riadiaci systém Syntec: Tento priemyselný ovládač poskytuje vysoko stabilné a užívateľsky prívetivé rozhranie. Ľahko spracováva komplexné vnorené softvérové súbory, optimalizuje dráhy nástrojov, aby sa minimalizovalo plytvanie materiálom a zabránilo sa neúmerným mechanickým zlyhaniam.
Vákuový stôl s vysokou priľnavosťou: Obsahuje viaczónový vákuový adsorpčný stôl, ktorý priťahuje ploché panely tesne k posteli, čím eliminuje potrebu mechanických svoriek. To zaručuje, že malé odrezky sa nebudú posúvať počas vysokorýchlostného smerovania.
Technické parametre
Funkcia |
Špecifikácia |
Model |
CNC router 1325 ATC |
Pracovná plocha (X × Y × Z) |
1300 mm × 2500 mm × 200 mm |
Vretenový motor |
Vzduchom chladené vreteno ATC s výkonom 9 kW |
Rýchlosť vretena |
Až 18 000 otáčok za minútu |
Kontrolný systém |
Taiwanský riadiaci systém Syntec |
Hnacie motory |
Vysokovýkonný servopohon a motor |
Prevodovka (X/Y) |
Skrutkový ozubený hrebeň |
Prevodovka (Z) |
Presná guľôčková skrutka |
Vodiace koľajnice |
Taiwanské štvorcové lineárne koľajnice |
Presnosť stroja |
± 0,05 mm |
Pracovný stôl |
Viaczónová vákuová adsorpčná tabuľka |
Pracovné napätie |
AC 380V / 50-60Hz / 3-fázové |
Podrobná analýza komponentov
Na rozdiel od krokových motorov sú integrované servomotory vybavené systémom spätnej väzby s uzavretou slučkou. To znamená, že ovládač vždy pozná presnú polohu portálu, čím zabraňuje strate krokov pri agresívnom rezaní a zabezpečuje zastavenie stroja s presnou presnosťou ±0,05 mm.

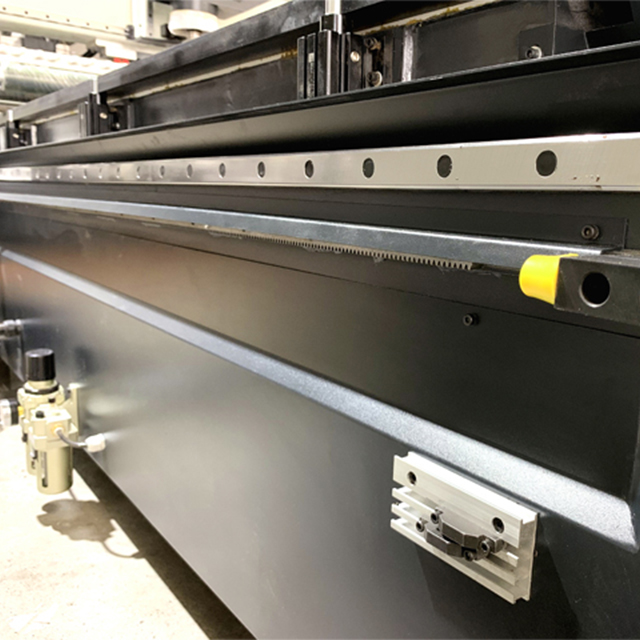

Osi X a Y využívajú skôr presné špirálové ozubené tyče než priame ozubené tyče. Šikmé zuby zaisťujú nepretržité zapojenie viacerých zubov, čím sa dramaticky znižuje prevádzkový hluk a poskytujú hladšie hrany bez chvenia pri zakrivených rezoch.
Vreteno s výkonom 9 kW je chladené vzduchom, čo znamená, že nie je potrebné spravovať externé chladiče vody ani sa obávať zamrznutia potrubia počas zimných mesiacov, čo výrazne znižuje každodennú údržbu stroja.
Použiteľné odvetvia a materiály
Panelový nábytok na mieru: Veľkoobjemové vkladanie, drážkovanie a rezanie skríň, kuchynských skriniek a kancelárskych stolov.
Výroba drevených dverí: Hĺbkové 3D reliéfne vyrezávanie a presné frézovanie zámkových drážok a dosiek pántov na dverách z masívneho dreva.
Architektonické frézovanie: Výroba dekoratívnych obrazoviek, akustických nástenných panelov a výstavných expozícií.
Kompatibilné materiály: MDF, preglejka, masívne drevo, drevotrieska, melamín, akryl, PVC a kompozitné plasty.
Prečo si vybrať Superstar CNC?
Globálna kvalita exportu: Ako priamy výrobca vyrábame stroje, ktoré spĺňajú prísne medzinárodné normy. Pravidelne vyvážame tento presný model 1325 ATC na trhy s vysokým dopytom, ako je Austrália a Indonézia.
Vyrobené pre dlhú životnosť: Kombinácia silne tvrdeného oceľového rámu, taiwanských štvorcových vodiacich koľajníc a prémiových elektrických komponentov zaisťuje, že váš stroj bude spoľahlivo bežať 24 hodín denne, 7 dní v týždni.
Komplexná podpora: Poskytujeme kompletné anglické manuály, video inštalačné príručky a priamu vzdialenú technickú podporu od nášho inžinierskeho tímu Jinan, aby sme zaistili, že vaša továreň zostane produktívna.
Často kladené otázky (FAQ)
Otázka: Vyžaduje vákuový stôl, aby som používal fyzické svorky?
Odpoveď: Nie. Výkonný vákuový adsorpčný stôl bezpečne pritiahne ploché dosky (ako MDF a preglejka) k pracovnej ploche. To eliminuje potrebu mechanických svoriek hrán, čo umožňuje vretenu spracovať celú dosku bez prekážok.
Otázka: Môže tento stroj vykonávať 3D reliéfne rezbárstvo?
A: Áno. Riadiaci systém Taiwan Syntec hladko interpoluje osi X, Y a Z súčasne. V kombinácii so správnym V-bitom alebo nástrojom s guľovým nosom stroj vyniká pri vyrezávaní hlbokých, zložitých 3D reliéfov na dvierkach a paneloch z masívneho dreva.
Otázka: Aký tlak vzduchu je potrebný pre menič nástrojov?
Odpoveď: Pneumatický systém, ktorý ovláda oj vretena (na uchopenie a uvoľnenie nástrojov), zvyčajne vyžaduje stabilný prísun čistého, suchého vzduchu s tlakom 6-8 bar (90+ PSI).
