ATC CNC Router: Popoln vodnik za samodejno menjavo orodja za obdelavo lesa

Uvod

Proizvodnja panelnega pohištva se je v zadnjih dveh desetletjih močno razvila. Kar je nekoč zahtevalo ločene stroje za vrtanje, rezkanje, žlebljenje in rezanje, se zdaj dogaja na integriranih CNC obdelovalnih centrih. V središču te preobrazbe je ATC CNC usmerjevalnik – tehnologija za samodejno menjavo orodja, ki enemu stroju omogoča izvajanje več operacij brez ročnega posredovanja.

SUPERSTAR CNC , ustanovljen leta 2003, je izdelal več kot 10.000 CNC strojev, ki služijo strankam v 114 državah. Naš ATC CNC usmerjevalnik napaja tovarne pohištva od jugovzhodne Azije do Evrope, ki zagotavljajo natančnost, hitrost in vsestranskost, ki jo zahteva sodobna proizvodnja.

Ta priročnik pojasnjuje vse, kar morate vedeti o tehnologiji samodejne menjave orodij in o tem, kako izbrati pravi stroj za vaše postopke obdelave lesa.

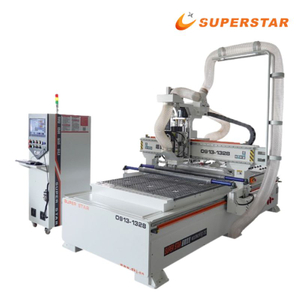

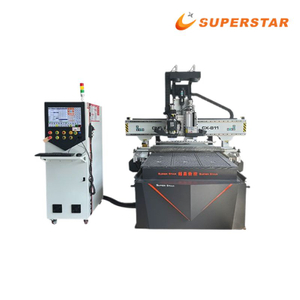

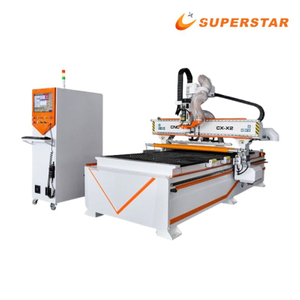

Kaj je ATC CNC usmerjevalnik?

An ATC CNC usmerjevalnik (Automatic Tool Changer Router) je računalniško voden obdelovalni center, ki lahko samodejno preklaplja med različnimi rezalnimi orodji med eno operacijo. Za razliko od standardnih CNC rezkalnikov, ki zahtevajo ročno menjavo orodij, ATC stroji vzdržujejo neprekinjeno proizvodnjo, medtem ko preklapljajo med svedri, čelnimi rezkarji, V-nastavki in drugimi orodji, kot je programirano.

Samodejni menjalnik orodij je sestavljen iz vrtljivega vrtiljaka, ki drži več orodij, mehanske roke, ki izvleče in vstavi orodja iz vretena, in inteligentne programske opreme, ki usklajuje izbiro orodja z zaporedji delovanja.

Ključne komponente ATC CNC usmerjevalnih sistemov

• Sklop vretena : Visokohitrostno vreteno z nastavkom za orodje za hitro sprostitev

• Vrtiljak orodij : Rotacijski nabojnik, ki vsebuje 8-21 orodij, odvisno od konfiguracije

• Mehanizem za menjavo orodja : servo gnana roka za samodejno menjavo orodja

• Sistem za umerjanje orodja : Sonda na dotik za samodejno merjenje odmika dolžine

• Nadzorni sistem : CNC krmilnik upravlja sekvence orodij in logiko delovanja

• Sistem za zbiranje prahu : industrijsko odsesavanje, ki ohranja čisto delovno okolje

Zakaj proizvajalci panelnega pohištva izberejo tehnologijo ATC

Odpravljanje ozkih grl v proizvodnji

Tradicionalni delovni tokovi usmerjajo obdelovance med več stroji – večnamenska žaga za rezanje trakov, vrtalni stroj za luknje, oblikovalnik za robne profile in vrtalna stiskalnica za luknje za moznike. Vsak prenos povzroči čas obdelave, napake pri poravnavi in ​​nedoslednosti kakovosti.

En sam ATC CNC rezkalnik izvede vse te operacije z enim vpenjanjem. Obdelovanci se premaknejo od nakladanja do končnih delov brez premeščanja, kar dramatično skrajša čas cikla in potrebe po delu.

Natančnost in doslednost

Ročne spremembe orodij uvajajo variabilnost. Operater lahko namesti sveder nekoliko izven sredine, kar povzroči napake v položaju luknje. Temperaturne spremembe pri različnih orodjih različno vplivajo na globino reza. Sistemi ATC odpravijo te spremenljivke z avtomatiziranimi, ponovljivimi menjavami orodja s podmilimetrsko natančnostjo.

Prilagodljivost za naročila po meri

Sodobna izdelava pohištva vedno bolj vključuje prilagojene dimenzije, posebne robne profile in edinstvene vzorce lukenj. Rezkalniki ATC CNC te različice obravnavajo brez težav – preprosto spremenite program in stroj samodejno preklopi orodja za izvedbo nove specifikacije.

Tehnične specifikacije in zmogljivosti

Moč in hitrost vretena

CNC ATC rezkalniki SUPERSTAR imajo vrhunska vretena z nazivno močjo od 7,5kW do 12kW. Možnosti hitrosti od 6.000 RPM do 24.000 RPM omogočajo prilagajanje materialov od trdega lesa do inženirskih plošč:

Konfiguracija delovnega območja in mize

Panelno pohištvo običajno vključuje velikosti listov od 1220x2440 mm do 2100x5600 mm. SUPERSTAR CNC ponuja več velikosti postelj, ki ustrezajo proizvodnim zahtevam:

• Kompakten : 1300x2500 mm za majhne delavnice in proizvodnjo vzorcev

• Standardno : 1500 x 3000 mm za tipično pohištvo s ploščami

• Velik format : 2000x4000 mm za vrata in arhitekturne plošče

• Izjemno velika : velikosti po meri za specializirane aplikacije

Zmogljivost orodnega vrtiljaka

Število orodij, ki jih lahko sprejme vaš stroj, določa kompleksnost delovanja brez menjave orodja:

• Vrtiljak z 8 orodji : primeren za osnovne operacije—rezanje, vrtanje, rezkanje

• Vrtiljak z 12 orodji : upravlja z večino operacij pohištva, vključno z V-rezbarjenjem

• Vrtiljak s 16 orodji : kompleksne operacije, vključno z graviranjem in specializiranim profiliranjem

• Vrtiljak z 21 orodji : največja prilagodljivost za kompleksno delo po meri

Uporaba v proizvodnji panelnega pohištva

Izdelava vrat za omare

Vrata omaric zahtevajo vrtanje za tečaje, rezkanje vratnih profilov, rezanje na velikost in včasih V-rezbarjenje za okrasne podrobnosti. ATC CNC usmerjevalnik izvaja vse operacije zaporedno:

1. Grobi kroj do prevelike velikosti

2. Profilirajte vse štiri robove

3. Izvrtajte luknje za tečaje

4. V-rezbarjeni okrasni vzorci

5. Končni rez na končno dimenzijo

Rezultat: popolna vrata v enem strojnem ciklu s popolno usklajenostjo vseh funkcij.

Konstrukcija predalov

Izdelava predalov vključuje rezanje stranic, sprednjih in hrbtnih strani; vrtanje vodilnih lukenj za priključke; in rezkalne utore za dna in pregrade. Tehnologija ATC omogoča popolno izdelavo predalov vključno z:

• Rezanje plošč iz pločevine

• Rezkanje utorov za spodnje plošče

• Vrtanje za priključke od strani do spredaj

• Skoznje vrtanje za ročaje

Priprava robnega traku

Medtem ko samo lepljenje robnih trakov zahteva ločeno opremo, rezkalniki ATC pripravljajo plošče z rezkanjem posnetih robov in profilov, ki se prilagajajo materialom robnih trakov in ustvarjajo čiste, dovršene videze.

Pohištvene komponente

Poleg plošč usmerjevalniki ATC izdelujejo komponente pohištva po meri, vključno z:

• Noge za mizo in predpasniki

• Naslonjala in ograje

• Ukrivljene letve

• Tridimenzionalne rezbarije

• Gravirane tablice z imeni in okrasni elementi

SUPERSTAR CNC prednosti za panelno pohištvo

Proizvodna odličnost

Naš 86.000 kvadratnih metrov velik proizvodni obrat v Jinanu na Kitajskem združuje napredno CNC obdelavo, natančno varjenje in profesionalno montažo. Vsak CNC stroj SUPERSTAR je pred odpremo podvržen strogemu testiranju, kar zagotavlja zanesljivost od prvega vklopa.

Globalna servisna mreža

Z 12 čezmorskimi skladišči in servisnimi centri po jugovzhodni Aziji, Bližnjem vzhodu, Evropi in Ameriki SUPERSTAR CNC zagotavlja hitro odzivno podporo. Naša večjezična tehnična ekipa odgovori na vprašanja v vašem jeziku in tako zmanjša komunikacijske ovire, ki otežujejo mednarodne nakupe.

Certificirana kakovost

Vsi CNC stroji SUPERSTAR imajo certifikate CE, ISO9001 in SGS. Te odobritve potrjujejo skladnost z evropskimi varnostnimi standardi, sistemi vodenja kakovosti in preverjanjem tretjih oseb, kar je ključnega pomena za uvozno carinjenje in sprejemanje strank.

Nabava komponent

Nabavljamo vrhunske komponente, ki zagotavljajo dolgo življenjsko dobo stroja:

• Vretena : italijanski HSD ali domače premium znamke

• Servo motorji : sistemi Panasonic, Yaskawa ali Delta

• Linearna vodila : tirnice Hiwin, THK ali PMI

• Kroglični vijaki : natančni vijaki TBI ali PMI

• Nadzorni sistemi : možnosti Syntec, RichAuto ali Mach3

Analiza donosnosti naložbe v ATC CNC usmerjevalnik

Razumevanje finančnega vpliva vam pomaga upravičiti nakup opreme.

Povečanje proizvodne učinkovitosti

Razmislite o tovarni omar, ki proizvede 200 enot mesečno:

Izračun vračila

Srednje velik CNC usmerjevalnik ATC običajno stane 35.000–55.000 USD, odvisno od konfiguracije. Mesečni prihranki zaradi manjšega dela, povečane proizvodnje in manjše količine odpadkov pogosto presegajo 8.000 do 15.000 $. Enostavne dobe vračila so za večino operacij med 3 in 6 meseci.

Namestitev in usposabljanje

Priprava mesta

Za uspešno namestitev je potrebno:

• Izravnavanje tal : Betonska podlaga znotraj 3 mm čez odtis stroja

• Napajanje : 380 V trifazno, običajno 30-50 A, odvisno od velikosti vretena

• Stisnjen zrak : dovod 6-8 barov za vpenjanje orodja

• Odsesavanje prahu : 2000-3000 m³ zmogljivost na uro, ocenjena za obdelavo lesa

• Nadzor okolja : Temperatura 5-40°C, vlažnost pod 90%

SUPERSTAR CNC zagotavlja podrobna navodila za namestitev in lahko organizira preglede lokacije za večje instalacije.

Usposabljanje operaterja

Vsi nakupi strojev vključujejo celovito usposabljanje, ki zajema:

• Osnovno delovanje stroja in dnevni postopki

• Izdelava programa s standardno programsko opremo CAD/CAM

• Nastavitev orodja in postopki kalibracije

• Urniki preventivnega vzdrževanja

• Odpravljanje pogostih težav

Večina operaterjev doseže osnovno znanje v 5-7 dneh po usposabljanju.

Pogosto zastavljena vprašanja

Kakšna je razlika med ATC in ne-ATC CNC usmerjevalniki?

Usmerjevalniki, ki niso ATC, zahtevajo ročno menjavo orodij – zaustavitev proizvodnje za izmenjavo bitov. ATC usmerjevalniki samodejno zamenjajo orodja z vrtiljaka in ohranjajo neprekinjeno delovanje. Za proizvodnjo, ki vključuje več kot dve različni operaciji, ATC zagotavlja znatne prednosti učinkovitosti.

Kako dolgo traja menjava orodja?

Samodejni menjalniki orodij SUPERSTAR CNC dokončajo zamenjavo orodja v 3-8 sekundah, odvisno od razdalje vrtiljaka in teže orodja. Ta avtomatizacija se pojavi med izvajanjem programa, tako da je dejanski vpliv časa cikla odvisen od tega, kako pogosto pride do sprememb orodja v vaših specifičnih programih.

Kakšno vzdrževanje potrebuje mehanizem ATC?

Sistem za menjavo orodja zahteva redno mazanje ležajev vrtiljaka, pregled prijemalnega mehanizma orodja in redno čiščenje držal orodja. SUPERSTAR CNC zagotavlja načrte vzdrževanja in pakete rezervnih delov.

Ali lahko usmerjevalniki ATC upravljajo z ugnezdeno proizvodnjo?

ja Sodobni ATC CNC rezkalniki so odlični pri ugnezdeni proizvodnji, kjer je več delov izrezanih iz posameznih listov. Stroj avtomatsko izvaja rezanje surovcev, podrobna dela in zaključne operacije, kot je programirano.

Ali nudite oddaljeno diagnostiko in podporo?

SUPERSTAR CNC omogoča daljinsko spremljanje in diagnostične zmogljivosti za povezane stroje. Naša tehnična ekipa lahko odpravi težave, optimizira parametre in zagotovi navodila, ne da bi zahtevali obiske na kraju samem.

Katera programska oprema deluje s CNC stroji SUPERSTAR?

Naši stroji podpirajo standardne formate CNC, vključno z G-kodo, M-kodo in pogosto uporabljenimi izhodi CAD/CAM. Priljubljeni programski paketi, vključno z V carve, ArtCAM, Type3 in Aspire, se brezhibno integrirajo.

Zaključek

ATC CNC rezkalniki predstavljajo standard za sodobno proizvodnjo panelnega pohištva. Zmožnost samodejne menjave orodja odpravlja ozka grla v proizvodnji, omogoča kompleksne operacije in zagotavlja doslednost, ki jo zahtevajo stranke.

SUPERSTAR CNC združuje več kot 20 let proizvodnih izkušenj, globalno storitveno infrastrukturo in dokazano zanesljivost za podporo vaši naložbi. Naša ekipa vam pomaga izbrati pravo konfiguracijo, konfigurirati vaš stroj in doseči proizvodne cilje od prvega dne.

Raziščite našo celotno ponudbo ATC CNC usmerjevalnike in se obrnite na našo prodajno ekipo, da se pogovorimo o vaših posebnih zahtevah.

Napisala tehnična ekipa SUPERSTAR CNC

SUPERSTAR CNC izdeluje precizne CNC stroje od leta 2003 in oskrbuje stranke v 114 državah iz našega 86.000 kvadratnih metrov velikega proizvodnega obrata v Jinanu na Kitajskem.
