Superstar CNC CX-B1 Vícevřetenový dřevoobráběcí řezací stroj pro nábytkové skříně

Pneumatický vícevřetenový CNC router Superstar CX-B1 pro výrobu velkoobjemových skříní

Přehled produktu

Superstar CX-B1 představuje dokonalou rovnováhu mezi nákladovou efektivitou a průmyslovou automatizací. Tento 'čtyřprocesový' CNC router, navržený společností Jinan Jinshengxing Machinery , řeší kritický bod prostojů způsobený ručními výměnami nástrojů. Namontováním čtyř samostatných vřeten na portál může stroj nést čtyři různé nástroje (např. 6mm frézu, 8mm frézu, V-bit a profilovou frézu) a okamžitě mezi nimi přepínat pomocí pneumatických válců. Tato konfigurace je široce považována za 'zlatý standard' pro malé a střední výrobce skříní, kteří potřebují rychlost, ale nejsou připraveni investovat do obráběcího centra Disc ATC.

Hlavní výhody ('Proč my')

• Okamžité přepínání pneumatického nástroje: Eliminuje čekací dobu spojenou s manuálními změnami nebo lineárním pojezdem ATC, což zvyšuje denní výkon až o 30 %.

• Průmyslová konstrukce pro těžký provoz: Lože je svařeno ze silnostěnných ocelových trubek a temperováno, aby se odstranilo pnutí, což zajišťuje, že stroj zůstane pevný a přesný i po letech vysokorychlostního provozu.

• Nákladově efektivní automatizace: Poskytuje 80 % funkčnosti špičkového obráběcího centra ATC za přibližně 60 % nákladů.

• Intelligent Dust Control: Nezávislé protiprachové kryty pro každé vřeteno zajišťují, že se sání soustředí pouze na aktivní nástroj a udržuje dílnu čistší.

• Vakuový adsorpční stůl: Obsahuje vícezónový vakuový stůl s výkonným čerpadlem, který pevně drží celé desky MDF, překližky nebo dřevotřískové desky během agresivního řezání.

Technické parametry

Parametr	Specifikace
Model	Superstar CX-B1
Pracovní plocha (X, Y, Z)	1300 x 2500 x 200 mm (přizpůsobitelné na 1530/2040)
Typ vřetena	4 x vřetena vzduchového chlazení (pneumatické spínání)
Výkon vřetena	4,5 kW / 6,0 kW (konfigurovatelné)
Rychlost vřetena	0 - 18 000 / 24 000 ot./min
Řídicí systém	Shanlong / Syntec / LNC [Potvrďte prosím konkrétní ovladač]
Hnací motory	Hybridní servo Leadshine / servo Yaskawa [Prosím, potvrďte]
Převodovka (X, Y)	Vysoce přesný šroubovitý hřeben a pastorek
Převodovka (Z)	Tchajwanský kuličkový šroub TBI
Vodící kolejnice	Taiwan Hiwin / PMI 25mm lineární čtvercové kolejnice
Max. Rychlá rychlost	40 000 mm/min
Max. Pracovní rychlost	25 000 mm/min
Povrch stolu	Vakuový T-Slot Kombinovaný stůl
Pracovní napětí	380V/3Ph/50Hz (nebo přizpůsobené)

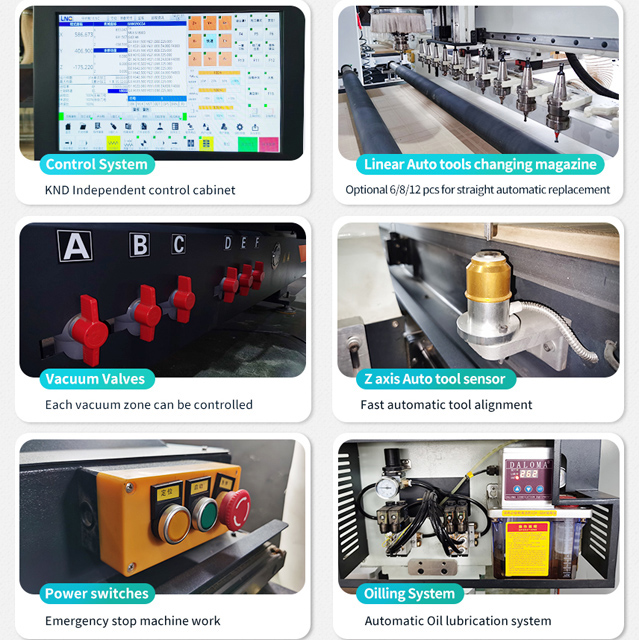

Detailní konfigurace a analýza komponent

• Pneumatický vícevřetenový systém: Ke zvedání a spouštění vřeten používáme vysoce kvalitní pneumatické válce. Tato konstrukce je méně náchylná k mechanickému selhání než složité karuselové ATC systémy a nabízí vysokou spolehlivost pro nepřetržitou výrobu.

• Spirálový hřeben a pastorek: Na rozdíl od přímých hřebenů poskytují spirálová ozubená kola hladší záběr a vyšší přenos točivého momentu. Výsledkem jsou čistší řezané hrany na melaminových a laminovaných deskách.

• Tchajwanská lineární vedení: Striktně používáme originální Hiwin nebo PMI . kolejnice Jejich vysoká nosnost zajišťuje hladký pohyb portálu bez chvění, což je rozhodující pro zachování diagonální přesnosti dveří skříně.

Použitelná odvětví a materiály

• Panelový nábytek: kuchyňské linky, šatní skříně, posuvné dveře, kancelářské stoly.

• Dřevoobrábění: 3D reliéfní řezba, duté výřezy, reproduktorové skříně, hudební nástroje.

• Dekorace: Řezání akrylem, výroba PVC, stěnové panely MDF, frézování měkkých kovů (hliník/měď).

• Materiály: MDF, masivní dřevo, překližka, dřevotříska, PVC, akryl, hliníkový kompozitní panel (ACP).

Proč zvolit Superstar CNC?

• Výrobní dědictví: Jako Jinan Jinshengxing Machinery nejsme jen obchodní společností; my jsme továrna. Získáte přímý přístup k inženýrům, kteří postavili váš stroj.

• Zajištění kvality: Každý CX-B1 prochází před odesláním 72hodinovým nepřetržitým testem, aby bylo zajištěno nulové poškození.

• Globální podpora: Nabízíme 2letou záruku na základní komponenty a poskytujeme doživotní bezplatnou vzdálenou technickou podporu přes WhatsApp/TeamViewer.

• Řešení na klíč: Zahrnuje školení softwaru ArtCAM/Type3 a knihovnu standardních návrhů skříněk, abyste mohli začít okamžitě.

FAQ

Otázka: Jaký software je kompatibilní s CX-B1?

Odpověď: Stroj přijímá standardní G-kód. Je kompatibilní se všemi hlavními CAD/CAM software včetně ArtCAM, Type3, Ucancam, Aspire a specializovaným skříňovým softwarem jako Cabinet Vision nebo Polyboard (vyžaduje správný post-procesor).

Otázka: Dokáže tento stroj zpracovat celý list materiálu 4x8?

Odpověď: Ano, standardní pracovní plocha je 1300 x 2500 mm, což se perfektně hodí na standardní listy 4 x 8 stop. Pro větší formáty nabízíme také modely 1500x3000mm (5x10 stop).

Otázka: Jak mohu ovládat 4 vřetena? Musím stroj zastavit?

Odpověď: Ne. Přepínání je automatické. Ve vašem softwaru přiřadíte Nástroj 1, Nástroj 2 atd. různým vektorům. Řídicí jednotka stroje přečte kód a automaticky okamžitě aktivuje správné vřeteno, zatímco běží soubor.

Otázka: Jaký je způsob dopravy a balení?

Odpověď: Stroj zabalíme do antikorozního plastu a zajistíme v překližkové bedně nebo jej upevníme přímo na ocelovou paletu pro nakládání kontejnerů. Zasílá se námořní dopravou do vašeho nejbližšího přístavu nebo od dveří ke dveřím v závislosti na vašich preferencích.

Jste připraveni zefektivnit výrobu skříněk?

Kontaktujte Superstar CNC ještě dnes a získejte vlastní konfiguraci a ceny přímo z výroby na CX-B1.
