Superstar CNC CX-B1 Multi-spindlet træbearbejdningsskæremaskine til møbelskabe

Superstar CX-B1 pneumatisk multi-spindel CNC-router til højvolumenskabsproduktion

Produktoversigt

Superstar CX-B1 repræsenterer den perfekte balance mellem omkostningseffektivitet og industriel automatisering. Konstrueret af Jinan Jinshengxing Machinery , denne 'Four Process' CNC-router adresserer det kritiske smertepunkt ved nedetid forårsaget af manuelle værktøjsskift. Ved at montere fire separate spindler på portalen kan maskinen bære fire forskellige værktøjer (f.eks. 6 mm fræser, 8 mm fræser, V-bit og profilskærer) og skifte mellem dem med det samme via pneumatiske cylindre. Denne konfiguration betragtes bredt som den 'gyldne standard' for små til mellemstore møbelsnedkere, der har brug for hurtighed, men som ikke er klar til at investere i et Disc ATC-bearbejdningscenter.

Kernefordele ('Hvorfor os')

• Øjeblikkelig skift af pneumatisk værktøj: Eliminerer ventetiden forbundet med manuelle ændringer eller lineær ATC-kørsel, hvilket øger den daglige produktion med op til 30 %.

• Heavy-Duty industriel struktur: Sengen er svejset af tykvæggede stålrør og hærdet for at fjerne stress, hvilket sikrer, at maskinen forbliver stiv og nøjagtig selv efter mange års højhastighedsdrift.

• Omkostningseffektiv automatisering: Giver 80 % af funktionaliteten i et avanceret ATC-bearbejdningscenter til cirka 60 % af omkostningerne.

• Intelligent støvkontrol: Uafhængige støvhætter til hver spindel sikrer, at suget kun er koncentreret på det aktive værktøj, hvilket holder værkstedet renere.

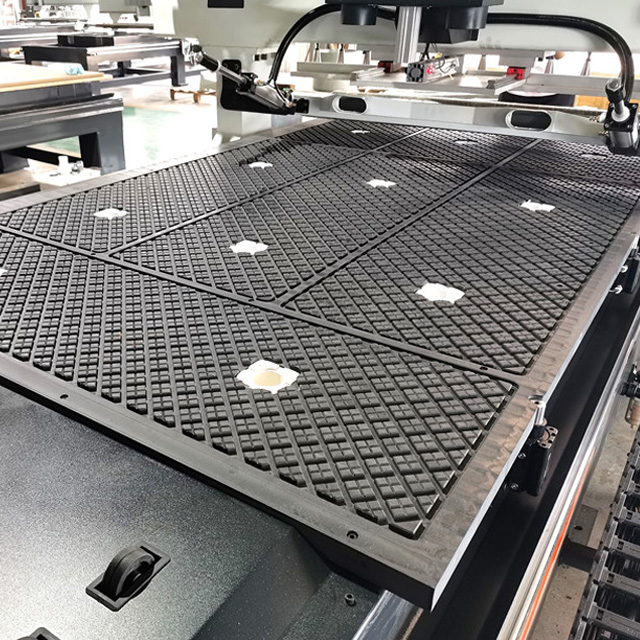

• Vakuumadsorptionsbord: Har et multi-zone vakuumbord med en kraftig pumpe til fast at holde hele plader af MDF, krydsfiner eller spånplader nede under aggressiv skæring.

Tekniske parametre

Parameter	Specifikation
Model	Superstar CX-B1
Arbejdsområde (X, Y, Z)	1300 x 2500 x 200 mm (kan tilpasses til 1530/2040)
Spindel type	4 x luftkølespindler (pneumatisk kobling)
Spindelkraft	4,5KW / 6,0KW (konfigurerbar)
Spindelhastighed	0 - 18.000 / 24.000 RPM
Kontrolsystem	Shanlong / Syntec / LNC [Bekræft venligst specifik controller]
Drivmotorer	Leadshine Hybrid Servo / Yaskawa Servo [Bekræft venligst]
Transmission (X, Y)	Højpræcisions spiralformet tandstang
Transmission (Z)	Taiwan TBI kugleskrue
Styreskinner	Taiwan Hiwin / PMI 25 mm lineære firkantede skinner
Maks. Hurtig hastighed	40.000 mm/min
Maks. Arbejdshastighed	25.000 mm/min
Bordoverflade	Vacuum T-Slot kombineret bord
Arbejdsspænding	380V/3Ph/50Hz (eller tilpasset)

Detaljeret konfiguration og komponentanalyse

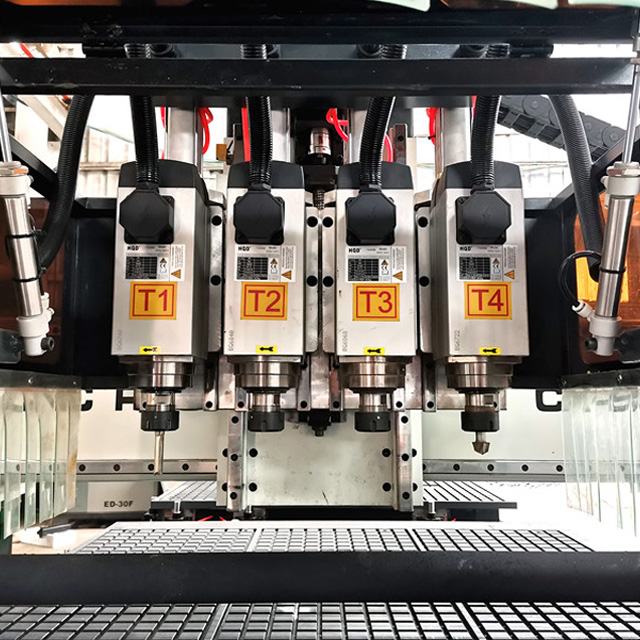

• Pneumatisk multi-spindelsystem: Vi bruger pneumatiske cylindre af høj kvalitet til at hæve og sænke spindler. Dette design er mindre udsat for mekaniske fejl end komplekse karrusel-ATC-systemer, hvilket giver høj pålidelighed til kontinuerlig produktion.

• Skrueformet tandstang og tandhjul: I modsætning til lige tandstænger giver spiralformede tandhjul jævnere indgreb og højere drejningsmomentoverførsel. Dette resulterer i renere skærekanter på melamin og laminerede plader.

• Taiwanesiske lineære guider: Vi bruger strengt ægte Hiwin- eller PMI- skinner. Deres høje bæreevne sikrer, at portalen bevæger sig jævnt uden at ryste, hvilket er afgørende for at opretholde diagonal nøjagtighed på skabslåger.

Gældende industrier og materialer

• Panelmøbler: Køkkenskabe, garderobeskabe, skydedøre, kontorborde.

• Træbearbejdning: 3D-reliefudskæring, hule udskæringer, højttalerbokse, musikinstrumenter.

• Dekoration: Akrylskæring, PVC-fremstilling, MDF-vægpaneler, fræsning af blødt metal (aluminium/kobber).

• Materialer: MDF, massivt træ, krydsfiner, spånplader, PVC, akryl, aluminiumskompositpanel (ACP).

Hvorfor vælge Superstar CNC?

• Manufacturing Heritage: Som Jinan Jinshengxing Machinery er vi ikke kun et handelsselskab; vi er fabrikken. Du får direkte adgang til de ingeniører, der har bygget din maskine.

• Kvalitetssikring: Hver CX-B1 gennemgår en 72-timers kontinuerlig kørselstest før forsendelse for at sikre nul defekter.

• Global support: Vi tilbyder en 2-års garanti på kernekomponenter og leverer livstids gratis teknisk fjernsupport via WhatsApp/TeamViewer.

• Nøglefærdig løsning: Inkluderer ArtCAM/Type3 softwaretræning og et bibliotek med standard kabinetdesigns for at komme i gang med det samme.

FAQ

Q: Hvilken software er kompatibel med CX-B1?

A: Maskinen accepterer standard G-kode. Den er kompatibel med al større CAD/CAM-software inklusive ArtCAM, Type3, Ucancam, Aspire og specialiseret kabinetsoftware som Cabinet Vision eller Polyboard (kræver korrekt post-processor).

Spørgsmål: Kan denne maskine behandle et helt 4x8 ark materiale?

A: Ja, standardarbejdsområdet er 1300x2500mm, hvilket passer perfekt til standard 4x8 fod ark. Vi tilbyder også 1500x3000 mm (5x10 fod) modeller til større formater.

Q: Hvordan betjener jeg de 4 spindler? Skal jeg stoppe maskinen?

A: Nej. Skiftet er automatisk. I din software tildeler du værktøj 1, værktøj 2 osv. til forskellige vektorer. Maskincontrolleren læser koden og aktiverer automatisk den korrekte spindel øjeblikkeligt, mens filen køres.

Q: Hvad er forsendelsesmetoden og emballagen?

A: Vi pakker maskinen ind i anti-rust plastik og fastgør den i en krydsfinerkasse eller fastgør den direkte på en stålpalle til containerlæsning. Det sendes via søfragt til din nærmeste havn eller dør-til-dør afhængigt af dine præferencer.
