Superstar CX-3D 4 AXIS CNC 90 градус айналмалы ою машинасы

Superstar CX-3D 4 осьті бұралмалы шпиндельді айналмалы CNC маршрутизаторы

Өнімге шолу

Superstar CX-3D (өндіруші Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) бұл 'Нақты 4-ось' машинасы. Көптеген маршрутизаторлар 4 осьті деп мәлімдейді, бірақ жай ғана үстелге айналмалы токарлық станокты қосады (4-ші осьті индекстеу). CX-3D әртүрлі: оның шпиндельі физикалық түрде солға және оңға бұрылады , бұл шынайы интерполяцияланған 4 осьті қозғалысты қамтамасыз етеді.

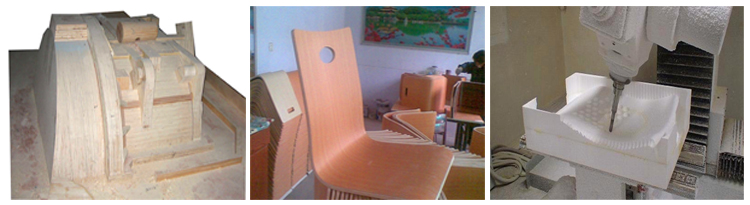

Бұл спиральды бұрылыстары бар баспалдақ тұтқалары, тақырыптық саябақтарға арналған үлкен көбік мүсіндер және автомобиль қалыптары сияқты күрделі геометрияларды өңдеуге мүмкіндік береді. Ол 3 осьті машиналармен жасалған 3D бөліктерінде жиі кездесетін 'баспалдақ' әсерін жояды, бұл тікелей машинадан тегіс, қолдан ойылған сапалы әрлеу береді.

Негізгі артықшылықтар

• ±90° Айналмалы шпиндель (В осі): Шпиндель басы барлығы 180 градусқа айналады, бұл бүйірлік ойықтарды, көлденең бұрғылауды және тік шпиндель жете алмайтын қисық беттерде оюды қамтамасыз етеді.

• Z-осінің жоғары саңылауы: мүсін мен қалып жасау үшін көбік, ағаш немесе стирофамның үлкен блоктарын орналастыру үшін көтерілген порталмен (600мм-1000мм дейін теңшеуге болады) жасалған.

• Ауыр салмақты болат құрылымы: жақтау қалыңдатылған болат құбырлардан жасалған және тербеліс басының динамикалық күштерін дірілсіз өңдеу үшін кернеуден босатылып, беттің жоғары дәлдігін қамтамасыз етеді.

• Өнеркәсіптік 4 осьті басқару: RTCP (айналдыру құралының орталық нүктесі) басқаруға қабілетті Syntec немесе LNC 4 осьтік жүйесімен жұмыс істейді, бұл күрделі 5 ось тәрізді құралдар жолдарын орындауды жеңілдетеді.

Егжей-тегжейлі конфигурация және құрамдас талдау

• Жапондық Шимпо редукторы:

Айналмалы бастың біркелкі қозғалуын және кесу күштеріне қарсы бұрышын ұстап тұруын қамтамасыз ету үшін біз жапондық Shimpo планеталық редукторларын орнатамыз. Олар күрделі 3D қисық сызықтары кезінде дәлдікті сақтау үшін маңызды болып табылатын нөлдік кері соққы беруді қамтамасыз етеді.

• Syntec басқару жүйесі:

Нақты 4 осьті өңдеу үшін бұрыш өзгерген кезде нақты уақыт режимінде құрал ұшының орнын есептей алатын контроллер қажет. Syntec жүйесі қалыпты жасаушылар үшін тұрақты және кәсіби интерфейсті ұсынатын салалық стандарт болып табылады.

• Серво жетек жүйесі:

Біз барлық осьтерде жоғары инерциялық сервоқозғалтқыштарды (степпер емес) қолданамыз. Бұл 10+ сағатқа созылуы мүмкін ұзақ 3D аяқтау өтулерінде жоғалған қадамдарды болдырмау үшін қажетті жабық циклды кері байланысты қамтамасыз етеді.

Неліктен Superstar CNC таңдау керек?

• Баптау бойынша сарапшылар: Біз жай ғана стандартты қораптарды сатпаймыз. Егер сізге алып мүсін үшін 1,2 метр Z-саяхат қажет болса, біз оған сәйкес келетін портал жасай аламыз.

• Кешенді оқыту: 4 осьті бағдарламалау 3 оське қарағанда күрделірек. Біз PowerMill немесе Mastercam сияқты бағдарламалық құралда аспап тақталарын орнату және айналмалы құралдар жолдарын жасау бойынша егжей-тегжейлі оқулықтар береміз.

• Зауыттың тікелей қолдауы: инженерлерге тікелей қол жеткізу күрделі 4 осьті калибрлеу мәселелерін жылдамырақ жоюды білдіреді.

Жиі қойылатын сұрақтар (ЖҚС)

С: Бұл құрылғыға қандай бағдарламалық құрал қажет?

A: PowerMill, Mastercam немесе RhinoCAM сияқты 4 осьті бір уақытта өңдеуді қолдайтын CAM бағдарламалық құралы қажет. Біз машинамызға пост-процессорды бере аламыз.

С: Ол жалпақ парақтарды да кесуге бола ма?

A: Иә. Шпиндель тік (0 градус) болғанда, ол фанер немесе MDF парақтарын кесуге арналған стандартты 3 осьті маршрутизатор сияқты жұмыс істейді.

С: Оған айналмалы токарлық қондырма кіреді ме?

A: Бұл модельде тербелетін басы бар . Дегенмен, қолданбаңыз цилиндрлік журналдарды бұруды қажет етсе, біз үстелге айналмалы токарлық құрылғыны (A осі) қоса аламыз.

С: Бұл тас үшін жарамды ма?

A: Бұл арнайы конфигурация ағаш, көбік және жұмсақ металдар үшін оңтайландырылған. Тас үшін біз суды салқындату мүмкіндігі бар мамандандырылған ауыр тастарды ұсынамыз.

3D шығармашылығыңызды ашыңыз

Тегіс кесуден асып кетіңіз. инвестиция салыңыз Superstar CX-3D 4 осьті маршрутизаторға және ең күрделі дизайндарыңызды өмірге әкеліңіз.
