Precyzja pod każdym kątem: jak dostarczyliśmy piłę formatową 45° do pakistańskiej fabryki mebli — studium przypadku eksportu CX-MJ45

Uwaga zanim zaczniemy

Nie każdy projekt eksportowy jest skomplikowany — ale najwięcej uczą Cię te, w których klient naprawdę wie, czego chce i namawia Cię, abyś to zrobił dokładnie tak, jak należy. Ten pakistański projekt był jednym z takich.

Klient potrzebował 3-metrowej piły formatowej ze stołem przesuwnym, umożliwiającej cięcia ukośne pod kątem 45°, zbudowanej do codziennej produkcji fabrycznej i wysyłanej do kraju, w którym obsługa posprzedażna ze strony zagranicznych dostawców jest niezwykle trudna do zapewnienia. Następnie przystąpiliśmy do projektu, w ramach którego sprawdziliśmy naszą wiedzę o produktach, możliwości dostosowywania i nasze zaangażowanie w wspieranie każdej wysyłanej przez nas maszyny.

Oto pełna historia.

1. Rzeczywista sytuacja Klienta

Klient prowadzi warsztat mebli panelowych w Pakistanie, produkujący szafki, szafy i drzwi wewnętrzne na zamówienie. Kiedy się z nami skontaktowali, używali już podstawowej piły stołowej od lat i uderzyli nią w ścianę:

• Odpryski na płytach melaminowych : Każde nacięcie pozostawia podarte i odpryski na dolnej stronie laminowanych paneli. Klienci odrzucali gotowe elementy, a ręczne szlifowanie krawędzi wgryzało się w marginesy.

• Brak możliwości cięcia ukośnego : istniejąca maszyna została ustawiona pod kątem 90°. Wszelkie połączenia kątowe — ramy drzwi szafek, fazowane krawędzie, ozdobne listwy — musiały być wykonane ręcznie lub w całości zlecane na zewnątrz.

• Stół przesuwny za krótki : Stół przesuwny ich obecnej piły nie był w stanie obsłużyć pełnych arkuszy o wymiarach 2440 mm × 1220 mm w jednym przejściu, co zmuszało operatorów do zmiany położenia paneli w połowie cięcia i wprowadzało błędy w wyrównaniu.

• Zmęczenie operatora i niespójność : Ciężkie panele były trudne do płynnego podawania, a jakość cięcia różniła się w zależności od operatora.

Nie są to nietypowe problemy. W rzeczywistości opisują pułap produkcyjny, który osiąga większość średniej wielkości pakistańskich warsztatów meblowych, próbując podnieść jakość bez zwiększania skali swojego sprzętu.

2. Dlaczego polecamy model CX-MJ45

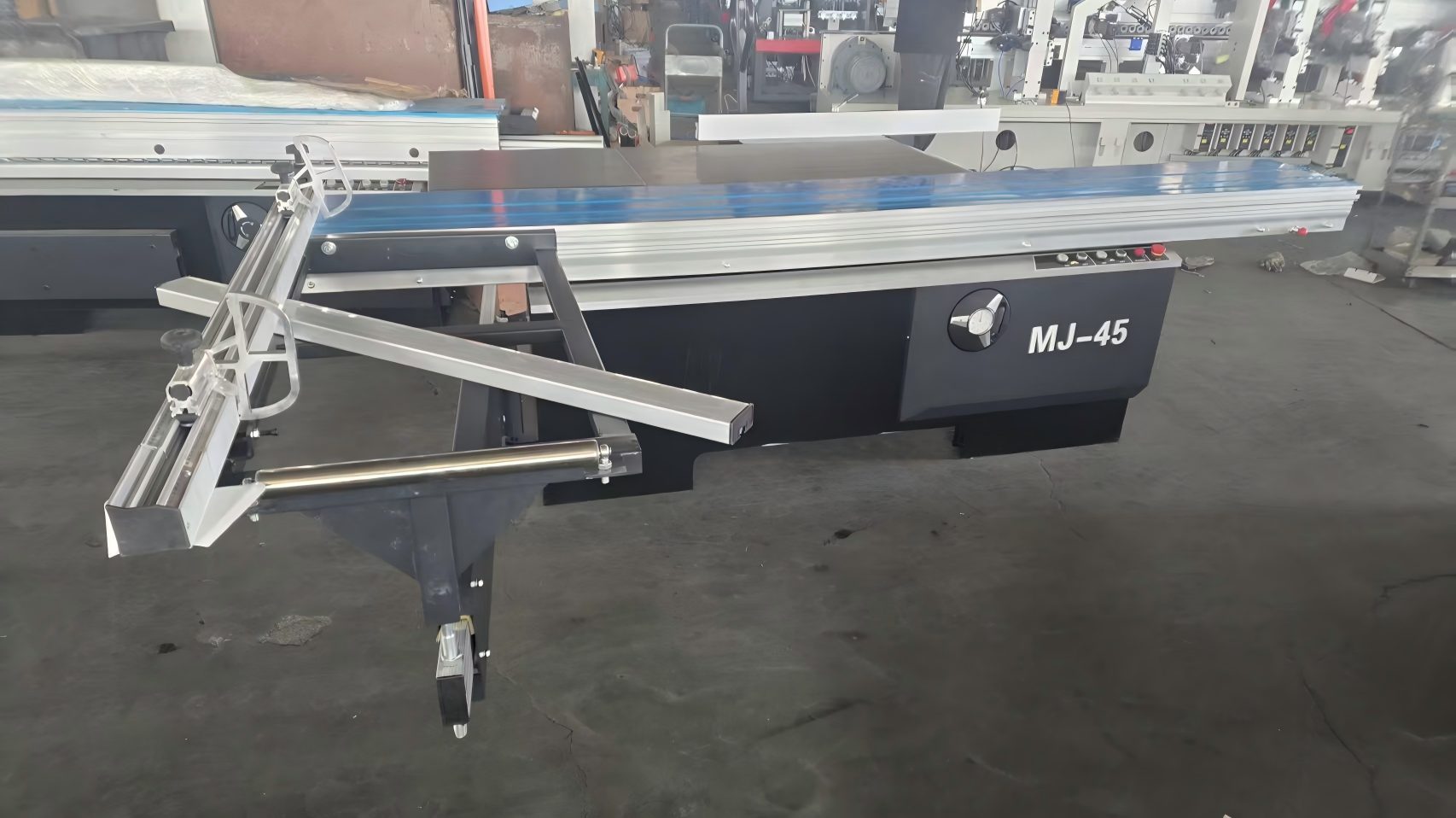

Po szczegółowej konsultacji — podczas której poprosiliśmy klienta o udostępnienie zdjęć aktualnej konfiguracji, najpopularniejszych rozmiarów paneli i rodzajów cięć, których najbardziej potrzebował — zarekomendowaliśmy piłę panelową ze stołem przesuwnym do drewna Superstar CX-MJ45 . Oto dlaczego ten model był odpowiedni.

System podwójnej piły — koniec z wykruszaniem

W CX-MJ45 zastosowano architekturę dwóch pił , której większość budżetowych maszyn po prostu nie posiada:

• Najpierw pracuje piła podcinająca 120 mm (1,1 kW, 8000 obr./min), wycinając płytki rowek w dolnej powierzchni panelu

• Następnie piła główna 300 mm (5,5 kW, 4000/6000 obr./min) wykonuje pełne cięcie od góry

Wynik: zerowe wyrywanie na dwustronnych płytach melaminowych, laminatach i płytach fornirowanych – nawet przy dużych prędkościach posuwu. Dla fabryki, której największą skargą dotyczącą jakości były wyszczerbione krawędzie, samo to uzasadniało inwestycję.

Cięcie ukośne pod kątem 45° — sterowane elektrycznie

W przeciwieństwie do ręcznych mechanizmów przechylania, które zależą od wyczucia operatora, CX-MJ45 posiada elektryczny system podnoszenia i pochylania lemiesza z cyfrowym wyświetlaczem kąta . Ostrze odchyla się od 0° do 45° z precyzją i powtarzalnością — każde cięcie ukośne trafia dokładnie tam, gdzie powinno, niezależnie od tego, który operator obsługuje maszynę.

Otworzyło to dla klienta zupełnie nową kategorię produktów: fazowane drzwi szafek, ścięte ramy i kątowe panele dekoracyjne – wszystkie po raz pierwszy możliwe do wyprodukowania we własnym zakresie.

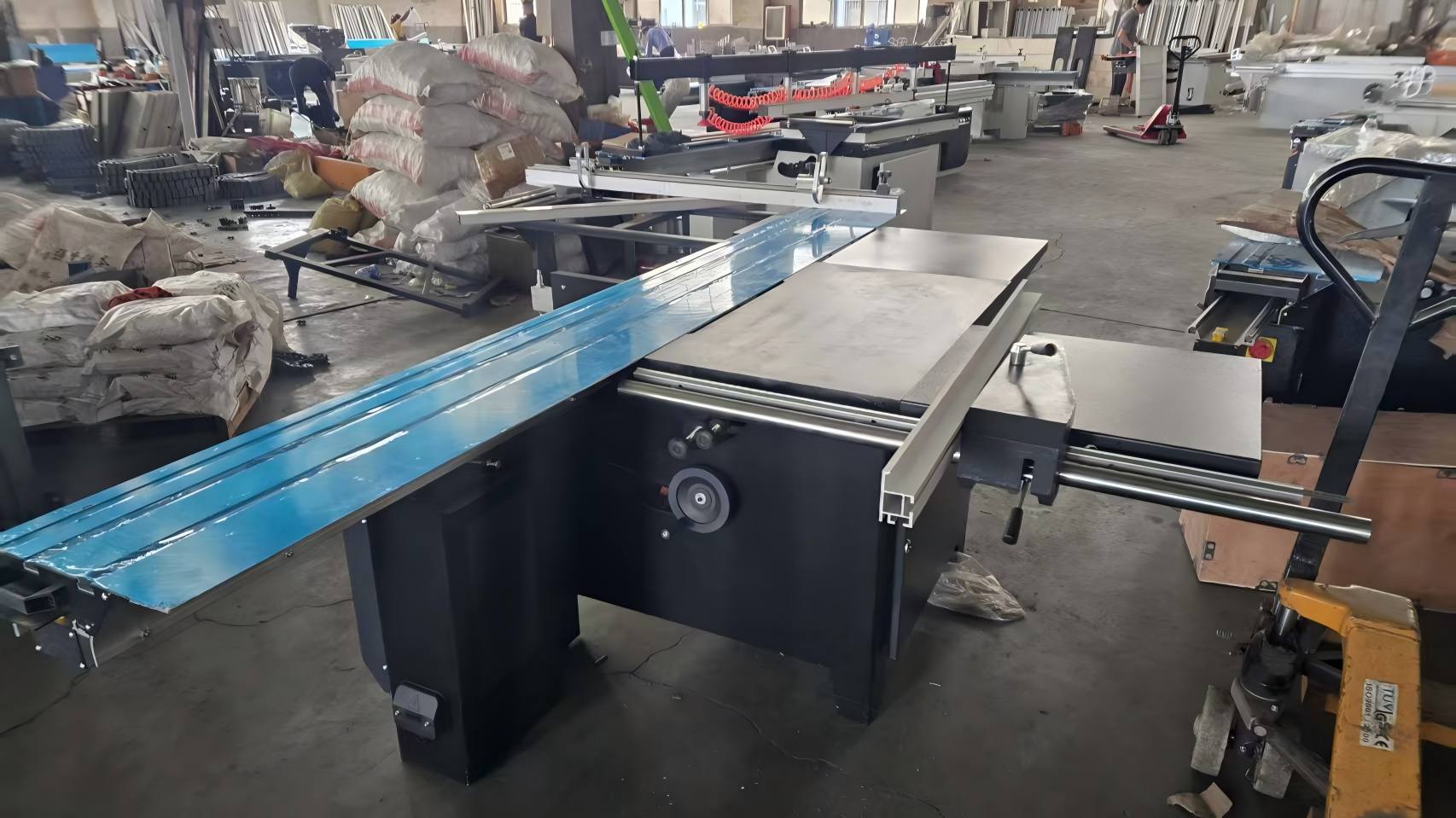

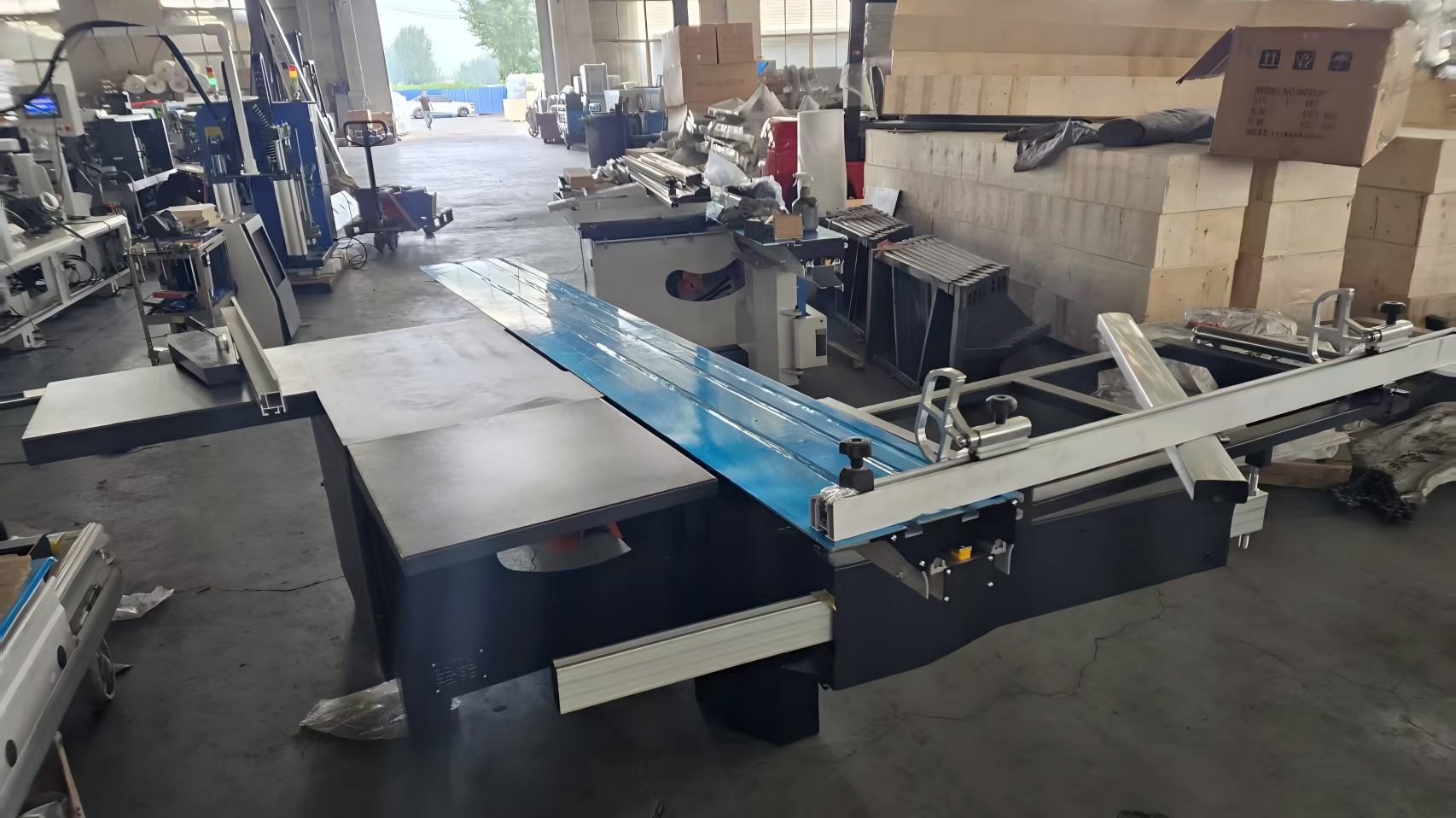

Stół przesuwny 3200 mm — pełny arkusz w jednym przebiegu

Stół przesuwny z duraluminium o średnicy 3200 mm porusza się po podwójnie pogrubionych chromowanych szynach z okrągłymi prętami , co pozwala na podanie nawet w pełni załadowanego arkusza o wymiarach 4 x 8 stóp w jednym, płynnym przejściu. System szyn o niskim tarciu oznacza, że ​​operatorzy mogą pchać ciężkie płyty MDF jedną ręką, co zmniejsza zmęczenie i poprawia spójność cięcia podczas każdej zmiany.

Zbudowany z myślą o rygorach fabrycznych

o masie 650 kg pochłania wibracje podczas cięcia z dużą prędkością. Wytrzymała stalowa rama koparki CX-MJ45 Żeliwna obudowa czopa i zespół silnika są dynamicznie wyważone, co zapewnia, że ​​jakość cięcia nie pogarsza się z biegiem czasu – nawet przy ciągłych obciążeniach produkcyjnych.

Pełne dane techniczne

3. Personalizacja: szczegóły, które robią różnicę

Nie wysyłamy standardowych maszyn do niestandardowych sytuacji. Dla tego klienta wprowadziliśmy następujące zmiany specyficzne dla projektu:

① Skala ogrodzenia w systemie metrycznym + imperialnym W warsztacie klienta stosuje się pomiary metryczne i imperialne, w zależności od projektu. Potwierdziliśmy, że precyzyjna przykładnica poprzeczna — wyposażona w wielkoformatową linijkę aluminiową — posiada podwójne oznaczenia podziałki metrycznej/imperialnej z ogranicznikami umożliwiającymi szybkie i powtarzalne cięcia. Żadnych wykresów przeliczeniowych, żadnych błędów pomiarowych.

② Potwierdzenie portu odsysania pyłu W warsztatach w Pakistanie szybko gromadzą się trociny, które zatykają szyny i skracają żywotność maszyny. Potwierdziliśmy, że w maszynie podwójne porty odsysania pyłu (górny i dolny) zostały prawidłowo dobrane do średnicy istniejącego węża odpylacza klienta i dołączono adaptery przyłączeniowe w dostawie.

③ Weryfikacja napięcia i fazy CX-MJ45 działa na zasilaniu trójfazowym 380 V. Przed potwierdzeniem zamówienia poprosiliśmy klienta o sprawdzenie u elektryka zasilania w fabryce. Potwierdzili dostępność prądu 3-fazowego 380 V — i udokumentowaliśmy to w pliku zamówienia, aby uniknąć niespodzianek na miejscu podczas instalacji.

④ Pakiet ostrzy i narzędzi Dołączyliśmy zestaw brzeszczotów startowych — brzeszczot główny i brzeszczot podcinający — wstępnie dopasowane do podstawowych materiałów skrawających klienta (płyta wiórowa pokryta melaminą i MDF). Oznaczało to, że maszyna była gotowa do cięcia już od pierwszego dnia, a klient nie musiał lokalnie pozyskiwać kompatybilnych ostrzy.

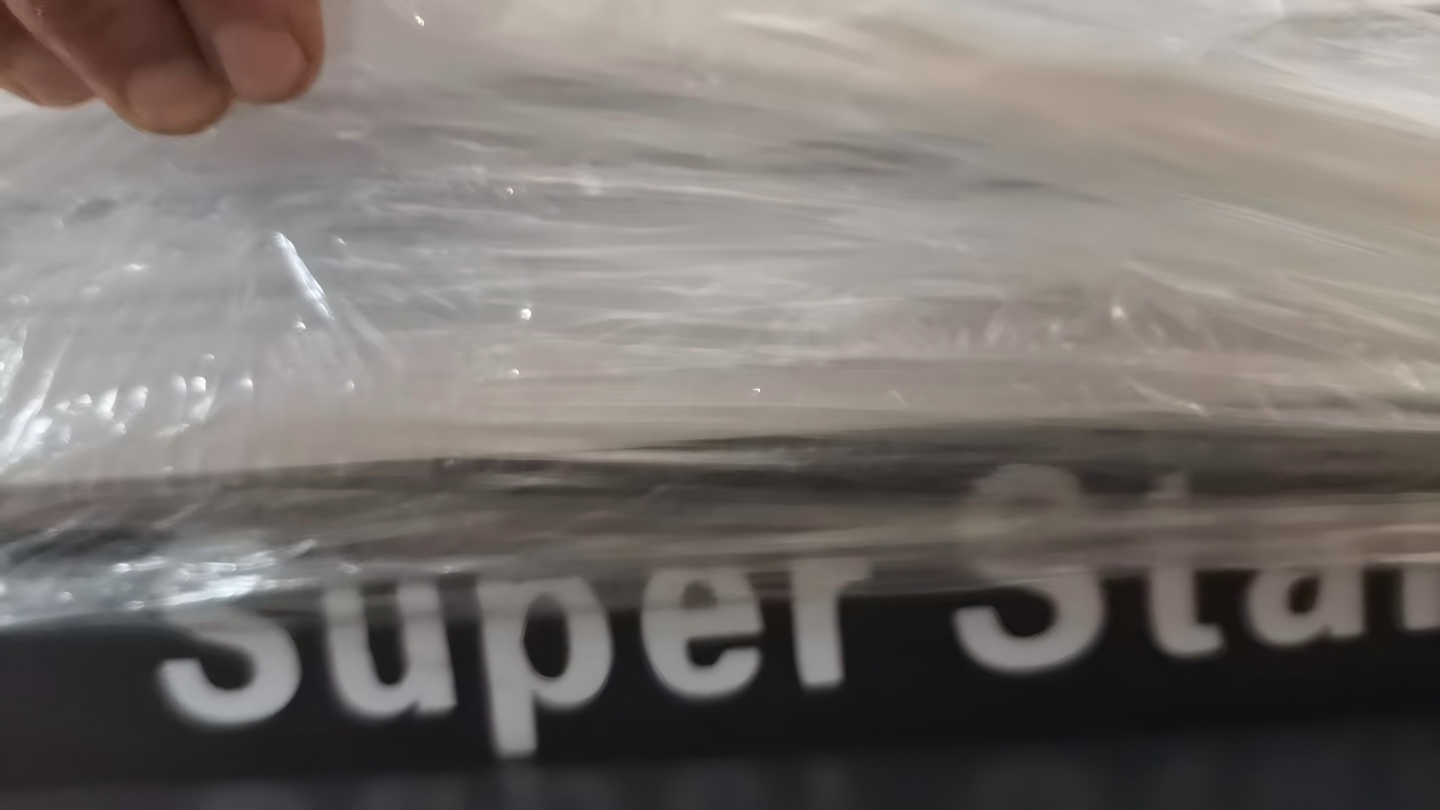

⑤ Opakowanie eksportowe do transportu długodystansowego Maszyna ta waży 650 kg i jest wysyłana jako ciężki ładunek. Zabezpieczyliśmy wózek stołu przesuwnego, owinęliśmy chromowane szyny folią ochronną i przykręciliśmy maszynę do palety eksportowej ze zbrojonego drewna . Zewnętrzną skrzynię usztywniono we wszystkich czterech rogach stalowymi wspornikami kątowymi, a na skrzyni wyraźnie oznaczono wagę, środek ciężkości i punkty podnoszenia.

4. Kontrola jakości: co sprawdziliśmy przed opuszczeniem naszej fabryki

Każdy CX-MJ45 przechodzi uporządkowaną kontrolę przed wysyłką. W przypadku tego zamówienia lista kontrolna obejmowała:

• Test dokładności geometrycznej : Sprawdziliśmy, że stół przesuwny przebiega idealnie równolegle do brzeszczotu głównego na pełnym przesuwie 3200 mm — tolerancja w granicach 0,1 mm

• Kalibracja kąta skosu : Przetestowaliśmy nachylenie ostrza pod kątem 15°, 30° i 45°, potwierdziliśmy dokładność wyświetlacza cyfrowego i udokumentowaliśmy wyniki

• Wyrównanie piły podcinającej : Potwierdzono, że ostrze podcinające jest dokładnie wyśrodkowane na linii nacięcia ostrza głównego

• Test docierania silnika : Oba silniki pracowały pod obciążeniem przez 2 godziny przed zapakowaniem

• Kontrola systemu bezpieczeństwa : Zabezpieczenie przed przeciążeniem, zatrzymanie awaryjne i działanie osłony tarczy zostały zweryfikowane

Klient otrzymał film przedstawiający końcowe cięcia testowe — w tym cięcie pod kątem 45° na płycie melaminowej — zanim rozpoczęliśmy pakowanie. Tego samego dnia zatwierdzili wysyłkę.

5. Droga świadczenia usług: od zapytania do pierwszego cięcia

Dni 1–3 Ocena potrzeb: bieżąca konfiguracja, rozmiary paneli, rodzaje cięć, potwierdzenie zasilania

Dni 4–5 Złożono propozycję rozwiązania; Wybrano CX-MJ45; sfinalizowano szczegóły dostosowywania

Dni 6–8 Podpisanie umowy; zaplanowana produkcja i konfiguracja

Dni 9–25 Maszyna zmontowana, skalibrowana i przetestowana pod kątem działania

Dni 26–30 Zakończono kontrolę przed wysyłką; testowy film wideo wysłany do klienta i zatwierdzony

Dni 31–35 Maszyna pakowana, paletyzowana i wysyłana; wysłany pełny zestaw dokumentów

(Faktura handlowa, lista pakowania, list przewozowy, raport kontroli jakości, instrukcja obsługi)

Dni 36–45 Maszyna dotarła do fabryki klienta w Pakistanie

Dni 46–47 Zdalne uruchomienie wideo za pośrednictwem WhatsApp — instalacja, wyrównanie, pierwsze cięcia

Dzień 48 Klient w pełnej produkcji

Sesja zdalnego uruchomienia była momentem, który zawsze uważam za najbardziej satysfakcjonujący. Przez kamerę telefonu klienta obserwowaliśmy, jak pierwszy pełny arkusz płyty melaminowej przesuwał się przez maszynę – czysty, kwadratowy, pozbawiony wiórów po obu stronach. Klient przyłożył wyciętą krawędź do aparatu. Żadne słowa nie są potrzebne.

6. Wartość, którą dostarczyliśmy

7. Co ten przypadek oznacza dla fabryk takich jak Twoja

Jeśli prowadzisz warsztat meblowy lub stolarski i rozważasz zwiększenie możliwości cięcia paneli, oto, czego ten projekt może Cię nauczyć:

✅ Odpryski to problem maszyny, a nie operatora. Jeśli Twoja obecna piła wyrywa dolną powierzchnię płyt melaminowych, żadne umiejętności operatora ani ostrzenie ostrzy nie naprawią tego trwale. Rozwiązaniem jest piła podcinająca. Model CX-MJ45 ma taki moduł wbudowany — co całkowicie eliminuje problem.

✅ Możliwość cięcia pod kątem 45° otwiera nowe linie produktów Maszyna, która może ciąć tylko pod kątem 90°, ogranicza to, co możesz zrobić. Dodanie możliwości cięcia ukośnego — zwłaszcza w przypadku precyzyjnego sterowania elektrycznego — umożliwia korzystanie ze ściętych drzwi, skośnych ram i stolarki kątowej, które osiągają wyższe ceny na rynku.

✅ Długość stołu przesuwnego określa wydajność obsługi arkuszy. Jeśli stół przesuwny jest krótszy niż panele, wprowadzasz błąd za każdym razem, gdy zmieniasz położenie deski w połowie cięcia. Stół o długości 3200 mm obsługuje standardowe arkusze o średnicy 2440 mm, pozostawiając dużo miejsca, a system chromowanych szyn sprawia, że ​​pchanie arkusza o wadze 40 kg nie wymaga wysiłku.

✅ Przed złożeniem zamówienia sprawdź swoje zasilanie. CX-MJ45 wymaga zasilania 3-fazowego 380 V. Jest to standard w większości warsztatów przemysłowych, jednak przed złożeniem zamówienia warto to potwierdzić u elektryka. Pomożemy Ci to sprawdzić — po prostu udostępnij nam specyfikacje zasilania swojej fabryki.

✅ Zdalne uruchomienie — jeśli dostawca jest zaangażowany Słyszeliśmy od klientów, którzy denerwowali się zakupem maszyny o wadze 650 kg z Chin bez inżyniera na miejscu. Z naszego doświadczenia wynika, że ​​dobrze przygotowana sesja zdalnego uruchomienia — z odpowiednią dokumentacją, przejrzystą listą kontrolną i rozmową wideo z inżynierem-pacjentem — zapewnia równie efektywną pracę maszyny. Kluczem jest to, że nie uważamy pracy za wykonaną, dopóki nie wykonasz pierwszego dobrego cięcia.

Ostatnie przemyślenia

Ten projekt był przypomnieniem, dlaczego robimy to, co robimy. Warsztat meblowy w Pakistanie, chcący wytwarzać lepsze produkty i rozwijać swoją działalność, potrzebował maszyny, która byłaby w stanie sprostać ich ambicjom. Znaleźliśmy odpowiedni model, skonfigurowaliśmy go pod kątem konkretnej sytuacji, spakowaliśmy na 6000 km podróży i pozostaliśmy na linii, dopóki pierwszy panel nie wyszedł czysty.

To jest standard, którego się trzymamy – nie tylko w przypadku Pakistanu, ale w przypadku każdego klienta w każdym kraju, który obsługujemy.

Jeśli Twój warsztat jest gotowy do cięcia czystszego, szybszego i pod dowolnym kątem — porozmawiajmy.
