ภาพรวมผลิตภัณฑ์

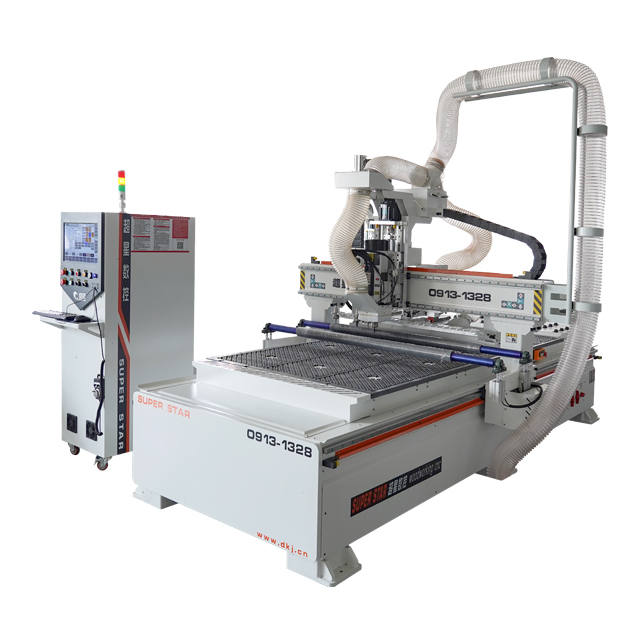

เรา เตอร์ CNC Superstar CX-0913-1328 ATC (ผลิตโดย Jinan Jinshengxing Machinery Manufacturing Co., Ltd. ) ได้รับการออกแบบมาเพื่อแก้ปัญหาคอขวดด้านประสิทธิภาพของโรงงานงานไม้สมัยใหม่ เราเตอร์ CNC แบบดั้งเดิมต้องมีการดำเนินการอย่างต่อเนื่องเพื่อเปลี่ยนเครื่องมือ โหลดแผง MDF ที่มีน้ำหนักมาก และกำจัดฝุ่น เครื่องนี้ทำให้ขั้นตอนการทำงานทั้งหมดเป็นไปโดยอัตโนมัติ
ด้วยระยะชักการทำงานที่ยาวขึ้น 1300x2800 มม. ทำให้สามารถรองรับแผงขนาดใหญ่ได้อย่างง่ายดาย เครื่องนี้รวมลูกกลิ้งป้อนอาหารเสริมและระบบดันวัสดุอัตโนมัติเข้ากับการกำจัดฝุ่นขั้นที่สอง ช่วยให้ผู้ปฏิบัติงานเพียงคนเดียวสามารถจัดการรอบการตัดปริมาณสูงได้อย่างง่ายดาย สร้างขึ้นบนเตียงแขวนด้านข้างสำหรับงานหนักซึ่งประมวลผลโดยศูนย์กัดโครงสำหรับตั้งสิ่งของ 5 แกน ทำให้มีรากฐานที่ปราศจากการสั่นสะเทือนซึ่งรับประกันการผลิตความเร็วสูงที่เชื่อถือได้และเชื่อถือได้มานานหลายทศวรรษ
ข้อดีหลัก
นิตยสาร 12 มีดที่จัดเรียงโดยตรง: มีระบบเปลี่ยนเครื่องมืออัตโนมัติแบบอินไลน์ (เชิงเส้น) ที่รองรับหัวกัด ดอกกัด และดอกสว่านที่แตกต่างกันได้ถึง 12 แบบ ระบบจะสลับเครื่องมือทันทีผ่านการควบคุมเชิงตัวเลข ขจัดการแทรกแซงด้วยตนเองระหว่างงานตู้ที่ซับซ้อนโดยสิ้นเชิง
การจัดการวัสดุอัตโนมัติ: ติดตั้งลูกกลิ้งป้อนเสริมที่จะดึงวัตถุดิบเข้าสู่โซนการตัดโดยอัตโนมัติโดยไม่มีการเบี่ยงเบน และระบบผลักอัตโนมัติที่จะขนชิ้นส่วนที่เสร็จแล้วออกในขณะที่ดูดฝุ่นที่ตกค้างไปพร้อม ๆ กัน
โต๊ะดูดสูญญากาศอัจฉริยะ: โต๊ะดูดซับสูญญากาศ 6 โซนใช้การออกแบบหลายจุด หลายช่อง ที่จะจับและปล่อยวัสดุทันที ให้การดูดที่สม่ำเสมอ ทำให้มั่นใจได้ว่าแม้แต่จุดตัดเล็กๆ ที่มีรูพรุนจะยังคงอยู่กับที่อย่างสมบูรณ์แบบในระหว่างการกำหนดเส้นทางที่ดุดัน
ระบบนิเวศส่วนประกอบระดับพรีเมียม: สร้างขึ้นด้วยส่วนประกอบไฟฟ้าระดับชั้นนำระดับสากล (Schneider, OMRON, CHINT), สายเคเบิลหุ้มฉนวนสองชั้นที่มีความยืดหยุ่นสูง IGUS ของเยอรมนี และสกรูส่งกำลังเกรด 12.9 ที่มีความแข็งแรงสูง เพื่อรับประกันความน่าเชื่อถือที่ไร้ขีดจำกัด
พารามิเตอร์ทางเทคนิค
คุณสมบัติ |
ข้อมูลจำเพาะ |
แบบอย่าง |
CX-0913-1328 |
จังหวะการทำงาน (X×Y×Z) |
1300 × 2800 × 200 มม |
แกนหมุน |
Superstar ปรับแต่ง ATC ระบายความร้อนด้วยอากาศ 9KW |
นิตยสารเครื่องมือ |
ตัวเปลี่ยนเครื่องมือแบบอินไลน์ (เชิงเส้น) 12 ช่อง |
ระบบควบคุม |
ระบบควบคุมแบบกำหนดเองของซุปเปอร์สตาร์ |
ขับเคลื่อนมอเตอร์ |
เซอร์โว AC กำลังสูง 1.5KW (X/Y/Z) + เบรกแกน Z |
อินเวอร์เตอร์ |
อินเวอร์เตอร์ 11KW / 380V + ตัวต้านทานเบรก |
ระบบส่งกำลัง (X/Y) |
แร็คเกียร์ลานบดความแม่นยำสูง 1.5M |
ระบบส่งกำลัง (Z) / ไกด์ |
รางสี่เหลี่ยม 25 มม. (X/Z), รางสี่เหลี่ยม 30 มม. (Y) + สกรู |
โหมดการระบุตำแหน่ง |
กระบอกสูบกำหนดตำแหน่งอัตโนมัติความแม่นยำสูง 3+4 |
การจัดการวัสดุ |
ลูกกลิ้งป้อนอาหารเสริม + อุปกรณ์ผลักอัตโนมัติ |
โครงสร้างตาราง |
โต๊ะดูดซับสุญญากาศ 6 โซน |
การวิเคราะห์องค์ประกอบโดยละเอียด
แกนตัดสำหรับงานหนักนี้ให้แรงบิดที่ยอดเยี่ยม ทำให้มีความหลากหลายสูงสำหรับการกัดหยาบที่รุนแรงบนไม้เนื้อแข็ง หรือการกัดด้วยความแม่นยำสูงแบบไม่มีเศษบนแผงเมลามีนและ MDF
เครื่องจักรมี 'อุปกรณ์กำหนดตำแหน่งแบบปุ่มเดียว' โดยใช้กระบอกสูบป๊อปอัพ 3+4 อัน ผู้ปฏิบัติงานเพียงเลื่อนกระดานเข้ากับหมุดเพื่อรับประกันการจัดตำแหน่งสี่เหลี่ยมจัตุรัสที่สมบูรณ์แบบทุกครั้งก่อนที่สุญญากาศจะเริ่มทำงาน
ความปลอดภัยของผู้ปฏิบัติงานเป็นสิ่งสำคัญยิ่ง เครื่องจักรมีระบบป้องกันการเคลื่อนที่เกิน เกณฑ์การหยุดฉุกเฉิน สัญญาณเตือนแรงดันอากาศ และการปิดฝาครอบนิรภัย/การเปิดประตูเพื่อให้มั่นใจถึงสภาพแวดล้อมโรงงานที่ปลอดภัย
อุตสาหกรรมและวัสดุที่เกี่ยวข้อง
เฟอร์นิเจอร์แผงแบบกำหนดเอง: การซ้อน การเซาะร่อง และการเจาะความเร็วสูงสำหรับตู้เสื้อผ้า ตู้ครัว โต๊ะทำงานแบบโมดูลาร์ และประตูบานเลื่อน
งานไม้ทางสถาปัตยกรรม: การแกะสลักอย่างแม่นยำและการกำหนดขนาดของประตูไม้เนื้อแข็ง แผงผนังกันเสียง และฉากกั้นตกแต่ง
วัสดุที่เข้ากันได้: MDF, ไม้อัด, พาร์ติเคิลบอร์ด, ไม้เนื้อแข็ง, อะคริลิค, PVC และพลาสติกคอมโพสิต
ทำไมต้องเลือก Superstar CNC
เศรษฐศาสตร์ทางโรงงานโดยตรง: เราควบคุมกระบวนการผลิตตั้งแต่ต้นจนจบ รวมถึงการฝาก วัสดุที่เข้ามา การประกอบ และขั้นตอนการทดสอบที่เข้มงวด 72 ชั่วโมงก่อนส่งมอบ
มาตรฐานการประกอบที่เข้มงวด: ทุกแกนได้รับการแก้ไขอย่างแน่นหนา ชิ้นส่วนที่มีความแม่นยำใช้หมุดกำหนดตำแหน่ง และเตียงทั้งหมดผ่านการกัดโครงสำหรับตั้งสิ่งของห้าด้าน สิ่งนี้รับประกันความแม่นยำทางเรขาคณิตของเครื่องทันทีที่ออกจากลัง
การรับรองระดับโลก: CX-0913-1328 ได้รับการรับรองโดยระบบคุณภาพ CE ระดับสากล เพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานไฟฟ้าและความปลอดภัยที่เข้มงวดซึ่งจำเป็นสำหรับตลาดยุโรปและทั่วโลก
คำถามที่พบบ่อย (FAQ)
ถาม: ระบบดันวัสดุอัตโนมัติช่วยประหยัดเวลาได้อย่างไร
ตอบ: เมื่อรอบการตัดเสร็จสมบูรณ์ โครงสำหรับตั้งสิ่งของจะใช้แขนดันแบบพิเศษเพื่อเลื่อนชิ้นส่วนที่เสร็จแล้วออกจากโต๊ะไปยังสายพานลำเลียงหรือโต๊ะรับ ในขณะเดียวกัน ฝาครอบกันฝุ่นรองที่ติดอยู่จะดูดฝุ่นโต๊ะ ทำให้ผู้ปฏิบัติงานสามารถโหลดกระดานถัดไปได้ทันทีโดยไม่ต้องเอาเศษขยะออกด้วยตนเอง
ถาม: เครื่องนี้สามารถรองรับแผงขนาด 4x8 ที่มีน้ำหนักมากหรือขนาดใหญ่ได้หรือไม่
ก. ใช่. จังหวะการทำงาน 1300x2800 มม. จับบอร์ดมาตรฐาน 1220x2440 มม. (4x8 ฟุต) ได้อย่างสะดวกสบาย พร้อมความยาวแกน Y พิเศษ เพื่อรองรับแผงแบบกำหนดเองขนาดใหญ่ที่มักใช้ในการผลิตตู้เสื้อผ้าทรงสูง ล้อป้อนอาหารเสริมทำให้การบรรทุกกระดานหนักเหล่านี้ทำได้อย่างง่ายดาย
ถาม: เหตุใดสายเคเบิล IGUS จึงมีความสำคัญ
ตอบ: สายเคเบิลมาตรฐานจะเสื่อมสภาพอย่างรวดเร็วภายในโซ่ลากที่เคลื่อนที่ได้ สายเคเบิล IGUS นำเข้าจากเยอรมนีมีความยืดหยุ่นสูง มีเปลือก 2 ชั้น และมีการป้องกันสัญญาณรบกวนทางอิเล็กทรอนิกส์สูง ทำให้มั่นใจได้ว่าตัวควบคุม CNC จะไม่ขาดการเชื่อมต่อกับเซอร์โวมอเตอร์ในระหว่างการเคลื่อนไหวที่รวดเร็วและต่อเนื่อง
ขอใบเสนอราคาโดยตรงจากโรงงานเลยวันนี้
