Огляд продукту

Superstar CX-1325 B2 (виробництва Jinan Jinshengxing Machinery Manufacture Co., Ltd. ) є робочою конячкою сучасного виробництва панельних меблів. Стандартні 3-осьові фрезерні машини створюють серйозні проблеми, коли оператори змушені зупинятися, щоб вручну переключатися між профільними різцями та свердлами. Серія B2 вирішує цю проблему шляхом інтеграції лінійного інструментального магазину великої ємності.

Основою машини є міцна сталева конструкція, яка була повністю зварена та піддана процесу високотемпературного гарту. Ця обробка старіння забезпечує ліжку надзвичайну структурну жорсткість, гарантуючи повну відсутність спотворень або мікровібрації під час високошвидкісної багатозмінної роботи. У поєднанні з вдосконаленою системою керування з інтелектуальним транскордонним захистом він запобігає механічним пошкодженням і захищає ваші дорогі матеріали.

Основні переваги

• 12-слотовий лінійний автоматичний пристрій зміни інструменту: вбудований інструментальний магазин великої місткості розташований позаду або збоку від станини. Шпиндель автоматично опускається та забирає до 12 різних інструментів за секунди, що дозволяє обробляти складні конструкції шафи в одному безперервному циклі G-коду.

• Інтелектуальне керування Syntec: тайванська система Syntec легко зчитує складні файли програмного забезпечення для розкрою та має інтелектуальний транскордонний захист обробки, запобігаючи виходу шпинделя за межі безпечної зони різання.

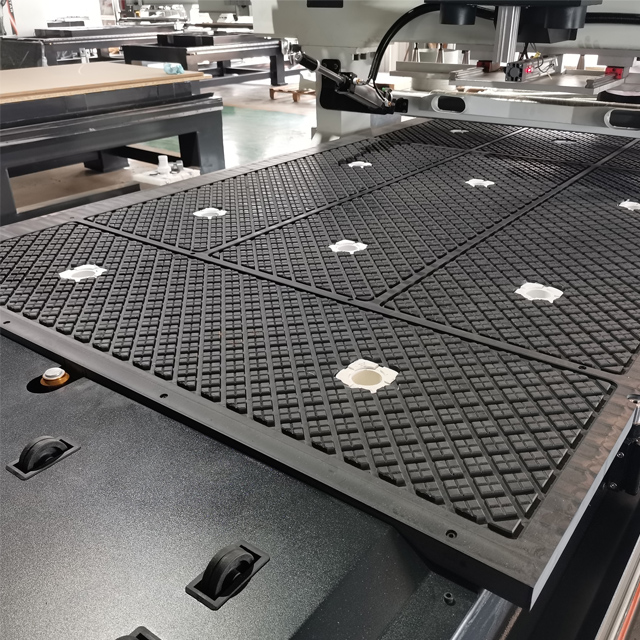

• Двоярусний вакуум із високою адгезією: оснащений двоярусним вакуумним адсорбційним столом, який працює від масивного водяного вакуумного насоса потужністю 7,5 кВт (з продуктивністю 350 м⊃3;/год). Це забезпечує рівномірний розподіл тиску повітря, надійно захоплюючи навіть невеликі пористі обрізки МДФ.

• Механіка точного приводу: на осях X і Y використовуються високоточні гвинтові рейки для плавного, тихого та швидкого руху (до 45 м/хв), тоді як на осі Z використовується точний кульковий гвинт для точного контролю глибини занурення.

Технічні параметри

Особливість	Специфікація
Модель	CX-1325 B2 Лінійний фрезерний верстат ATC з ЧПК
Робоча область (X × Y × Z)	1300 мм × 2500 мм × 200 мм
Двигун шпинделя	9KW ATC CHINA HQD Шпиндель повітряного охолодження
Швидкість шпинделя	0 – 18 000 об / хв
Система контролю	Система контролера Taiwan Syntec
Приводні двигуни	Китайський серводвигун 1,5 кВт і сервопривід
Інструментальний журнал	12 ПК для автоматичної зміни лінійного типу
Трансмісія (X/Y)	Косозубі шестерні
Трансмісія (Z)	Шарико-гвинтова вісь Z
Максимальна швидкість роботи	45 м/хв
Максимальна швидкість гравірування	25 м/хв
Точність репозиціювання	± 0,05 мм
Робочий стіл	Вакуумний стіл
Вакуумний насос	Водно-повітряний вакуумний насос потужністю 7,5 кВт
Робоча напруга	380 В / 50-60 Гц / 3 фази

Детальний аналіз компонентів

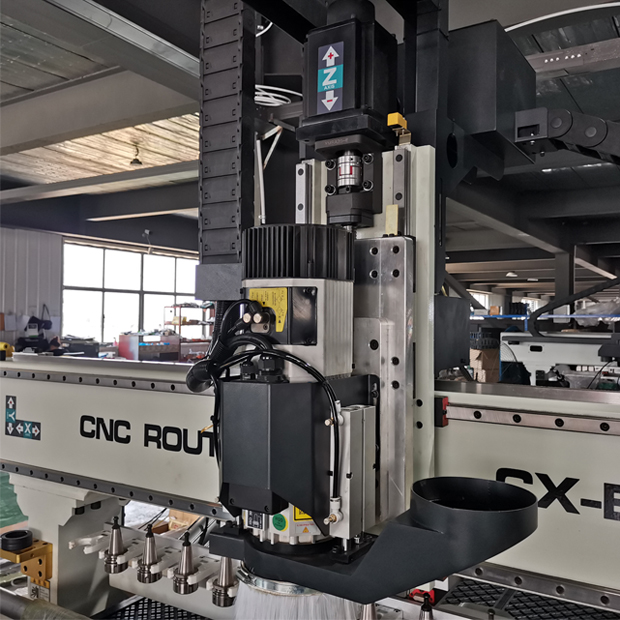

• Шпиндель HQD з повітряним охолодженням 9 кВт:

Забезпечує величезну силу різання, необхідну для розрізання товстих, щільних багатошарових плит за один прохід. Механізм повітряного охолодження усуває потребу в охолоджувачах води, значно скорочуючи щоденне обслуговування.

• Система сервоприводу 1,5 кВт:

На відміну від крокових двигунів, які можуть втрачати кроки під великим навантаженням, серводвигуни потужністю 1,5 кВт забезпечують замкнутий зворотний зв’язок. Це гарантує надзвичайно плавне прискорення, високий крутний момент і ідеальну точність позиціонування (±0,05 мм) навіть під час різання на максимальних швидкостях.

• Надміцна архітектура ліжка:

Надзвичайна жорсткість опори із загартованої сталі гарантує, що важкий портал поглинає інтенсивну кінетичну енергію швидких змін напрямку, гарантуючи, що ваші розрізи будуть бездоганними та ідеально квадратними.

Відповідні галузі та матеріали

• Шафи та шафи на замовлення: високошвидкісне розкладання, різання та свердління складних меблевих компонентів.

• Виробництво дерев’яних дверей: фрезерування 3D рельєфних панелей, пазів для замків і кишень для петель на дверях з масиву дерева та МДФ.

• Архітектурні вироби: різьблення декоративних ширм, акустичних стінових панелей та виставкових дисплеїв.

• Сумісні матеріали: МДФ, фанера, ДСП, масивна деревина, акрил, ПВХ, АБС та композитні пластики.

Чому варто вибрати Superstar CNC?

• Оптимізовано для меблевих ліній: CX-1325 B2 є ідеальним центральним центром для середньої та великої меблевої фабрики. Він ідеально інтегрується з вашим програмним забезпеченням CAD/CAM, щоб максимізувати вихід матеріалу та мінімізувати відходи.

• Пряме значення на заводі: як оригінальний виробник у Цзінані, ми пропонуємо конфігурації високого класу (12 інструментів ATC, Syntec, сервоприводи 1,5 кВт) за дуже конкурентоспроможними цінами порівняно із західними брендами.

• Глобальна експортна якість: ми пропонуємо повну технічну підтримку англійською мовою, ретельні заводські випробування перед відправкою та глобальний доступ до запасних частин, щоб ваша виробнича лінія ніколи не зупинялася.

Часті запитання (FAQ)

З: Чи кращий лінійний пристрій зміни інструменту, ніж дисковий (карусельний) пристрій зміни інструменту?

Відповідь: Лінійний пристрій для зміни інструментів — це високонадійний, простий механізм, який розташований на кінці станини та вміщує більше інструментів (12 шт.), ніж стандартний пристрій для зміни дисків (зазвичай 8 шт.). У той час як шпиндель має рухатися до кінця станини, щоб замінити інструменти, більша ємність інструменту ідеальна для складних робіт у шафах, які потребують великої кількості свердлильних і профільних коронок.

З: Чи потрібні для машини затискачі, щоб утримувати деревину?

A: Ні. Двоярусний вакуумний стіл у поєднанні з потужним насосом потужністю 7,5 кВт агресивно притискає МДФ або фанеру до столу. Це усуває потребу в механічних затискачах, заощаджуючи час і запобігаючи випадковому зіткненню шпинделя з затискачем.

Питання: Який блок живлення потрібен цій машині?

В: CX-1325 B2 — це промислова машина, якій потрібне 3-фазне джерело живлення 380 В (50/60 Гц) для ефективної роботи шпинделя потужністю 9 кВт і вакуумного насоса потужністю 7,5 кВт.

---
