Tổng quan về sản phẩm

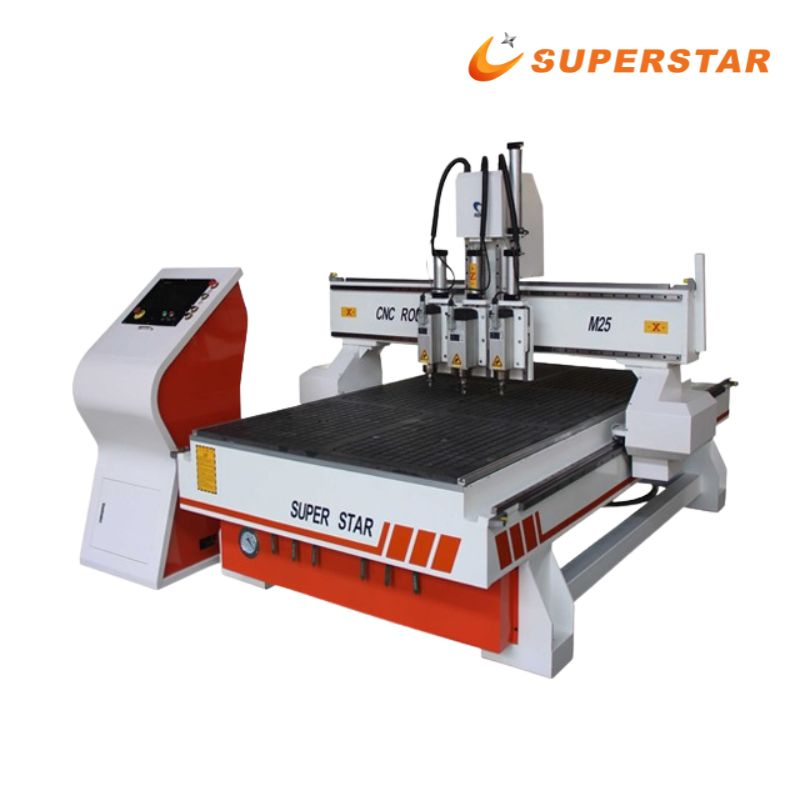

Máy cắt chế biến gỗ ba đầu Superstar (do Jinan Jinshengxing Machinery Manufacturing Co., Ltd. sản xuất ) được thiết kế để tối đa hóa tốc độ sản xuất của các nhà máy sản xuất đồ nội thất dạng tấm và cửa tủ. Trong quy trình làm việc của cửa tủ tiêu chuẩn, trục xoay phải khắc hình dạng trang trí, sau đó dừng lại để thay đổi sang một mũi khoan khác để cắt rãnh và dừng lại để cắt chu vi cuối cùng. Việc thay đổi công cụ liên tục này làm lãng phí thời gian sản xuất quý giá.
Máy ba đầu loại bỏ hiện tượng thắt cổ chai này bằng cách lắp ba trục quay độc lập trên một giàn duy nhất. Mỗi trục xoay chứa một dụng cụ khác nhau (ví dụ: dao cắt biên dạng, mũi khoan rãnh chữ V và dao phay ngón). Máy nâng và hạ từng đầu trục chính bằng khí nén khi cần thiết, thực hiện chương trình cửa tủ hoàn chỉnh trong một chu trình duy nhất, không bị gián đoạn. Cách tiếp cận này đơn giản hơn, nhanh hơn và tiết kiệm hơn so với hệ thống ATC đầy đủ dành cho các nhà máy có thiết kế cửa luôn chỉ yêu cầu 2-3 công cụ khác nhau.
Ưu điểm cốt lõi
Thiết kế ba trục quay bằng khí nén: Ba trục quay độc lập được gắn trên cùng một giàn. Máy kích hoạt trục xoay cần thiết bằng khí nén trong khi hai trục còn lại vẫn được nâng lên an toàn, cho phép 'thay dao' tức thì mà không cần bất kỳ cơ chế hoán đổi cơ học nào.
Bảng hấp phụ chân không mạnh mẽ: Có thể hấp phụ mạnh các vật liệu ở các khu vực khác nhau. Khi xử lý các tấm ván nhỏ, không có sự dịch chuyển; khi xử lý các tấm ván lớn, không có hiện tượng cong vênh—đảm bảo bề mặt gia công phẳng hoàn hảo, an toàn trong toàn bộ chu trình cắt.
Giải pháp thay thế hiệu quả về chi phí cho ATC: Đối với các nhà máy có thiết kế cửa tủ sử dụng nhất quán 2-3 mẫu công cụ, thiết kế ba đầu cung cấp khả năng tự động hóa giống như ATC với chi phí đầu tư thấp hơn đáng kể và ít phải lo lắng về việc bảo trì hơn.
Giường thép chịu lực: Được xây dựng trên khung thép cường lực được hàn liền mạch giúp hấp thụ các rung động do ba động cơ trục chính tạo ra, duy trì các cạnh sạch sẽ, không có tiếng kêu trên mỗi cửa tủ.
Thông số kỹ thuật
Tính năng |
Đặc điểm kỹ thuật |
Người mẫu |
Bộ định tuyến CNC tủ gỗ ba đầu |
Khu vực làm việc (X × Y × Z) |
1300 mm × 2500 mm × 200 mm |
Số lượng trục chính |
3 người đứng đầu độc lập |
Sức mạnh trục chính |
3,0 KW / 3,5 KW / 4,5 KW (mỗi đầu) |
Tốc độ trục chính |
0 – 24.000 vòng/phút |
Hệ thống điều khiển |
NC Studio / DSP A11 |
Động cơ truyền động |
Động cơ bước/servo |
Truyền tải (X/Y) |
Giá đỡ và bánh răng xoắn ốc |
Truyền tải (Z) |
Vít bóng chính xác |
Đường ray dẫn hướng |
Đường ray tuyến tính vuông Đài Loan |
Bàn làm việc |
Bảng hấp phụ chân không đa vùng |
Điện áp làm việc |
AC 380V / 50Hz / 3 pha |
Phân tích thành phần chi tiết
Mỗi trục chính được gắn trên xi lanh khí nén riêng. Mã G ra lệnh cho máy hạ trục xoay số 1 (ví dụ: dao cắt biên dạng) cho thao tác đầu tiên, sau đó nâng nó lên và hạ trục xoay số 2 (ví dụ: bit rãnh chữ V) cho thao tác thứ hai. Toàn bộ quá trình hoán đổi chỉ mất chưa đầy một giây—nhanh hơn nhiều so với thay đổi thủ công.
Bàn hút chân không đa vùng mang lại lực hút đồng đều và mạnh mẽ. Nó vượt trội trong việc giữ cả tấm MDF kích thước đầy đủ 4x8 ft và các khoảng trống cửa tủ nhỏ, riêng lẻ mà không có bất kỳ sự dịch chuyển, cong vênh hoặc cần kẹp cơ học nào.
Trục X và Y sử dụng giá đỡ bánh răng xoắn ốc thay vì giá đỡ thẳng tiêu chuẩn. Điều này đảm bảo chuyển động giàn khung êm ái hơn, mượt mà hơn và các cạnh hoàn thiện sạch hơn trên các biên dạng cửa tủ cong.
Các ngành & vật liệu áp dụng
Sản xuất cửa tủ: Sản xuất khối lượng lớn cửa tủ dạng tấm nâng, máy lắc và dạng tấm yêu cầu 2-3 thao tác dụng cụ (định hình, tạo rãnh, cắt bỏ).
Sản xuất đồ nội thất dạng tấm: Làm tổ, định cỡ và tạo rãnh cho tủ quần áo, cửa trượt và bàn văn phòng mô-đun.
Quảng cáo & Bảng hiệu: Cắt và khắc các bảng acrylic, PVC và hai màu để viết chữ theo chiều.
Vật liệu tương thích: MDF, Ván ép, Ván dăm, Gỗ nguyên khối, Acrylic, PVC và nhựa composite.
Tại sao chọn Superstar CNC?
Bảo trì đơn giản hơn: Không giống như các máy ATC có cơ cấu thanh kéo và ổ chứa dụng cụ phức tạp, thiết kế khí nén ba đầu có ít bộ phận chuyển động hơn, dẫn đến chi phí bảo trì thấp hơn và thời gian hoạt động cao hơn.
Lý tưởng cho Sản xuất Tiêu chuẩn hóa: Nếu nhà máy của bạn sản xuất cửa tủ luôn sử dụng cùng một tổ hợp 2-3 công cụ, thì máy này sẽ cung cấp thời gian chu kỳ nhanh nhất có thể—thậm chí nhanh hơn cả đĩa ATC—vì 'thay dao' là một thao tác nâng khí nén đơn giản, không phải hoán đổi cơ học.
Kinh tế trực tiếp tại nhà máy: Với tư cách là nhà sản xuất ban đầu, chúng tôi cung cấp cấu hình nhiều đầu hiệu quả cao này ở mức giá cực kỳ cạnh tranh, cho phép các nhà máy vừa và nhỏ tự động hóa mà không cần đầu tư vốn lớn.
Câu hỏi thường gặp (FAQ)
Hỏi: Máy này có nhanh hơn bộ định tuyến CNC ATC không?
Đáp: Đối với những công việc sử dụng chính xác 2-3 công cụ thì có. Việc hoán đổi trục chính bằng khí nén gần như ngay lập tức (dưới 1 giây), trong khi ngay cả những máy ATC nhanh nhất cũng phải mất vài giây để thả, di chuyển và nhặt một công cụ mới. Tuy nhiên, nếu thiết kế của bạn yêu cầu nhiều hơn 3 công cụ khác nhau, máy ATC có ổ chứa công cụ lớn hơn sẽ phù hợp hơn.
Hỏi: Tôi có thể chỉ chạy một trục mỗi lần không?
Đ: Vâng. Chỉ có trục chính đang hoạt động được hạ xuống và bật nguồn. Hai cái còn lại vẫn hoạt động và không hoạt động, không tiêu thụ điện năng và không gây nguy hiểm cho vật liệu.
Hỏi: Máy này có thể lồng bảng phẳng giống như bộ định tuyến ATC không?
Đ: Vâng. Bằng cách tải dao phay ngón tiêu chuẩn vào một trong ba đầu trục chính, máy hoạt động như một bộ định tuyến CNC phẳng tốc độ cao để lồng và định cỡ các tấm 4x8 ft. Khả năng có hai mục đích này (định hình cửa + lồng bảng điều khiển) làm cho nó trở thành một khoản đầu tư đặc biệt linh hoạt.
