Kő CNC hídfűrész: teljes útmutató a kvarc munkalapok gyártásához

Bevezetés

A kőgyártó műhelyek egyre nagyobb nyomással szembesülnek a precíz, összetett vágások gyorsabb elvégzése érdekében, miközben megőrzik azt a minőséget, amelyet a prémium munkalapok vásárlói elvárnak. Az egyszerű egyenes vágásoktól a bonyolult mosogatókivágásokig és ferde élekig a modern kőfeldolgozás olyan berendezéseket igényel, amelyek egyesítik a pontosságot, a sokoldalúságot és a megbízhatóságot.

A SUPERSTAR CNC 2003 óta gyárt kőfeldolgozó berendezéseket, hídfűrészekkel és CNC megmunkáló központokkal kőbányákat, gyártóműhelyeket és építőipari vállalatokat szolgál ki 114 országban. Kőfelszerelési részlegünk egyesíti a német mérnöki precizitást a kínai gyártási hatékonysággal, hogy professzionális minőségű teljesítményt nyújtson versenyképes áron.

Ez az útmutató mindent tartalmaz, amit a kőszakembereknek tudniuk kell a CNC hídfűrész technológiáról és a megfelelő gép kiválasztásáról a gyártási művelethez.

Mi az a Stone CNC hídfűrész?

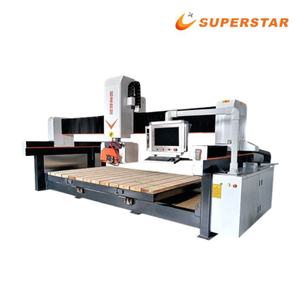

A A kő CNC hídfűrész egy számítógép által vezérelt kővágó gép, amely egy portál stílusú híddal rendelkezik, amely egy álló munkaasztalon mozog. A vágófej – jellemzően egy gyémánt penge – a hídra van felszerelve, és precíziós vágásokat végez a programozott specifikációk szerint.

A modern CNC hídfűrészek messze túlmutatnak az egyszerű egyenes vágásokon. A fejlett rendszerek a következőket hajtják végre:

• Egyenes vágások bármilyen szögben

• Kör alakú kivágások mosogatókhoz és főzőlapokhoz

• Ferde élvágás az ellenélekhez

• Kontúrvágás egyedi formákhoz

• Vágásokon és részleges mélységű hornyokon keresztül

Evolúció a manuálisról a CNC kővágásra

A hagyományos kővágás a kézi hídfűrészeken alapult, ahol a kezelők kézzel pozícionálták a vágásokat, mérőszalaggal és sablonokkal megmérték, és a tapasztalatok alapján kiigazították. A CNC technológia automatizálja ezeket a folyamatokat, és a következőket nyújtja:

• Egyenletes pontosság : Minden vágás pontosan illeszkedik a programhoz

• Csökkentett munkaerő : Egy kezelő több gépet kezel

• Összetett képesség : A kézzel nem vágható formák rutinná válnak

• Gyorsabb beállítás : A digitális fájlok felváltják a fizikai sablonokat

• Dokumentáció : Programarchívum ismételt rendelésekhez

Műszaki előírások a professzionális kőgyártáshoz

Hídfűrész konfigurációk

A SUPERSTAR CNC a különböző gyártási követelményekhez igazodó hídfűrész konfigurációkat kínál:

Orsó- és pengerendszerek

A kőhídfűrészek eltérő orsókonfigurációkat használnak a famegmunkáló CNC gépekhez képest:

Főfűrész orsó:

• 11 kW és 30 kW közötti teljesítmény az anyag keménységétől és a vágási követelményektől függően

• Vízhűtéses motorok a folyamatos működéshez

• Közvetlen hajtás vagy szíjhajtás konfigurációk

• A penge átmérője 350-600 mm

Horgászfej opciók:

• 0-90 fokban dönthető ferde vágásokhoz

• +/- 45 fokos elforgatás összetett szögekhez

• 5 tengelyes fejek összetett 3D profilokhoz

Precíziós és teljesítménymutatók

A professzionális kőmunkák szigorú tűréseket igényelnek:

• Pozicionálási pontosság : ±0,1 mm a teljes vágási tartományban

• Ismételhetőség : ±0,05 mm folyamatosan

• Négyszögletesség : ±0,2 mm 3000 mm hosszon

• Felületkezelés : Polírozott felületminőség a vágott éleken

CNC hídfűrészekkel feldolgozott kőanyagok

Gránit

A gránit továbbra is a prémium választás a konyhai munkalapokhoz, annak ellenére, hogy a mesterséges kő versenyez. Természetes változatossága, keménysége és tartóssága ideálissá teszi nagy igénybevételű alkalmazásokhoz.

A CNC hídfűrészek minden gránitfajtát kezelnek, a szokásos kereskedelmi minőségektől a ritka egzotikus anyagokig. A forgácsolási paraméterek az anyag keménységéhez igazodnak, a keményebb gránitokhoz lassabb előtolás és agresszívebb gyémántszegmensek szükségesek.

Kvarc és műkő

A kvarc munkalapanyagok – köztük olyan népszerű márkák, mint a Caesarstone, Silestone és Cambria – sajátos kihívásokat jelentenek. A tervezett kompozíció polimer gyantába kötött kvarckristályokat tartalmaz, amelyek a természetes kőtől eltérő vágási megközelítést igényelnek.

A kvarcfeldolgozás legfontosabb szempontjai:

• A gyanta megolvadásának kockázata : A túlzott vágási hő megolvaszthatja a kötőanyagokat

• Forgácsállóság : Egyes kvarckészítmények hajlamosak az élek letörésére

• Polírozás : A vágott éleknek egyeznie kell a gyárilag polírozott felületekkel

• Konzisztencia : A tervezett anyagok kiszámíthatóbban vághatók, mint a természetes kő

A SUPERSTAR CNC gépek kvarcanyagokra optimalizált forgácsolási paraméterekkel rendelkeznek, így tiszta vágást érnek el forgácsolás vagy hőkárosodás nélkül.

Márvány és mészkő

Ezek a lágyabb természetes kövek kíméletesebb vágási megközelítést igényelnek a törések elkerülése és a tiszta élek elérése érdekében. A kalcit összetétele másképp reagál a gyémánt szerszámokra, mint a szilikát ásványokra.

Ultrakompakt felületek

Új ultrakompakt felületi anyagok, mint a Dekton és a Lapitec push gyártási technológia. Extrém keménységük és hőállóságuk speciális forgácsolási paramétereket és szerszámokat igényel.

Speciális képességek: 5 tengelyes CNC kőmegmunkálás

Összetett építészeti projekteknél a szabványos hídfűrészek elérik a korlátokat. Az 5 tengelyes CNC megmunkáló központok teljes forgási képességgel küzdik le ezeket a korlátokat.

Mit kínál az 5-Axis Stone CNC

Az öttengelyes gépek két forgási fokkal növelik a hagyományos XYZ pozicionálást:

• A-tengely : 90 fokkal előre/hátra dönthető fej

• C-tengely : 360 fokkal forgatható fej a függőleges tengely körül

Ez a képesség lehetővé teszi:

• Mosogató alá szerelhető kivágások : Tisztítsa meg a belső sarkokat kézi vésés nélkül

• Összetett élprofilok : 3D-s formák az egyszerű ferdítésen túl

• CNC sokszorosítás : Meglévő darabok másolása tökéletes pontossággal

• Betétek és gérvágás : Precíziós munka dekorációs alkalmazásokhoz

• Textúra és faragás : Művészi kőmunkák, beleértve a domborműveket

4+1 tengely konfigurációk

Sok kőgyártó számára előnyösek a 4+1 tengelyes gépek, amelyek egytengelyes döntést adnak a szabványos X/Y/Z/transzlációs forgácsoláshoz. Ez a konfiguráció a legbonyolultabb munkát is olcsóbban kezeli, mint a teljes 5 tengelyes rendszerek.

Munkafolyamat-integráció a kőgyártáshoz

Digitális sablonozás

A modern kőgyártás a digitális méréssel kezdődik:

• Lézeres szkennelés : Rögzítse a meglévő munkalapok vagy szekrények méretét

• Mobil szkennelő alkalmazások : Tablet alapú mérőeszközök

• CAD tervezés : Részletes bolti rajzok készítése vágási listákkal

• Fészkelési optimalizálás : Az alkatrészek elrendezése az anyagpazarlás minimalizálása érdekében

A SUPERSTAR CNC gépek szabványos fájlformátumokat importálnak, beleértve a DXF-et, PLT-t és a szabadalmaztatott CNC-formátumokat.

A digitálistól a kész kőig

A tipikus munkafolyamat:

1. Fájl importálás : Vágóprogram betöltése a gépvezérlőbe

2. Anyagbeállítás : Helyezze a kőlapot a munkaasztalra

3. Referenciapont beállítása : Vágási origó-koordináták meghatározása

4. Szárazonfutás ellenőrzése : A tényleges vágás előtt ellenőrizze a szerszámpályákat

5. Gyártási vágás : Program végrehajtása automatikus szerszámcserével

6. Minőségellenőrzés : Ellenőrizze a méreteket és az él minőségét

7. Élek megmunkálása : Szükség szerint polírozzon vagy alkalmazzon élkezelést

Vágás utáni műveletek

A CNC vágás durva felületű éleket eredményez. A végső megjelenéshez szükséges:

• Élek polírozása : Csiszolás és polírozás a felületkezeléshez

• Tömítés : áthatoló tömítőanyagok alkalmazása a foltok védelmére

• Emelés és kezelés : Megfelelő technikák a törés megelőzésére

• Beépítési előkészítés : Csomagolás és szállítás védelem

SUPERSTAR CNC kőberendezések előnyei

Közvetlen gyári érték

Gyártóként és nem viszonteladóként a SUPERSTAR CNC versenyképes árat kínál közvetítői árrések nélkül. 86 000 négyzetméteres létesítményünk komplett gépeket állít elő, és beszerzi az alkatrészeket kiépített ellátási kapcsolatokon keresztül.

Alkalmazásmérnöki támogatás

Technikai csapatunk segít ügyfeleinknek a megfelelő konfigurációk kiválasztásában a következők alapján:

• Tipikus anyagtípusok és méretek

• Szükséges termelési kapacitás

• Rendelkezésre álló műhelytér és infrastruktúra

• Költségvetési korlátok és finanszírozási igények

• Jövőbeli terjeszkedési szempontok

Globális alkatrészelérhetőség

Ázsiában, a Közel-Keleten, Európában és Amerikában található raktárakkal a SUPERSTAR CNC időben szállítja az alkatrészeket. A szabványos alkatrészeket 48 órán belül szállítják; sürgős helyzetek esetén 24 órán belül a kritikus alkatrészeket.

Képzési és műszaki dokumentáció

Minden gép tartalmaz:

• Részletes kezelési útmutatók több nyelven

• A közös műveleteket lefedő videooktató könyvtárak

• Paraméter referencia útmutatók különböző anyagokhoz

• Megelőző karbantartási ütemtervek és ellenőrző listák

• Elektromos kapcsolási rajzok és diagnosztikai eljárások

Befektetési elemzés: Stone CNC Bridge Saw ROI

Költség-összehasonlítás: CNC vs. kézi gyártás

Vegyünk egy közepes méretű gyártóüzemet, amely havonta 150 munkalapot gyárt:

A befektetés megtérülése

Egy szabványos SUPERSTAR CNC hídfűrész 45 000 és 75 000 dollár közötti áron havi 8 000 és 15 000 dollár közötti megtakarítást jelent a munka hatékonyságának és a hulladékcsökkentésnek köszönhetően. Az egyszerű megtérülési idő általában 4-9 hónap.

A pénzügyi megtérülésen túl a CNC képesség lehetővé teszi:

• Nagyobb projektek befogadása kapacitáskorlátozás nélkül

• Komplex kialakítások, amelyek megkülönböztetik vállalkozását

• Gyorsabb átállás a prémium ügyfelekért versenyezve

• A szakmunkások fizikai megterhelésének csökkentése

Helyszíni követelmények és telepítés

Műhely infrastruktúra

Tervezze meg ezeket az infrastrukturális elemeket:

• Padló teherbírása : 1500-2000 kg/m² kőgépekhez

• Tápellátás : 380V háromfázisú, 50-100A gépmérettől függően

• Vízellátás : Folyamatos áramlás a pengehűtéshez, 20-40 L/perc

• Vízelvezetés : lejtős padlók és gyűjtőmedencék a hígtrágya kezeléséhez

• Szellőztetés : Légkeringtetés és páratartalom szabályozás

• Fej feletti távolság : Elegendő magasság a födémkezeléshez

Gép lábnyom

A hídfűrészekhez a gép alapterületére és a környező működési területre is szükség van:

• A gép alapterülete: modelltől függően 4m x 3m és 6m x 4m között

• Anyagfeldolgozó terület: megegyezik a gép munkaterületével

• Kezelői munkaterület: Minimum 1,5 m a gép kerülete körül

• Kész alkatrészek tárolása: A gyártási területtől elkülönítve

Gyakran Ismételt Kérdések

Milyen típusú penge szükséges a kvarc munkalap vágásához?

A kvarc folyamatos peremű gyémánt pengéket igényel, megfelelő szegmenskötéssel a műkőhöz. A szegmenseknek élesnek kell lenniük, anélkül, hogy túl agresszívak lennének, mivel a túlzott ütések széttörhetik a kvarcéleket. A SUPERSSTAR CNC speciális pengespecifikációkat ajánl a különböző kvarcmárkákhoz.

Mennyi ideig bírják a gyémánt hídfűrészlapok?

A penge élettartama jelentősen változik az anyag keménységétől, a vágási paraméterektől és a hűtőfolyadék kezelésétől függően. A tipikus élettartam 200-500 lineáris méter gránit és 300-600 méter kvarc esetében az újraélezés vagy csere előtt.

Vághatják-e a CNC hídfűrészek a meglévő gránitot anélkül, hogy károsítanák azt?

Igen, a CNC precizitás lehetővé teszi a meglévő munkalapok levágását az átalakítási projektek során. A gondos mérés és a programozott eltolások lehetővé teszik a csempe vagy a laminált élkezelést.

Milyen karbantartást igényel a kőből készült CNC berendezés?

A napi karbantartás magában foglalja a kések ellenőrzését, a hűtőfolyadék szintjének ellenőrzését és a felület tisztítását. A heti karbantartás kiterjed a kenési pontokra, a szíjfeszesség ellenőrzésére és a kalibrálás ellenőrzésére. Az éves szolgáltatás teljes körű mechanikai ellenőrzést és szoftverfrissítéseket tartalmaz.

Kínál-e finanszírozási lehetőségeket eszközvásárláshoz?

A SUPERSTAR CNC nemzetközi finanszírozó cégekkel együttműködve rugalmas fizetési lehetőségeket kínál. A lízing-, bérbeadási és részletfizetési tervek különböző üzleti modellekhez és pénzforgalmi helyzetekhez igazodnak.

Hogyan működik a garancia a kőfeldolgozó berendezésekre?

A szabványos garancia 24 hónapig terjed ki a gyártási hibákra és az alkatrészhibákra. Kibővített garancia a teljes szervizre és az alkatrészekre vonatkozik. A garanciális szerviz regionális támogatási központokon vagy gyári technikusokon keresztül történik.

Következtetés

A CNC hídfűrész technológiája úgy fejlődött, hogy professzionális teljesítményt nyújtson, amely bármilyen méretű üzlet számára elérhető. A termelékenységnövekedés, a minőségi javulás és a kapacitásbővítés indokolja a befektetést minden olyan gyártási művelethez, amely havonta több mint 30 kőlapot dolgoz fel.

A SUPERSTAR CNC ötvözi a gyártási kiválóságot, a globális szolgáltatási infrastruktúrát és a versenyképes árakat, hogy világszerte támogassa a kőipari szakembereket. Csapatunk segít a megfelelő konfiguráció kiválasztásában, a telepítés megtervezésében és a termelési célok elérésében az első munkanaptól kezdve.

Fedezze fel teljes kínálatunkat kőből készült CNC hídfűrészeket és megmunkáló központokat, vagy lépjen kapcsolatba értékesítési csapatunkkal, hogy személyre szabott tanácsot kérjen a gyártási követelményekről.

Írta: SUPERSTAR CNC Stone Equipment Division

A SUPERSTAR CNC 2003 óta gyárt precíziós kőmegmunkáló berendezéseket, kőbányákat, gyártókat és építőipari vállalatokat szolgálva ki 114 országban a kínai Jinanban található 86 000 négyzetméteres gyártóüzemünkből.
