Քարե CNC կամրջի սղոց. ամբողջական ուղեցույց քվարցային վահանակների պատրաստման համար

Ներածություն

Քարերի արտադրության խանութները բախվում են աճող ճնշման՝ ճշգրիտ, բարդ կտրվածքներն ավելի արագ իրականացնելու համար՝ պահպանելով այն որակը, որն ակնկալում են պրեմիում դասի սալիկների հաճախորդները: Պարզ ուղիղ կտրվածքներից մինչև լվացարանի խճճված կտրվածքներ և փորված եզրեր, ժամանակակից քարերի մշակումը պահանջում է սարքավորում, որը համատեղում է ճշգրտությունը, բազմակողմանիությունը և հուսալիությունը:

SUPERSTAR CNC-ն 2003 թվականից արտադրում է քարի մշակման սարքավորումներ՝ կամուրջների սղոցներով և CNC մշակման կենտրոններով, որոնք սպասարկում են քարհանքեր, արտադրական խանութներ և շինարարական ընկերություններ 114 երկրներում: Մեր քարե սարքավորումների ստորաբաժանումը համատեղում է գերմանական ինժեներական ճշգրտությունը չինական արտադրության արդյունավետության հետ՝ պրոֆեսիոնալ մակարդակի կատարողականություն ապահովելու մրցունակ գնային կետերում:

Այս ուղեցույցն ընդգրկում է այն ամենը, ինչ քարի մասնագետները պետք է հասկանան CNC կամուրջ սղոցների տեխնոլոգիայի և ձեր արտադրության աշխատանքի համար ճիշտ մեքենայի ընտրության մասին:

Ի՞նչ է քարե CNC կամուրջի սղոցը:

Ա քարե CNC կամրջի սղոցը համակարգչով կառավարվող քար կտրող մեքենա է, որը ներկայացնում է գետնափոր ոճի կամուրջ, որը շարժվում է ստացիոնար աշխատասեղանի վրայով: Կտրող գլուխը, որը սովորաբար ադամանդե սայր է, ամրացվում է կամրջի վրա և կատարում է ճշգրիտ կտրվածքներ՝ ըստ ծրագրավորված բնութագրերի:

Ժամանակակից CNC կամրջային սղոցները շատ ավելին են, քան պարզ ուղիղ կտրվածքները: Ընդլայնված համակարգերը կատարում են.

• Ուղիղ կտրվածքներ ցանկացած անկյան տակ

• Շրջանաձև կտրվածքներ լվացարանների և խոհարարների համար

• Շեղված եզրերի կտրում հակադիր եզրերի համար

• Եզրագծային կտրում հատուկ ձևերի համար

• Կտրվածքների և մասնակի խորության ակոսների միջոցով

Էվոլյուցիա ձեռքով մինչև CNC քարերի կտրում

Ավանդական քարի կտրումը հիմնված էր ձեռքով կամրջային սղոցների վրա, որտեղ օպերատորները տեղադրում էին կտրվածքները ձեռքով, չափում ժապավենային չափիչներով և կաղապարներով և ճշգրտումներ անում՝ հիմնվելով փորձի վրա: CNC տեխնոլոգիան ավտոմատացնում է այս գործընթացները՝ մատուցելով.

• Հետևողական ճշգրտություն . յուրաքանչյուր կտրվածք ճշգրտորեն համապատասխանում է ծրագրին

• Նվազեցված աշխատուժ . մեկ օպերատոր կառավարում է բազմաթիվ մեքենաներ

• Կոմպլեքս հնարավորություն . Ձեռքով կտրելու անհնարին ձևերը դառնում են սովորական

• Ավելի արագ կարգավորում . թվային ֆայլերը փոխարինում են ֆիզիկական ձևանմուշներին

• Փաստաթղթեր . ծրագրերի արխիվ կրկնվող պատվերների համար

Տեխնիկական բնութագրեր պրոֆեսիոնալ քարերի պատրաստման համար

Կամուրջի սղոցի կոնֆիգուրացիաներ

SUPERSTAR CNC-ն առաջարկում է կամուրջ սղոցի կոնֆիգուրացիաներ, որոնք համապատասխանում են արտադրության տարբեր պահանջներին.

Spindle and Blade Systems

Քարե կամրջի սղոցները փայտամշակման CNC մեքենաների համեմատ օգտագործում են տարբեր spindle configurations.

Հիմնական սղոցի պտուտակը.

• Հզորության գնահատականները 11 կՎտ-ից մինչև 30 կՎտ՝ կախված նյութի կարծրությունից և կտրման պահանջներից

• Ջրով հովացվող շարժիչներ՝ շարունակական շահագործման համար

• Ուղղակի շարժիչի կամ գոտի շարժիչի կոնֆիգուրացիաներ

• Սայրի տրամագիծը 350 մմ-ից մինչև 600 մմ

Անկյունային գլխի ընտրանքներ.

• 0-90 աստիճանի թեքություն թեքված կտրվածքների համար

• +/- 45 աստիճանի ռոտացիա բարդ անկյունների համար

• 5 առանցքանի գլուխներ բարդ 3D պրոֆիլների համար

Ճշգրիտ և կատարողական չափումներ

Քարի պրոֆեսիոնալ աշխատանքը պահանջում է խիստ հանդուրժողականություն.

• Դիրքորոշման ճշգրտություն ՝ ±0,1 մմ ամբողջ կտրման միջակայքում

• Կրկնելիություն ՝ ±0,05 մմ հետևողականորեն

• Քառակուսիություն ՝ ±0,2 մմ 3000 մմ երկարությունների վրա

• Մակերեւույթի ավարտ . փայլեցված ավարտի որակը կտրված եզրերին

Քարի նյութերը մշակվում են CNC կամրջի սղոցներով

Գրանիտ

Գրանիտը շարունակում է մնալ պրեմիում ընտրություն խոհանոցային սալիկների համար՝ չնայած մշակված քարերի մրցակցությանը: Դրա բնական տատանումները, կարծրությունը և ամրությունը դարձնում են այն իդեալական ծանր օգտագործման համար:

CNC կամրջային սղոցները մշակում են գրանիտի բոլոր տեսակները՝ սովորական առևտրային դասերից մինչև հազվագյուտ էկզոտիկ նյութեր: Կտրման պարամետրերը հարմարվում են նյութի կարծրության համար, ավելի կարծր գրանիտներով, որոնք պահանջում են ավելի դանդաղ սնուցման արագություն և ավելի ագրեսիվ ադամանդի հատվածներ:

Քվարց և ինժեներական քար

Քվարցային սալիկների նյութերը, ներառյալ հայտնի ապրանքանիշերը, ինչպիսիք են Caesarstone, Silestone և Cambria, ներկայացնում են հատուկ մարտահրավերներ: Ինժեներական կազմը ներառում է քվարց բյուրեղներ, որոնք կապված են պոլիմերային խեժի մեջ, որոնք պահանջում են կտրման տարբեր մոտեցումներ, քան բնական քարը:

Քվարցի մշակման հիմնական նկատառումները.

• Խեժի հալման վտանգ . Կտրող չափազանց ջերմությունը կարող է հալեցնել կապող նյութերը

• Չիպերի դիմադրություն . որոշ քվարցային ձևակերպումներ հակված են եզրերի ճեղքման

• Լեհի համապատասխանեցում . Կտրված եզրերը պետք է համապատասխանեն գործարանային փայլեցված մակերեսներին

• Հետևողականություն . ինժեներական նյութերը կտրում են ավելի կանխատեսելի, քան բնական քարը

SUPERSTAR CNC մեքենաներն առանձնանում են կտրման պարամետրերով, որոնք օպտիմիզացված են քվարցային նյութերի համար՝ հասնելով մաքուր կտրվածքների՝ առանց ճաքերի կամ ջերմային վնասների:

Մարմար և կրաքար

Այս ավելի փափուկ բնական քարերը պահանջում են ավելի նուրբ կտրման մոտեցումներ՝ կոտրվածքները կանխելու և մաքուր եզրեր ստանալու համար: Կալցիտի բաղադրությունը տարբեր կերպ է արձագանքում ադամանդի մշակմանը, քան սիլիկատային հանքանյութերը:

Ուլտրա-կոմպակտ մակերեսներ

Նոր գերկոմպակտ մակերևութային նյութեր, ինչպիսիք են Dekton-ը և Lapitec-ը, հրում պատրաստման տեխնոլոգիան: Նրանց ծայրահեղ կարծրությունը և ջերմային դիմադրությունը պահանջում են մասնագիտացված կտրման պարամետրեր և գործիքավորում:

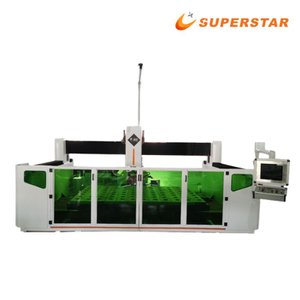

Ընդլայնված հնարավորություններ. 5 առանցք CNC քարերի մշակում

Բարդ ճարտարապետական ​​նախագծերի համար ստանդարտ կամուրջների սղոցները հասնում են սահմանափակումների: 5 առանցք CNC հաստոցների կենտրոնները հաղթահարում են այս սահմանափակումները լիարժեք պտտվող ունակությամբ:

Ինչ է առաջարկում 5-Axis Stone CNC-ը

Հինգ առանցք ունեցող մեքենաները ավանդական XYZ դիրքավորմանը ավելացնում են երկու պտտվող աստիճան.

• A առանցք . Գլուխը մինչև 90 աստիճան առաջ/հետ թեքվող

• C առանցք . 360 աստիճանով պտտվող գլուխ ուղղահայաց առանցքի շուրջ

Այս հնարավորությունը հնարավորություն է տալիս.

• Լվացարանի ներքևի հատվածները . մաքրեք ներքին անկյունները՝ առանց ձեռքով փորելու

• Բարդ եզրային պրոֆիլներ . 3D ձևեր՝ պարզ թեքություններից դուրս

• CNC կրկնօրինակում . գոյություն ունեցող կտորների պատճենում կատարյալ ճշգրտությամբ

• Ներդիրներ և ներդիրներ . Ճշգրիտ աշխատանք դեկորատիվ կիրառությունների համար

• Հյուսվածք և փորագրություն . գեղարվեստական ​​քարագործություն, ներառյալ ռելիեֆները

4+1 առանցքի կոնֆիգուրացիաներ

Քարագործներից շատերը օգտվում են 4+1 առանցքի մեքենաներից, որոնք ավելացնում են մեկ առանցքի թեքություն ստանդարտ X/Y/Z/թարգմանական կտրմանը: Այս կոնֆիգուրացիան կատարում է ամենաբարդ աշխատանքը ավելի ցածր գնով, քան ամբողջական 5 առանցք ունեցող համակարգերը:

Աշխատանքային հոսքի ինտեգրում քարերի արտադրության համար

Թվային ձևանմուշ

Ժամանակակից քարերի արտադրությունը սկսվում է թվային չափումներով.

• Լազերային սկանավորում . նկարահանել առկա սալիկների կամ պահարանի չափսերը

• Բջջային սկանավորման հավելվածներ . պլանշետների վրա հիմնված չափման գործիքներ

• CAD ձևավորում . խանութների մանրամասն գծագրերի ստեղծում՝ կտրված ցուցակներով

• Բնադրման օպտիմիզացում . Նյութերի թափոնները նվազագույնի հասցնելու համար մասերի կազմակերպում

SUPERSTAR CNC մեքենաները ներմուծում են ստանդարտ ֆայլերի ձևաչափեր, ներառյալ DXF, PLT և սեփականության CNC ձևաչափերը:

Թվայինից մինչև պատրաստի քար

Տիպիկ աշխատանքային հոսքը.

1. Ֆայլի ներմուծում . Բեռնել կտրված ծրագիրը մեքենայի վերահսկիչի մեջ

2. Նյութի տեղադրում . Տեղադրեք քարե սալիկը աշխատասեղանի վրա

3. Հղման կետի կարգավորում . Սահմանեք կտրված սկզբնական կոորդինատները

4. Չոր գործարկման ստուգում . ստուգեք գործիքի ուղիները նախքան իրական կտրելը

5. Արտադրության կտրում . Գործարկեք ծրագիր գործիքի ավտոմատ փոփոխություններով

6. Որակի ստուգում . Ստուգեք չափերը և եզրերի որակը

7. Եզրերի մշակում . անհրաժեշտության դեպքում փայլեցրեք կամ կիրառեք եզրերի մշակում

Կտրումից հետո գործողություններ

CNC կտրումը առաջացնում է կոպիտ ավարտված եզրեր: Վերջնական տեսքը պահանջում է.

• Եզրերի փայլեցում . Մանրացնել և փայլեցնել՝ մակերեսին համապատասխանեցնելու համար

• Կնքում . ներթափանցող հերմետիկների կիրառում բծերից պաշտպանվելու համար

• Բարձրացում և բեռնաթափում . ճեղքումը կանխելու ճիշտ տեխնիկա

• Տեղադրման նախապատրաստում . Փաթեթավորում և տրանսպորտային պաշտպանություն

SUPERSTAR CNC քարե սարքավորման առավելությունները

Գործարանային-ուղղակի արժեք

Որպես արտադրող, այլ ոչ թե վերավաճառող, SUPERSTAR CNC-ն առաջարկում է մրցակցային գներ՝ առանց միջնորդական մարժայի: Մեր 86,000 քառակուսի մետր տարածքը արտադրում է ամբողջական մեքենաներ և աղբյուրների բաղադրիչներ՝ հաստատված մատակարարման հարաբերությունների միջոցով:

Կիրառական ճարտարագիտական ​​աջակցություն

Մեր տեխնիկական թիմն օգնում է հաճախորդներին ընտրել համապատասխան կոնֆիգուրացիաներ՝ հիմնվելով.

• Տիպիկ նյութերի տեսակներն ու չափերը

• Պահանջվող արտադրական հզորություն

• Արտադրամասի մատչելի տարածք և ենթակառուցվածք

• Բյուջեի սահմանափակումներ և ֆինանսավորման կարիքներ

• Ապագա ընդլայնման նկատառումներ

Համաշխարհային մասերի հասանելիություն

Պահեստներով ամբողջ Ասիայում, Մերձավոր Արևելքում, Եվրոպայում և Ամերիկայում՝ SUPERSTAR CNC-ն ապահովում է պահեստամասերի ժամանակին առաքում: Ստանդարտ բաղադրիչները առաքվում են 48 ժամվա ընթացքում; հրատապ իրավիճակների համար կրիտիկական մասեր 24 ժամվա ընթացքում:

Ուսուցում և տեխնիկական փաստաթղթեր

Յուրաքանչյուր մեքենա ներառում է.

• Գործողության մանրամասն ձեռնարկներ բազմաթիվ լեզուներով

• Տեսաուսուցման գրադարաններ, որոնք ընդգրկում են ընդհանուր գործողությունները

• Պարամետրերի տեղեկատու ուղեցույցներ տարբեր նյութերի համար

• Կանխարգելիչ սպասարկման ժամանակացույցեր և ստուգաթերթիկներ

• Էլեկտրական սխեմաներ և ախտորոշիչ ընթացակարգեր

Ներդրումների վերլուծություն. Stone CNC Bridge Saw ROI

Արժեքի համեմատություն. CNC ընդդեմ ձեռքով պատրաստման

Դիտարկենք միջին չափի արտադրական խանութ, որն արտադրում է ամսական 150 սալիկներ.

Ներդրումների վերադարձը

Ստանդարտ SUPERSTAR CNC կամուրջային սղոցը, որի արժեքը կազմում է $45,000-$75,000, ապահովում է ամսական $8,000-$15,000 խնայողություն աշխատանքի արդյունավետության և թափոնների կրճատման միջոցով: Պարզ մարման ժամկետները սովորաբար տատանվում են 4-9 ամսից:

Ֆինանսական եկամուտներից բացի, CNC հնարավորությունը թույլ է տալիս.

• Ավելի մեծ նախագծի ընդունում՝ առանց կարողությունների սահմանափակման

• Բարդ դիզայներ, որոնք տարբերում են ձեր բիզնեսը

• Ավելի արագ շրջադարձ, որը մրցում է պրեմիում հաճախորդների համար

• Նվազեցված ֆիզիկական ծանրաբեռնվածությունը հմուտ աշխատողների վրա

Կայքի պահանջներ և տեղադրում

Արտադրամասի ենթակառուցվածք

Պլանավորեք այս ենթակառուցվածքային տարրերի համար.

• Հատակի ծանրաբեռնվածությունը ՝ 1500-2000 կգ/մ⊃2; քարե մեքենաների համար

• Էլեկտրամատակարարում : 380V եռաֆազ, 50-100A կախված մեքենայի չափից

• Ջրամատակարարում . Շեղբերի հովացման համար շարունակական հոսք, 20-40 լ/րոպե

• Դրենաժ . թեք հատակներ և հավաքման ավազաններ ցեխի կառավարման համար

• Օդափոխում . օդի շրջանառության և խոնավության վերահսկում

• Գլխի վերևից բացթողում . Բավարար բարձրություն սալերի մշակման համար

Մեքենայի հետք

Կամուրջի սղոցները պահանջում են ինչպես մեքենայի հետքը, այնպես էլ շրջակա գործառնական տարածքը.

• Մեքենայի հետքը՝ 4 մ x 3 մ 6 մ x 4 մ՝ կախված մոդելից

• Նյութի բեմադրության տարածքը. Հավասար է մեքենայի աշխատանքային տարածքին

• Օպերատորի աշխատանքային տարածք՝ մեքենայի պարագծի շուրջ նվազագույնը 1,5 մ

• Պատրաստի մասերի պահեստավորում. Արտադրական տարածքից առանձին

Հաճախակի տրվող հարցեր

Ինչպիսի՞ սայր է պահանջվում քվարցային սալիկների կտրման համար:

Քվարցը պահանջում է ադամանդե ադամանդի շարունակական շեղբեր՝ համապատասխան սեգմենտային կապով ինժեներական քարի համար: Սեգմենտները պետք է լինեն սուր, առանց չափազանց ագրեսիվ լինելու, քանի որ չափից ավելի ազդեցությունը կարող է կոտրել քվարցային եզրերը: SUPERSSTAR CNC-ն առաջարկում է սայրերի հատուկ բնութագրեր տարբեր քվարցային ապրանքանիշերի համար:

Որքա՞ն են տևում ադամանդե կամուրջի սղոցները:

Շեղբերի կյանքը զգալիորեն տարբերվում է՝ կախված նյութի կարծրությունից, կտրման պարամետրերից և հովացուցիչ նյութի կառավարմանից: Տիպիկ կյանքի տեւողությունը տատանվում է 200-500 գծային մետր կտրվածքով գրանիտի համար եւ 300-600 մետր քվարցի համար նախքան սրելը կամ փոխարինելը:

Կարո՞ղ են CNC կամրջային սղոցները կտրել առկա գրանիտը` առանց այն վնասելու:

Այո, CNC ճշգրտությունը թույլ է տալիս վերափոխման նախագծերի ընթացքում կտրել առկա սալերը: Մանրակրկիտ չափումները և ծրագրավորված օֆսեթները հարմարեցնում են սալիկների կամ լամինատի եզրերի մշակումը:

Ի՞նչ սպասարկում է պահանջվում քարե CNC սարքավորման համար:

Ամենօրյա սպասարկումը ներառում է շեղբերի ստուգում, հովացուցիչ նյութի մակարդակի ստուգում և մակերեսի մաքրում: Շաբաթական սպասարկումն ընդգրկում է քսման կետերը, գոտու լարվածության ստուգումը և տրամաչափման ստուգումը: Տարեկան սպասարկումը ներառում է ամբողջական մեխանիկական ստուգում և ծրագրային ապահովման թարմացումներ:

Դուք առաջարկում եք ֆինանսավորման տարբերակներ սարքավորումների գնման համար:

SUPERSTAR CNC-ը համագործակցում է միջազգային ֆինանսավորող ընկերությունների հետ՝ առաջարկելով վճարման ճկուն տարբերակներ: Վարձակալության, վարձակալության և ապառիկ պլանները ներառում են տարբեր բիզնես մոդելներ և դրամական հոսքերի իրավիճակներ:

Ինչպե՞ս է գործում երաշխիքը քարի մշակման սարքավորումների համար:

Ստանդարտ երաշխիքը ներառում է արտադրական թերությունները և բաղադրիչների խափանումները 24 ամիս: Առկա են ընդլայնված երաշխիքներ, որոնք ներառում են ամբողջական սպասարկում և պահեստամասեր: Երաշխիքային սպասարկումն իրականացվում է տարածաշրջանային աջակցության կենտրոնների կամ գործարանի տեխնիկների միջոցով:

Եզրակացություն

CNC կամուրջ սղոցի տեխնոլոգիան հասունացել է՝ ապահովելու պրոֆեսիոնալ մակարդակի կատարում, որը հասանելի է բոլոր չափերի խանութներին: Արտադրողականության աճը, որակի բարելավումը և կարողությունների ընդլայնումը արդարացնում են ամեն ամիս ավելի քան 30 քարե սալերի մշակման ցանկացած արտադրական գործողության ներդրումները:

SUPERSTAR CNC-ը համատեղում է արտադրական գերազանցությունը, գլոբալ սպասարկման ենթակառուցվածքը և մրցունակ գները՝ աջակցելու քարի մասնագետներին ամբողջ աշխարհում: Մեր թիմն օգնում է ձեզ ընտրել ճիշտ կոնֆիգուրացիան, պլանավորել ձեր տեղադրումը և հասնել արտադրական նպատակներին ձեր շահագործման առաջին օրվանից:

Բացահայտեք մեր ամբողջական տեսականին քարե CNC կամուրջների սղոցներ և մշակման կենտրոններ կամ կապվեք մեր վաճառքի թիմի հետ՝ ձեր արտադրության պահանջների վերաբերյալ անհատական ​​խորհրդատվության համար:

Գրված է SUPERSTAR CNC Stone Equipment Division-ի կողմից

SUPERSTAR CNC-ն 2003 թվականից արտադրում է ճշգրիտ քարերի մշակման սարքավորումներ՝ սպասարկելով քարհանքեր, արտադրիչներ և շինարարական ընկերություններ 114 երկրներում՝ Չինաստանի Ջինան քաղաքում գտնվող մեր 86,000 քառակուսի մետր մակերեսով արտադրամասից:
