V minulém článku jsme mluvili o tom, jak posoudit selhání ložiska gravírovací stroj . Nyní si povíme, co dělat,  když selže ložisko gravírovacího stroje?

1. Odstraňte přední a zadní koncové kryty a přední a zadní matice gravírovacího stroje.

2. Vytlačte hlavní hřídel, sedlo zadního ložiska, lineární ložisko a další příslušenství silou směrem dozadu z předního konce hřídele.

3. Přední a zadní podložky ložisek.

(1) Přední a zadní ložiska elektrovřetena jsou  spárována v sérii s DT.

(2) Podle směru axiální síly na ložisko podepřete vnitřní pouzdro a rukou zatlačte na vnější pouzdro (síla je zhruba stejná jako síla předpětí pružiny na ložisko). Existují dva způsoby, jak nastavit mezeru podložky . První je výměna ložiska a horní a dolní polohy ložiska. Druhým je zabroušení výšky podložky. Podložka je broušena metodou broušení podle čísla 8. Současně se otočí poloha podložky, aby se zajistilo, že paralelní rozdíl podložky je do 2 um. Pokud je síla stejnoměrná, je předpětí obou sad ložisek rovnoměrné.

(3) Je-li vybráno spárované ložisko, rozdíl velikosti vnitřních a vnějších podložek musí být do 2 mm, paralelní rozdíl podložek musí být do 2 mm a ložiska musí být instalována v párech podle značky ve tvaru V na vnějším průměru.

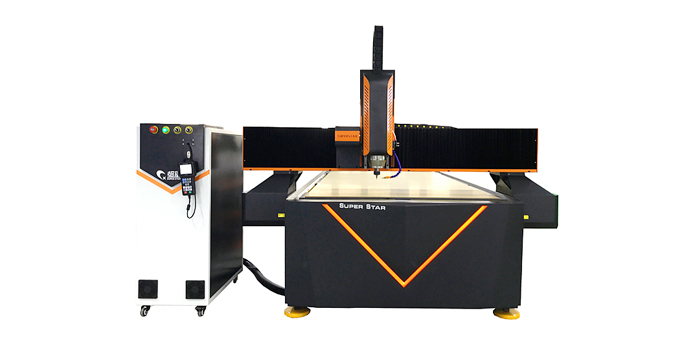

Mini Stroj na gravírování písmen

(4) Dlouhodobé používání předpínací pružiny způsobí únavu a sníží elastickou sílu; sníží se předpětí na ložisku, což ovlivní přesnost a životnost elektrovřetena. V tuto chvíli by měla být vyměněna nová pružina stejné specifikace.

(5) Pokud podložka není správně vybavena, zatížení jedné sady dvou sad ložisek je malé a zatížení druhé sady příliš velké, ložisko bude nerovnoměrně namáháno, což bude generovat teplo, což vážně ovlivní životnost. Předpětí na ložisku je rovnoměrné.

4. Při čištění ložiska se vnější objímka skloní dolů (nebo vnitřní objímka nahoru), aby se otočila a vyčistila (v čistém benzínu). Ložisko by se mělo čistit více než dvakrát. Po vyčištění ložiska nelze zaměnit horní a spodní polohu ložiska.

5. Před montáží ložiska se ložisko, vnitřní otvor pláště hřídele a  hlavní hřídel nejprve namaže olejem  (speciální mazací olej pro elektrovřeteno). Jedním je usnadnění instalace a druhým zajištění mazání ložiska v počáteční fázi elektrického vřetena.

6. Po vyčištění ostatních dílů na hřídeli  by mělo být ložisko po vyčištění přirozeně vysušeno a je přísně zakázáno jej sušit vysokotlakým plynem.

7. Nejprve nainstalujte zadní ložisko, utáhněte matici, upevněte pružinu na sedle ložiska máslem a ucpávka pružiny nemůže být špatně umístěna.

8. Sestavte ložisko předního  konce a upevněte kryt předního konce, aby se předepnul plášť ložiska. (K sestavení ložiska by měla být použita speciální objímka a pouzdro by mělo být opracováno nylonovou tyčí. Tvar je následující: konec D je menší než vnější průměr ložiska a konec d je větší než vnitřní průměr ložiska)

9. Utáhněte přední matice a nainstalujte přední a zadní koncové kryty. Při instalaci zadních koncovek věnujte pozornost poloze otvorů pro přívod vzduchu. Těsnící kroužky otvorů pro vstup vzduchu, otvory pro vstup vody a otvory pro výstup vody by měly být neporušené a umístěny ve správné poloze.

10. Po instalaci předního a zadního ložiska zatlačte hlavní hřídel dopředu ze zadního konce hlavního elektrického hřídele na místo a současně zatlačte lineární ložisko na místo.

11. Po instalaci elektrického vřetena zkontrolujte, zda je vřeteno nainstalováno na svém místě (pomocí klíče zatlačte vřeteno dopředu, vřeteno se posune dopředu a po uvolnění se okamžitě odrazí zpět.

Jak udržovat ložisko gravírovacího stroje?

1.Problém kvality hlavního hřídele gravírovacího stroje , to znamená, že kvalita samotného hlavního hřídele není dostatečně dobrá, což vede k poškození ložiska. Jsou použita nekvalitní ložiska. Když vřeteno gravírovacího stroje běží vysokou rychlostí, zkracuje se životnost a je snadné jej poškodit.

2. Systém chlazení gravírovacího vřetena nemá žádný vliv . Hlavní hřídel gravírovacího stroje je chlazený vodou se systémem cirkulace vody. Pokud není dočasná cirkulace vody dobrá, nebo se na cirkulaci vařící vody zapomene, dojde po dlouhou dobu k efektu tepelné roztažnosti, což má za následek zvýšené tření a poškození ložiska.

3.Souvisí to s detailním provozem gravírovacího stroje . Některá vřetena začnou gravírovat ještě před dosažením rychlosti vřetena, což snadno způsobí poškození ložiska. Někteří zákazníci mají různou odolnost gravírovacích materiálů během procesu gravírování. Pokud rychlost není nastavena včas, dojde k poškození vřetena gravírovacího stroje. .

4. Vodou chlazené vřeteno je nutné v zimě chránit před zamrznutím . Není divu, že voda v chladné zimě rozmrzne a způsobí prasknutí potrubí. Vřeteno rycí stroj  bude také omrzlý.

Výše uvedené se týká manipulace a údržby ložiskové vady gravírovacího stroje. Doufám, že to bude užitečné pro všechny. Věnujte pozornost Superstar CNC  se dozvíte více o gravírovacím stroji~
